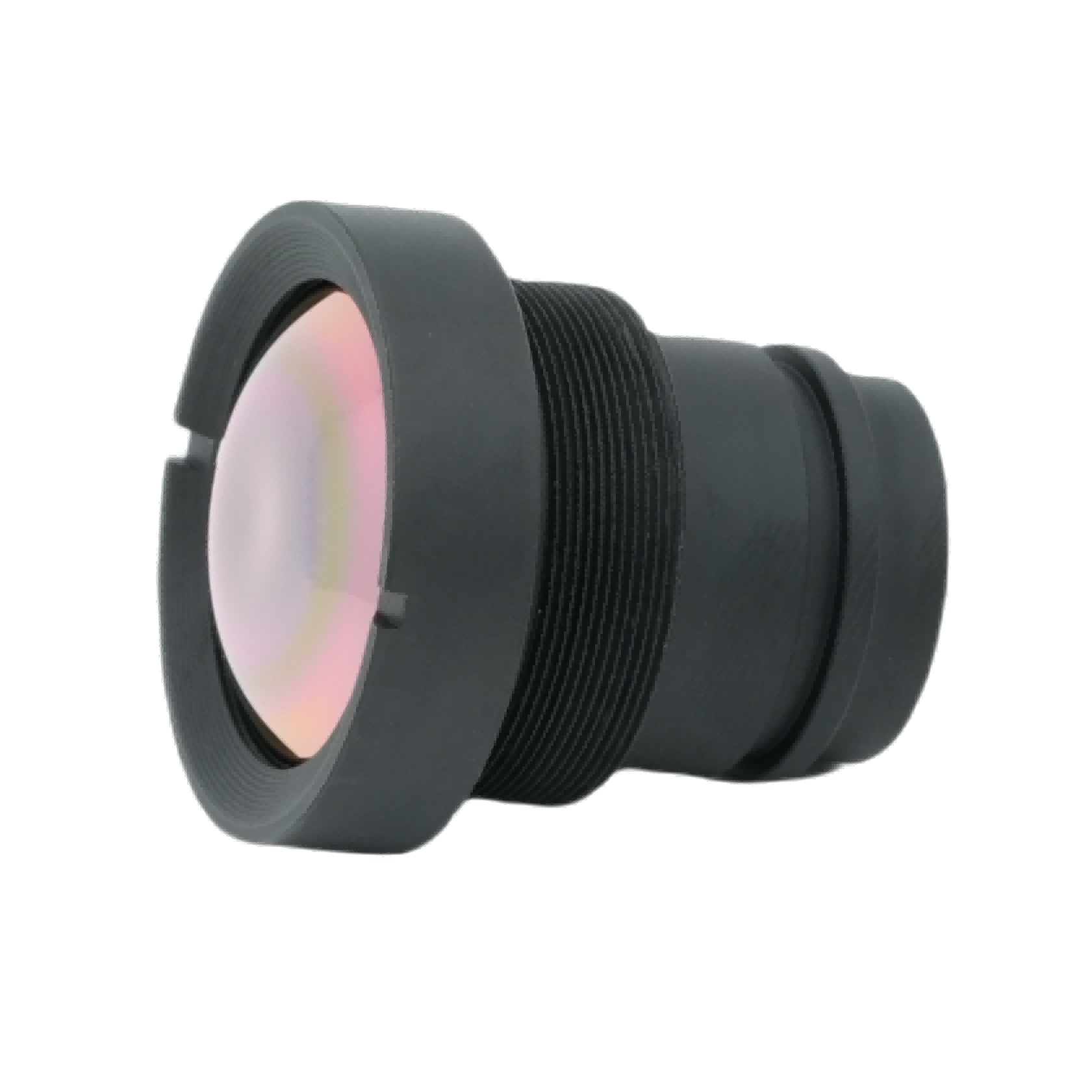

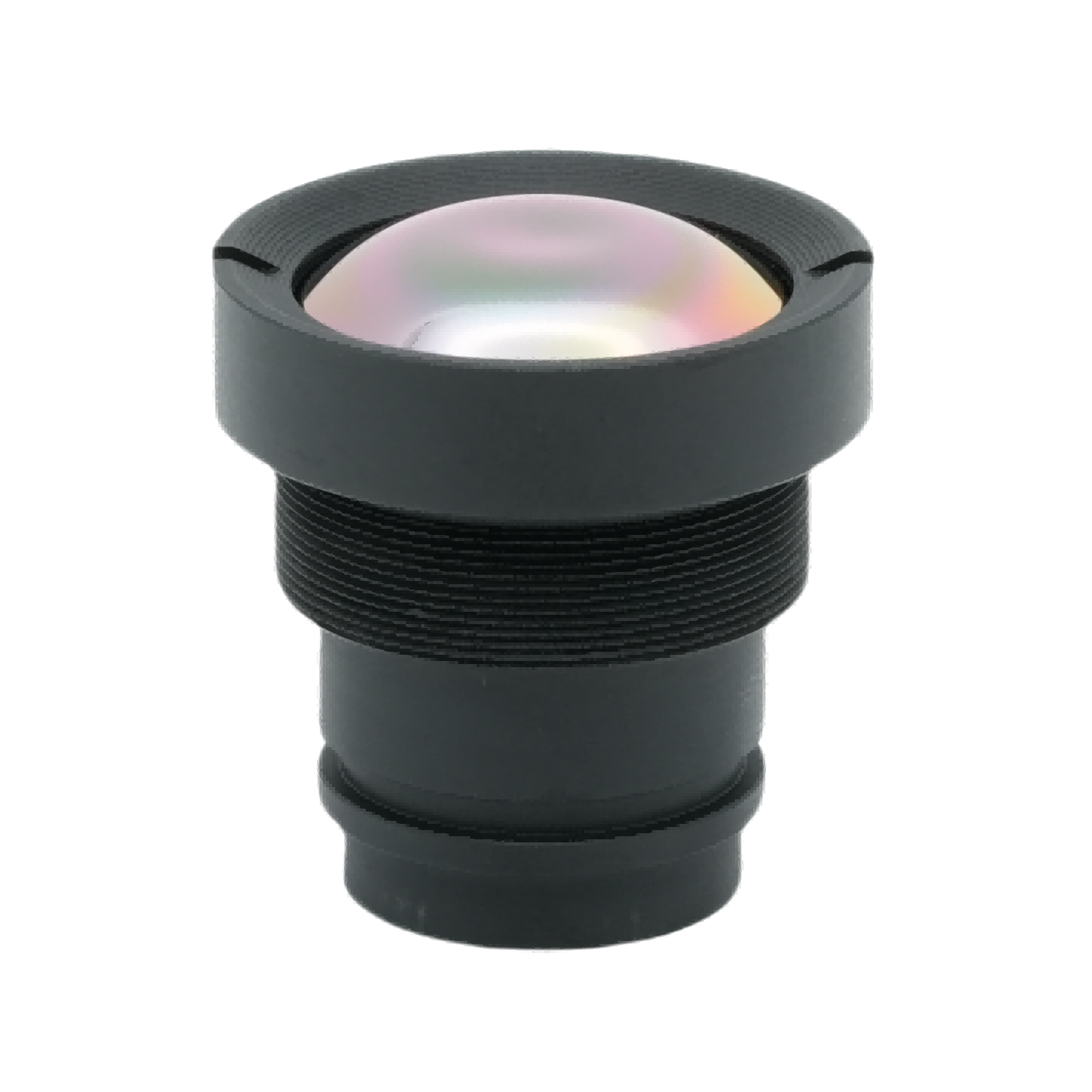

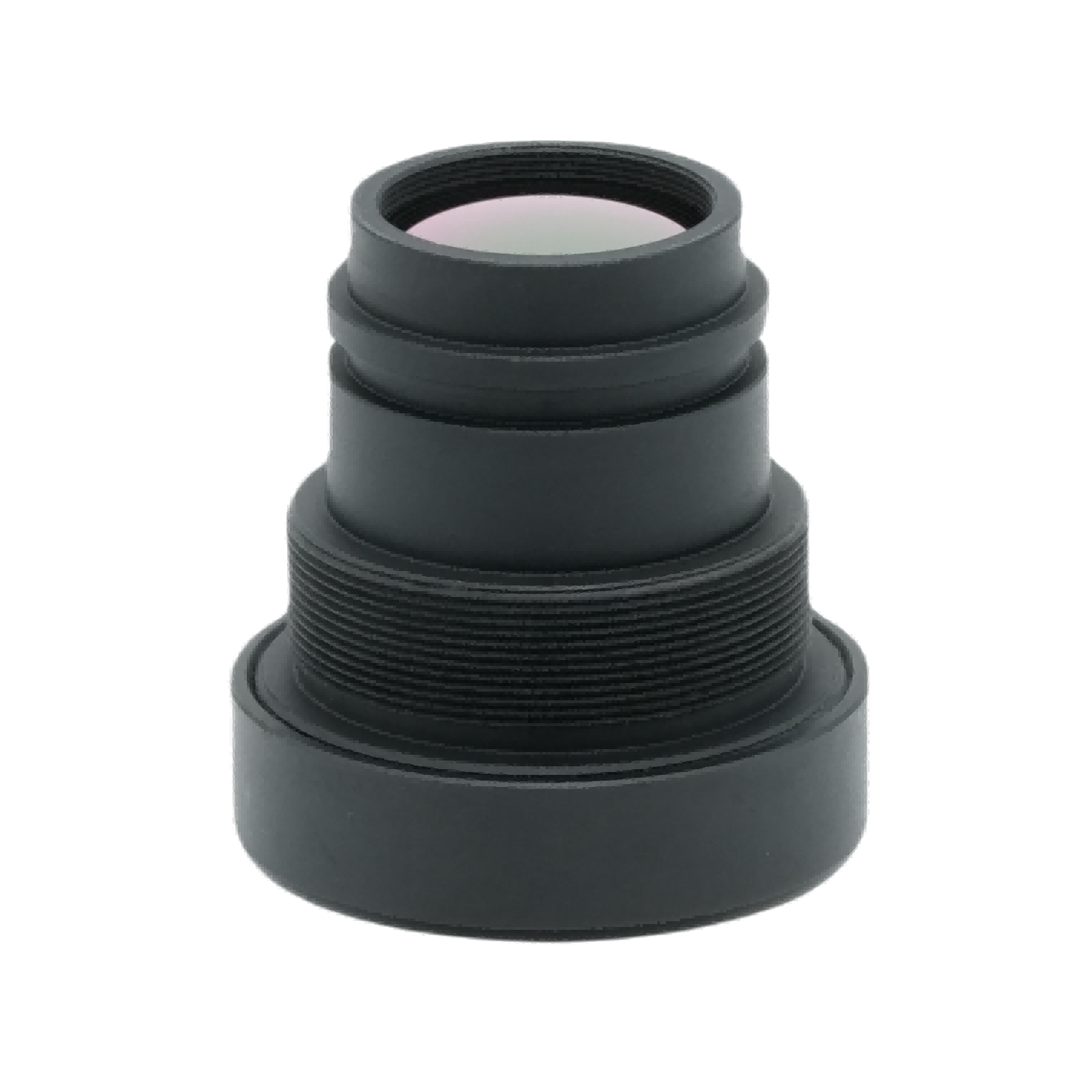

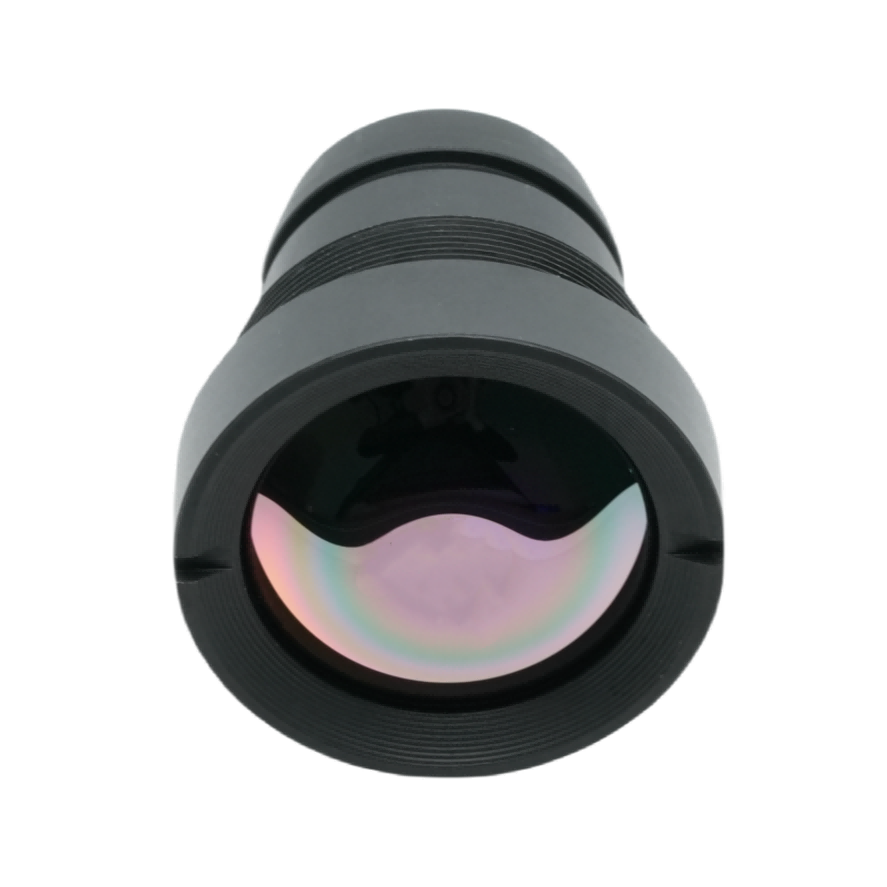

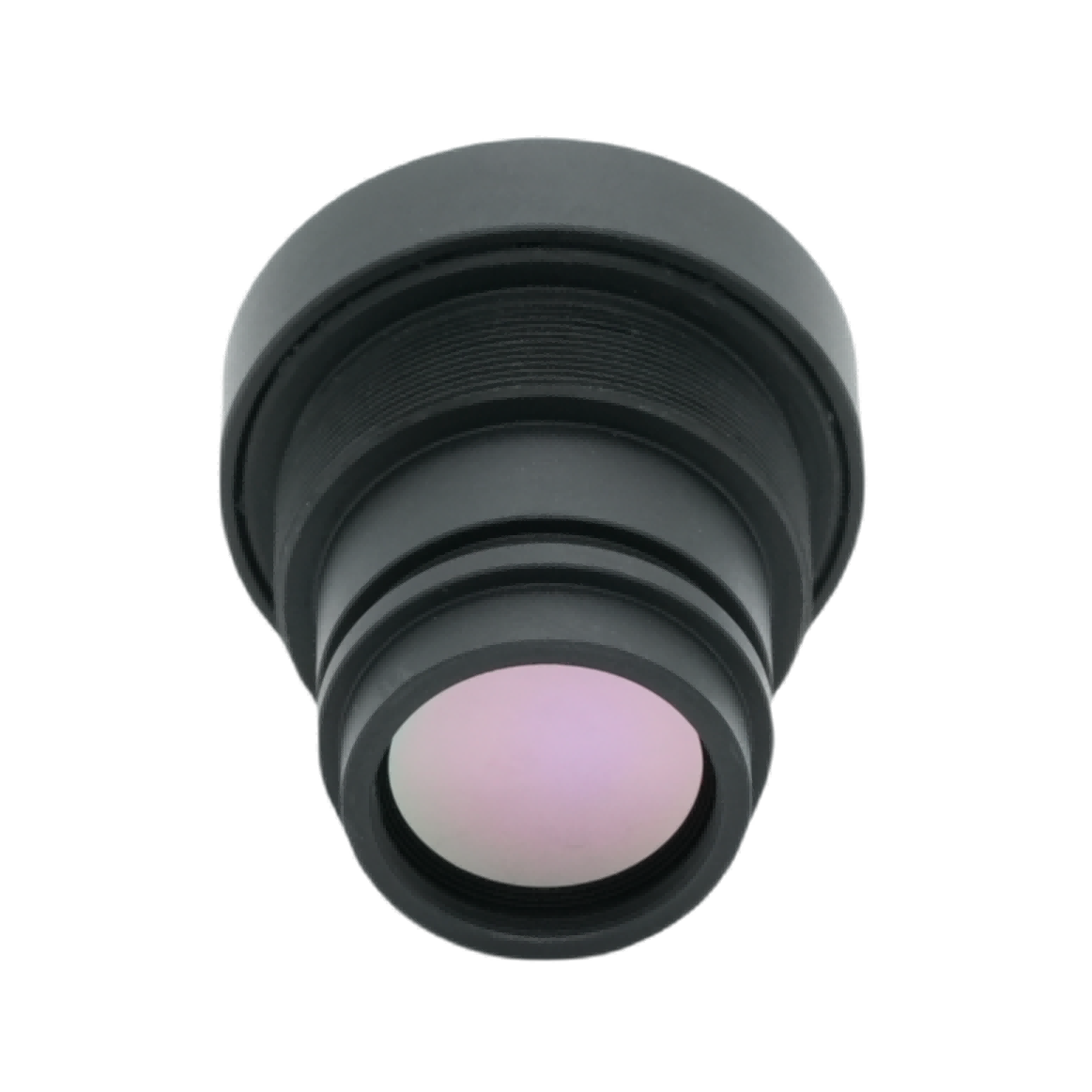

Lente de imagiologia térmica M22 4.1mm

Resumo do produto

Fabricado e fornecido porÓptica BOSHITecnologia, esta distância focal F1.0 de 4,1 mmlente de imagem térmicaé uma objetiva infravermelha ultra grande angular otimizada para resolução de 640×512, matrizes de plano focal infravermelho não resfriado de 12 μm pixels. Esta lente infravermelha térmica adota revestimento antirreflexo AR exposto avançado para obter transmitância infravermelha acima de 88 por cento. Como uma lente óptica infravermelha profissional desenvolvida pela BOSHI Optical Technology, a unidade possui proteção de lente frontal IP67, construção leve de aproximadamente 25 gramas e estabilidade óptica confiável em amplas temperaturas. Ele pode obter integração suave em sistemas compactos de câmeras térmicas não resfriadas. Seu amplo layout FOV oferece ampla cobertura de cena para se adaptar a cenários diversificados de implantação de imagens térmicas e equilibra os requisitos de leveza e a saída prática de imagens para dispositivos de hardware térmico de pequeno porte.

Descrição detalhada do produto

Parâmetro

1. Especificações ópticas

Esta lente óptica infravermelha possui uma distância focal de 4,1 mm junto com uma abertura ultragrande F1.0. A abertura ultragrande melhora significativamente a capacidade de entrada de luz infravermelha. Esse desempenho óptico constitui a principal garantia para a saída de imagem nítida desta lente infravermelha térmica sob condições operacionais de baixa temperatura e baixo brilho.

2. Correspondência de detectores

A BOSHI Optical Technology projeta esta lente para emparelhar com detectores infravermelhos de pixel de 12 μm com resolução de 640 × 512. Ele mantém alta compatibilidade com formatos convencionais de sensores térmicos não resfriados. A característica de hardware bem combinada elimina o desvio de imagem desencadeado por condições incompatíveis entre a lente e o chip do sensor.

3. Campo de visão

A lente suporta FOV amplo de 130 graus na diagonal, 102 graus na horizontal e 83 graus na vertical. O equipamento obtém cobertura de cena de grande alcance sem montagens mecânicas adicionais de digitalização. Esta propriedade simplifica o projeto geral da estrutura mecânica do equipamento de imagem térmica.

4. Foco no desempenho

A faixa de foco contínuo abrange 0,5 metros até o infinito. O desempenho do Focus equilibra operações de inspeção de curta distância e tarefas de vigilância de longa distância. Ela amplia o limite de distância utilizável desta lente de distância focal de 4,1 mm para implantação real no local.

5. Índice Ambiental e Mecânico

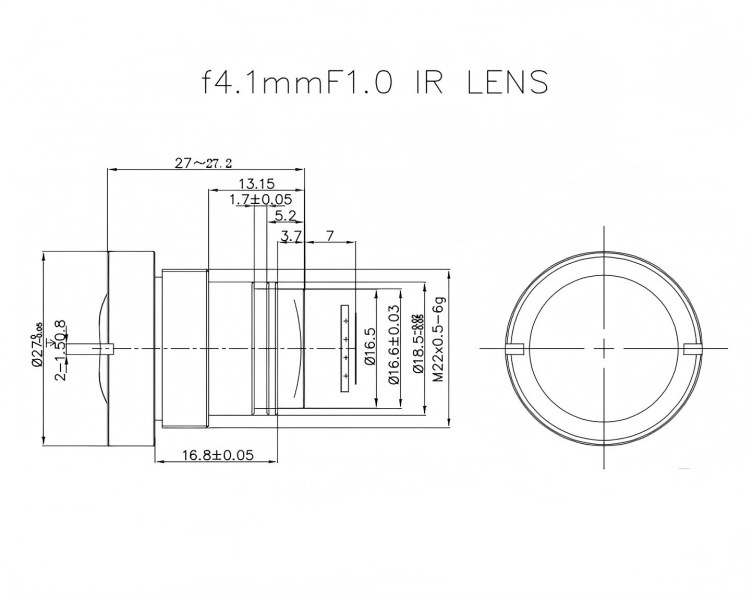

Seu escopo de temperatura operacional cobre menos 40 graus Celsius a mais 80 graus Celsius. A superfície da lente frontal atinge o padrão IP67 à prova d'água e à prova de poeira. Ele usa interface de rosca padrão de montagem M22 × 0,5 para agilizar o trabalho de montagem. O peso líquido fica próximo a 25 gramas, o que cria uma premissa favorável para o desenvolvimento de equipamentos leves.

6. Indicadores de qualidade de imagem

Com o revestimento antirreflexo AR equipado, a transmitância óptica excede 88%. A iluminação relativa permanece acima de 80%. O valor de distorção permanece abaixo de 45%. Este grupo de indicadores alcança um bom equilíbrio entre a característica de imagem grande angular e o desempenho da qualidade de imagem no mundo real da lente óptica infravermelha.

Vantagens de desempenho

1. Excelente sensibilidade térmica com pouca luz

A abertura máxima F1.0 aumenta a eficiência da coleta de energia radiante. Ao trabalhar em ambientes escuros e de baixa radiação, esta lente infravermelha térmica pode aumentar visivelmente o contraste da imagem térmica. Ele reduz a probabilidade de desfoque da imagem quando o sinal infravermelho do alvo fica fraco e fornece uma base de imagem estável para observação de cenas de baixo brilho.

2. Cobertura de cena ultra ampla

O FOV amplo na diagonal de 130 graus permite que uma única unidade de hardware monitore o escopo espacial expandido. Os implementadores do projeto podem reduzir adequadamente o número total de câmeras térmicas necessárias para o monitoramento de toda a área. Esta mudança traz redução direta nas despesas gerais de construção do sistema. A tecnologia óptica BOSHI otimiza o caminho óptico para garantir qualidade de imagem utilizável sob condições de ângulo de visão tão amplo.

3. Uniformidade de imagem confiável

A iluminação relativa superior a 80 por cento restringe efetivamente o problema de vinheta. O quadro da imagem mantém brilho consistente em todas as áreas. A transmitância acima de 88% reduz a perda de energia infravermelha dentro da rota de transmissão óptica. A tecnologia óptica BOSHI implementa calibração repetida para esta lente óptica infravermelha. O trabalho de calibração garante uma saída de imagem estável durante o status de operação contínua de longa duração.

4. Adaptabilidade Ambiental Robusta

A proteção IP67 da lente frontal e o amplo escopo de trabalho em temperatura permitem uma operação estável em ambientes com chuva, poeira, frio extremo e alto calor. A lente infravermelha térmica não exige trabalhos de manutenção manual freqüentes. Ele se adapta a instalações externas e cenários severos de implantação em campo industrial.

5. Estrutura compacta para integração conveniente

O corpo leve de 25 gramas e a montagem padrão M22×0,5 diminuem a dificuldade de projeto mecânico para dispositivos de imagem térmica miniaturizados. Os desenvolvedores de produtos podem reduzir a carga de trabalho de modificação estrutural durante o procedimento de integração do produto. Ele encurta o ciclo de pesquisa e desenvolvimento de hardware térmico de terminal.

6. Capacidade versátil de ajuste de foco

A distância mínima de focagem de 0,5 metros suporta a detecção de alvos a curta distância. Em comparação com soluções de lentes de foco fixo puramente de longa distância, este produto de distância focal de 4,1 mm amplia a cobertura da aplicação. Ele atende às demandas de observação de distâncias mistas de vários projetos práticos.

Campos de aplicação

1. Monitoramento de segurança de perímetro

Esta lente óptica infravermelha com amplo FOV fornece capacidade de vigilância térmica de grande angular para instalações fabris, zonas de parques, regiões fronteiriças e complexos residenciais. Ele realiza tarefas de detecção de intrusão 24 horas por dia, sem entrada de luz visível. O monitoramento de segurança perimetral conta como uma direção principal de aplicação para séries de produtos da BOSHI Optical Technology.

2. Inspeção Térmica Industrial

A lente infravermelha térmica suporta triagem de temperatura do dispositivo, diagnóstico de falhas de gabinete elétrico, verificação de vazamento térmico de tubulações e trabalho de patrulha de segurança de fábrica. A equipe no local pode descobrir fontes de calor anormais em tempo hábil para evitar possíveis incidentes de segurança industrial. O recurso de correspondência de resolução de 640×512 garante a captura de detalhes térmicos finos em missões de inspeção industrial.

3. Transporte Inteligente e Visão do Veículo

Os usuários podem implantar a lente para visão noturna térmica automotiva e trabalho de monitoramento de tráfego rodoviário. Em condições de neblina, noite e baixa visibilidade, seu desempenho de correspondência de pixels de 12 μm auxilia no trabalho de identificação de pedestres e obstáculos. Melhora o nível de garantia de segurança para sistemas inteligentes relacionados ao tráfego.

4. Carga útil de sistemas não tripulados

Beneficiando-se da propriedade leve de 25 gramas, esta lente óptica infravermelha serve como carga térmica leve para veículos aéreos não tripulados, robôs e veículos terrestres não tripulados. Executa atividades de busca e salvamento, monitoramento de risco de incêndio florestal e tarefas de patrulhamento do terreno. A montagem M22×0,5 traz vantagem de montagem rápida para montagem de carga útil em plataforma não tripulada.

5. Segurança Pública e Resgate de Emergência

Para posicionamento térmico de combate a incêndio e tarefas de busca e resgate, a lente funciona bem em ambientes escuros, esfumaçados ou visualmente bloqueados. Os sinais térmicos podem penetrar perturbações parciais de fumaça e bloquear a localização do alvo. O amplo FOV ajuda os socorristas a concluir rapidamente a varredura de grandes áreas durante operações de emergência.

6. Agricultura e Monitoramento Ambiental

Os operadores aproveitam esta lente infravermelha térmica para realizar análises de temperatura da vegetação, observação de criaturas selvagens e trabalhos de rastreamento de distribuição de calor ambiental. Ele fornece suporte de dados válido para estudos agrícolas e pesquisas ambientais ecológicas. O grau IP67 torna a lente adequada para tarefas de observação de campo externas de longo prazo.
