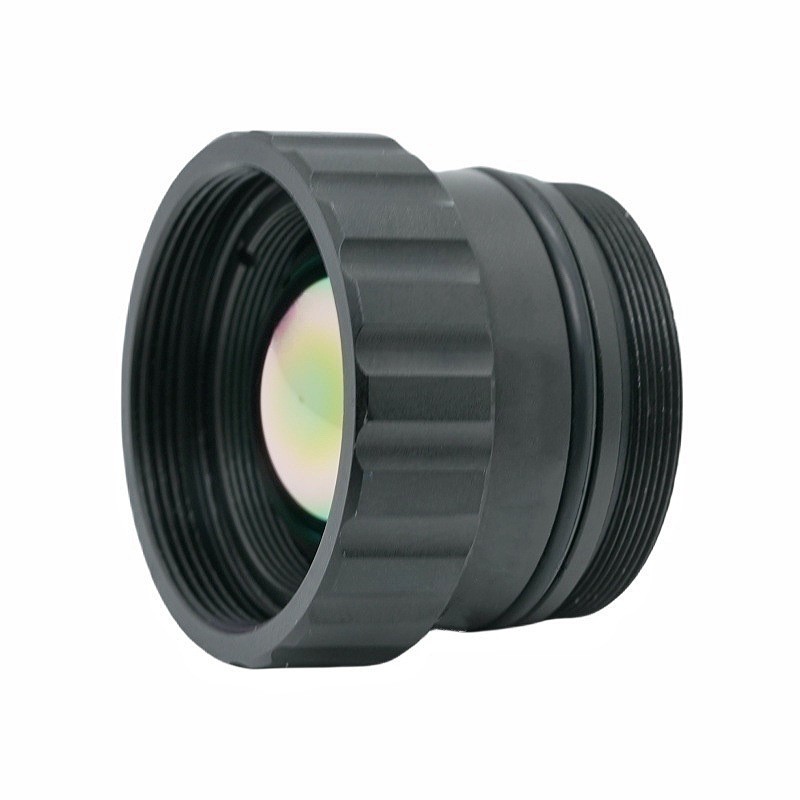

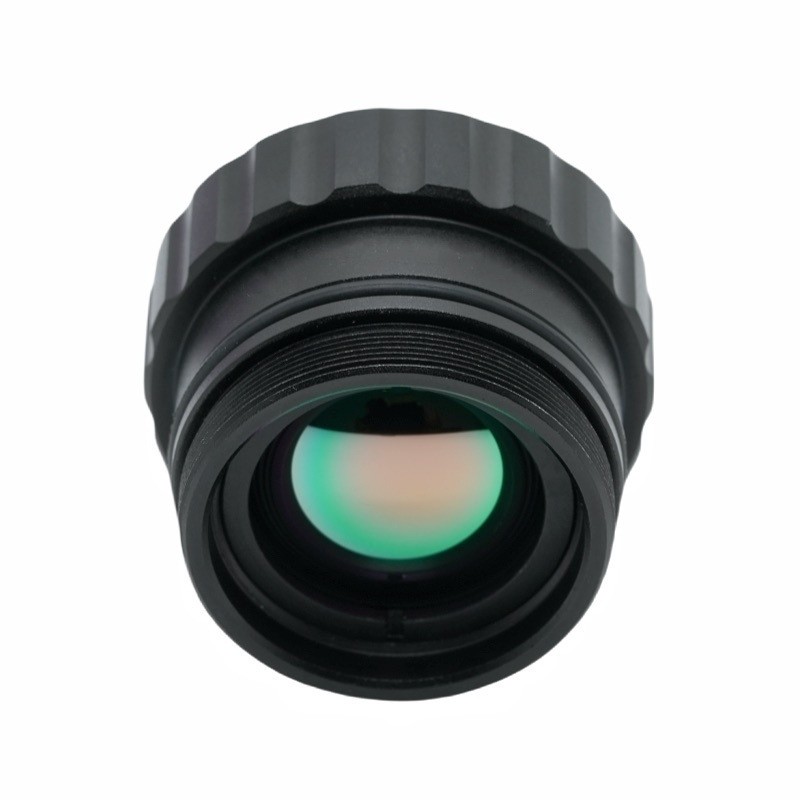

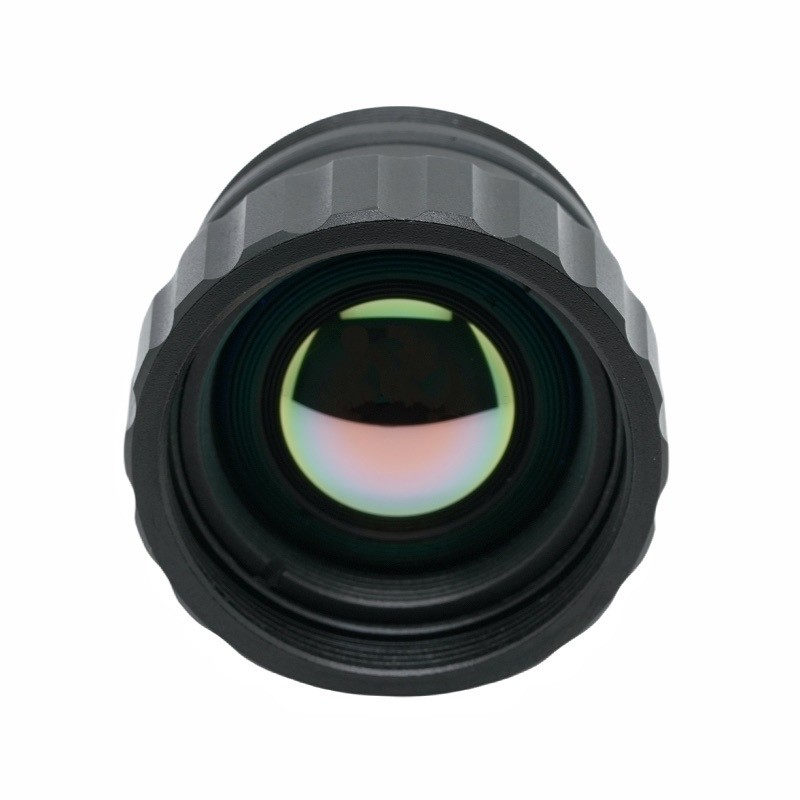

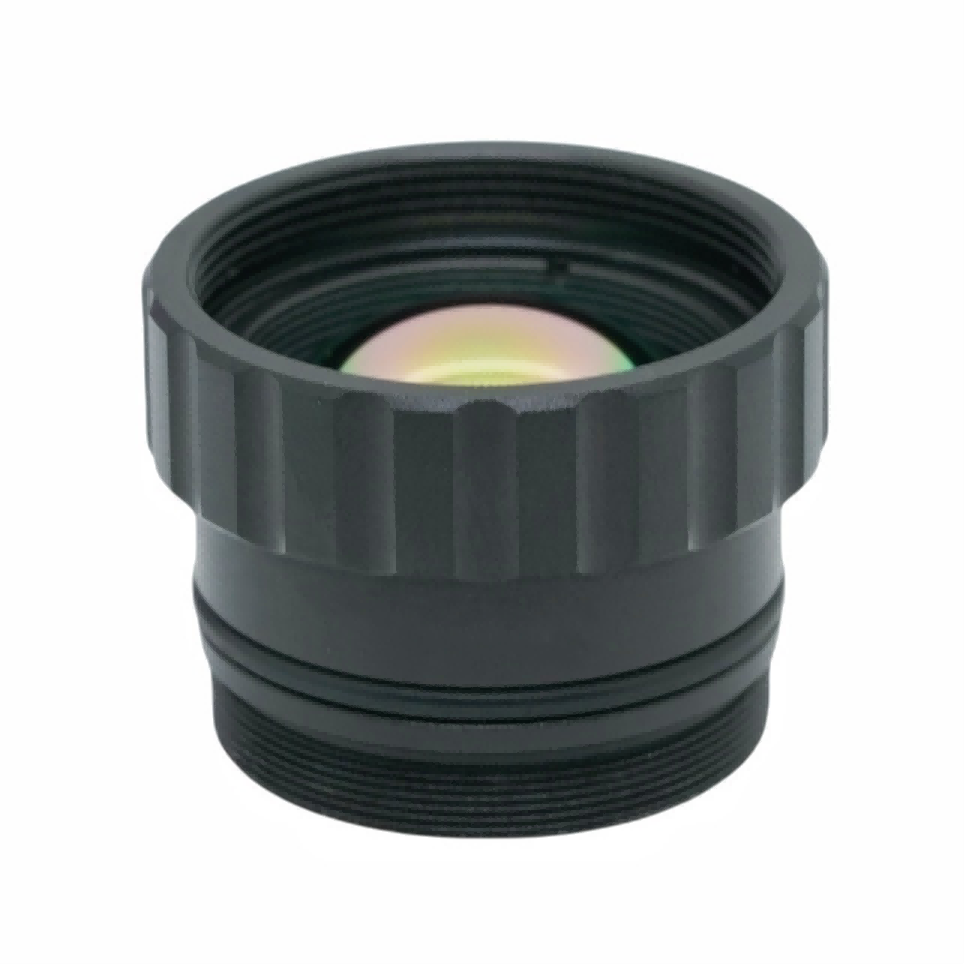

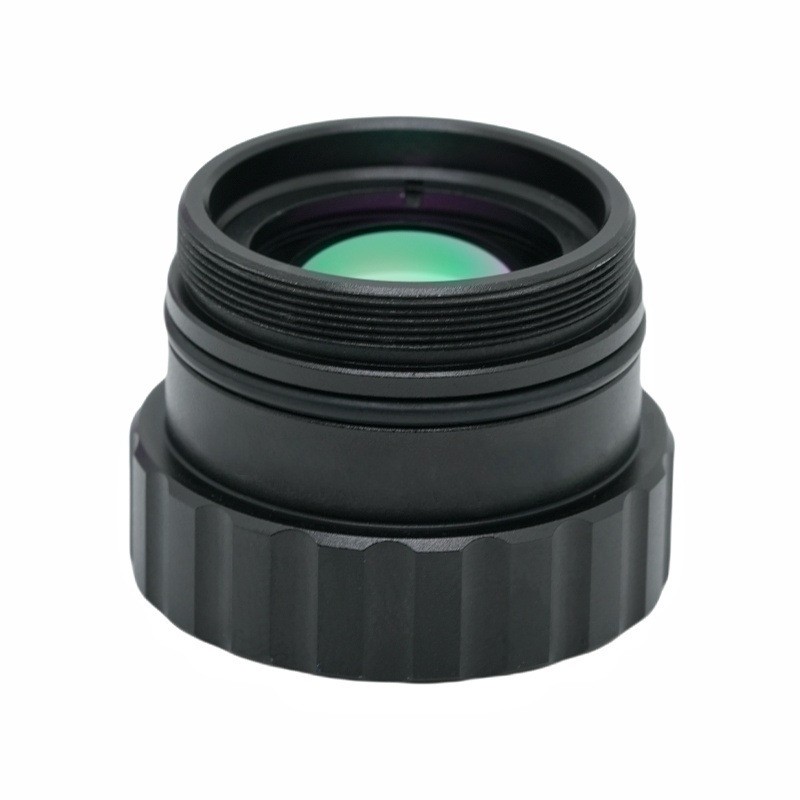

Lente de imagem térmica de distância focal de 19 mm

Breve introdução do produto

Esta lente térmica infravermelha F1.0 de 19 mm desenvolvida pela BOSHI Optical Technology é um componente óptico de alto desempenho feito sob medida para sistemas de imagem térmica infravermelha de ondas longas que operam na faixa de comprimento de onda de 8-12 μm. Esta lente infravermelha de 19 mm suporta detectores infravermelhos de 640 × 512,12 μm e atinge um equilíbrio perfeito entre campo de visão horizontal moderado e notável capacidade de captação de luz. Fabricada pela BOSHI Optical Technology, esta lente infravermelha de onda longa aplica revestimento AR em todas as superfícies ópticas expostas e oferece construção à prova d'água de elemento frontal IP67 para lidar com condições adversas externas complicadas. Possui foco ajustável cobrindo 0,5 metro até o infinito e mantém desempenho óptico estável entre -40°C e +80°C, trazendo transmitância satisfatória e saída de iluminação relativa. Ele atua como hardware óptico confiável para monitoramento industrial, segurança perimetral e também câmeras térmicas de medição de temperatura.

Descrição detalhada do produto

1. Análise de Parâmetros

Especificações ópticas:Esta lente infravermelha de 19 mm vem com abertura ultragrande F1.0, seu campo de visão horizontal pode atingir 22,85 graus, o que equilibra bem a distância de detecção e a capacidade de cobertura da cena. Seu comprimento de onda operacional cai na janela atmosférica infravermelha de onda longa de 8-12 μm, que serve como banda central do espectro para imagens térmicas passivas. A óptica de imagem térmica pode coletar radiação infravermelha suficiente para reconstrução de imagem.

Compatibilidade do detector:A estrutura óptica é otimizada para caber na resolução de 640 × 512 junto com detectores infravermelhos com densidade de pixels de 12 μm. Ele pode combinar perfeitamente com os principais módulos de sensor de lente IR não resfriado disponíveis no mercado.

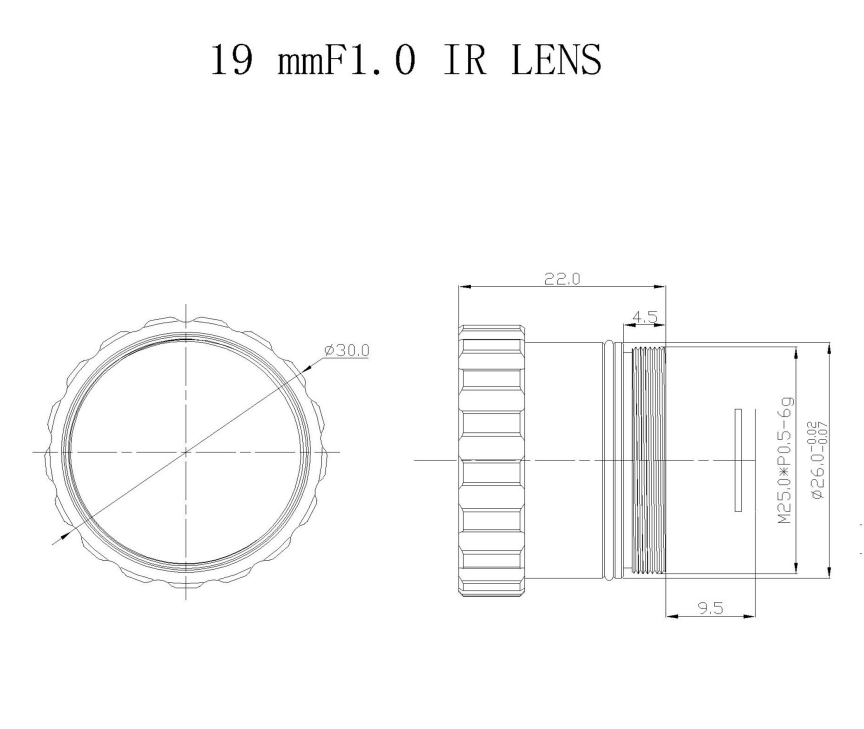

Parâmetros mecânicos e ambientais:Ele adota estrutura de rosca padrão de montagem M25 × 0,5 para facilitar o trabalho de instalação e montagem. A faixa de ajuste de foco abrange 0,5 metros até o infinito e pode satisfazer as demandas de observação tanto para alvos próximos quanto para cenas de longa distância. A faixa de temperatura de trabalho se estende de -40°C a +80°C, o que se adapta a ambientes de trabalho ultrafrios e de alta temperatura. O componente óptico frontal atinge o grau de proteção de entrada IP67 para resistir à entrada de poeira e água ao ar livre.

Índices de qualidade óptica: Superfícies ópticas expostas adotam tratamento de revestimento AR. A transmitância geral desta lente infravermelha de onda longa pode atingir nada menos que 90%. Sua iluminação relativa permanece acima de 86%. O valor de distorção é controlado abaixo de 10% negativos para garantir o desempenho da geometria da imagem.

2. Vantagens de desempenho

1. Coleção de luz superior:A estrutura de abertura ultragrande F1.0 aumenta significativamente a eficiência de recepção de fótons infravermelhos. Quando o sinal de radiação térmica é fraco, as câmeras térmicas equipadas com esta lente infravermelha de 19 mm ainda podem produzir imagens nítidas de contraste de temperatura.

2. Alta eficiência óptica:AR Coating coopera com o grupo de lentes ópticas para reduzir a perda de energia infravermelha. A transmitância geral mantém-se acima de 90 por cento. A iluminação relativa acima de 86 por cento mantém o brilho da imagem uniforme do centro da imagem em direção às bordas e evita efetivamente o fenômeno de cantos escuros na imagem.

3. Adaptabilidade a ambientes adversos:A lente frontal atinge o nível de proteção IP67, que bloqueia a invasão de poeira e a erosão por respingos de água. O amplo escopo de temperatura de trabalho suprime efetivamente o desvio térmico óptico. A tecnologia óptica BOSHI realiza uma verificação rigorosa da adaptabilidade à temperatura para esta óptica de imagem térmica, para que o desempenho estável da imagem possa ser mantido sob mudanças frequentes de temperatura.

4.Ajuste de foco flexível:A faixa de foco de 0,5 metro até o infinito oferece suporte à alternância perfeita entre inspeção de alvos de curta distância e tarefas de monitoramento de longo alcance. Os usuários podem finalizar o ajuste do foco de acordo com os requisitos reais de distância do objeto.

5. Distorção controlável:O índice de distorção permanece abaixo de -10 por cento. Ele reduz a deformação geométrica das imagens de saída e aumenta a precisão da medição para cenários de aplicação relevantes de medição de temperatura.

6. Interface padronizada:A rosca padrão de montagem M25 × 0,5 pode realizar acoplamento rápido e integração com a maioria dos conjuntos de câmeras térmicas infravermelhas não resfriadas convencionais do mercado. Reduz a carga de trabalho de modificação personalizada para integradores de sistemas.

3. Campo de Aplicação

1. Segurança de perímetro e monitoramento de fronteiras:O produto óptico de segurança é uma direção de produto chave da BOSHI Optical Technology. Esta lente IR não resfriada pode ser instalada em câmeras de vigilância térmica externas. Ele implementa detecção de intrusão durante todo o dia sem assistência de luz visível. Cenários de uso típicos incluem monitoramento de cercas perimetrais de fábricas, proteção de limites de parques e trabalhos de inspeção de fronteiras.

2.Manutenção Preditiva Industrial:Esta lente infravermelha de 19 mm pode ser montada em equipamentos de inspeção térmica. A equipe pode utilizá-lo para descobrir falhas de superaquecimento em instalações de energia, rolamentos mecânicos, gabinetes elétricos e sistemas de tubulações. A descoberta antecipada de falhas ajuda a evitar perdas inesperadas de desligamento do equipamento.

3.Sistemas de Prevenção de Incêndios e Alerta Precoce:A lente infravermelha de onda longa pode ser implantada em projetos de monitoramento de incêndios florestais e trabalhos de inspeção de risco de incêndio em armazéns. Ele pode capturar antecipadamente pontos anormais de alta temperatura e oferecer sinais de alerta precoce para acidentes de incêndio.

4. Sistemas de visão térmica montados em veículos:Serve como componente visual auxiliar noturno para veículos especiais. Em ambientes totalmente escuros ou em condições climáticas com forte neblina, ele conclui o trabalho de detecção de pedestres, obstáculos na estrada e animais selvagens.

5. Detecção de conservação de energia predial:Pode ser combinado com termovisores portáteis. Os trabalhadores aplicam esta óptica de imagem térmica para verificar a situação de perda de calor nas paredes do edifício, a posição de vazamento de ar e problemas de defeitos na camada de isolamento. Fornece suporte de dados para a renovação de edifícios com poupança de energia.

6.Cargas úteis do sistema não tripulado:Este produto pode ser integrado em dispositivos UAV. Realiza levantamento térmico aéreo, monitoramento ambiental e tarefas de busca e resgate. O desempenho IP67 dá garantia para operação de voo externo de UAV.
