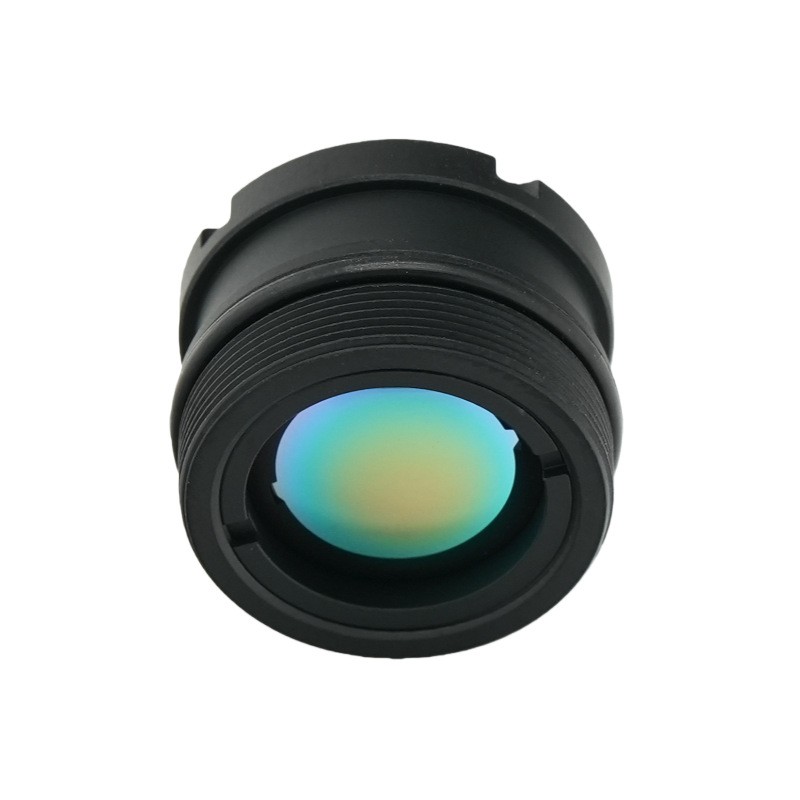

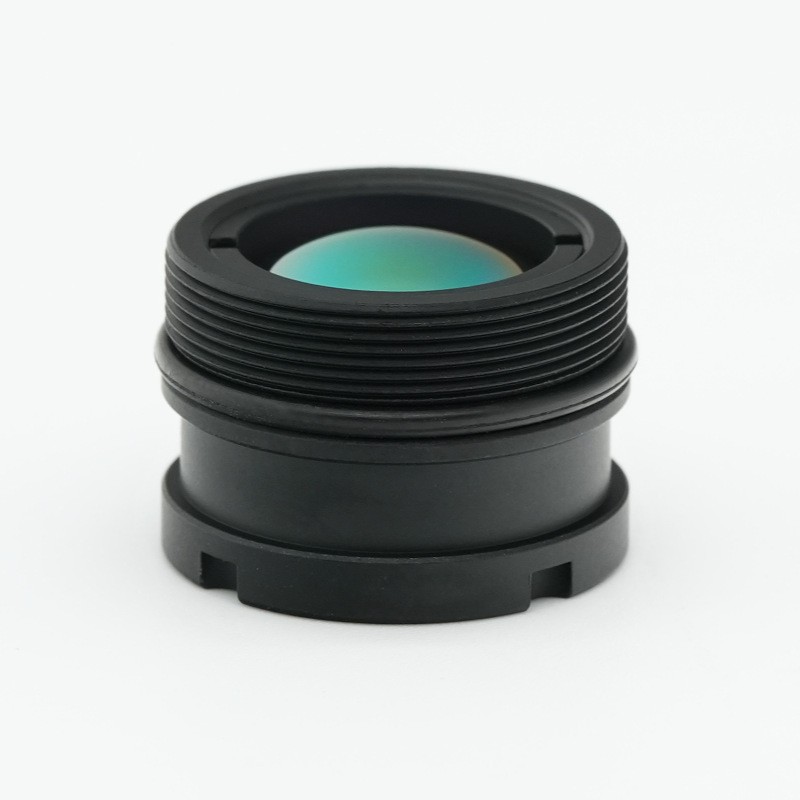

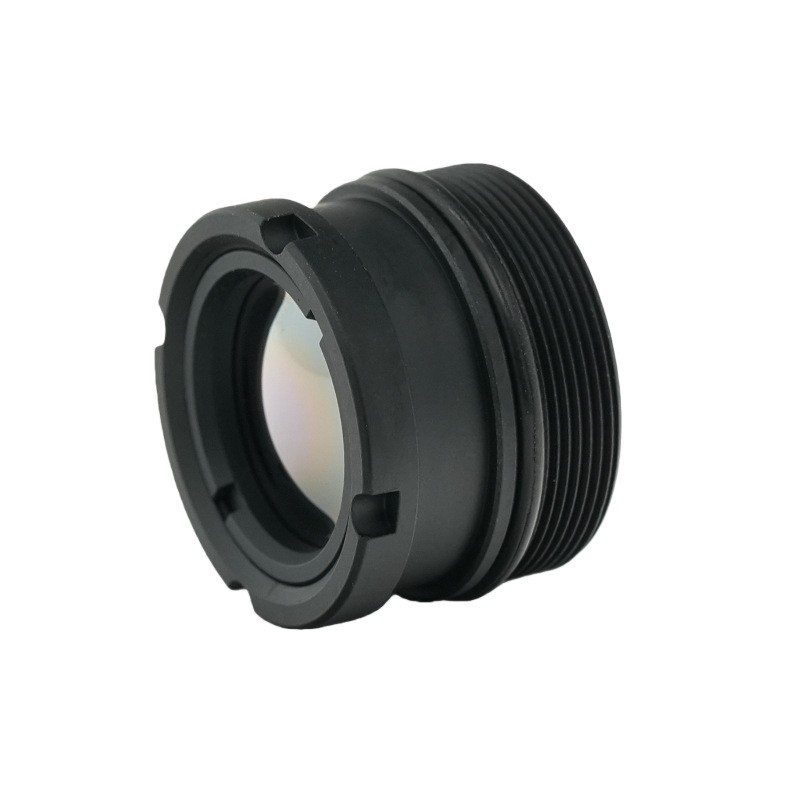

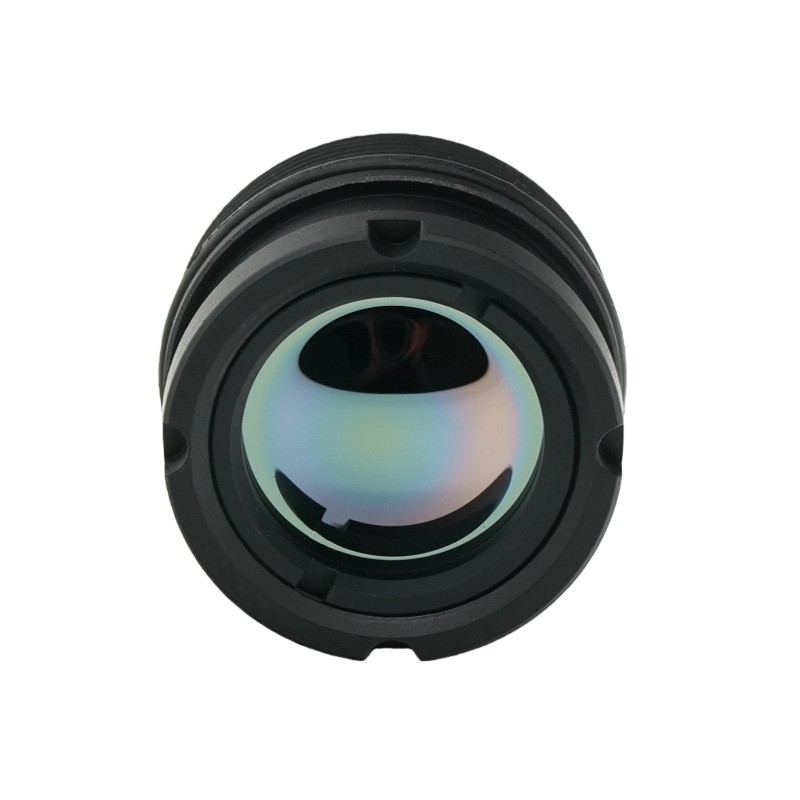

Lente de imagiologia térmica M17 9.1mm

Resumo do produto

Fabricada pela BOSHI Optical Technology, esta lente de imagem térmica não resfriada premium oferece desempenho óptico confiável para dispositivos de câmera térmica portáteis compactos. Esta lente infravermelha de onda longa com distância focal de 9,1 mm possui abertura F1.0 ultra grande e combina perfeitamente com o detector de 640×512 12μm. Com revestimento HD e proteção de elemento frontal IP67, ele mantém uma saída estável em uma ampla faixa de temperatura para implantação em ambientes externos em qualquer clima. Ele serve como núcleo óptico ideal para monitoramento industrial, inspeção de segurança e vários cenários de aplicação em campo, oferecendo alta transmitância, boa iluminação relativa e distorção bem controlada para suportar captura de imagens térmicas nítidas.

Descrição detalhada do produto

Parâmetro

1. Parâmetros de desempenho óptico. Esta lente infravermelha de onda longa adota distância focal de 9,1 mm e abertura F1.0. Seu comprimento de onda de trabalho cobre a banda infravermelha de onda longa de 8‑12 μm. O campo de visão diagonal atinge 62,4 graus, o campo de visão horizontal atinge 48,1 graus e o campo de visão vertical atinge 38,5 graus. Esse amplo campo de visão suporta tarefas de observação de grandes áreas. O design de grande abertura coleta radiação infravermelha suficiente sob condições ambientais complexas para obter imagens térmicas estáveis.

2. Parâmetros de correspondência do detector. Desenvolvido porÓptica BOSHITecnologia, esta lente de imagem térmica não resfriada é otimizada para detector de 640×512 com densidade de pixel de 12μm. Sua estrutura óptica se adapta aos principais módulos de sensores térmicos compactos do mercado. A pegada óptica alinha-se precisamente com a superfície alvo do detector, proporcionando total desempenho à resolução do detector e evitando vinhetas de imagem ou desperdício de resolução causados ​​por incompatibilidades.

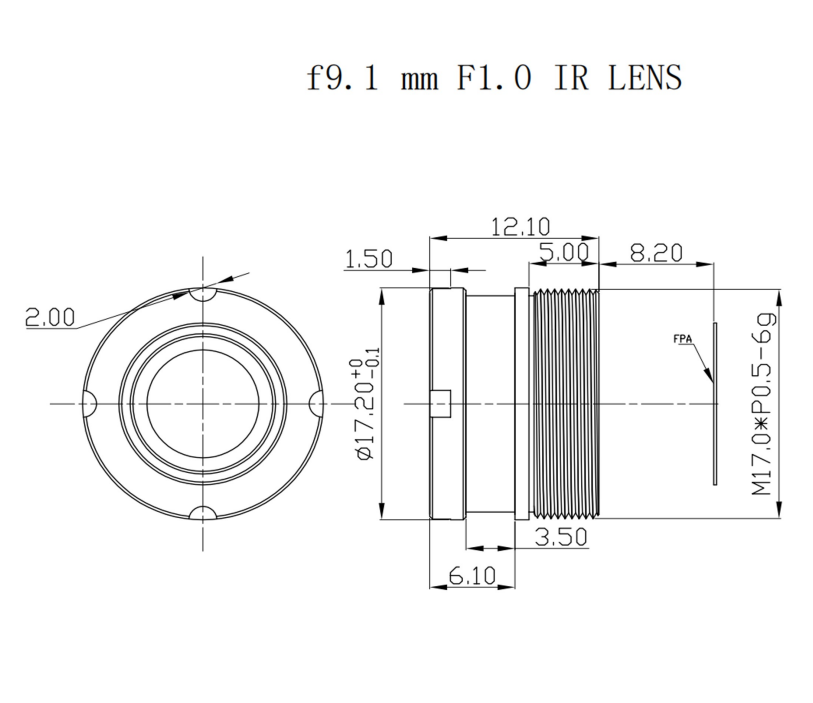

3. Parâmetros mecânicos e ambientais. A lente usa montagem com rosca M17 × 0,5 para fácil montagem mecânica. Seu alcance de foco abrange 3 metros até o infinito, satisfazendo as necessidades de detecção de alvos próximos e distantes. A temperatura operacional varia de -40°C a +80°C para lidar com diversas condições climáticas extremas. O elemento óptico frontal atinge o grau de proteção contra entrada IP67 para bloquear a entrada de poeira e água.

4. Métricas de qualidade óptica. A transmitância óptica desta lente térmica não é inferior a 90%. A iluminação relativa permanece acima de 84% e o valor de distorção permanece abaixo de 10% negativos. As superfícies ópticas expostas são tratadas com revestimento HD. A alta transmitância reduz a perda de sinal infravermelho. Uma boa iluminação relativa garante brilho uniforme para imagem full frame. A distorção controlada reduz a deformação da imagem provocada pelo campo de visão grande angular.

Vantagens de desempenho

1. Vantagem de abertura F1.0 ultra grande. A grande abertura F1.0 desta lente infravermelha de onda longa captura mais energia de radiação infravermelha. A sensibilidade da imagem e a distância de detecção efetiva obtêm melhorias notáveis ​​em ambientes de baixa temperatura e baixa luminosidade. A tecnologia óptica BOSHI completa simulação óptica repetida para estrutura de abertura para equilibrar a capacidade de entrada de luz e controle de aberração.

2. Alta transmitância e vantagem de revestimento HD. O revestimento HD em superfícies expostas proporciona mais de 90% de transmitância óptica para esta lente de imagem térmica não resfriada. O revestimento suprime eficazmente o reflexo da superfície, aumenta o contraste da imagem e reduz a interferência da imagem fantasma. Menos energia infravermelha é perdida durante a transmissão e mais sinal infravermelho válido entra no detector 640×512 12μm.

3. Excelente vantagem de iluminação de borda. A iluminação relativa superior a 84 por cento mantém o brilho uniforme em todo o quadro da imagem. Muitos produtos de lentes térmicas grande angular apresentam um efeito óbvio de canto escuro nas bordas da armação. Esta lente resolve este defeito através da otimização do layout óptico e garante detalhes claros para zonas de observação marginais.

4. Vantagem estrutural à prova d'água frontal IP67. O elemento óptico frontal atende ao padrão de proteção IP67. Poeira e respingos de água não podem danificar as peças ópticas internas. Os usuários podem implantar esta lente térmica para trabalhos externos em qualquer clima, sem caixas de proteção extras. Esse recurso estrutural reduz o custo de integração do sistema para equipamentos terminais de câmeras térmicas.

5. Ampla vantagem de adaptabilidade à temperatura. Esta lente térmica de distância focal de 9,1 mm mantém um desempenho de imagem estável de -40°C a +80°C. Adota um mecanismo eficaz de supressão de desfocagem térmica. A desfocagem térmica permanece num nível baixo sob mudanças bruscas de temperatura ambiente, pelo que os dispositivos equipados com esta lente não necessitam de operação manual frequente de refocagem.

6. Vantagem de interface de montagem compacta M17 × 0,5. A montagem roscada M17×0,5 ocupa pequeno espaço de instalação. Ele traz grande conveniência para integração de câmeras térmicas em miniatura, equipamentos de lentes de carga térmica UAV e dispositivos térmicos portáteis. O volume e o peso do produto terminal podem ser bem reservados sem sacrificar o desempenho óptico.

Campo de Aplicação

1. Cenários de segurança e vigilância perimetral. Este não resfriadolente de imagem térmicaadapta-se à defesa de fronteiras externas, ao monitoramento do perímetro da fábrica e às tarefas autônomas de alerta precoce no local. Ele detecta alvos intrusos sob escuridão total. Com base na rica experiência em projetos acumulada pela BOSHI Optical Technology, esta lente infravermelha de ondas longas atua como componente óptico central para muitos produtos de câmeras térmicas de alerta antecipado de perímetro.

2. Cenários de manutenção preditiva industrial. Câmeras térmicas equipadas com esta lente térmica realizam inspeção térmica de equipamentos elétricos, monitoramento de temperatura de tubulações e diagnóstico de falhas de superaquecimento mecânico. Os operadores identificam antecipadamente os riscos ocultos do equipamento por meio de dados capturados de distribuição de temperatura para realizar manutenção preditiva e reduzir perdas inesperadas por desligamento.

3. Cenários de carga útil de veículos aéreos não tripulados. Esta lente infravermelha de onda longa suporta levantamento térmico aéreo, prevenção de incêndios florestais e missões de busca e salvamento. A montagem compacta M17×0,5 adapta o espaço de instalação limitado de dispositivos de lentes de carga térmica UAV. A proteção IP67 garante operação estável em condições aéreas externas e o amplo campo de visão suporta varredura terrestre de grande alcance.

4. Cenários de dispositivos de imagem térmica portáteis. Esta lente térmica se aplica a câmeras térmicas portáteis de combate a incêndio, equipamentos de resgate de emergência e instrumentos de detecção de perda de energia em edifícios. Os produtos portáteis estabelecem requisitos rigorosos quanto ao volume e peso dos componentes. Essa lente compacta de imagem térmica não resfriada combina com o design do produto portátil e oferece saída de imagem térmica confiável para operadores de campo.

5. Cenários de visão térmica montados em veículos. Esta lente infravermelha de ondas longas suporta visão noturna automotiva e imagens auxiliares de direção off-road. Ele fornece resultados de imagens válidos em condições de condução totalmente escuras e ajuda os motoristas a reconhecer obstáculos na estrada e perigos potenciais. O grau IP67 lida com condições climáticas complexas durante o funcionamento do veículo.

6. Cenários de observação da vida selvagem e monitorização ambiental. Esta lente de imagem térmica oferece suporte ao monitoramento da população animal, ao alerta precoce de incêndios florestais e à pesquisa ecológica ao ar livre. Captura sinal de radiação térmica de alvos selvagens sem fonte de luz extra. A proteção IP67 e ampla adaptabilidade à temperatura suportam operação estável em ambientes selvagens abertos.
