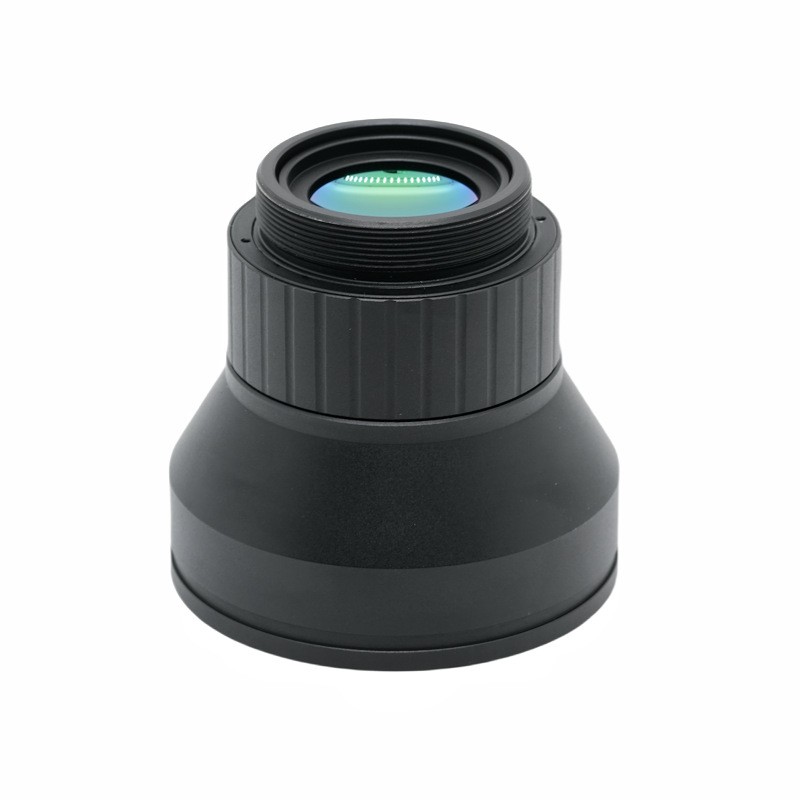

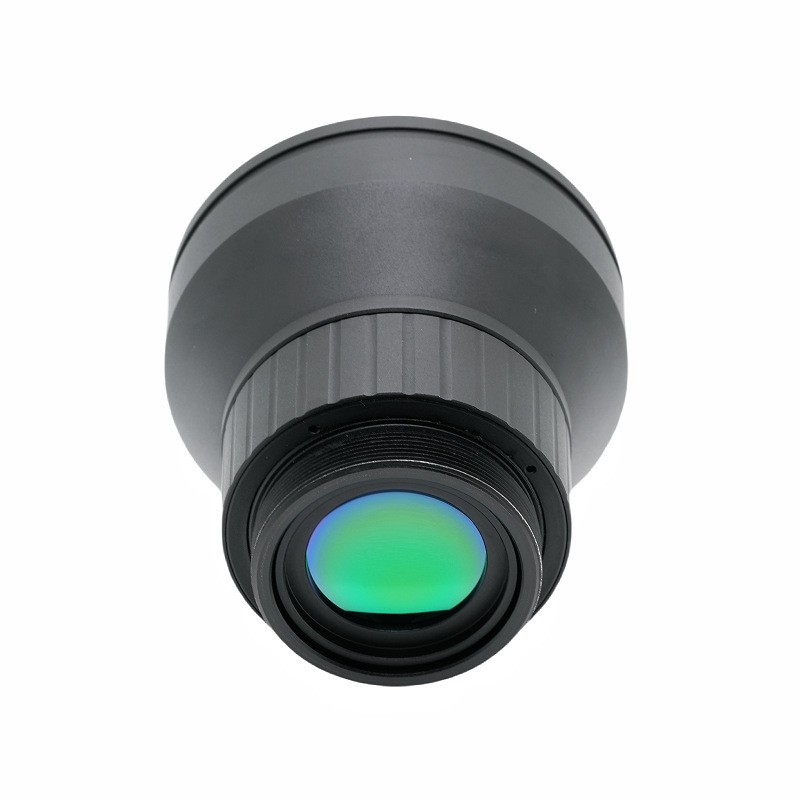

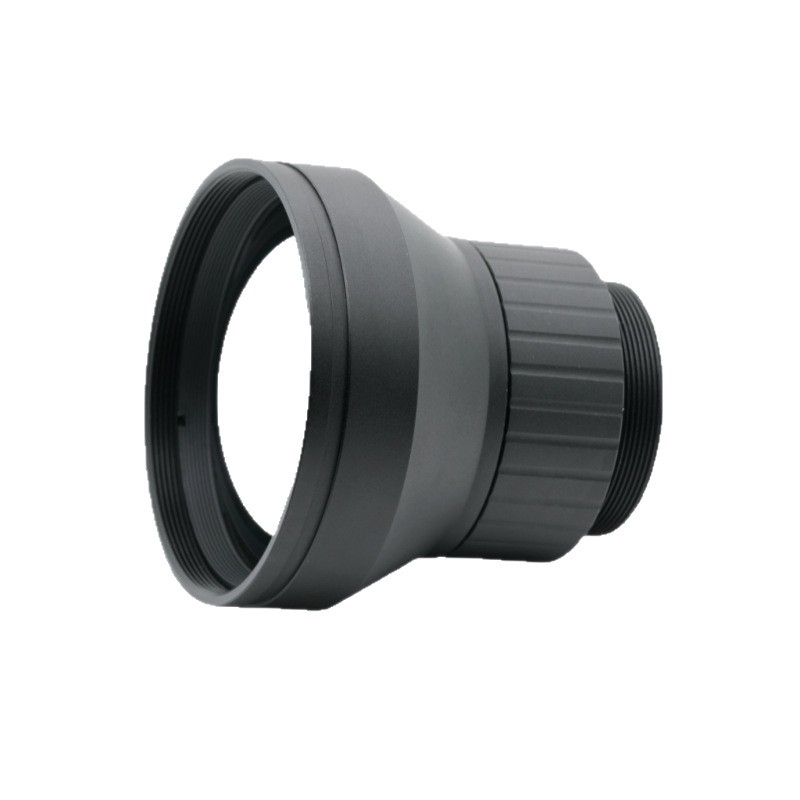

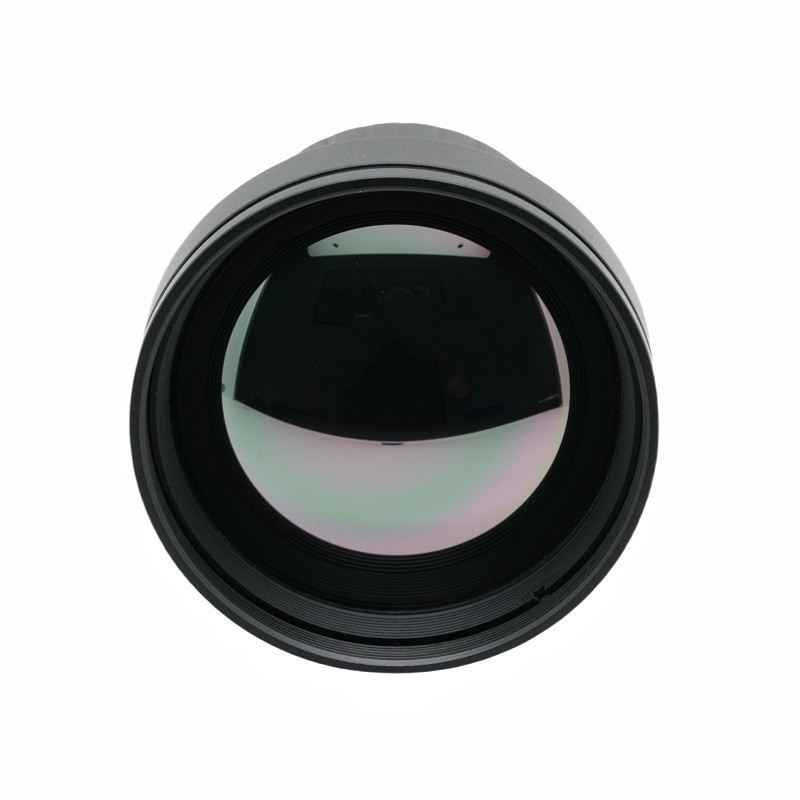

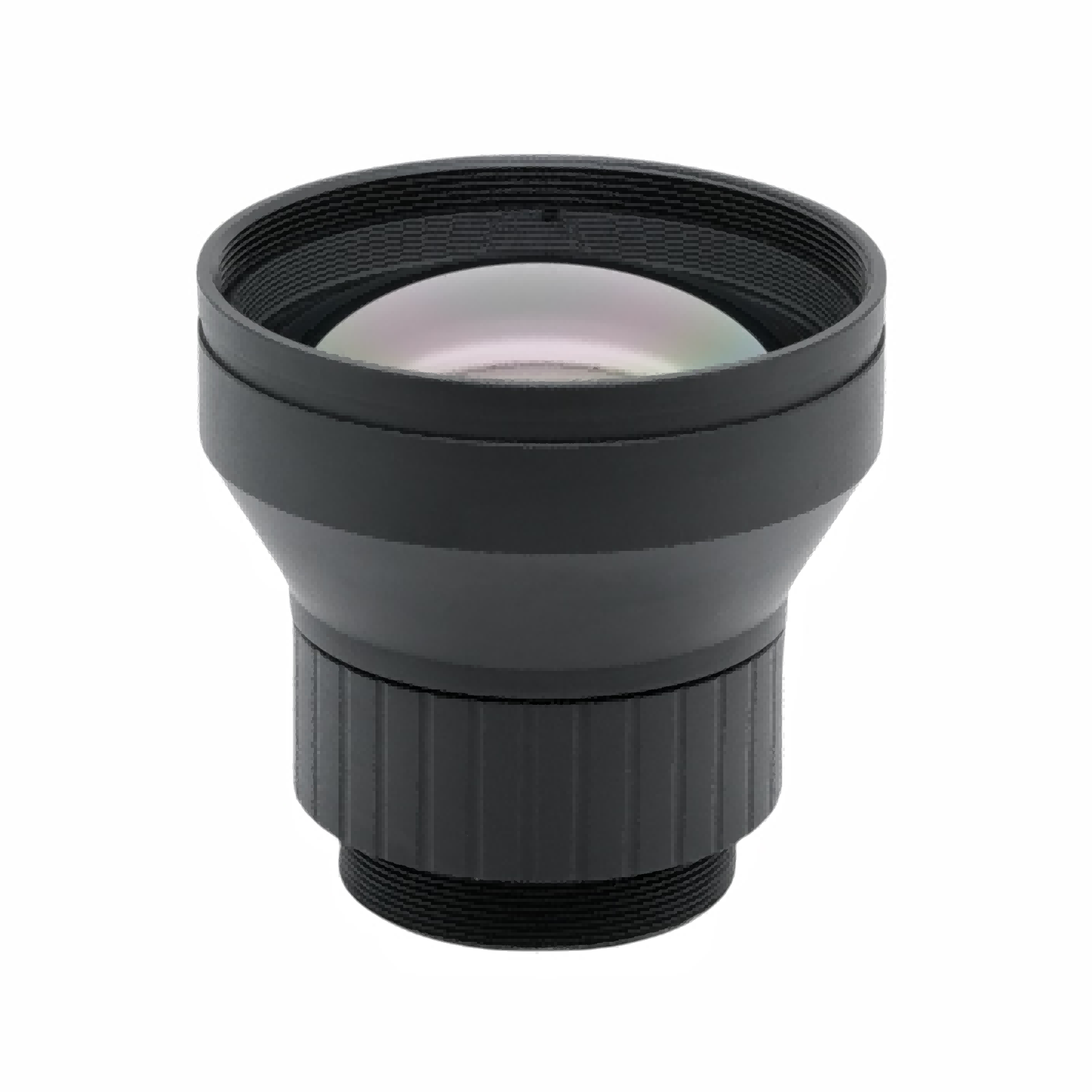

Lente de imagem térmica de distância focal de 50 mm

Breve descrição do produto

Esta lente de imagem térmica de alto desempenho foi desenvolvida e fabricada pela BOSHI Optical Technology, adaptada para dispositivos de imagem térmica infravermelha de ondas longas não resfriados. Adotando uma distância focal de 50 mm juntamente com uma grande abertura brilhante F1.0, esta lente de imagem térmica possui excelente capacidade de captação de luz para lidar com cenários de detecção térmica com pouca luz. O produto é compatível com detectores infravermelhos de 640×512,12μm e opera na clássica banda espectral infravermelha de onda longa de 8‑12μm.

O componente óptico frontal atinge classificação à prova d’água IP67. O produto pode funcionar de forma estável dentro da faixa de temperatura de menos 40 graus Celsius a mais 80 graus Celsius. Suporta ajuste de foco cobrindo dois metros até o infinito. A transmitância permanece acima de 90%, enquanto a iluminação relativa atinge nada menos que 94%, o que pode produzir imagens térmicas nítidas e uniformes. Esta lente infravermelha se adapta a cenários que incluem monitoramento externo, segurança perimetral e observação térmica. Ele oferece desempenho óptico estável e confiável para diversos sistemas de imagem infravermelha executados em condições de trabalho difíceis.

Descrição detalhada do produto

Parâmetro

1. Especificações ópticas

Equipada com distância focal de 50 mm e grande abertura F1.0, esta lente infravermelha de onda longa funciona na banda espectral de 8‑12 μm. Ele é otimizado para emparelhar com detector de 640×512 com tamanho de pixel de 12μm. Seu campo de visão diagonal é de 11,27 graus, o campo de visão horizontal é de 8,8 graus e o campo de visão vertical é de 7,0 graus. Essa configuração do campo de visão cria um alcance de cobertura adequado e satisfaz os requisitos de uso de observação térmica de longa distância. A tecnologia óptica BOSHI completa a simulação óptica e a verificação repetida para esta lente de imagem térmica para equilibrar o tamanho da abertura, a distância de detecção e o alcance da imagem.

2. Especificações mecânicas e ambientais

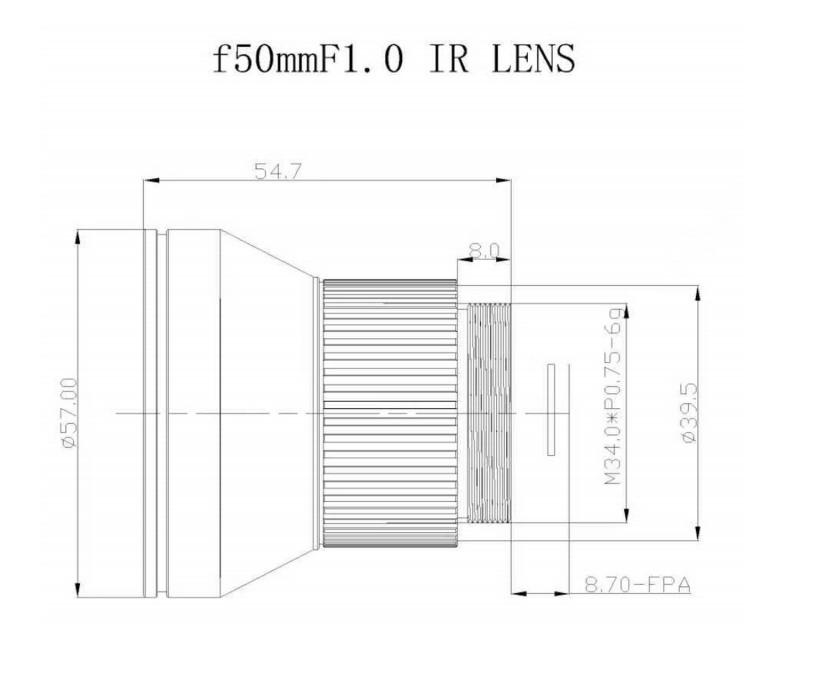

A lente usa estrutura de montagem M34 × 0,75 para realizar instalação e encaixe convenientes para diferentes hosts de equipamentos. A faixa de ajuste de foco cobre dois metros até o infinito. O elemento frontal ganha capacidade de proteção contra entrada IP67. A temperatura operacional permitida varia de menos 40 graus Celsius a mais 80 graus Celsius para se adaptar a ambientes de campo de alta e baixa temperatura. As superfícies ópticas expostas são processadas com revestimento antirreflexo AR para reduzir a perda de reflexão de energia infravermelha. A BOSHI Optical Technology realiza reforço mecânico da estrutura e teste de confiabilidade ambiental para esta lente infravermelha não resfriada.

3. Especificações de qualidade de imagem

O índice de transmitância não é inferior a 90 por cento. A iluminação relativa mantém nada menos que 94 por cento. O valor de distorção é controlado dentro de menos 1,0 por cento. A tecnologia óptica BOSHI estabelece padrões rigorosos de inspeção de produção para esta lente de 8‑12 μm. Cada lente de imagem térmica acabada passará por testes ópticos de vários itens para garantir qualidade de saída de imagem estável e consistente na entrega em massa.

Vantagens de desempenho

1. Excelente desempenho de coleta de luz

O design de grande abertura F1.0 desta lente de imagem térmica aumenta significativamente a quantidade de entrada de fótons infravermelhos. Quando o sinal de radiação térmica é fraco no ambiente de trabalho, a relação sinal/ruído da imagem térmica pode ser efetivamente aumentada. Um sinal infravermelho mais válido entra no detector 640×512, para que o contorno do alvo e o recurso de temperatura possam ser distinguidos com mais clareza. A tecnologia óptica BOSHI otimiza o layout do grupo de lentes internas para proporcionar desempenho total de grande abertura sem sacrificar outros indicadores ópticos.

2. Uniformidade de imagem fina

O revestimento antirreflexo AR aumenta a transmitância acima de 90% e maximiza a taxa de utilização da energia infravermelha. A iluminação relativa acima de 94 por cento restringe o fenômeno de escurecimento dos cantos da imagem. Toda a imagem formada na superfície do detector mantém um brilho uniforme. Os usuários não encontrarão áreas parcialmente escuras ao observar alvos. Esta lente infravermelha de onda longa mantém um efeito de imagem uniforme, seja para inspeção de curta distância ou monitoramento de longa distância.

3. Forte confiabilidade para ambientes agressivos

Beneficiando-se do nível de proteção IP67 do elemento frontal, a poeira e a água podem ser mantidas longe das principais peças ópticas. A ampla faixa de temperatura operacional permite que a lente infravermelha não resfriada opere normalmente sob um verão quente e um inverno muito frio. O produto suporta trabalho contínuo ao ar livre 24 horas por dia. A tecnologia óptica BOSHI completa a verificação à prova de poeira, à prova de água e de impacto de temperatura, para que a lente possa manter um desempenho estável sob condições climáticas externas complexas.

4. Capacidade óptica de baixa distorção

A distorção é controlada dentro de menos 1,0 por cento. A deformação geométrica da imagem da imagem é mantida em um nível baixo. Quando os operadores implementam medição de tamanho e observação de posição para alvos térmicos, o desvio de medição causado pela distorção da lente pode ser reduzido. Esse recurso faz com que issoLente de imagem térmica de 50 mmadequado para cenários que exigem análise de alvos de alta precisão.

5. Ampla capacidade de ajuste de foco

O intervalo de foco de dois metros ao infinito é alcançado através de um mecanismo de foco mecânico. A mesma lente de montagem M34 pode produzir imagens nítidas para objetos verificados de perto, bem como para alvos monitorados de longa distância. Os integradores de sistemas não precisam substituir o hardware da lente ao alterar a distância de observação, o que melhora a flexibilidade de aplicação do equipamento.

Campos de aplicação

1. Segurança perimetral e vigilância de fronteiras

Esta lente de imagem térmica é incorporada em grandes quantidades em câmeras térmicas externas. Contando com o recurso de detecção de qualquer clima, ele realiza identificação de intrusão e alerta antecipado de perímetro dia e noite. Sob escuridão total, tempo nublado ou más condições de iluminação, o detector 640×512 combinado com esta lente infravermelha de onda longa pode capturar sinais de calor de objetos intrusos. A BOSHI Optical Technology fornece este componente óptico para muitos fabricantes de equipamentos de segurança construirem sistemas de defesa perimetral.

2. Inspeção térmica industrial

A lente infravermelha não resfriada serve para monitoramento de temperatura de equipamentos industriais. Ele pode capturar pontos de calor anormais para realizar o diagnóstico de falhas de superaquecimento. Cenários de uso típicos incluem verificação de status de equipamentos de fábrica, monitoramento de equipamentos de usinas de energia e inspeção de vazamento de calor em tubulações. A alta transmitância proporcionada pelo revestimento AR garante a restauração precisa das informações de temperatura do objeto e ajuda a equipe a encontrar antecipadamente riscos ocultos no equipamento.

3. Observação ao ar livre e busca de resgate

A lente 8‑12μm é montada em dispositivos de observação infravermelho. Realiza alertas precoces sobre riscos de incêndio florestal, bem como missões de busca e salvamento em campo. Em ambientes noturnos ou com forte neblina, onde a luz visível não funciona, a distância focal de 50 mm oferece capacidade adequada de observação de longa distância para localizar fontes de calor, como pontos de incêndio e pessoas presas. A proteção IP67 faz com que a lente se adapte a climas complexos ao ar livre em locais de resgate.

4. Sistema infravermelho montado em veículo

Esta lente de imagem térmica F1.0 combina com módulos térmicos transportados em veículos. As plataformas de veículos muitas vezes enfrentam vibrações e mudanças bruscas de temperatura. A estrutura mecânica e o desempenho ambiental verificados pela Tecnologia Óptica BOSHI fazem com que a lente produza um efeito óptico infravermelho estável sob condições complicadas de estrada e climáticas. Ele auxilia os sistemas do veículo a perceber os alvos térmicos circundantes.

5. Conjunto de câmera infravermelha não refrigerada

Óptica BOSHIA tecnologia fornece esta lente de imagem térmica de montagem M34 como componente óptico central para fabricantes de câmeras térmicas OEM e ODM. Os parceiros podem concluir a montagem do produto da câmera combinando esta lente com detector 640×512 e módulos de circuito. O produto suporta ajuste de correspondência personalizado de acordo com os requisitos do sistema e atende às demandas de produção em massa dos fabricantes de câmeras infravermelhas.
