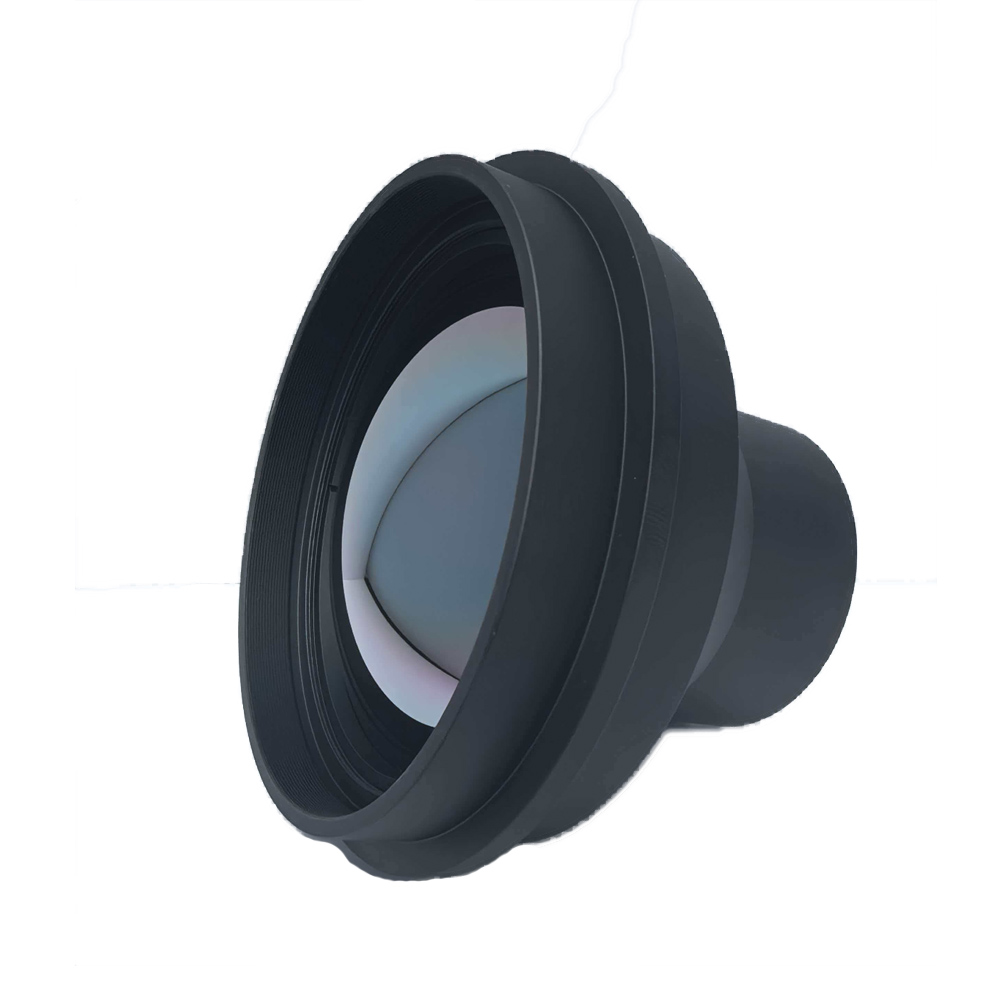

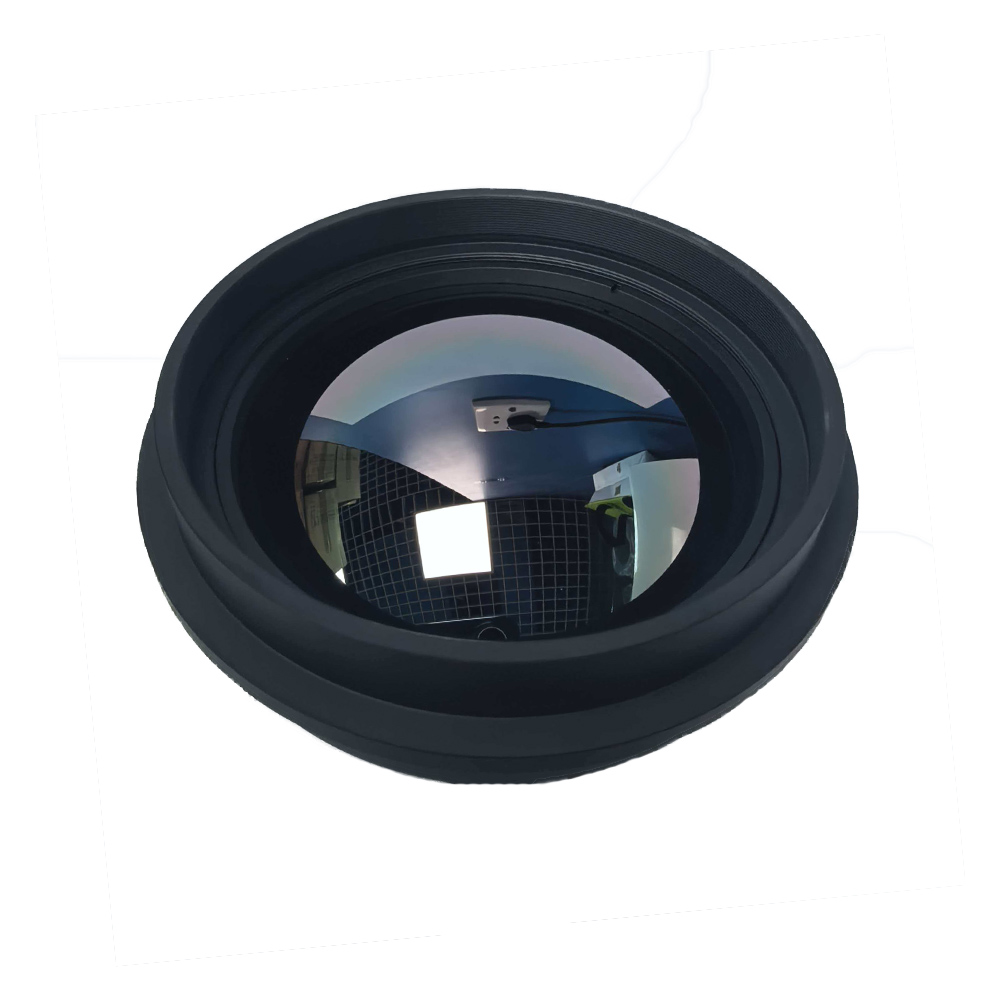

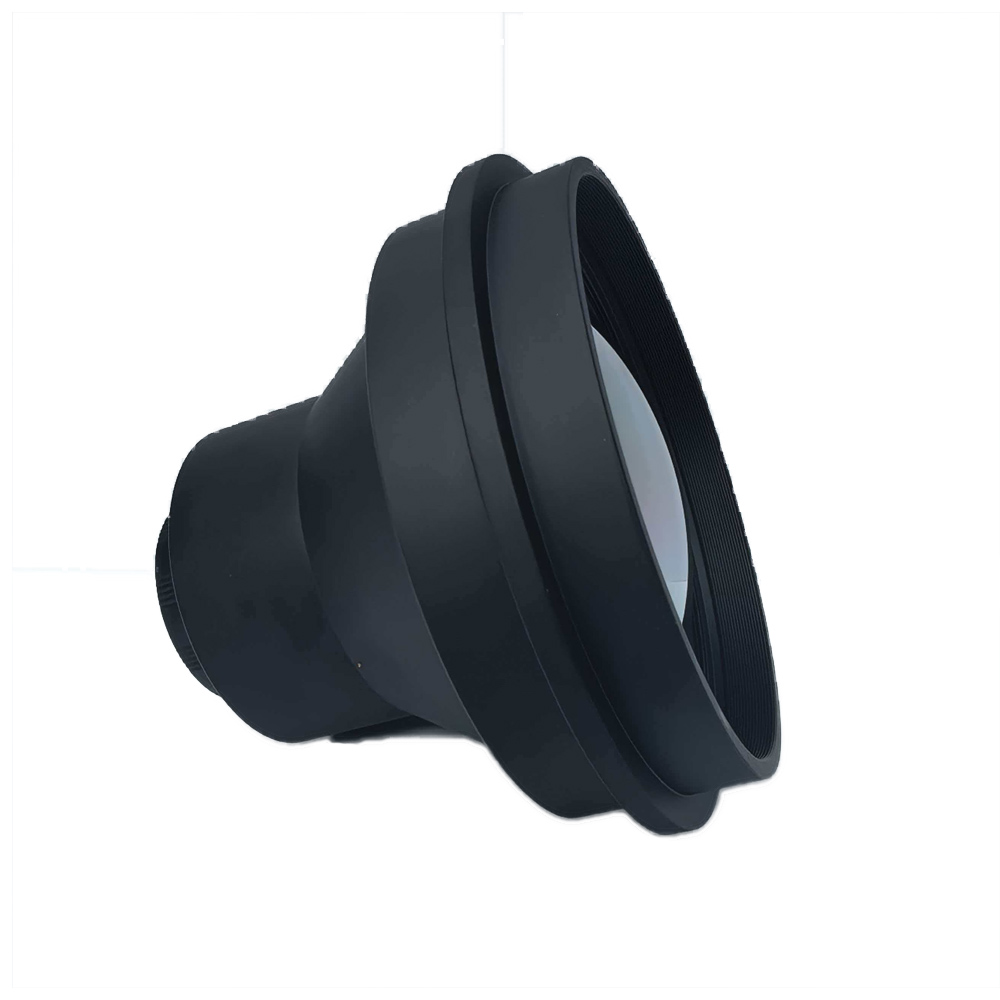

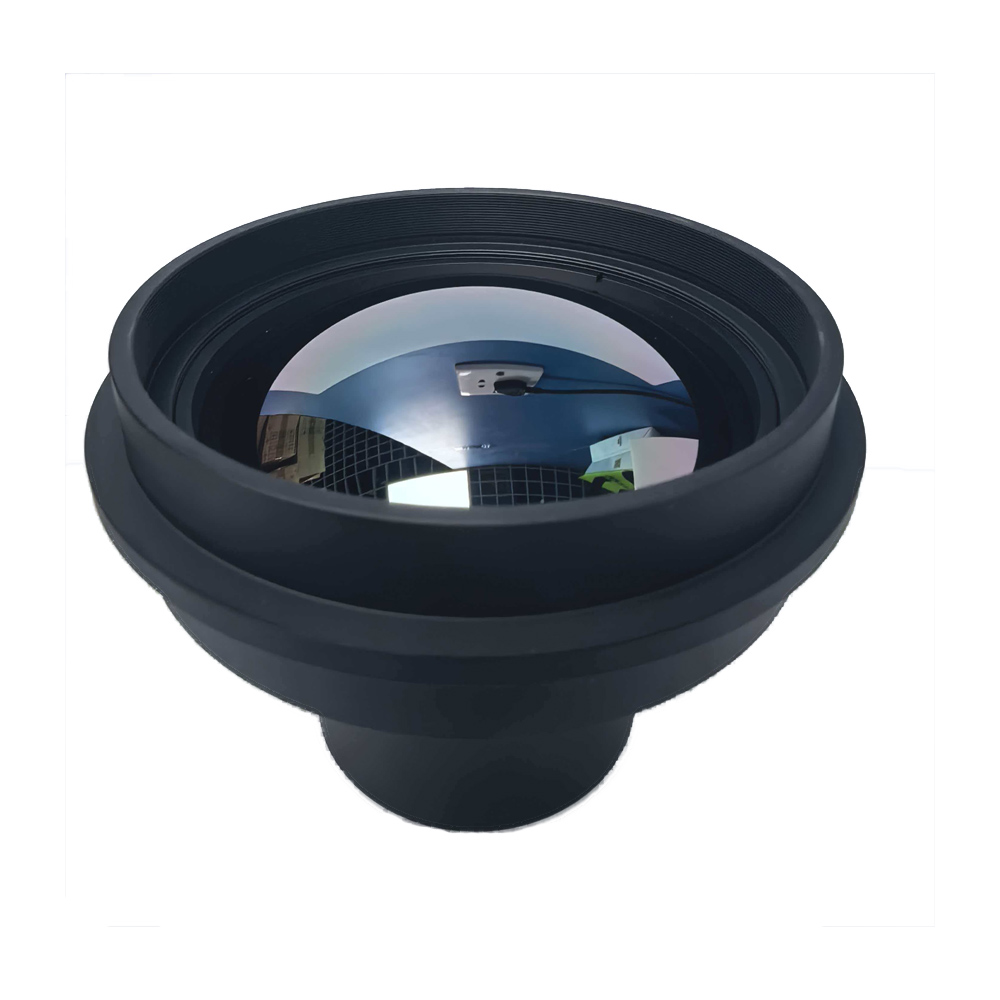

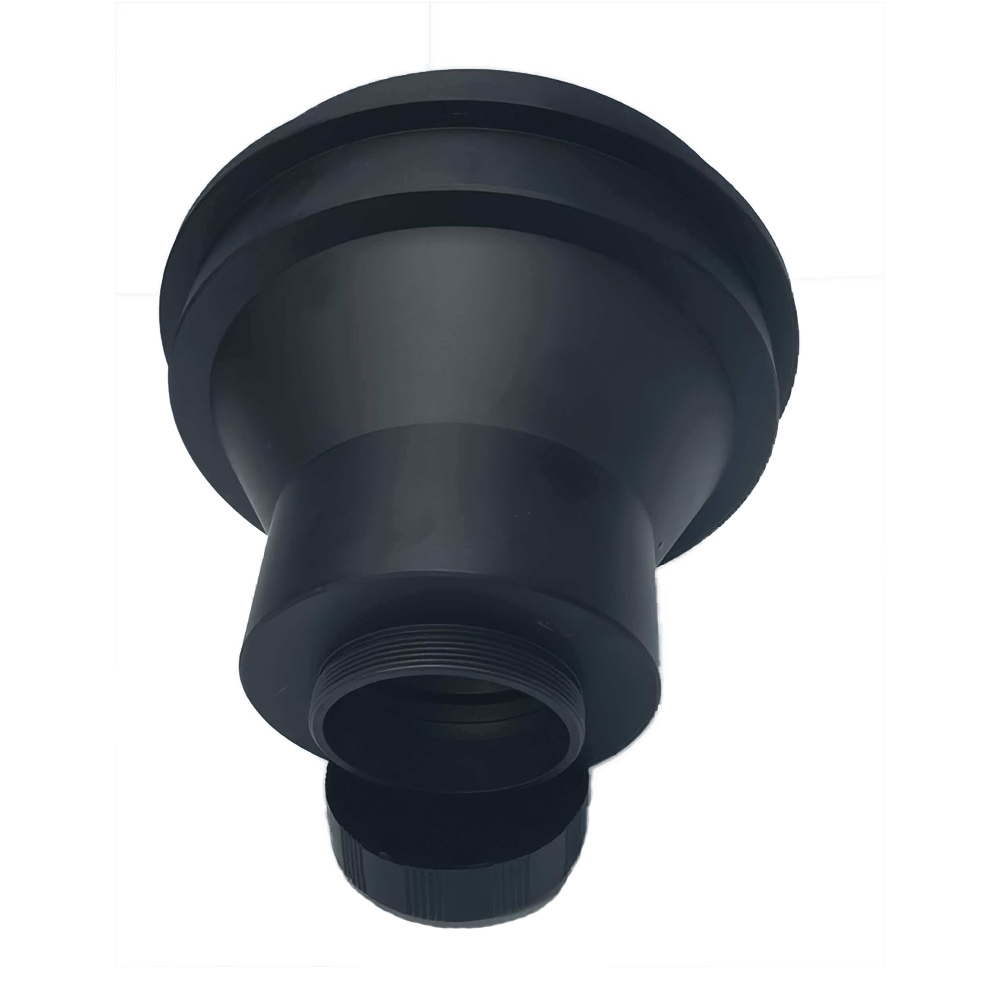

Lente de imagem térmica de distância focal de 75 mm

Breve descrição do produto

Este alto desempenhoLente de imagem térmica de 75 mmé desenvolvido e fabricado de forma independente pelaÓptica BOSHITecnologia. Esta lente de imagem térmica é otimizada para emparelhar com detectores infravermelhos térmicos de 17μm 640×512 para obter saída de imagem infravermelha de onda longa de alta definição. Ele adota design F1.0 de grande abertura. Esta lente de atermalização óptica proporciona um efeito de atermalização óptica constante sem conjuntos de foco elétrico adicionais e mantém uma qualidade de imagem consistente em temperaturas de trabalho extremas, variando de 40 graus abaixo de zero até 80 graus centígrados. Equipada com revestimento óptico exposto de alta definição, a lente atinge transmitância de até 88% e iluminação relativa acima de 96% para obter uma distribuição uniforme de brilho para campo de visão completo. Seu valor de distorção é controlado em 0,85% para reduzir o desvio geométrico das imagens capturadas. Aplica o padrão de montagem M34 para suportar trabalhos de montagem rápidos e estáveis. A classificação IP67 do elemento frontal oferece excelente desempenho à prova de poeira e umidade. Com peso líquido de cerca de 475 gramas, esta lente IR compacta suporta integração perfeita para vários dispositivos de observação infravermelho. O rigoroso controle de qualidade de produção implementado pela BOSHI Optical Technology torna esta objetiva infravermelha de ondas longas um componente central óptico confiável para observação térmica externa e trabalhos de monitoramento.

Descrição detalhada do produto

Análise de Parâmetros

1. Distância focal e abertura. Esta lente de imagem térmica possui distância focal de 75 mm junto com grande abertura F1.0. A abertura maior coleta mais energia de radiação infravermelha. Ele pode aumentar efetivamente a relação sinal-ruído para captura de imagens infravermelhas em condições de trabalho com pouca luz.

2. Compatibilidade do detector. Esta lente detectora de 17 μm atinge um efeito de combinação perfeito com detector infravermelho térmico não resfriado de 640 × 512. Ele oferece um campo de visão horizontal de 8,3 graus e vertical de 6,6 graus para satisfazer as demandas de observação de cenários de média longa distância.

3. Estrutura Óptica. A lente IR adota um esquema de design de lente de termalização óptica. Ele compensa o fenômeno de desfocagem térmica desencadeado pela ampla variação de temperatura e elimina a necessidade de estrutura de foco acionada por motor.

4. Revestimento Óptico e Índice Óptico. O revestimento óptico exposto de alta definição proporciona 88% de transmitância. O valor de iluminação relativa superior a 96% garante brilho homogêneo em toda a área de imagem. O índice de distorção é mantido em 0,85% para restaurar recursos reais da cena para saída de imagem.

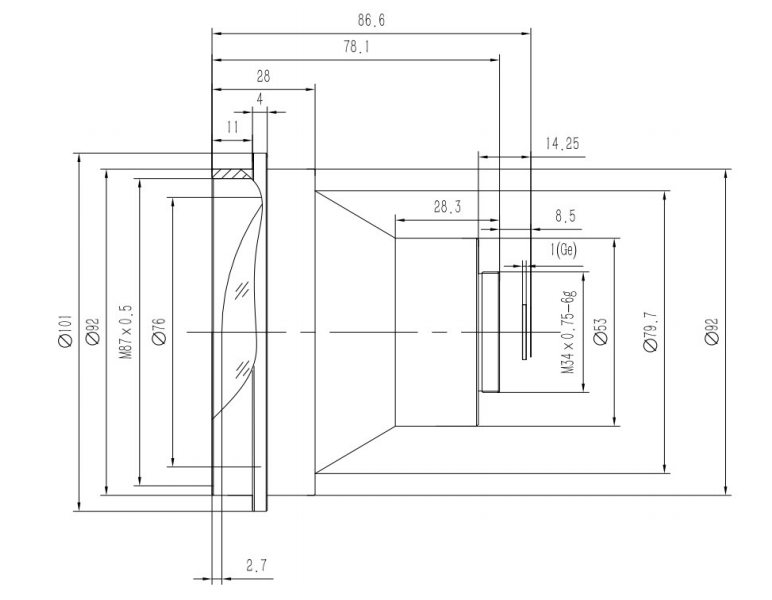

5. Especificações Mecânicas e Ambientais. Segue a especificação de montagem M34 para uma operação de instalação conveniente. O elemento frontal atinge o nível de proteção de entrada IP67. Seu escopo de temperatura de trabalho cobre de menos 40 graus centígrados a mais 80 graus centígrados. O peso líquido fica próximo a 475 gramas para facilitar a integração leve do sistema.

Vantagens de desempenho

1.Capacidade de imagem atérmica estável. A Tecnologia Óptica BOSHI aplica tecnologia de atermalização óptica passiva nesta objetiva infravermelha de onda longa. A lente de imagem térmica de 75 mm mantém o status de foco nítido dentro do escopo total de temperatura de trabalho. Evita riscos de falha trazidos por peças de foco eletrônico. Também reduz o consumo geral de energia do sistema e reduz a probabilidade de mau funcionamento mecânico.

2. Excelente desempenho óptico. O revestimento de alta transmitância desta lente de imagem térmica F1.0 garante entrada de energia infravermelha suficiente. A iluminação relativa acima de 96% elimina o problema de cantos escuros no quadro de imagem. A distorção ultrabaixa de 0,85 por cento evita a deformação do formato do alvo. Ele estabelece uma base sólida para um trabalho preciso de medição e identificação de alvos.

3. Forte adaptabilidade ambiental. A classificação de proteção do elemento frontal IP67 protege a parte central desta lente de atermalização óptica contra poeira, chuva e respingos de água. A estrutura mecânica robusta permite que a lente IR lide com condições climáticas externas complexas e adversas.

4. Propriedade de integração de sistema amigável. A interface M34 padronizada permite uma rápida operação de montagem mecânica. O recurso leve de 475 gramas diminui a pressão da carga útil para equipamentos montados em veículos, dispositivos aéreos e aparelhos infravermelhos portáteis.

5. Qualidade de produção confiável. A BOSHI Optical Technology finaliza o design óptico, montagem de lentes e calibração de desempenho dentro da fábrica. Cada lente detectora de 17 μm passará por rigorosos testes de ciclo de temperatura e inspeção de desempenho óptico antes da entrega do produto

Campos de aplicação

1. Segurança de Fronteiras e Perímetros. Esta lente termográfica pode ser montada dentro de câmeras de vigilância térmica fixas. Suporta função de alerta de perímetro de longa distância. A lente de correspondência térmica 640×512 detecta intrusos dia e noite, mesmo em ambiente de escuridão total.

2. Observação térmica veicular. Esta lente de termalização óptica F1.0 serve como componente central para sistema de monitoramento infravermelho montado em veículo. Ele executa tarefas de detecção de perigos na estrada sob neblina, noite e outras condições de baixa visibilidade.

3. Carga útil do sistema não tripulado. Como principal unidade óptica do pod infravermelho UAV, esta objetiva infravermelha de onda longa de 75 mm realiza trabalho de patrulha de média distância. Apoia missões de alerta precoce de incêndios florestais e negócios de monitoramento da vida selvagem.

4. Inspeção de temperatura industrial. Cooperada com detector infravermelho térmico 640×512, esta lente IR com classificação IP67 suporta triagem de temperatura para equipamentos elétricos. Ele também monitora as condições de operação do forno para cenários de aplicação na indústria pesada.

5. Dispositivos portáteis de observação térmica. Esta lente detectora de 17 μm pode ser integrada em um monocular térmico portátil. Ele oferece desempenho óptico confiável para operações de busca e resgate, bem como para missões de campo ao ar livre sob condições climáticas complicadas.
