Lente Térmica Infravermelha de 13mm

Esta lente 13mm F1.0 foi desenvolvida e fornecida pela ShangHai SILK Optical Technology CO., LTD. Otimizada para o espectro infravermelho de onda longa de 8–12μm, esta lente térmica não resfriada combina perfeitamente com resolução de 640×512 com tamanho de pixel de 12μm. Com uma abertura rápida de F1.0, a lente captura com eficiência a radiação infravermelha fraca para fornecer imagens térmicas nítidas em condições de baixo contraste. Equipada com um elemento óptico frontal com classificação IP67 e revestimento AR durável em superfícies expostas, esta lente térmica mantém um desempenho estável em ambientes externos adversos. Ele suporta uma faixa de foco de 1 metro ao infinito, com ampla adaptabilidade à temperatura operacional de -40°C a +80°C. Projetada com interface de montagem compacta M20×0,5, a lente equilibra alta transmitância e baixa distorção. ShangHai SLIK Optical Technology CO., LTD implementa calibração óptica rigorosa para garantir qualidade óptica consistente para integração de dispositivos de imagem térmica de volume.

Enviar consulta

Descrição do produto

Descrição detalhada do produto

1. Parâmetro

Distância focal e abertura:Distância focal fixa de 13 mm combinada com abertura F1.0 ultrarrápida. A grande abertura maximiza a entrada de fótons infravermelhos, melhorando significativamente a relação sinal-ruído para sensores térmicos.

Espectro de trabalho:Infravermelho de onda longa (LWIR) de 8–12 μm, a principal janela de transmissão atmosférica para detecção térmica passiva.

Compatibilidade do detector:Corresponde a detectores de resolução 640×512 com espaçamento de pixels de 12μm, formando um campo de visão diagonal de 40,7° (horizontal:32,6°, vertical:26,3°) para observação de médio alcance.

Especificações mecânicas e ambientais:Suporte M20×0,5 para fácil montagem; o elemento frontal atinge proteção de entrada IP67. A temperatura operacional varia de -40°C a +80°C, adaptando-se a cenários externos extremamente frios e quentes. O alcance do foco cobre 1m até o infinito, suportando alvos térmicos próximos e distantes.

Índice Óptico:≥86% de transmitância geral, ≥75% de iluminação relativa; distorção controlada dentro de ≤-1,5%. A óptica exposta adota revestimento anti-reflexo (AR) para reduzir a perda de reflexão da superfície.

Parâmetro	Valor
Distância focal	13mm
F/#	F1.0
Detector compatível	640×512, 12μm
Revestimento Óptico Exposto	RA
Campo de visão	40,7°(D) × 32,6°(H) × 26,3°(V)
Faixa de foco	1m ~ ∞
Temperatura operacional	-40°C ~ +80°C
Iluminação Relativa	≥ 75%
Distorção	≤ -1,5%
Transmitância	≥ 86%
Montar	M20 × 0,5
Classificação de proteção contra entrada do elemento frontal	IP67
Comprimento de onda	8 ~ 12μm

2. Vantagens de desempenho

Sensibilidade térmica superior com pouca luz:A grande abertura F1.0 coleta muito mais energia infravermelha em comparação com lentes infravermelhas de número F mais lentas, melhorando a clareza da imagem em longas distâncias de detecção.

Eexcelente uniformidade óptica:A iluminação relativa elevada garante brilho consistente em todo o quadro da imagem, evitando cantos escuros. A baixa distorção mantém a verdadeira geometria do alvo para medição e reconhecimento.

Alta eficiência espectral:O revestimento AR mais transmitância ≥86% minimiza a perda de energia infravermelha, liberando totalmente o potencial dos detectores térmicos não resfriados.

Adaptabilidade ambiental robusta:O design da lente frontal IP67 à prova d'água e à prova de poeira elimina a necessidade de janelas de proteção externas extras para muitas instalações. A ampla faixa de temperatura evita a desfocagem e a mudança de desempenho sob temperaturas ambientes extremas.

Fácil integração compacta:A montagem padrão M20×0,5 permite integração perfeita em câmeras térmicas miniaturizadas desenvolvidas por parceiros de sistema.

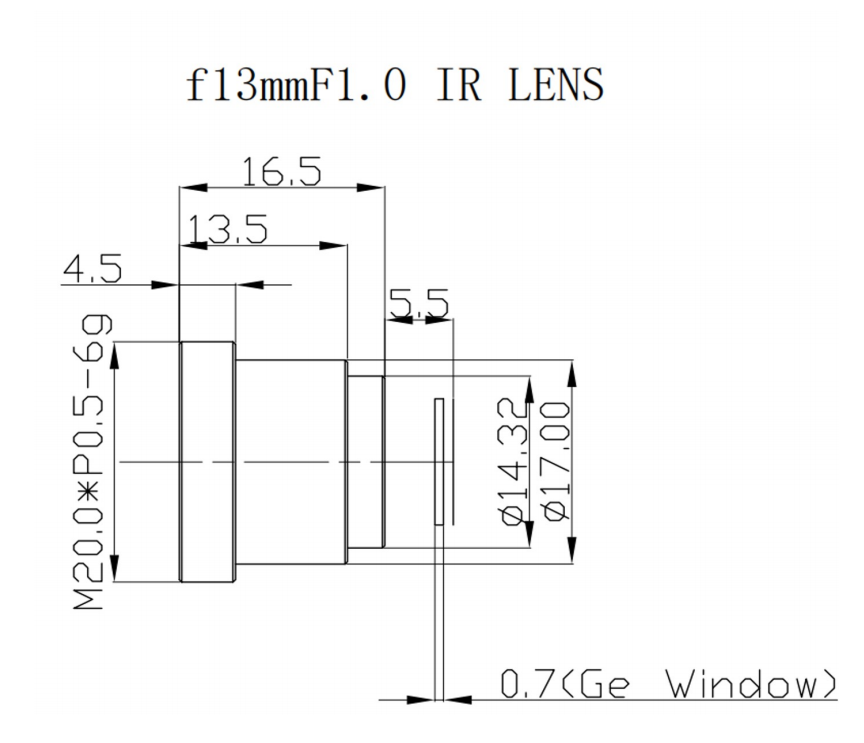

13mm Infrared Thermal Lens

3. Campos de aplicação

Segurança de fronteiras e vigilância perimetral:Monitoramento térmico externo para detecção de intrusão dia e noite.

Manutenção preditiva industrial:Detecte falhas de superaquecimento de equipamentos de energia, máquinas e tubulações.

Visão térmica automotiva:Sistemas de assistência à direção com visão noturna infravermelha de reposição.

Sistemas não tripulados:Cargas térmicas para pequenos UAVs, veículos terrestres não tripulados para busca e salvamento.

Prevenção de incêndios e monitoramento florestal:Identificação precoce de fontes ocultas de incêndio.

Auditoria energética de edifícios:Inspeção térmica para perda de calor, vazamento de ar e defeitos de isolamento.

Vigilância marítima:Detecção de alvos marítimos diurnos e noturnos em condições de neblina.

ShangHai SILK Optical Technology CO., LTD fornece esta série de lentes térmicas LWIR com controle de qualidade padronizado e suporte de serviço personalizável para satisfazer as demandas de produção em massa de fabricantes de imagens térmicas em todo o mundo.
