Como escolher uma lente de endoscópio para sua aplicação

Uma lente de endoscópio tem um trabalho difícil. Deve caber num instrumento estreito enquanto produz uma imagem que é útil a uma curta distância, muitas vezes num espaço onde a iluminação e o posicionamento são fortemente limitados.

A escolha de uma lente endoscópica não é, portanto, simplesmente uma questão de selecionar o menor diâmetro disponível ou o campo de visão mais amplo. Uma lente que captura uma cena ampla pode mostrar menos detalhes por objeto. Um design otimizado para uma distância de trabalho específica pode não manter um objeto muito mais próximo ou mais distante em um foco aceitável. Limites mecânicos também podem restringir as configurações ópticas disponíveis ao projetista.

Quer a aplicação seja imagens médicas, inspeção industrial ou outra forma de visualização interna, o melhor ponto de partida é definir o que a câmera deve revelar e em que condições.

1. Defina a tarefa e o alvo da inspeção

Comece descrevendo o que o endoscópio precisa observar. O objetivo é inspecionar uma superfície em busca de arranhões, examinar uma cavidade, identificar uma pequena característica ou fornecer uma visão geral de um espaço interno? O alvo e a tarefa determinam quais características da imagem são mais importantes.

Para um sistema de inspeção de defeitos, a capacidade de distinguir pequenos detalhes pode ser mais importante do que capturar a cena mais ampla possível. Para navegação através de uma cavidade ou tubo, uma cobertura mais ampla pode ser útil. Alguns aplicativos precisam de ambos, o que pode exigir concessões ou uma arquitetura de câmera diferente.

Descreva também o material e a superfície alvo. Objetos altamente refletivos, transparentes, escuros ou texturizados podem se comportar de maneira diferente sob a mesma iluminação. Se o endoscópio for operar em um líquido ou atrás de uma janela protetora, mencione isso com antecedência; o caminho óptico não é necessariamente equivalente a uma configuração aérea comum.

Fotos do alvo, um esboço do espaço disponível e exemplos de imagens aceitáveis ​​versus inaceitáveis ​​são muitas vezes mais úteis do que apenas uma breve especificação.

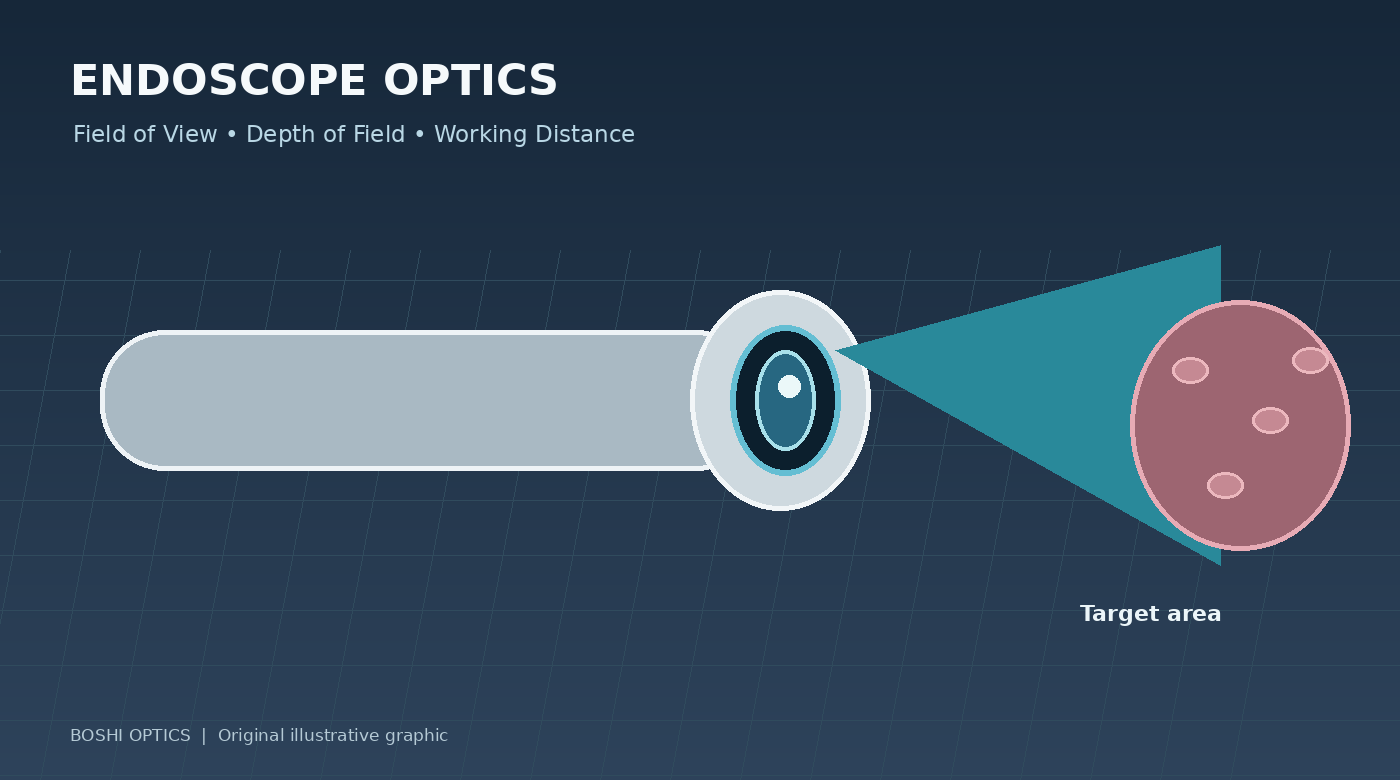

2. Campo de visão: quanto a lente consegue ver?

O campo de visão (FOV) indica a extensão angular da cena capturada pela lente. Em aplicações de endoscópio, um FOV amplo pode ajudar o usuário a ver mais da área circundante sem mover tanto o instrumento.

Contudo, uma cobertura mais ampla não é automaticamente melhor. Quando a resolução do sensor permanece fixa, uma cena maior pode deixar menos pixels em um elemento pequeno. Projetos de grande angular também podem introduzir distorção, o que pode ser aceitável para orientação visual, mas menos adequado quando a geometria deve ser avaliada com precisão.

Ao especificar o FOV, esclareça se o requisito é horizontal, vertical ou diagonal. Indique o formato ou modelo do sensor, pois a mesma lente pode produzir coberturas diferentes com dimensões de sensor diferentes. Se um alvo precisar caber na imagem a uma distância definida, forneça também as dimensões do alvo e a distância de trabalho.

Um desenho simples mostrando a ponta da lente, o alvo e a área visível necessária pode ajudar o projetista óptico a determinar se o campo de visão proposto é apropriado.

3. Profundidade de campo e distância de trabalho estão conectadas

A distância de trabalho é a distância da lente ou de um ponto de referência claramente especificado até o alvo. A profundidade de campo (DOF) descreve a faixa de distâncias do objeto nas quais a imagem permanece aceitavelmente nítida sob condições definidas.

Esses dois parâmetros devem ser discutidos em conjunto. Uma lente otimizada para uma faixa de distância estreita pode fornecer detalhes fortes no ponto de inspeção pretendido, mas torna-se menos útil quando o alvo se aproxima ou se afasta. Uma profundidade de campo maior pode melhorar a tolerância à variação da distância, embora o resultado dependa do design óptico, da abertura, da resolução do sensor e dos critérios usados ​​para definir a nitidez aceitável.

Para um endoscópio, é útil fornecer a distância nominal de trabalho, a distância alvo esperada mais próxima e a distância mais distante que deve permanecer utilizável. Se o instrumento precisar inspecionar uma superfície próxima e uma cavidade mais ampla, informe-o em vez de fornecer apenas uma distância preferencial.

Evite pedir “DOF grande” sem descrever a faixa operacional real. Uma faixa de distância numérica ou algumas posições alvo representativas tornam o requisito mais fácil de avaliar e testar.

4. Por que o meio óptico é importante

Um sistema óptico projetado para uso no ar pode se comportar de maneira diferente quando usado em outro meio, como água ou ambiente cheio de líquido. O índice de refração do meio circundante altera a forma como a luz se curva nas interfaces ópticas e pode afetar o foco, o campo de visão aparente e outras características de imagem.

Isto é particularmente importante quando um endoscópio se destina à inspeção subaquática ou outra aplicação onde a superfície óptica frontal entra em contato com um meio diferente do ar. Testar uma lente apenas no ar pode não prever totalmente seu comportamento final no ambiente pretendido.

Ao descrever a aplicação, especifique se a lente funcionará no ar, na água ou atrás de uma janela protetora transparente. Inclua o material da janela e a espessura, se conhecido. Se o sistema for imerso, defina as distâncias de trabalho relevantes e as condições sob as quais a qualidade da imagem deve ser avaliada.

A configuração de teste apropriada deve refletir a aplicação final da forma mais fiel possível. Para projetos especializados, a equipe óptica e o cliente devem concordar com o meio de referência, a distância do alvo, o procedimento de foco e os critérios de aceitação da qualidade da imagem antes da aprovação da amostra.

5. O diâmetro e o projeto mecânico podem limitar a solução óptica

As lentes do endoscópio geralmente operam sob restrições de tamanho exigentes. O diâmetro externo disponível e o comprimento total afetam quantos elementos ópticos podem ser acomodados, como a lente é montada e como ela faz interface com o sensor de imagem e o invólucro circundante.

Um diâmetro menor não é um objetivo isolado. Deve ser equilibrado em relação ao campo de visão, qualidade de imagem, profundidade de campo, iluminação e viabilidade de fabricação. Um projeto que seja tecnicamente possível ainda pode exigir compensações em termos de desempenho, complexidade de montagem ou custo.

Forneça o diâmetro externo máximo, o comprimento disponível, a localização do sensor, a interface de montagem e quaisquer restrições na ponta frontal. Se o endoscópio incluir fibras de iluminação ou LEDs, inclua sua posição e o espaço reservado para eles. Esses componentes podem influenciar o layout mecânico e a luz que atinge o alvo.

Um desenho dimensionado é ideal, mas um esboço claro pode apoiar uma discussão inicial de viabilidade. Identifique quais dimensões são fixas e quais podem ser ajustadas se for necessária uma compensação óptica.

6. Resolução, iluminação e contraste da imagem

A lente deve fornecer detalhes úteis suficientes para a tarefa pretendida, mas o sensor e a iluminação também influenciam a imagem final. Um sensor de alta resolução não consegue compensar contraste óptico insuficiente, foco deficiente, movimento ou iluminação inadequada.

A imagem endoscópica geralmente envolve espaço restrito para iluminação. O brilho pode variar na cena e as superfícies reflexivas podem criar realces que obscurecem os detalhes. A lente, a exposição do sensor, a geometria da iluminação e o processamento da imagem devem, portanto, ser avaliados como um sistema.

Ao definir a qualidade da imagem, descreva o recurso que deve ser resolvido, a distância do alvo e a área da imagem onde o desempenho é mais importante. Se você tiver um requisito mensurável, como um tamanho mínimo de recurso ou um teste de qualidade de imagem definido, compartilhe-o. Caso contrário, forneça imagens representativas e explique o que o sistema atual não consegue mostrar.

Evite confiar apenas em um rótulo de megapixels. A avaliação prática do sensor, iluminação e alvo pretendidos é essencial antes de aprovar uma lente para produção.

7. O que preparar antes de entrar em contato com um fabricante de lentes

Uma investigação produtiva não requer uma prescrição óptica completa. Requer informações suficientes para avaliar o aplicativo.

Prepare o seguinte, quando disponível:

Aplicação e tipo de destino

Modelo de sensor, dimensões ativas ou folha de dados

FOV horizontal, vertical ou diagonal necessário

Faixa de distância de trabalho nominal e permitida

Profundidade de campo necessária ou tamanho mínimo do recurso

Diâmetro máximo da lente e comprimento disponível

Meio operacional, janela de proteção e condições ambientais

Disposição de iluminação e comprimento de onda, se relevante

Quantidade do protótipo, volume de produção esperado, custo-alvo e cronograma

Se você já possui um módulo de endoscópio, imagens de amostra ou uma referência física podem esclarecer o que precisa ser alterado. Identifique os pontos fortes e as limitações atuais: talvez a imagem seja nítida apenas em uma distância, a ponta seja muito grande ou a cobertura da cena seja insuficiente.

Esta informação ajuda a determinar se uma lente existente pode ser adaptada ou se um design óptico personalizado deve ser considerado.

Conclusão: comece com as condições reais de inspeção

A seleção da lente do endoscópio é um equilíbrio entre o desempenho óptico e as restrições físicas. Campo de visão, profundidade de campo, distância de trabalho, meio circundante, características do sensor, iluminação e dimensões mecânicas devem ser definidos em conjunto.

A especificação mais útil não é necessariamente a mais longa. É aquele que descreve a tarefa real de inspeção com clareza suficiente para que os engenheiros avaliem uma solução prática.
