F1.0 vs IR: Qual lente para pouca luz se adapta ao seu projeto?

Como engenheiro óptico daÓptica de seda de Xangai, minha realidade cotidiana consiste em lutar contra índices de refração, buscar frações de um por cento nas curvas MTF e discutir sobre contas de matérias-primas. Vejo que muitas linhas de produtos falham em testes de campo porque uma equipe de compras engoliu um anzol, uma linha e uma chumbada de vendas genéricos. “F1.0 é o futuro”, dizem eles. Ou “IR é barato e indestrutível”.

Não acredite no hype. O design óptico é um jogo inflexível de compensações físicas. Vamos olhar além dos PPTs de marketing e analisar o que realmente acontece com seu pipeline de imagens quando você escolhe um em vez de outro.

1. F1.0 "Blacklight" em cores: o monstro fóton (e seu imposto oculto)

Toda a premissa da tecnologia colorida ativa com pouca luz depende doAbertura F1.0.

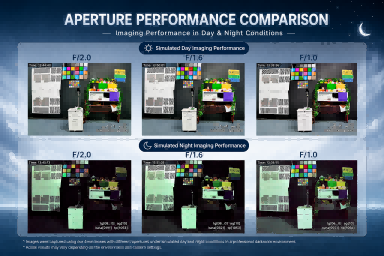

Se você não é um geek de óptica, aqui está uma matemática rápida: o número F é a razão entre a distância focal da lente e o diâmetro da pupila de entrada. Cada vez que você solta um F-stop, você duplica a luz que chega ao sensor. Mudar de uma lente F2.0 padrão para uma F1.0 significa que você está descartandoquatro vezesmais luz em seus pixels CMOS.

Na implantação no mundo real – digamos, uma patrulha AMR navegando em um pátio logístico mal iluminado – isso significa que você não precisa de brilho intrusivo e ofuscante de LED branco para capturar vídeo colorido e de alto contraste. Para modelos de IA que dependem de dados cromáticos para classificar objetos (como identificar a cor da jaqueta de um suspeito ou um sinal de perigo), F1.0 é espetacular.

Mas aqui está o problema que os fornecedores amadores não lhe contarão: aberturas totalmente abertas introduzem o caos absoluto nas aberrações ópticas.

Quando você abre a íris para F1.0, os raios de luz atingem as bordas externas dos elementos da lente em ângulos incrivelmente íngremes. Isso desencadeia dois grandes problemas:

• Profundidade de campo extremamente fina (DoF):Sua margem de erro cai para milímetros. Se a sua caixa mecânica flexionar, mesmo que ligeiramente, devido ao calor solar, o seu alvo ficará completamente fora de foco.

• Colapso periférico do MTF:A aberração esférica e o coma transformarão os cantos da sua imagem em uma sopa turva e inutilizável.

Para neutralizar isso, não podemos simplesmente usar vidro esférico barato e pronto para uso. Temos que projetar em tornoElementos ASP (lente asférica)para forçar esses raios de borda rebeldes de volta a um único ponto focal.

Na verdade, deixe-me reformular isso: não se trata apenas de usar formas asféricas; é uma questão de escolha do material. Se você comprar uma lente F1.0 barata e toda de plástico, elavaifalhar no momento em que a temperatura ambiente atingir 40°C. Na Silk Optical, estabilizamos essas aberturas enormes usando arquiteturas híbridas de vidro-plástico (como nosso2G3P ou multi-vidroformulações) juntamente com rigorosasCompensação de temperaturaengenharia estrutural. Se o seu fornecedor não estiver falando sobre desvio térmico ao citar uma lente F1.0, vá embora.

2. Visão noturna infravermelha (IR): o burro de carga econômico (com uma armadilha de comprimento de onda)

Do outro lado da cerca, temos iluminação IR tradicional (normalmente combinada com LEDs IR ativos de 850 nm ou 940 nm). Lentes nesta categoria, como nossas lentes de alto volumePL071 4MP-8MP 6G totalmente em vidrosérie — são incrivelmente maduros, altamente estáveis ​​e excepcionalmente adequados ao seu orçamento de compras.

A principal vantagem de um sistema IR écontraste intransigente. Em ambientes de luxo zero absoluto – túneis subterrâneos, perímetros rurais não iluminados – o IR transforma o mundo em preto e branco de alto contraste. Ele elimina a confusão de cores, fornecendo aos algoritmos de IA perfis e limites nítidos para rastrear.

No entanto, há um assassino silencioso esperando nas configurações de IR: Focus Shift.

Um cenário comum e frustrante: sua equipe de P&D calibra um sistema de câmeras no laboratório durante o dia. Parece incrivelmente nítido. A noite cai, os iluminadores infravermelhos ativos são acionados e, de repente, a imagem parece que alguém espalhou graxa nas lentes.

"Na verdade, risque isso - não culpe a redução de ruído do sensor. É física fundamental."

A luz visível (400–700 nm) e a luz infravermelha (850 nm/940 nm) viajam em velocidades diferentes através do mesmo meio de vidro porque o índice de refração muda com base no comprimento de onda. Se os elementos da sua lente não forem deliberadamente otimizados paraCo-foco de RI, o plano focal para luz visível e o plano focal para luz infravermelha pousarão em duas profundidades completamente diferentes atrás da lente.

Para contornar este pesadelo, integramosVidro ED (Dispersão Extrabaixa)elementos e utilizam revestimentos anti-reflexos de banda larga multicamadas complexos. Além disso, durante a montagem em nossoParque Tecnológico Inteligente Boshi, cada unidade passa por máquinas de alinhamento ativo automatizadas SMA (Small Medium Aperture) para verificar a resposta MTF de vários comprimentos de onda. Sem a verdadeira engenharia de co-foco IR, seu sistema de visão noturna é apenas uma aposta.

3. O modelo de sourcing: qual se adapta à sua matriz?

Vamos eliminar as bobagens corporativas e condensar isso em uma matriz de decisão concreta e implantável para sua equipe de engenharia.

Puxe o gatilho em F1.0 Blacklight Full Color se:

• A cor não é negociável:Seu software requer assinaturas cromáticas para análise (por exemplo, reconhecimento de placas de veículos, rastreamento de ativos multicoloridos, extração de características faciais).

• A iluminação ativa é proibida:Seu sistema opera em áreas onde a luz branca brilhante ou o brilho infravermelho visível causam distúrbios públicos, atraem insetos ou comprometem a furtividade.

• A precisão do Edge AI de alta densidade é fundamental:Sua rede neural requer uma relação sinal-ruído (SNR) máxima por pixel, sem depender de filtros de software de redução de ruído temporal pesados ​​que introduzem artefatos fantasmas.

• Mandato de fornecimento:Insista em construções híbridas de vidro-plástico ou totalmente em vidro com elementos ASP integrados e especificações documentadas de tolerância à deriva térmica que vão de -20°C a +70°C.

Atenha-se à visão noturna infravermelha (IR) se:

• O orçamento é estritamente limitado:Você está implantando milhares de nós (como vigilância de armazém padrão ou pára-choques de robôs a vácuo de nível inferior) e não pode absorver o custo premium de vários elementos de vidro asféricos.

• Você opera em verdadeiros ambientes Zero-Lux:Não há luz ambiente ou brilho urbano para coletar, tornando uma lente passiva F1.0 inútil sem assistência ativa de luz branca.

• A geometria é mais importante do que a cor:Seu sistema depende exclusivamente de contornos geométricos, detecção de bordas ou mapeamento espacial SLAM baseado em visão.

• Mandato de fornecimento:Verifique se a especificação da lente garante explicitamenteCo-foco IRcapacidades e recursos de supressão interna robusta de flare (comoVidro Azulou mascaramento especializado do elemento traseiro) para bloquear o retorno interno do IR.

Precisão em escala sem complicações

NoÓptica de seda de Xangai, não acreditamos na venda de soluções que sirvam para todos. Operando em nosso centro de produção de última geração, mantemos uma capacidade de produção automatizada que excede6 milhões de lentes por mês. Nós preenchemos a lacuna entre a física óptica de ponta e a entrega ultraestável da cadeia de suprimentos global, apoiada porISO9001:2015eIATF16949:2016certificações de nível automotivo.

Quer seus engenheiros de P&D precisem de vidro grande angular F1.0 personalizado para um drone de entrega autônomo ou de uma lente IR de 5 MP altamente econômica para uma linha de produção industrial, nós entregamos os dados brutos primeiro.

Traga-nos as especificações do seu sensor e os requisitos do Chief Ray Angle (CRA). Vamos dar uma olhada nas curvas reais do MTF e construir algo que funcione na terra, não apenas em um quadro branco.
