Primeiro, vamos acabar com um equívoco comum

Muitos compradores ainda pensam que a imagem com luz negra se refere principalmente ao sensor.

Não é. Ou pelo menos não mais.

Os sensores CMOS modernos - especialmente nas classes 1/1,8", 1/2,7" e 1/2,8" - melhoraram drasticamente na eficiência quântica e no desempenho da iluminação traseira. Francamente, a maioria dos sensores de vigilância decentes hoje já são capazes de uma resposta respeitável em condições de pouca luz.

O gargalo mudou.

A verdadeira restrição agora é o rendimento óptico.

Significado: quão eficientemente a lente transfere a luz disponível para o plano do sensor.

E é exatamente por isso que a F1.0 é importante.

F1.0 não é “um pouco melhor” que F1.6

Esta parte é subestimada constantemente.

As pessoas veem:

• F1.6
• F1.4
• F1.2
• F1.0

…e suponha que a diferença seja incremental.

Na verdade, esqueça isso – vamos olhar primeiro para o lado da física.

O número F é inversamente proporcional ao diâmetro da pupila de entrada. A transmissão de luz varia aproximadamente com a relação quadrada.

Portanto, em comparação com uma lente F1.6, um sistema óptico F1.0 pode, teoricamente, fornecer 2,5x mais luz ao sensor.

Isso não é uma pequena melhoria.

Essa é a diferença entre:

• imagem colorida utilizável
• e falha monocromática.

Ou entre:

• Desfoque de exposição de 1/15s
• e captura de movimento estável.

Ou entre:

• IA identificando corretamente uma silhueta humana
• e classificando com segurança um arbusto como veículo.

Os engenheiros que trabalham em implantações reais já sabem disso. Especialmente em parques logísticos, ruas de cidades ou zonas industriais com baixa iluminação, onde a adição de luz branca suplementar se torna política ou operacionalmente problemática.

Por que “Colorido à noite” é na verdade um problema óptico

As equipes de marketing adoram a frase “visão noturna em cores”.

O que eles geralmente não explicam é o quão brutalmente difícil é opticamente.

Para manter as informações de cores em ambientes quase escuros, o sistema deve preservar uma relação sinal-ruído suficiente nos canais RGB simultaneamente.

Isso significa que a lente deve:

• maximizar a ingestão de fótons
• minimizar o reflexo
• suprimir fantasmas
• manter alto MTF sob condições de baixo contraste
• controlar a aberração cromática
• preservar a iluminação das bordas
• manter a consistência do co-foco IR

E, infelizmente, o design de grande abertura torna tudo isso mais difícil.

Esta é a parte que muitos fornecedores de lentes de baixo custo ignoram convenientemente.

Construir uma verdadeira lente de vigilância F1.0 não é simplesmente “aumentar o buraco”.

Uma grande abertura aumenta drasticamente a dificuldade de gerenciamento de aberrações:

• aberração esférica
• coma sagital
• curvatura de campo
• astigmatismo
• mudança cromática axial

Todos se tornam mais agressivos.

Especialmente no campo de borda.

E quando você passar para imagens de 5 MP ou 8 MP? A janela de tolerância fica feia rapidamente.

Uma lente que parecia “aceitável” com 2 MP de repente entra em colapso sob maior densidade de pixels.

O inimigo oculto: desempenho de ponta

Aqui está algo que as equipes de compras muitas vezes descobrem tarde demais:

Uma câmera com pouca luz pode parecer fantástica no centro... e terrível nas bordas.

Por que?

Porque os sistemas ópticos de grande abertura lutam naturalmente com o desempenho de imagens fora do eixo.

Isto se torna especialmente problemático em:

• vigilância de estacionamento
• monitoramento perimetral
• cobertura de armazém
• Inspeção noturna de UAV
• navegação robótica

Nessas aplicações, os detalhes das bordas são tão importantes quanto os detalhes centrais.

Se os detalhes faciais mancharem os cantos ou as placas caírem sob condições de baixa luminosidade, o sistema falhará operacionalmente – mesmo que a imagem central pareça brilhante.

É por isso que os sistemas avançados de lentes F1.0 dependem cada vez mais de:

• arquiteturas multiasféricas
• vidro de baixa dispersão
• grupos híbridos de vidro-plástico
• controle CRA mais rígido
• alinhamento ativo de precisão

Na Shanghai Silk Optical, nossos sistemas de lentes de luz negra usam estruturas ópticas avançadas de múltiplos elementos, incluindo arquiteturas de 7 elementos para imagens de alta transmissão e pouca luz.

E honestamente? Mesmo com ferramentas modernas, a otimização de grande abertura ainda é um dos atos de equilíbrio mais irritantes na engenharia óptica.

Você melhora o brilho dos cantos e de repente a distorção aumenta.
Você suprime o coma e as mudanças de MTF.
Você aperta as alterações de CRA e de compatibilidade do sensor.

Não existe almoço grátis no design de lentes.

Correspondência CRA: o problema que quase ninguém explica corretamente

Vamos falar sobre Chief Ray Angle (CRA).

Porque isso determina silenciosamente se o seu sensor caro funciona corretamente ou não.

Os sensores CMOS modernos – especialmente os sensores retroiluminados de alta resolução – têm um comportamento de aceitação angular estrito.

Se o ângulo do raio de entrada exceder a tolerância do sensor:

• o sombreamento das bordas aumenta
• mudança de cor aparece
• queda de sensibilidade
• o ruído dos cantos aumenta

Isso se torna catastrófico em sistemas ultra-amplos com pouca luz.

Especialmente abaixo de F1.4.

Uma lente F1.0 mal otimizada pode, na verdade, produzir pior desempenho no mundo real do que um sistema F1.6 adequadamente projetado.

Sim, realmente.

É por isso que o design de baixo CRA se torna crítico na óptica moderna de luz negra. Algumas lentes de vigilância avançadas agora mantêm o CRA abaixo de ~12° para melhorar a eficiência do acoplamento do sensor.

Mesmo assim, muitos compradores ainda comparam lentes usando apenas:

• distância focal
• Número F
• preço

Essa é uma simplificação perigosa.

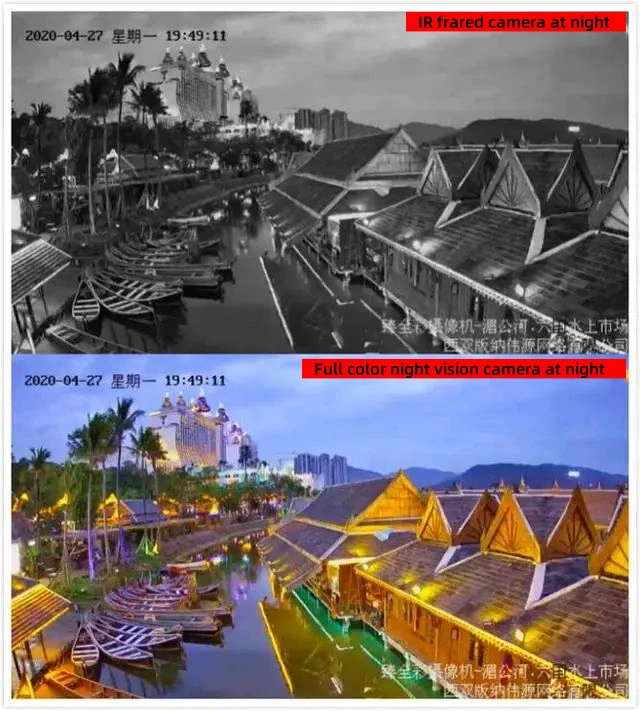

LEDs IR nem sempre são a resposta

Também há uma mudança na indústria acontecendo aqui.

A visão noturna infravermelha tradicional ainda funciona. Ninguém está discutindo o contrário.

Mas a vigilância assistida por IR cria os seus próprios problemas:

• pontos de acesso reflexivos
• distância de identificação limitada
• perda de informações de cor
• atração de insetos
• objetos superexpostos em primeiro plano
• Inconsistências de reconhecimento de IA

Nas implantações em cidades inteligentes, as regulamentações sobre poluição luminosa visível também estão se tornando mais rigorosas em algumas regiões.

Portanto, a indústria tem caminhado em direção a sistemas coloridos de luz negra que dependem mais fortemente da iluminação ambiente:

• luar
• luz de derramamento urbano
• iluminação de vitrine
• iluminação rodoviária

E esta transição torna a óptica de abertura ultragrande muito mais importante do que era há cinco anos.

Francamente, a lente está se tornando o principal amplificador de pouca luz de toda a cadeia de imagem.

A compensação da engenharia F1.0 que ninguém gosta de discutir

Esta é a parte que os folhetos de marketing geralmente evitam.

As lentes F1.0 são mais difíceis de fabricar de forma consistente.

Muito mais difícil.

A sensibilidade à tolerância aumenta dramaticamente:

• descentralização
• inclinar
• inconsistência de revestimento
• desvio de moldagem por injeção
• tensão de montagem
• variação de temperatura

Todos ficam ampliados.

Um processo de montagem medíocre destruirá o desempenho em condições de pouca luz muito antes que o próprio design óptico atinja os limites teóricos.

É por isso que a consistência de grandes volumes é tão importante quanto a prescrição óptica.

A classificação automatizada de MTF, o alinhamento ativo, o projeto de compensação de temperatura e o controle de moldagem de precisão não são mais “extras premium”. São requisitos de sobrevivência para a produção escalonável de luz negra.

E, honestamente, é aqui que muitas ópticas de custo ultrabaixo falham silenciosamente em campo.

Não no laboratório.
Não em demonstrações de marketing.
Mas seis meses depois, em ambientes externos reais.

A vigilância da luz negra está levando o design de lentes para uma nova era

A mudança em direção:

• 5 MP +
• Análise de IA
• imagens noturnas coloridas
• processamento de IA de ponta
• sistemas de tráfego inteligentes
• robôs de segurança autônomos

…está forçando a engenharia de lentes a evoluir mais rápido do que muitas pessoas esperavam.

Porque uma vez que os sensores ultrapassaram um certo limite de sensibilidade, a óptica tornou-se novamente o fator limitante.

A história se repete.

E neste momento, os sistemas F1.0 de grande abertura estão no centro dessa transição.

Não porque “abertura maior pareça premium”.

Mas porque a vigilância moderna depende cada vez mais da extração de inteligência visual utilizável de quase nenhuma luz.

Esse é primeiro um desafio óptico.

Todo o resto vem depois.
