Como escolher uma lente FPV com pouca luz: F1.0 vs IR

Durante a fase inicial de pesquisa de hardware para drones industriais de próxima geração, UAVs de defesa ou sistemas FPV (Visualização em primeira pessoa) de alta velocidade, recebo a mesma pergunta pelo menos três vezes por semana:"Devemos adquirir uma lente de grande abertura F1.0 para um sistema colorido 'Blacklight' ou optar por uma configuração tradicional de iluminação infravermelha (IR)?"

Para ser totalmente franco, sempre que alguém enquadra isso como uma escolha simples e binária, não posso deixar de suspirar.

Como engenheiro óptico daÓptica de seda de Xangai, minha realidade cotidiana consiste em lutar contra os índices de refração, buscar frações de um por cento nas curvas MTF e equilibrar as duras leis da física com orçamentos de produção apertados. Vejo muitas linhas de produtos falharem durante testes de campo de alta velocidade porque uma equipe de compras engoliu um gancho, linha e chumbada genéricos.

“F1.0 é o futuro”, dizem eles.Ou “IR é barato e indestrutível”.

Não acredite no hype. O design óptico é um jogo inflexível de compensações físicas. Vamos olhar além dos PPTs de marketing e analisar o que realmente acontece com seu pipeline de imagens FPV quando você escolhe um em vez do outro.

1. F1.0 "Blacklight" em cores: o monstro fóton (e seu imposto oculto)

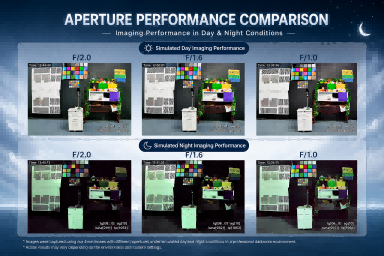

Toda a premissa da tecnologia ativa com pouca luz e colorida depende doAbertura F1.0. Se você não é um geek de óptica, aqui está uma matemática rápida: o número F é a razão entre a distância focal da lente e o diâmetro da pupila de entrada. Cada vez que você solta um F-stop, você dobra a luz que chega ao sensor. Mudar de uma lente F2.0 padrão para uma F1.0 significa que você está descartandoquatro vezes mais luzem seus pixels CMOS.

Na implantação de FPV no mundo real - digamos, um drone de inspeção autônomo navegando em um armazém mal iluminado ou um UAV noturno de busca e resgate - isso significa que você não precisa de brilho de LED branco ofuscante, intrusivo e que consome muita energia para capturar vídeo de alto contraste. Para modelos de IA integrados que dependem de dados cromáticos para classificar objetos (como identificar a cor de uma válvula de tubo perigosa ou das roupas de um alvo), F1.0 é espetacular.

Mas aqui está o problema que os fornecedores amadores não lhe contarão: aberturas totalmente abertas introduzem o caos absoluto nas aberrações ópticas.. Quando você abre a íris para F1.0, os raios de luz atingem as bordas externas dos elementos da lente em ângulos incrivelmente acentuados. Isso desencadeia dois grandes problemas para FPV:

• Profundidade de campo extremamente fina (DoF):Sua margem de erro cai para milímetros. Se o invólucro mecânico da lente flexionar, mesmo que ligeiramente, devido ao calor interno do motor ou às mudanças na temperatura ambiente, seu alvo ficará completamente fora de foco.

• Colapso periférico do MTF:A aberração esférica e o coma transformarão os cantos da sua imagem de alta resolução em uma sopa turva e inutilizável. Se sua lente não consegue manter um alto MTF (Função de transferência de modulação) nas bordas, seu caro sensor de 4 MP ou 5 MP está se comportando efetivamente como um sensor de 1,3 MP.

Para neutralizar isso, não podemos simplesmente usar vidro esférico barato e pronto para uso. Temos que projetar em tornoElementos ASP (lente asférica)para forçar esses raios de borda desonestos de volta a um único ponto focal.

Na verdade, deixe-me reformular isso: não se trata apenas de usar formas asféricas; é sobre a escolha do material. Se você comprar uma lente F1.0 barata e toda de plástico para um drone, elavaifalha no momento em que a temperatura ambiente flutua ou a eletrônica de vôo aquece.

É exatamente por isso que construímos nosso carro-chefeLente de luz negra PL100. É um cozidoMonstro óptico pronto para F1.0, 4mm, 4MP/5MPconstruído explicitamente em torno de um avançadoEstrutura 7E(uma arquitetura totalmente em vidro/híbrida). Ao utilizar elementos de vidro premium alojados em barris resistentes ao calor personalizados, o PL100 alcança compensação térmica ativa. Esteja sua plataforma FPV lutando contra ventos gelados de alta altitude ou absorvendo calor de placas de transmissão de alta potência (-20°C a +70°C), o plano de foco permanece perfeitamente travado.

2. Visão noturna infravermelha (IR): o burro de carga econômico (com uma armadilha de comprimento de onda)

Do outro lado da cerca, temos iluminação IR tradicional (normalmente combinada com LEDs IR ativos de 850 nm ou 940 nm). Lentes nesta categoria - como nossas otimizadas para volumeSérie PL071 6G totalmente em vidro—são incrivelmente maduros, altamente estáveis ​​e excepcionalmente amigáveis ​​ao seu orçamento de compras.

A principal vantagem de um sistema IR é o contraste nítido e intransigente. Em ambientes com zero lux absoluto – como túneis subterrâneos não iluminados ou perímetros florestais profundos onde não há luz ambiente – o IR transforma o mundo em um mapa em preto e branco nítido e de alto contraste. Ele elimina a confusão de cores, fornecendo aos algoritmos de IA de ponta e aos sistemas de navegação visual SLAM (Simultaneous Localization and Mapping) limites nítidos para rastrear.

No entanto, há um assassino silencioso esperando nas configurações de IR:Mudança de foco.

Aqui está um cenário comum e profundamente frustrante para as equipes de P&D: seus engenheiros calibram o sistema de visão do drone no laboratório durante o dia.Parece incrivelmente nítido. A noite cai, o drone decola, os iluminadores infravermelhos ativos são ligados e, de repente, a transmissão ao vivo parece que alguém espalhou graxa nas lentes.

Não culpe os algoritmos de redução de ruído do sensor. É física fundamental.A luz visível (400–700nm) e a luz infravermelha (850nm/940nm) viajam em velocidades diferentes através do mesmo meio de vidro porque o índice de refração muda com base no comprimento de onda. Se os elementos da sua lente não forem deliberadamente otimizados paraCo-foco de RI, o plano focal para luz visível e o plano focal para luz infravermelha pousarão em duas profundidades completamente diferentes atrás da lente.

Para contornar esse atraso de pesadelo, integramosElementos de vidro ED (Dispersão Extrabaixa)e aplicar revestimentos de banda larga especializados para que ambos os comprimentos de onda se concentrem exatamente no mesmo plano de nível de mícron no sensor. Além disso, se você estiver voando em alta velocidade em direção a uma superfície altamente refletiva (como uma placa de metal ou um prédio branco), as configurações de infravermelho são notórias pela superexposição localizada ("white-out"). Sem integradoVidro Azulou filtragem especializada para suprimir fantasmas e reflexos secundários, sua IA de navegação experimentará latência severa ou alucinações diretas.

3. A matriz de decisão de fornecimento de FPV: qual se adapta ao seu drone?

Vamos pular a bobagem corporativa e estabelecer uma lista de verificação de engenharia concreta para sua próxima auditoria de hardware:

Adquiriu a lente Blacklight PL100 F1.0 se:

• Os dados de cores não são negociáveis:Seu drone precisa identificar cores específicas de fios, marcadores de perigo, ferrugem estrutural ou equipamentos de busca e resgate sob a luz das estrelas.

• A emissão ativa é um passivo:Você está construindo plataformas de vigilância furtiva, UAVs táticos ou drones de monitoramento da vida selvagem onde raios infravermelhos brilhantes ou holofotes brancos são inaceitáveis.

• Processamento de IA de borda de alta velocidade:Seu computador de bordo não pode se dar ao luxo de desperdiçar ciclos de GPU/NPU executando filtros de nitidez de software ou de eliminação de ruído em uma alimentação turva e com pouca luz. Você precisa de fótons "limpos" de alta fidelidade direto de uma abertura totalmente aberta.

• Nossa recomendação:OPL100 (F1.0, 4mm, M12). Cada unidade passa por rigorosa automaçãoAlinhamento Ativo (Teste AA)em nosso parque de produção para garantir que a inclinação e o Chief Ray Angle (CRA) se alinhem perfeitamente com sensores de 4MP/5MP de última geração antes de sair da linha de fábrica.

Use uma lente otimizada para IR (como a PL071) se:

• Operações Zero-Lux Absolutas:Seu drone FPV opera em minas apagadas, edifícios abandonados ou infraestruturas subterrâneas profundas onde há literalmente zero fótons ambientais para amplificar.

• Restrições orçamentárias rigorosas para aquisições:O projeto é uma implantação massiva e econômica de frota de AGVs de armazém ou drones de perímetro básicos que exigem apenas detecção de limites geométricos básicos e prevenção de obstáculos.

• SLAM / Mapeamento Geométrico Puro:Seus algoritmos de localização se preocupam apenas com a detecção de bordas de alto contraste e recursos espaciais, tornando as informações de cores irrelevantes.

Considerações finais do laboratório

Na óptica de precisão, você não consegue algo de graça.Se você deseja a enorme carga útil de pouca luz de uma lente F1.0, deve investir em compensação estrutural de temperatura e perfis de vidro asféricos para impedir o desvio térmico e o desfoque dos cantos. Se você escolher a rota econômica de IR, você deve garantir que seu fornecedor forneça um verdadeiro co-foco de IR para evitar a cegueira noturna.

Na Shanghai Silk Optical, fabricamos mais de 6 milhões de lentes por mês. Não lidamos com argumentos de vendas genéricos; lidamos com curvas MTF e confiabilidade física. Se você está cansado de adivinhar suas tolerâncias ópticas e deseja falar sobre especificações reais de hardware para seu próximo drone, segurança ou conjunto de visão médica, entre em contato. Vamos construir algo que realmente funcione quando as luzes se apagam.
