Por que as lentes das câmeras precisam sobreviver às mudanças de temperatura
Coloque uma câmera do lado de fora no inverno.
Depois deixe lá até o verão.
A câmera ainda pode ligar. O sensor ainda funciona. A eletrônica ainda está funcionando.
Mas a imagem parece exatamente a mesma?
Não necessariamente.
Essa é uma daquelas coisas que é fácil ignorar ao escolher uma lente de câmera. Uma lente pode parecer perfeitamente nítida em um laboratório em temperatura ambiente, mas se comportar de maneira diferente depois de passar horas em um estacionamento quente ou em um ambiente externo gelado.
A razão é simples:
A lente de uma câmera não é dimensional ou opticamente estável quando a temperatura muda.
E quando se trata de um sistema óptico medido em frações de milímetro, “pequenas” alterações podem se tornar problemas de imagem muito reais.
Uma lente é um sistema mecânico tanto quanto óptico
Quando as pessoas olham para as lentes de uma câmera, geralmente pensam em vidro.
Isso faz sentido. O vidro é para onde vai a luz.
Mas dentro de uma lente real, há muito mais acontecendo.
Existem elementos ópticos, corpos de lentes, espaçadores, suportes, fios, materiais adesivos e, às vezes, elementos ópticos de plástico. Diferentes peças são feitas de materiais diferentes e materiais diferentes respondem de maneira diferente à temperatura.
Quando a temperatura aumenta, os materiais se expandem.
Quando a temperatura cai, eles se contraem.
O problema é que nem todos se expandem ou contraem exatamente na mesma proporção.
Imagine vários elementos ópticos posicionados a distâncias cuidadosamente calculadas entre si.
Agora aqueça toda a lente.
O cilindro da lente se expande. Os elementos ópticos mudam ligeiramente. O espaçamento entre os elementos muda. As propriedades refrativas dos materiais ópticos também podem mudar com a temperatura.
A lente não quebrou.
Nada parece obviamente errado visto de fora.
Mas opticamente, o sistema não está mais exatamente onde o projetista originalmente pretendia que estivesse.
É aí que as coisas começam a ficar interessantes.
O foco pode se mover sem que a câmera se mova
Uma das consequências mais comuns é a mudança de foco.
Uma lente de foco fixo é projetada para que a imagem formada pelo sistema óptico caia no lugar certo em relação ao sensor.
Altere a geometria óptica e a posição de melhor foco poderá se mover.
Isto é particularmente importante para câmeras instaladas permanentemente.
Imagine uma câmera de segurança focada durante a montagem em torno de 23°C.
À noite, a temperatura cai para -20°C.
Durante a tarde seguinte, a caixa da câmera fica sob luz solar direta e fica muito mais quente.
A câmera em si não se moveu.
O sensor não se moveu.
Mas a lente pode ter mudado o suficiente para que o ponto de melhor foco mudasse.
Na fábrica, a imagem parecia nítida.
Lá fora, várias horas depois, pode parecer visivelmente mais suave.
É por isso que “a lente funciona de -20°C a 60°C” e “a lente mantém um bom desempenho óptico de -20°C a 60°C” não são necessariamente a mesma afirmação.
A segunda questão é aquela com a qual os engenheiros realmente se preocupam.
Por que os materiais ópticos são importantes
A temperatura não altera apenas as dimensões físicas de uma lente.
Os materiais ópticos também possuem propriedades de refração dependentes da temperatura.
Isto significa que o comportamento óptico de uma lente pode mudar de duas maneiras ao mesmo tempo:
a geometria muda e o próprio material óptico muda.
Para um sistema óptico simples, o efeito pode ser relativamente pequeno.
Para lentes mais exigentes, especialmente aquelas com múltiplos elementos e requisitos de desempenho rigorosos, essas alterações podem se acumular.
O resultado pode aparecer como mudança de foco, alterações no MTF, comportamento alterado de aberração ou outras alterações na qualidade da imagem.
É também por isso que o design da lente nunca se trata apenas de calcular o caminho óptico em uma temperatura.
Um bom design precisa considerar o ambiente em que a lente realmente irá operar.

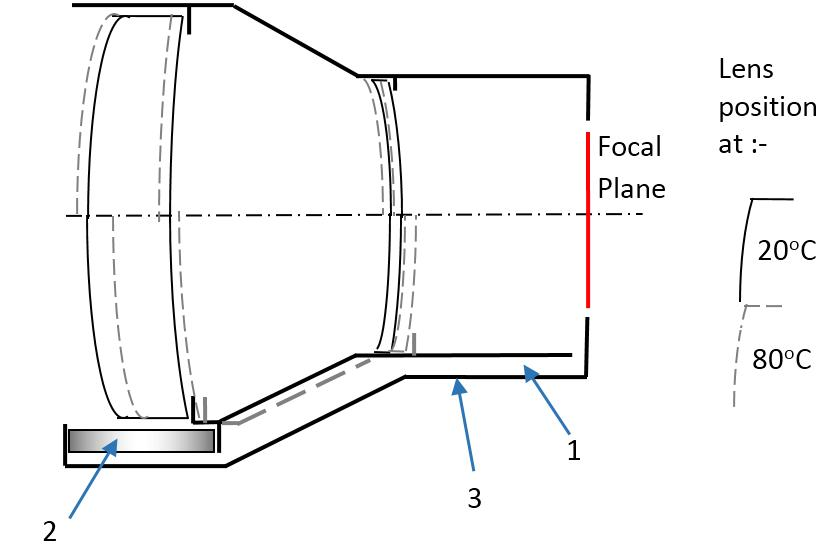

É por isso que existe atermalização
Isso nos leva a um termo que os engenheiros ópticos usam com frequência:
termalização.
Parece complicado, mas a ideia básica é bastante prática.
Se a temperatura vai mudar a lente de qualquer maneira, por que não projetar o sistema óptico de forma que essas mudanças se compensem?
Os engenheiros podem selecionar materiais ópticos com diferentes características térmicas, ajustar o espaçamento dos elementos, escolher materiais mecânicos adequados ou projetar a estrutura mecânica para compensar a expansão térmica.
O objetivo não é necessariamente tornar cada componente individual imune à temperatura.
Isso seria irrealista.
O objetivo é tornar o sistema óptico como um todo menos sensível às mudanças de temperatura.
Isto se torna cada vez mais importante em câmeras automotivas, vigilância externa, visão industrial, drones e outras aplicações onde a câmera não pode viver em uma sala interna confortável.
Câmeras externas têm uma vida muito mais difícil

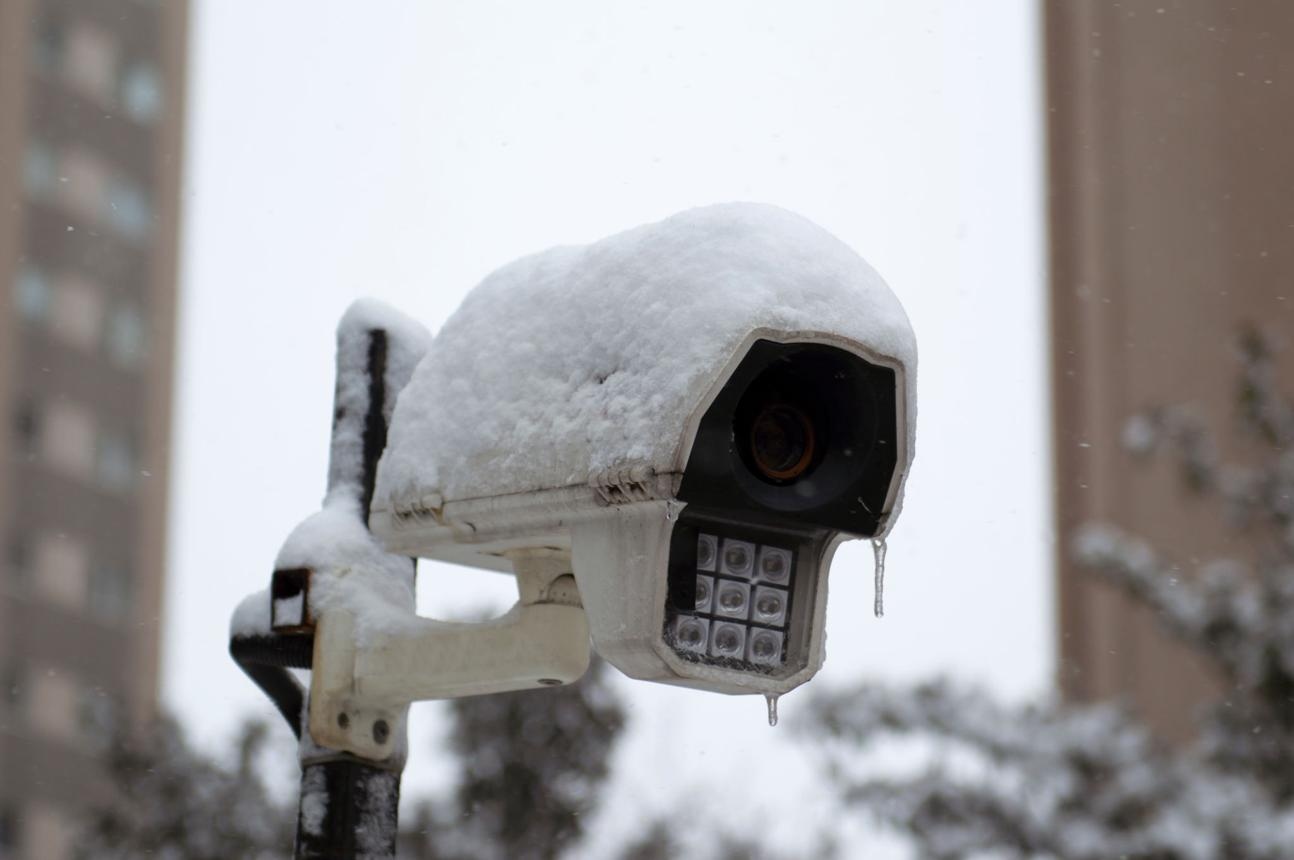

Considere uma câmera de segurança de estacionamento.
À noite, a câmara pode funcionar num ambiente frio.
Durante o dia, a mesma câmera pode ficar dentro de uma caixa escura exposta à luz solar direta. A temperatura dentro da caixa pode ser significativamente diferente da do ar circundante.
Agora imagine fazer isso todos os dias.
A questão não é simplesmente se a lente pode sobreviver a um dia quente ou a uma noite fria.
É se o sistema óptico consegue manter seu desempenho através de repetidas mudanças de temperatura.
É por isso que o ciclo de temperatura é útil durante a avaliação do produto.
Os engenheiros podem expor a lente ou o sistema da câmera a diferentes condições de temperatura e depois verificar se o desempenho óptico permanece dentro da faixa exigida.
Para um fabricante de lentes, esse tipo de teste é muito mais informativo do que simplesmente verificar se a lente ainda liga depois.
Uma câmera que liga não é necessariamente uma câmera que ainda produz uma boa imagem.
Câmeras automotivas levam o problema ainda mais longe
As aplicações automotivas tornam a estabilidade térmica ainda mais importante.
Um veículo pode passar de um ambiente externo frio para a luz solar direta. A câmera pode ser montada atrás de um para-brisa, perto da carroceria do veículo ou em outro local onde as temperaturas locais sejam bastante altas.
A câmera também precisa trabalhar repetidamente nesses ciclos de temperatura durante sua vida útil.
Por esta razão, o desenvolvimento de lentes automotivas muitas vezes presta muita atenção ao comportamento térmico, estabilidade mecânica, alinhamento óptico e consistência a longo prazo.
O mesmo princípio se aplica a outras aplicações de imagem exigentes.
Um drone voando em altitude não experimenta o mesmo ambiente térmico que uma câmera colocada sobre uma mesa.
Uma câmera industrial próxima a máquinas pode sofrer calor contínuo.
Uma câmera de vigilância externa pode enfrentar grandes diferenças de temperatura entre o dia e a noite.
O design óptico deve corresponder ao ambiente real – e não às condições confortáveis do laboratório.
O teste de temperatura é onde a diferença aparece
É também aqui que a diferença entre uma amostra de lente e uma lente pronta para produção se torna aparente.
Durante o desenvolvimento, um design óptico pode funcionar muito bem à temperatura ambiente.
Mas assim que a lente entra em produção em massa, surge outra questão:
O mesmo desempenho óptico pode ser mantido em lotes de produção e em condições de temperatura?
Isso requer mais do que cálculo óptico.
Envolve seleção de materiais, tolerâncias mecânicas, precisão de montagem, inspeção e testes ambientais.
Óptica Boshiaborda a fabricação de lentes como um processo integrado, abrangendo processamento óptico, moldagem de precisão, montagem de lentes e inspeção. Para aplicações com requisitos ambientais exigentes, esta consistência de fabricação torna-se tão importante quanto o design óptico original.
Porque há pouco valor em projetar uma lente que tenha um ótimo desempenho a 23°C se a aplicação real passar a maior parte de sua vida em outro lugar.
Então, todas as lentes precisam de resistência a temperaturas extremas?
Não.
E este é um ponto importante.
Uma lente para uma câmera interna não precisa necessariamente dos mesmos requisitos térmicos que uma câmera automotiva ou um sistema de segurança externo.
Não existe uma “melhor” faixa de temperatura operacional universal.
A especificação correta depende da aplicação.
O que importa é compreender o ambiente real antes de escolher a lente.
Onde a câmera será instalada?
Qual é a faixa de temperatura esperada?
A temperatura mudará lenta ou rapidamente?
A lente sofrerá ciclos repetidos de temperatura?
A aplicação requer foco estável em toda a faixa?
Essas perguntas costumam ser mais úteis do que simplesmente solicitar a classificação de temperatura mais alta em uma planilha de dados.
Uma lente tem que funcionar onde a câmera funciona
Esta é a parte que às vezes é esquecida.
A lente de uma câmera não é testada para que um fabricante possa colocar um número impressionante de temperatura em uma folha de especificações.
O desempenho da temperatura é importante porque a imagem é importante.
Uma lente que permanece mecanicamente intacta, mas perde foco, contraste ou consistência óptica em condições operacionais reais não resolveu realmente o problema.
Para engenheiros ópticos, equipes de compras e fabricantes de câmeras, a melhor pergunta não é:
“Esta lente pode sobreviver à temperatura?”
Isso é:
“Essa lente consegue manter o desempenho óptico que nossa câmera precisa em toda a faixa de temperatura?”
Essa é uma pergunta muito mais útil.
Porque as câmeras não vivem em laboratórios.
Eles vivem em carros, edifícios, drones, máquinas, ruas, fábricas – e cada vez mais, em locais onde a temperatura é tudo menos confortável.
Uma boa lente de câmera não foi projetada para uma temperatura. Ele foi projetado para o ambiente em que a câmera realmente precisa funcionar.
