Dentro de uma fábrica de lentes ópticas: do design à produção em massa

Quando as pessoas olham para a lente de uma câmera, geralmente veem um pequeno componente óptico feito de vidro e plástico.

Mas por trás dessa pequena lente existe um processo muito mais complicado.

Uma lente óptica profissional é o resultado de centenas de decisões de engenharia:

Como a estrutura óptica deve ser projetada?

Quais materiais de vidro devem ser selecionados?

Como a distorção pode ser controlada?

Como a lente pode manter a nitidez em toda a imagem?

Como milhares ou mesmo milhões de unidades podem funcionar de forma consistente?

Uma lente que funciona bem em laboratório é apenas o começo.

O verdadeiro desafio é transformar um design óptico em um produto confiável que possa ser fabricado em grande escala.

Isto é o que acontece dentro de uma moderna fábrica de lentes ópticas.

Etapa 1: Compreender a aplicação antes de projetar a lente

Um mal-entendido comum é que o desenvolvimento da lente começa com a escolha de uma distância focal.

Na realidade, engenheiros ópticos experientes começam com a aplicação.

Uma câmera de vigilância, uma câmera drone, um dispositivo de imagem médica, uma câmera automotiva e um sistema de visão industrial têm requisitos diferentes.

Antes de projetar uma lente, os engenheiros precisam entender:

Qual sensor será usado?

Qual campo de visão é necessário?

Em que ambiente a câmera operará?

O desempenho com pouca luz é importante?

A distorção é aceitável?

Quanta resolução é necessária?

Quais são as limitações mecânicas?

Uma lente de 4 mm para uma câmera de segurança e uma lente de 4 mm para um drone são desafios ópticos completamente diferentes.

Os números podem parecer semelhantes.

Os requisitos de engenharia não são.

Etapa 2: Projeto Óptico e Simulação

Assim que os requisitos estiverem claros, os engenheiros ópticos começam a projetar o sistema de lentes.

O design óptico moderno envolve muito mais do que organizar vários elementos de vidro.

Os engenheiros precisam otimizar vários fatores simultaneamente:

Resolução

Contraste

Distorção

Aberração cromática

Transmissão de luz

Iluminação relativa

Círculo de imagem

Viabilidade de fabricação

Ferramentas de simulação computacional permitem que os engenheiros avaliem diferentes estruturas ópticas antes da produção de amostras físicas.

Este estágio ajuda a responder questões importantes:

A lente consegue atingir a resolução necessária?

Os cantos permanecerão nítidos?

A lente pode funcionar com o sensor selecionado?

Como o desempenho mudará sob diferentes condições?

Um bom design óptico é sempre um equilíbrio.

Uma lente com ângulo extremamente grande, tamanho muito pequeno, grande abertura e alta resolução parece ideal.

Mas a física sempre cria compensações.

Engenheiros ópticos experientes sabem como encontrar o equilíbrio certo para a aplicação.

Etapa 3: Desenvolvimento e teste de protótipo

Após a conclusão do projeto óptico, os protótipos são produzidos.

Este estágio é onde a teoria encontra a realidade.

Uma lente simulada pode parecer perfeita na tela de um computador.

O mundo físico apresenta novos desafios:

Tolerância de fabricação

Variação de materiais

Precisão de montagem

Estrutura mecânica

Compatibilidade do sensor

O teste de protótipo geralmente inclui:

Teste de desempenho óptico

Os engenheiros avaliam:

Resolução

Desempenho do MTF

Distorção

Uniformidade de brilho

Desempenho de cor

Teste Mecânico

A lente também deve atender aos requisitos físicos:

Compatibilidade de montagem

Restrições de tamanho

Precisão de montagem

Confiabilidade estrutural

Testes Ambientais

Dependendo da aplicação, as lentes podem precisar suportar:

Mudanças de temperatura

Vibração

Umidade

Operação de longo prazo

O objetivo do desenvolvimento de protótipos não é simplesmente criar uma boa amostra.

O objetivo é criar um design que possa eventualmente se tornar um produto de produção estável.

Etapa 4: Fabricação óptica de precisão

Após a aprovação, a lente entra em produção em massa.

É aqui que um fabricante óptico profissional mostra sua real capacidade.

A fabricação óptica envolve vários processos:

Processamento de componentes ópticos

Os elementos de vidro precisam de processamento preciso para atingir o desempenho óptico necessário.

Pequenas diferenças em:

Precisão de superfície

Espessura

Curvatura

pode afetar a qualidade final da imagem.

Fabricação e injeção de moldes

Para muitas lentes de câmeras compactas, componentes ópticos de plástico e peças estruturais são amplamente utilizados.

Moldes de precisão são essenciais porque pequenas diferenças dimensionais podem influenciar:

Precisão do foco

Consistência de montagem

Alinhamento óptico

Revestimento de lentes

Os revestimentos ópticos melhoram:

Transmissão de luz

Controle de reflexão

Contraste da imagem

Um processo de revestimento de alta qualidade ajuda a reduzir problemas ópticos indesejados, como reflexos e fantasmas.

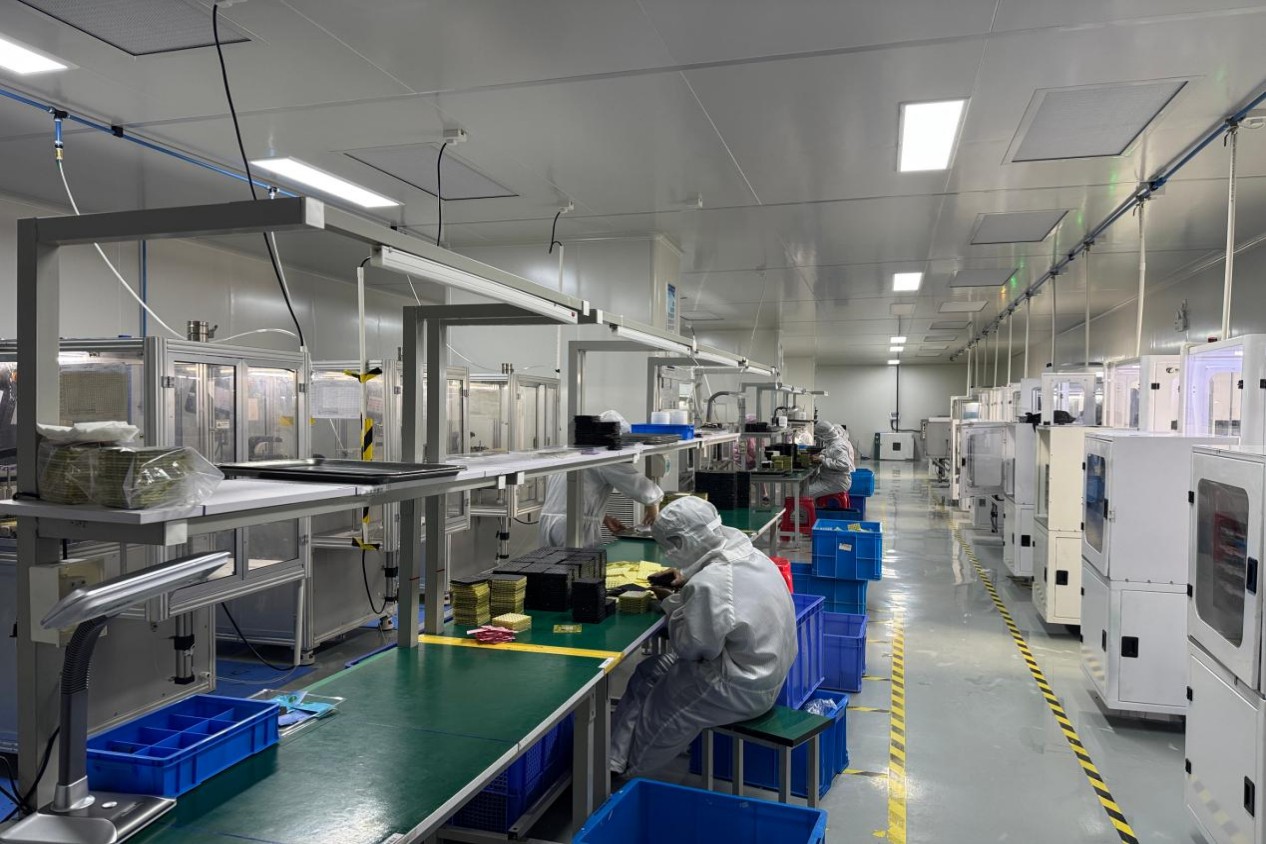

Etapa 5: montagem da lente

A montagem da lente pode parecer simples vista de fora.

No entanto, o alinhamento óptico é extremamente sensível.

Durante a montagem, os engenheiros devem controlar:

Posicionamento do elemento

Espaçamento entre lentes

Alinhamento do eixo óptico

Posição de foco

Mesmo pequenos erros de montagem podem influenciar:

Nitidez

Consistência da imagem

Desempenho do MTF

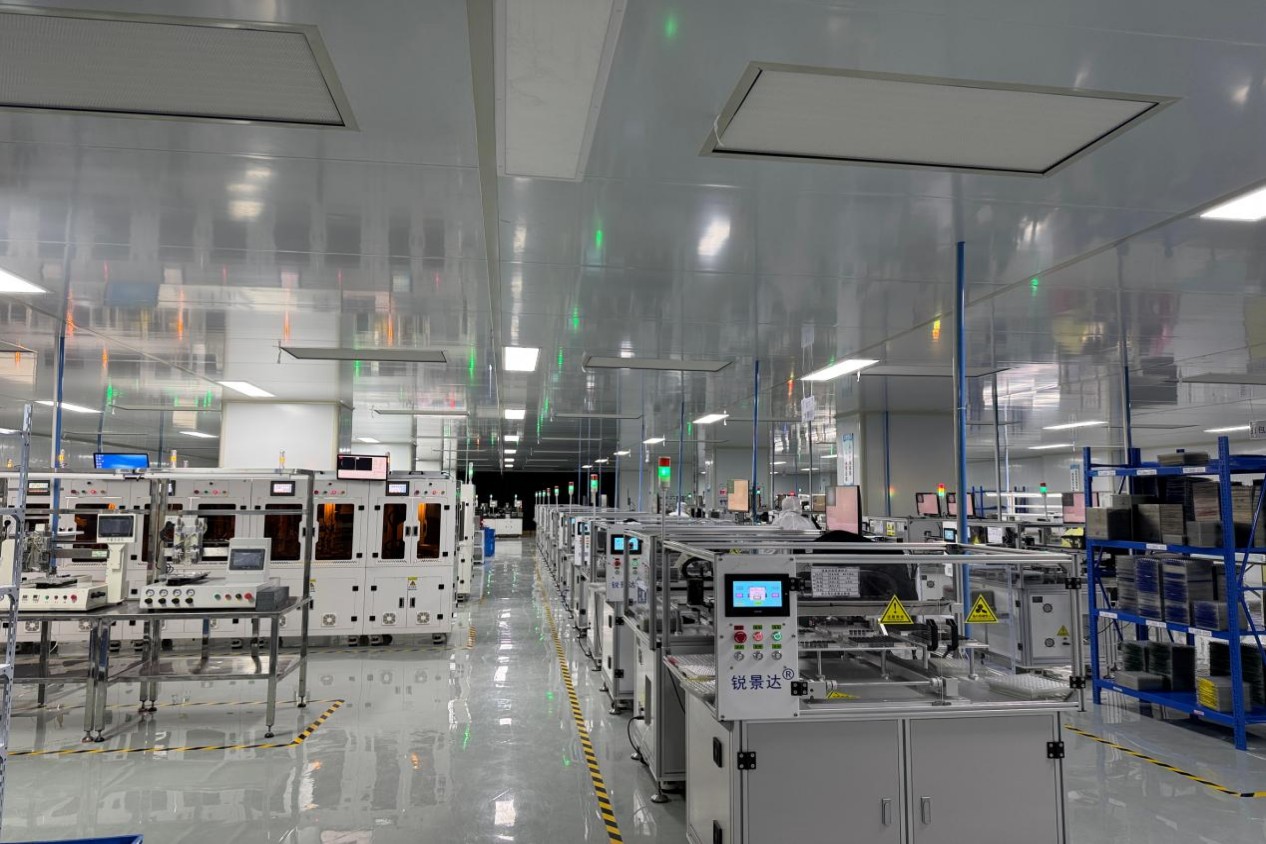

É por isso que os equipamentos automatizados de montagem e inspeção de precisão tornaram-se cada vez mais importantes nas modernas fábricas ópticas.

Etapa 6: Controle de Qualidade e Teste Óptico

Produzir uma lente excelente não é a parte mais difícil.

Produzir milhares de lentes idênticas é.

A produção em massa exige um rigoroso controle de qualidade.

Os fabricantes ópticos profissionais utilizam sistemas de teste para garantir a consistência entre os diferentes lotes de produção.

Os métodos de inspeção comuns incluem:

Teste MTF

Medição óptica

Teste de excentricidade

Inspeção dimensional

Testes ambientais

O propósito é simples:

A lente 10.000 deve ter o mesmo desempenho da primeira amostra aprovada.

Etapa 7: Da produção na fábrica à aplicação do cliente

Uma lente não existe sozinha.

Torna-se parte de um sistema de imagem completo.

Um fabricante profissional de lentes deve compreender o desempenho da lente após a integração.

Por exemplo:

Um fabricante de câmeras de segurança se preocupa com:

Imagem noturna

Reconhecimento de IA

Monitoramento de área ampla

Uma empresa de drones se preocupa com:

Peso

Campo de visão

Desempenho com pouca luz

Um fabricante de robôs se preocupa com:

Precisão

Confiabilidade

Percepção em tempo real

Os melhores fornecedores ópticos não fabricam simplesmente lentes.

Eles ajudam os clientes a resolver problemas de imagem.

Por Dentro da Boshi Optics: Combinando Design Óptico e Capacidade de Fabricação

NoÓptica Boshi, acreditamos que produtos ópticos de sucesso exigem conhecimento de engenharia e experiência em fabricação.

Nosso processo de fabricação óptica abrange vários estágios, incluindo processamento de componentes ópticos, fabricação de moldes de precisão, moldagem por injeção, montagem de lentes e inspeção de qualidade.

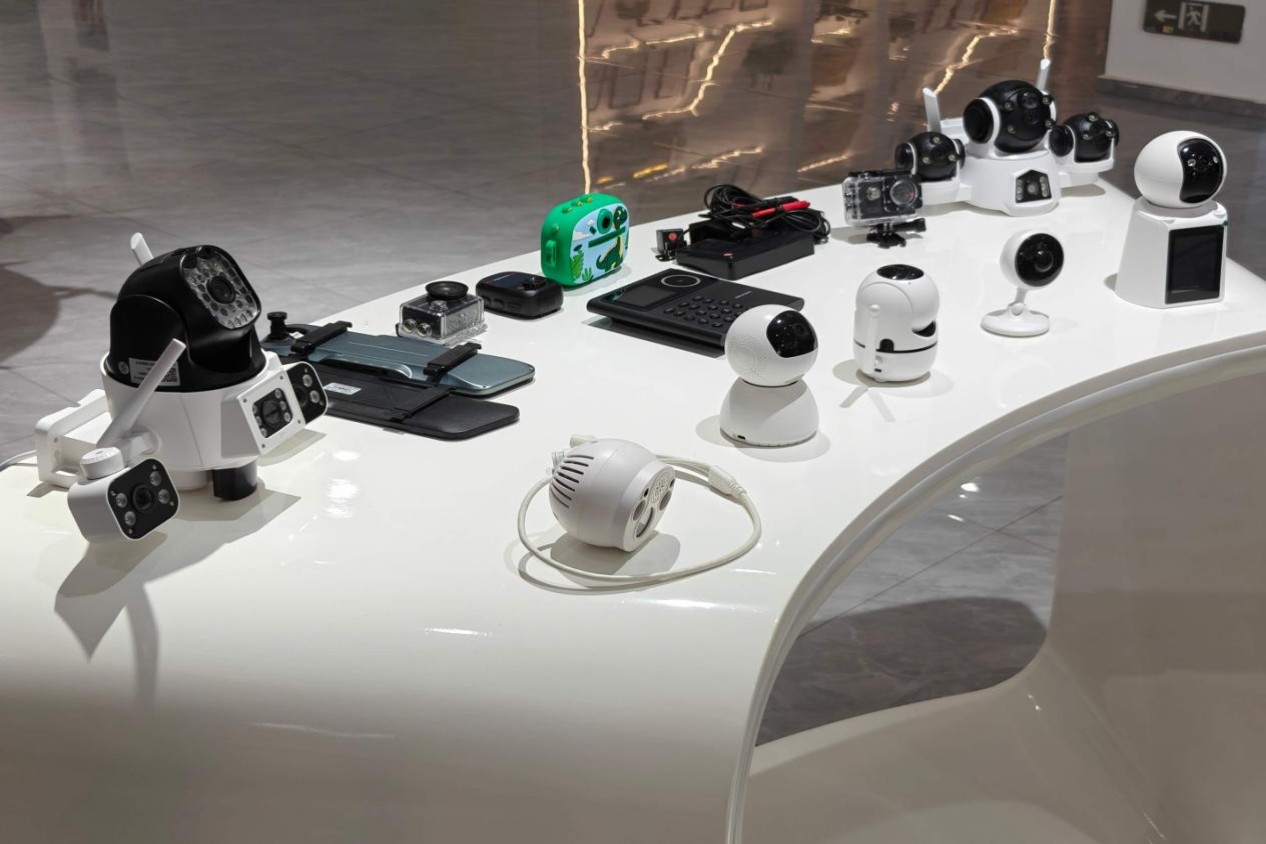

Com recursos que abrangem desenvolvimento óptico, produção, montagem automatizada e testes ópticos, a Boshi Optics oferece suporte a clientes em aplicações como câmeras de segurança, sistemas de visão de IA, drones, imagens automotivas, dispositivos médicos e câmeras industriais.

Porque na fabricação óptica, a capacidade de design e a capacidade de fabricação não podem ser separadas.

Um design óptico perfeito que não pode ser produzido de forma consistente não é um produto de sucesso.

Pensamento final: a lente por trás de cada câmera tem uma história

A lente de uma câmera pode parecer pequena.

Mas criar uma lente confiável requer:

Engenharia óptica

Fabricação de precisão

Experiência de teste

Gerenciamento de produção

Melhoria contínua

A jornada do conceito de design até a produção em massa é onde a verdadeira experiência óptica é construída.

E é isso que separa um fornecedor de lentes de um verdadeiro parceiro de fabricação óptica.
