O que torna um fabricante de lentes ópticas confiável? 7 fatores a verificar

Encontrar um fornecedor de lentes ópticas não é difícil.

Encontrar alguém em quem você possa confiar para um projeto de câmera sério é uma história diferente.

Pesquise online por “fabricante de lentes de câmera” e você encontrará rapidamente muitas empresas que oferecem lentes CCTV, lentes automotivas, óptica de visão de máquina, lentes de drone, lentes médicas e produtos ópticos personalizados.

Os catálogos podem ser semelhantes.

Os preços podem parecer atraentes.

As diferenças reais geralmente aparecem mais tarde – quando você precisa de uma alteração no design, quando a amostra não corresponde à câmera ou quando 10.000 unidades de produção precisam ter um desempenho exatamente igual às 10 primeiras.

Do ponto de vista do comprador, há sete coisas que vale a pena verificar antes de escolher um fabricante de lentes ópticas.

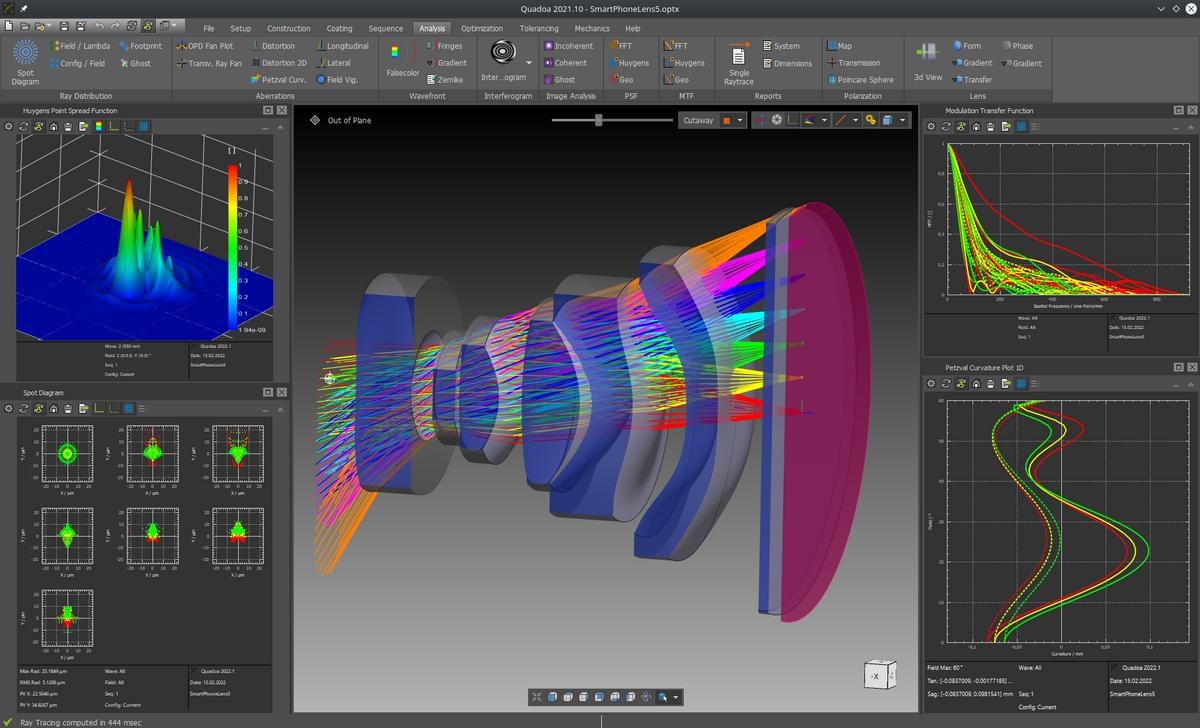

1. Capacidade de design óptico

Esta deve ser a primeira pergunta.

Não:

“Quantos modelos de lentes você tem?”

Mas:

“Você pode projetar ou otimizar uma lente para minha aplicação real?”

Um fabricante óptico profissional deve compreender a relação entre:

Tamanho do sensor

Tamanho do pixel

Distância focal

Campo de visão

Abertura

CRA

Círculo de imagem

Distorção

Resolução

Isto é importante porque a seleção da lente não é simplesmente uma questão de combinar a distância focal.

Uma lente de 4 mm, por exemplo, pode produzir resultados muito diferentes dependendo do sensor, do círculo da imagem, da estrutura óptica e da aplicação.

O melhor fornecedor não é necessariamente aquele com o maior catálogo.

É aquele que pode dizer por que uma solução óptica específica funcionará – ou não –.

2. Capacidade de desenvolvimento de protótipo

Uma boa folha de especificações é útil.

Uma boa amostra é melhor.

Antes da produção em massa, os compradores precisam saber se o fabricante pode passar rapidamente de um conceito óptico para um protótipo físico e avaliá-lo em condições reais.

Um processo de protótipo sério deve considerar:

Compatibilidade real do sensor

Campo de visão necessário

Dimensões mecânicas

Qualidade da imagem

Posição de foco

Distorção

Desempenho com pouca luz

Requisitos ambientais

Isto é especialmente importante para lentes personalizadas.

O primeiro protótipo não precisa ser perfeito.

O que importa é se o fabricante consegue identificar problemas e melhorar o design de forma eficiente.

É aí que a experiência em engenharia começa a aparecer.

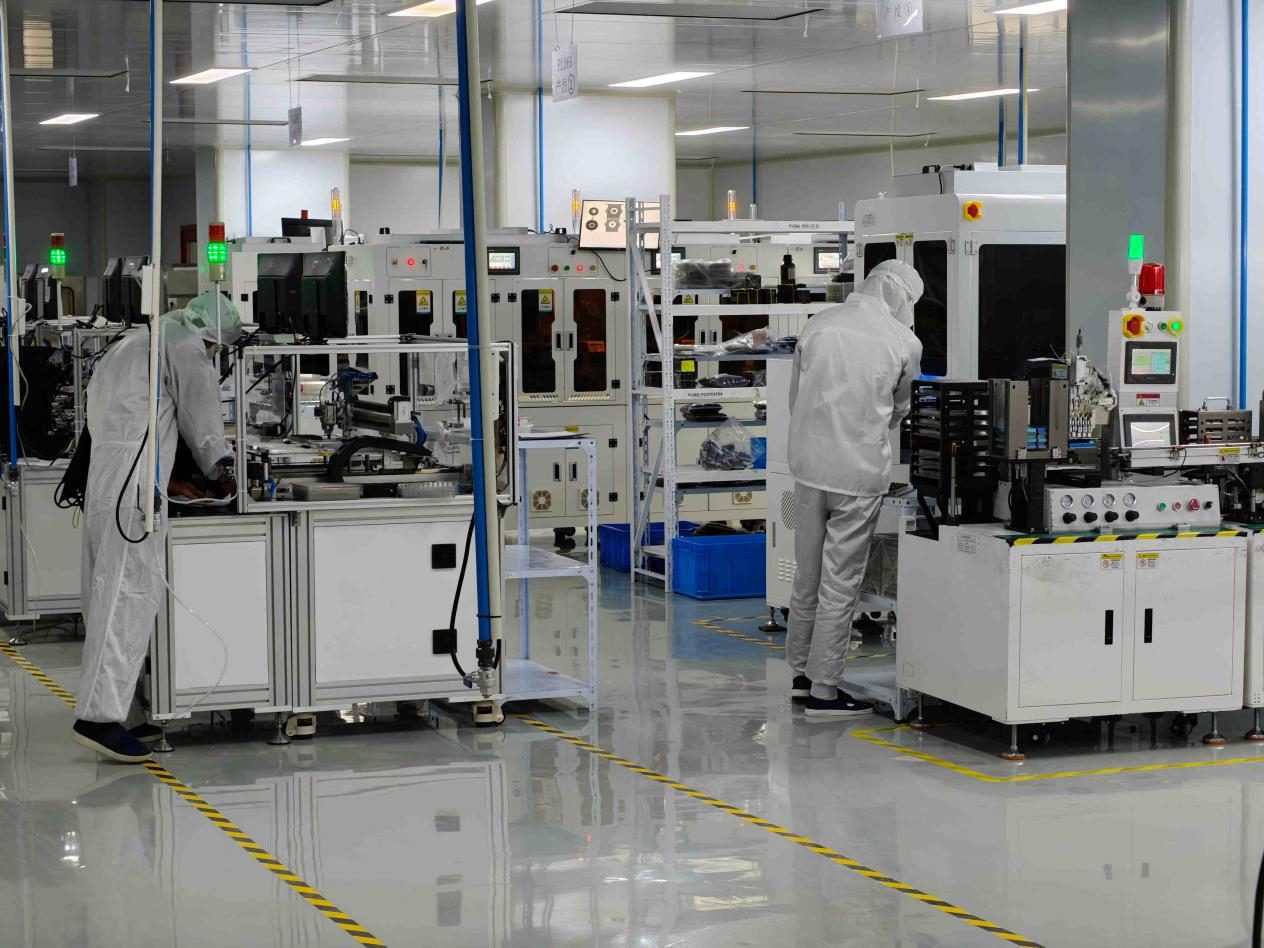

3. Capacidade de fabricação

Isto parece óbvio, mas é frequentemente esquecido.

Um fabricante pode ser capaz de produzir uma boa amostra, mas terá dificuldades quando o pedido se tornar grande.

Ao avaliar a capacidade de produção, os compradores devem olhar além do tamanho da fábrica e perguntar:

Quais processos são controlados internamente?

Qual é a capacidade de produção mensal?

Quão automatizada é a montagem?

Como são tratados os gargalos de produção?

A capacidade pode aumentar com a procura?

De acordo com oÓptica Boshicatálogo da empresa, a cadeia de fabricação abrange processamento a frio de lentes ópticas, fabricação de moldes de precisão e moldagem por injeção, montagem de lentes e inspeção de qualidade. A empresa também reporta uma produção mensal de lentes superior a 2 milhões de unidades em suas informações de fabricação mais amplas.

Esse tipo de estrutura integrada é importante porque a fabricação óptica envolve muitos processos interconectados.

Quando projeto, moldagem, montagem e inspeção estão intimamente ligados, fica mais fácil controlar o produto final.

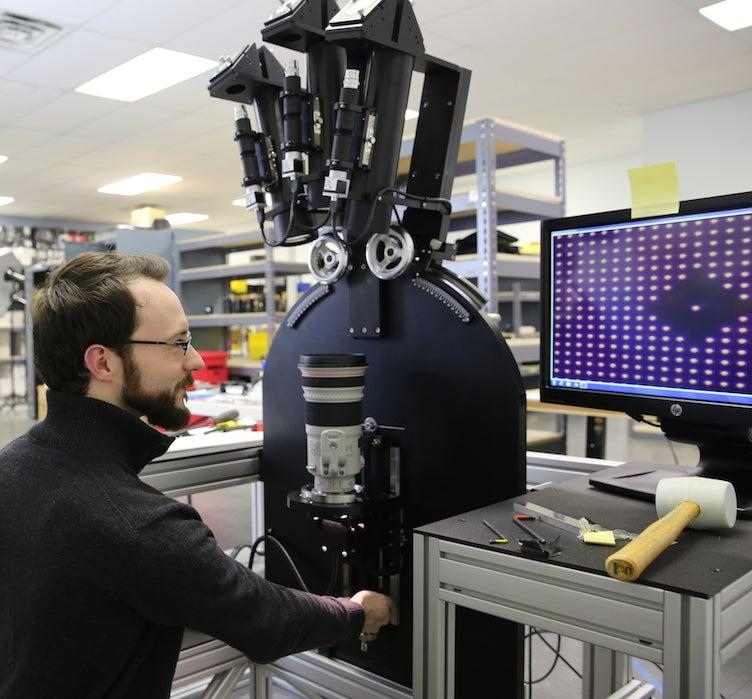

4. MTF e testes ópticos

Se um fornecedor lhe disser:

“Nossas lentes são muito nítidas.”

Perguntar:

“Como você mede isso?”

Esta é uma pergunta surpreendentemente útil.

A fabricação óptica profissional requer testes objetivos.

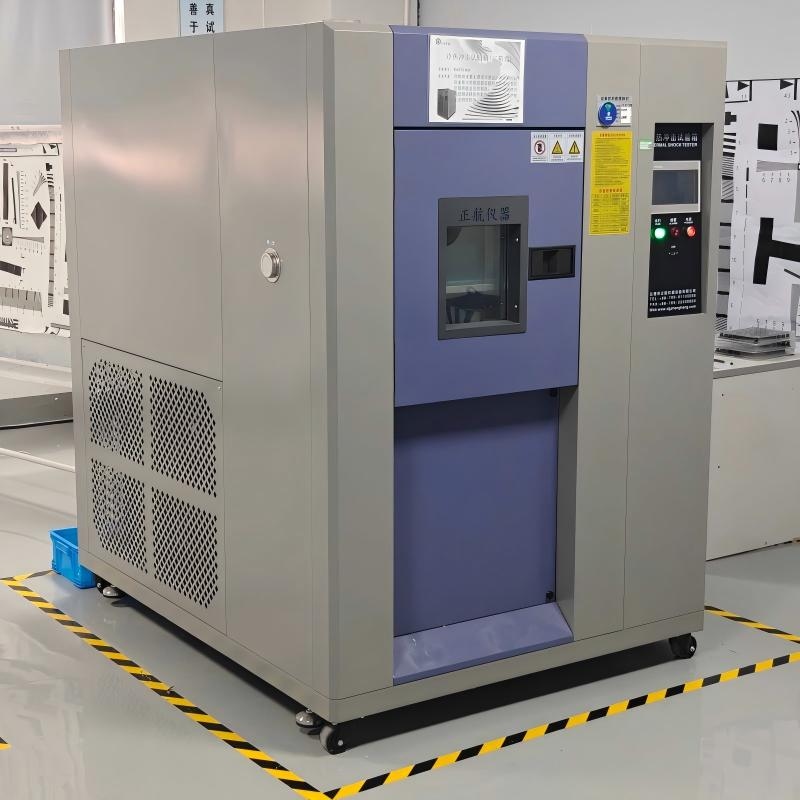

O catálogo Boshi Optics lista equipamentos incluindo sistemas de medição MTF, sistemas automatizados de classificação MTF, testadores de excentricidade, equipamentos de medição 2D Mitutoyo, sistemas de medição 3D Panasonic e câmaras de ciclagem de temperatura.

O teste MTF é particularmente importante porque fornece uma imagem mais significativa da resolução óptica do que simplesmente afirmar que uma lente tem “4MP”, “8MP” ou “alta resolução”.

Para os compradores, o importante não é se a fábrica possui uma máquina de aparência impressionante.

A questão importante é:

Como esse equipamento é realmente usado para controlar a qualidade da produção?

5. Sistema de Gestão da Qualidade

As certificações não tornam uma lente automaticamente perfeita.

Mas um fabricante sem uma gestão de qualidade estruturada pode criar dores de cabeça muito maiores durante a produção em massa.

Um comprador deve compreender:

Inspeção de material recebido

Controle de processo

Inspeção final

Rastreabilidade de lote

Manuseio de produtos não conformes

Ações corretivas

Gerenciamento de mudanças de engenharia

Os materiais da empresa Boshi Optics listam certificações, incluindoISO 9001:2015, ISO 14001:2015, ISO 45001:2018 e IATF 16949:2016.

Especialmente para projetos relacionados ao setor automotivo, um sistema de qualidade estruturado torna-se ainda mais importante porque a consistência da produção e a rastreabilidade não são detalhes opcionais.

6. Flexibilidade OEM/ODM

Um fornecedor pode ter um catálogo padrão muito impressionante.

Aí você pergunta:

“Você pode mudar o cano?”

De repente, as coisas ficam complicadas.

É por isso que a capacidade OEM/ODM deve ser avaliada antecipadamente.

Os requisitos comuns podem incluir:

Diferentes distâncias focais

Diferentes campos de visão

Dimensões mecânicas personalizadas

Montagens diferentes

Correspondência de sensores

Requisitos de corte de IR ou co-foco de IR

Construção impermeável

Compensação de temperatura

Estruturas ópticas personalizadas

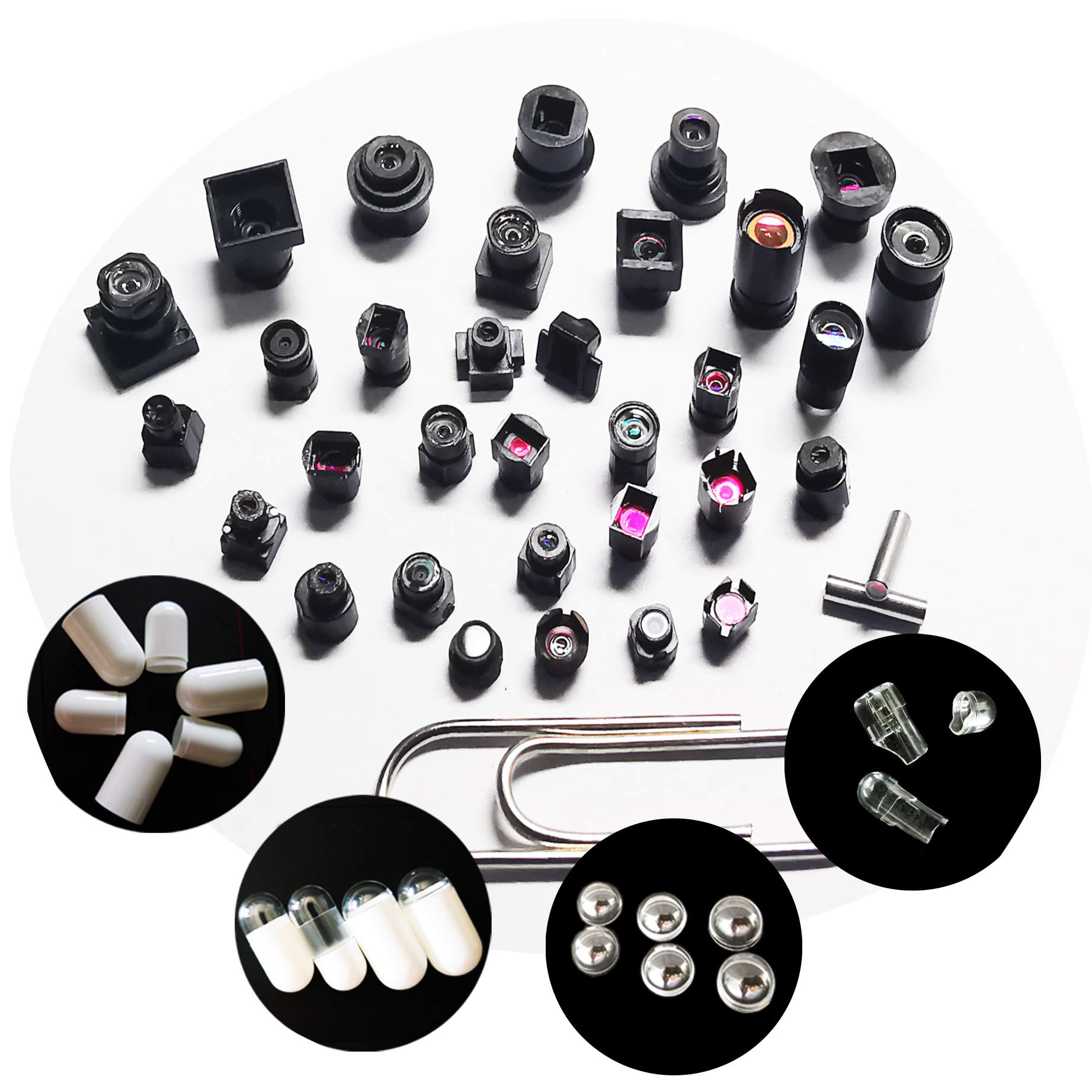

Os materiais da Boshi Optics identificam explicitamente produtos ópticos personalizados e serviços OEM/ODM como parte de sua oferta comercial. O catálogo também apresenta lentes de vidro personalizadas e outros produtos ópticos além das lentes padrão para câmeras de segurança.

A verdadeira vantagem da customização não é simplesmente conseguir um produto diferente.

É poder otimizar o sistema óptico ao redor da câmera do cliente.

7. Consistência na produção em massa

Este é o fator que eu provavelmente colocaria em primeiro lugar se o projeto já estivesse caminhando para a produção em volume.

Porque produzir uma boa lente não é a parte mais difícil.

Produzir milhares de lentes boas que se comportam como a amostra aprovada.

Pequenas variações em:

 Centralização da lente

Espaçamento entre elementos

Dimensões do barril

Posição de montagem

Aplicação adesiva

Posição de foco

pode influenciar o desempenho da imagem.

É por isso que a montagem automatizada e a inspeção automatizada podem se tornar extremamente valiosas.

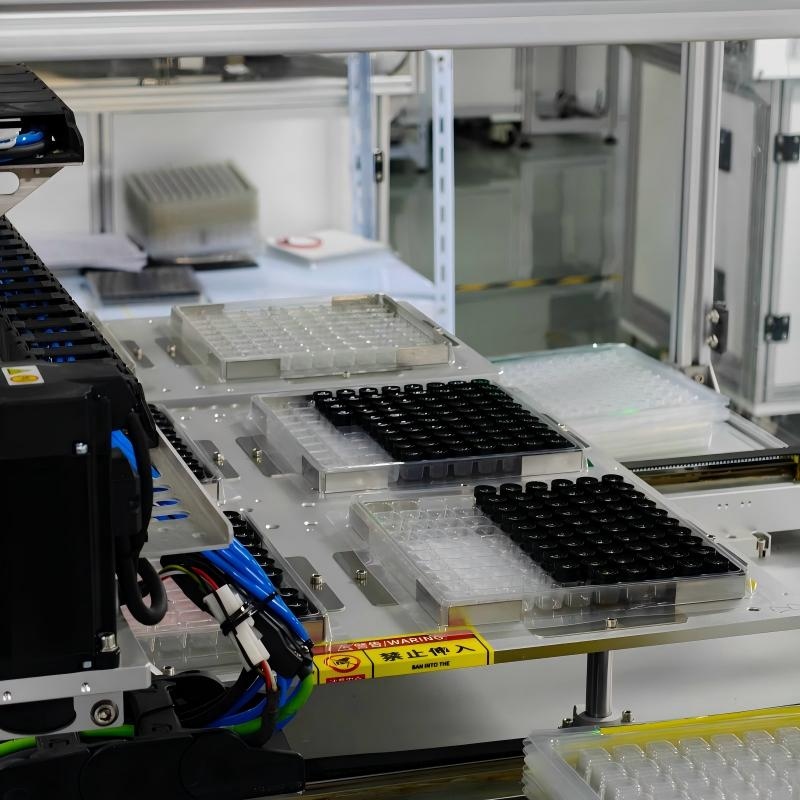

Os equipamentos listados da Boshi Optics incluem máquinas de montagem totalmente automáticas, sistemas de montagem guiados por visão, sistemas de montagem de vários estágios, classificação automática de MTF e outros equipamentos de inspeção.

Para um comprador, isso significa algo muito prático:

A conversa não deve parar em “Você consegue fazer essa lente?”

Perguntar:

“Como você garantirá que a lente 50.000 tenha o desempenho da amostra?”

Essa é a questão que separa a capacidade de desenvolvimento da capacidade de produção.

E quanto ao preço?

Claro, o preço é importante.

Ninguém compra lentes ópticas sem olhar a cotação.

Mas o preço deve ser avaliado no contexto.

Uma lente mais barata pode ficar cara se causar:

Retrabalho da câmera

Baixo rendimento de montagem

Calibração adicional

Atrasos na produção

Devoluções do cliente

Falhas de campo

Da mesma forma, o fornecedor mais caro não é automaticamente o melhor.

A melhor pergunta é:

Qual fornecedor me oferece o menor risco geral do projeto?

Para projetos de câmeras de longo prazo, a consistência e o suporte de engenharia podem valer muito mais do que uma pequena diferença no preço unitário.

Uma lista de verificação prática para compradores

Antes de aprovar um fabricante de lentes ópticas, eu faria estas sete perguntas:

1.Você pode explicar por que esta lente corresponde ao meu sensor?

2.Você pode fornecer um protótipo funcional para teste?

3.Quais processos de fabricação são controlados internamente?

4.Como você mede o MTF e outros parâmetros ópticos?

5.Qual sistema de gestão de qualidade você opera?

6.Quanta personalização você pode suportar?

7.Como você garante consistência durante a produção em massa?

Se o fornecedor puder responder a essas perguntas com clareza, provavelmente você está tendo a conversa certa.

Se a conversa continuar voltando ao preço, entrega e catálogo de produtos, talvez você ainda não esteja conversando com o parceiro técnico certo.

Por que a integração da manufatura é importante

Os produtos ópticos são extraordinariamente sensíveis a pequenas variações de fabricação.

É por isso que uma cadeia de abastecimento integrada pode proporcionar uma vantagem importante.

As informações de fabricação da Boshi Optics descrevem uma cadeia que abrange processamento de lentes ópticas, fabricação de moldes de precisão e moldagem por injeção, montagem de lentes e inspeção de qualidade. Sua lista de equipamentos também inclui sistemas automatizados de montagem e inspeção óptica.

Isto permite ao fabricante abordar um projeto de mais de uma direção.

Se um resultado óptico não for satisfatório, a resposta pode envolver o design óptico.

Ou moldagem.

Ou tolerâncias mecânicas.

Ou montagem.

Ou testando.

Ser capaz de conectar esses estágios costuma ser mais valioso do que simplesmente ter um grande catálogo de produtos.

Mais uma coisa: pergunte sobre comunicação

Isso parece um pequeno problema.

Não é.

Projetos ópticos envolvem muitas idas e vindas:

“Podemos reduzir o TTL?”

“Isso pode funcionar com nosso sensor?”

“O que acontece com o FOV se mudarmos o círculo da imagem?”

“Você pode melhorar a resolução da borda?”

“Podemos manter a mesma habitação?”

Um fornecedor confiável deve ser capaz de transformar essas questões em discussões de engenharia, em vez de simplesmente responder “sim” ou “não”.

E às vezes a melhor resposta de um bom fornecedor é:

“Precisamos testá-lo primeiro.”

Essa não é uma resposta fraca.

Geralmente é muito mais confiável.

Consideração final: escolha um fabricante, não apenas um fornecedor

Ao selecionar um fabricante de lentes ópticas, os compradores geralmente começam com três coisas:

Preço. Produto. Entrega.

Isso é importante.

Mas para um projeto sério, há mais quatro questões:

Eles podem projetá-lo?

Eles podem testar?

Eles podem fabricá-lo de forma consistente?

Eles podem me apoiar quando algo dá errado?

Essa é a verdadeira diferença entre comprar uma lente e construir uma cadeia de abastecimento confiável.

A Boshi Optics combina desenvolvimento óptico, fabricação integrada, montagem automatizada, testes ópticos, gerenciamento de qualidade e recursos OEM/ODM para atender clientes em segurança, automotiva, imagens médicas e outras aplicações ópticas.

Para compradores que procuram um fabricante de lentes ópticas na China, é isso que deve ser avaliado.

Não quem tem o catálogo mais longo.

Não quem dá a cotação mais rápida.

E não necessariamente quem dá o preço mais baixo.

Escolha o fabricante que ainda possa entregar quando o projeto ficar complicado.
