Teste MTF explicado: como os engenheiros avaliam o desempenho das lentes

Ao selecionar uma lente de câmera, muitos compradores observam especificações como distância focal, abertura, tamanho do sensor e suporte a megapixels.

No entanto, uma questão é muitas vezes esquecida:

Como os engenheiros sabem se uma lente é realmente boa?

A resposta é o teste óptico.

Entre todos os métodos de avaliação de lentes, o teste MTF é uma das ferramentas mais importantes utilizadas pelos engenheiros ópticos para medir o desempenho real das lentes.

A MTF ajuda a responder a uma pergunta simples, mas crítica:

Quanto detalhe e contraste uma lente pode realmente fornecer ao sensor de imagem?

É por isso que fabricantes profissionais de câmeras, engenheiros ópticos e fornecedores de lentes prestam muita atenção aos dados do MTF.

Porque uma lente não é julgada pelo que está escrito em uma folha de especificações.

É julgado pela qualidade da imagem que produz.

O que é MTF?

MTF significa Função de transferência de modulação.

O nome parece complicado, mas o conceito é relativamente simples.

Uma lente não captura uma imagem perfeitamente. Durante o processo de imagem, alguns detalhes e contraste são inevitavelmente perdidos.

O MTF mede a eficácia com que uma lente transfere o contraste do mundo real para o sensor da câmera.

Em termos simples:

Um MTF mais alto significa que a lente pode reproduzir detalhes mais finos com melhor contraste.

Por exemplo:

Imagine fotografar um prédio com muitas janelas pequenas.

Uma lente com baixo desempenho óptico pode capturar a forma geral do edifício, mas perder os detalhes das janelas individuais.

Uma lente com forte desempenho MTF pode preservar essas estruturas finas com mais clareza.

Essa capacidade de reproduzir detalhes é o que os engenheiros chamam de resolução óptica.

Por que os megapixels não são suficientes

Um mal-entendido comum na indústria de câmeras é:

“Mais megapixels sempre significam melhor qualidade de imagem.”

No entanto, o sensor é apenas uma parte do sistema de imagem.

Um sensor de 8 MP não produz automaticamente uma imagem com qualidade de 8 MP.

A lente deve ser capaz de resolver detalhes suficientes para que o sensor use esses pixels de maneira eficaz.

Se o desempenho da lente for insuficiente, o sensor pode simplesmente capturar uma versão maior de uma imagem suave.

É por isso que os engenheiros costumam dizer:

O sensor registra informações, mas a lente determina quanta informação chega ao sensor.

O teste MTF ajuda a avaliar se a lente pode realmente suportar a capacidade de resolução do sistema de câmera.

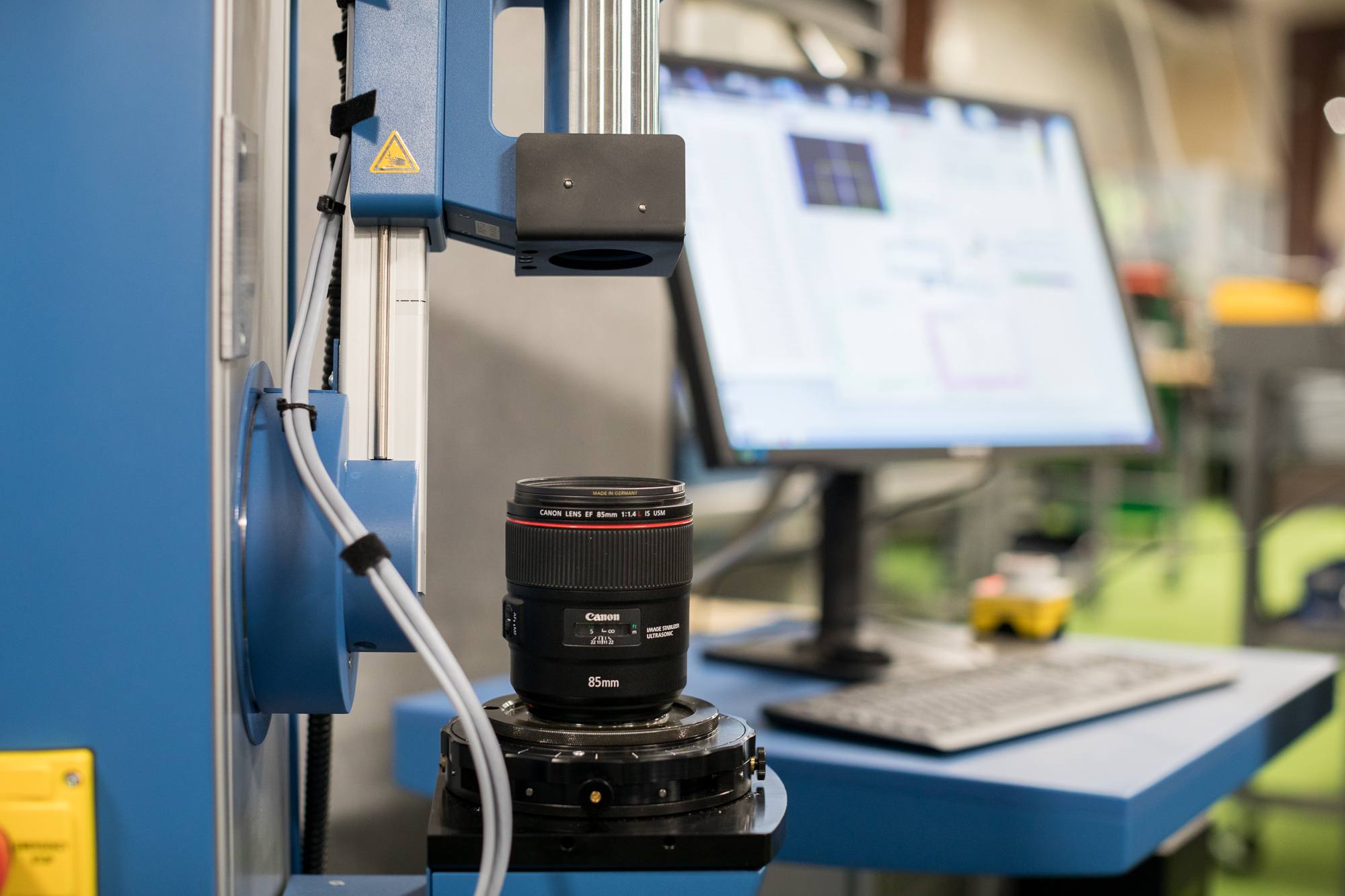

Como os engenheiros realizam testes de MTF

Durante os testes de MTF, os engenheiros normalmente usam um ambiente de teste controlado.

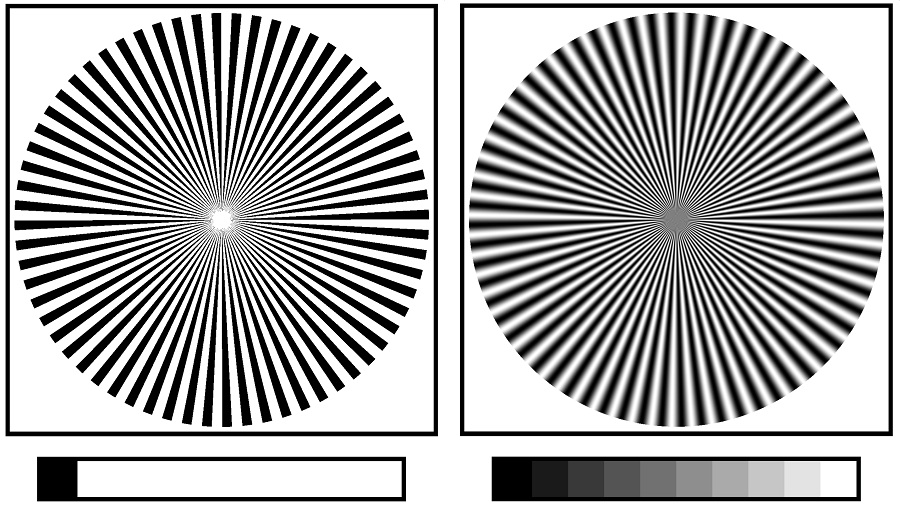

Uma lente é montada com um sensor de câmera específico ou sistema de medição óptica e testada usando padrões especialmente projetados.

O sistema analisa quão bem a lente reproduz diferentes níveis de detalhe.

Vários fatores são avaliados:

1. Capacidade de resolução

A lente é testada para determinar quão bem ela pode reproduzir estruturas finas.

Isto é especialmente importante para:

Câmeras de segurança

Sistemas de inspeção industrial

Visão mecânica

Imagens médicas

Câmeras AI

Uma lente pode parecer nítida em um nível básico, mas falhar ao capturar objetos pequenos ou detalhes distantes.

2. Desempenho de contraste

Resolução não é apenas ver linhas.

Uma boa lente também deve manter o contraste.

Por exemplo, dois objetos podem ter limites claros na realidade, mas uma lente de baixa qualidade pode fazer com que pareçam mesclados porque a diferença de contraste é reduzida.

O MTF avalia quão bem a lente mantém o contraste em diferentes níveis de detalhe.

3. Desempenho central e de borda

Um erro comum ao avaliar lentes é verificar apenas a área central.

No entanto, aplicações reais exigem desempenho em toda a imagem.

Para câmeras de segurança grande angular ou câmeras drone, o desempenho de borda é particularmente importante.

Uma lente pode fornecer excelente nitidez central, mas apresentar clareza reduzida perto dos cantos.

Os testes MTF permitem que os engenheiros avaliem:

Resolução central

Desempenho no meio-campo

Nitidez das bordas

Uma lente bem projetada deve manter um desempenho equilibrado em toda a imagem.

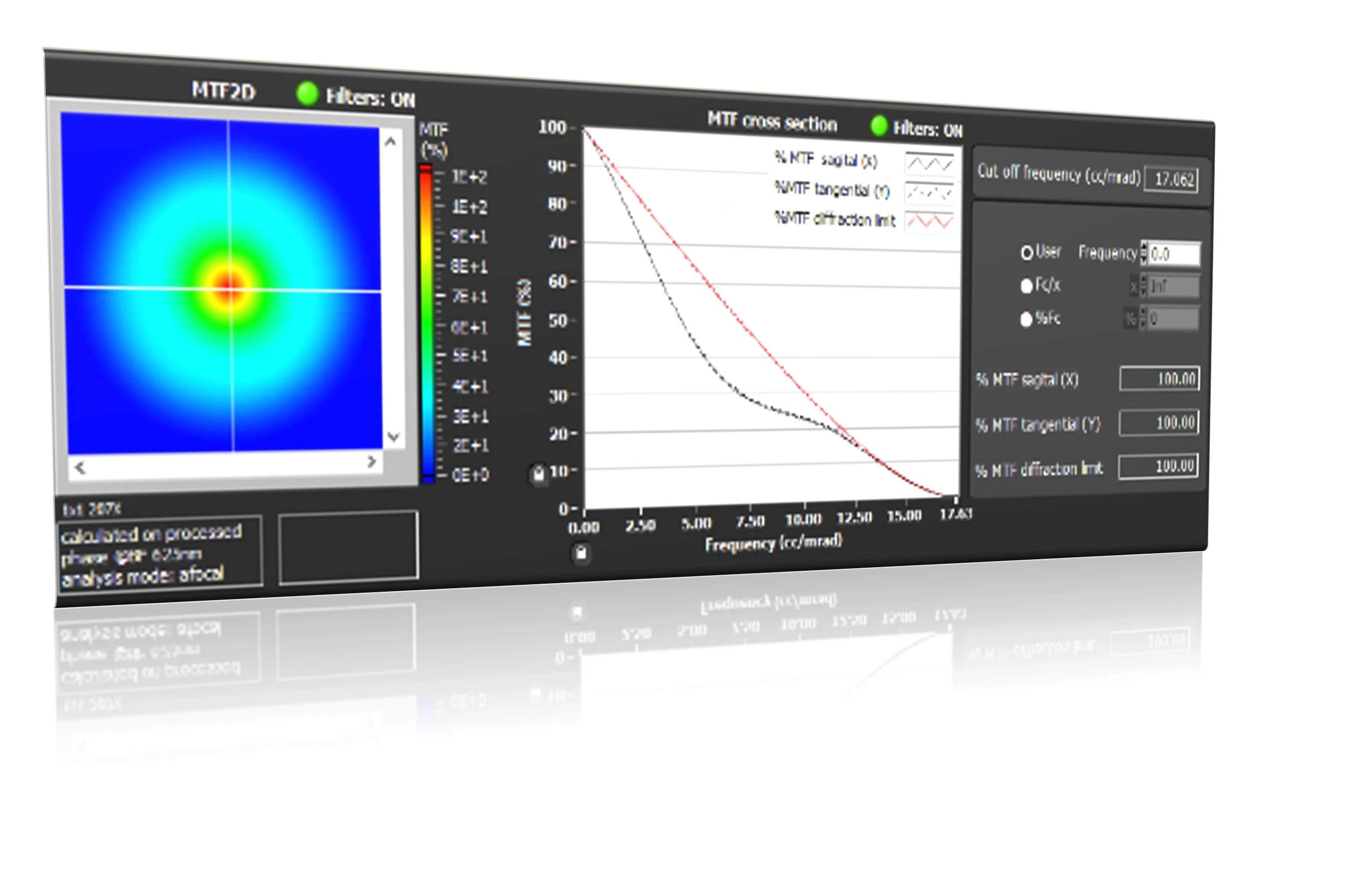

Compreendendo as curvas MTF

Os resultados do MTF geralmente são exibidos como um gráfico.

Embora os gráficos MTF possam parecer técnicos, a ideia básica é simples.

O eixo horizontal geralmente representa a frequência espacial.

Isso significa quão finos são os detalhes.

O eixo vertical representa a transmissão de contraste.

Um valor mais alto significa que a lente mantém mais contraste.

Geralmente:

Alto MTF em baixas frequências significa boa reprodução de contraste

Alto MTF em altas frequências significa melhor resolução de detalhes finos

Uma lente com forte desempenho mantém valores MTF mais altos à medida que os detalhes ficam mais precisos.

Por que o MTF é importante em diferentes aplicações

Diferentes aplicações de câmera têm diferentes requisitos ópticos.

Vigilância de Segurança

As câmeras de segurança geralmente operam em condições desafiadoras:

Pouca luz

Longas distâncias

Cenas amplas

Movimentar objetos

Uma lente com bom desempenho MTF pode ajudar a manter:

Detalhes faciais

Informações do veículo

Precisão do reconhecimento de objetos

Especialmente em sistemas de vigilância baseados em IA, a qualidade da imagem afeta diretamente o desempenho da detecção.

Visão Industrial

Os sistemas de visão mecânica geralmente inspecionam pequenas diferenças.

Os exemplos incluem:

 Defeitos do produto

Erros de fabricação

Posicionamento de componentes

Uma pequena perda de detalhes pode afetar a precisão da inspeção.

Lentes de alto MTF fornecem dados de imagem mais claros e confiáveis.

Robótica e visão de IA

Os robôs dependem de câmeras para compreender seu ambiente.

Eles precisam reconhecer:

Objetos

Obstáculos

Pessoas

Movimento

A má resolução óptica cria incerteza para os algoritmos de IA.

O melhor desempenho da lente proporciona uma entrada visual mais limpa.

Imagens Médicas

Os dispositivos médicos geralmente requerem sistemas ópticos compactos, mas de alto desempenho.

Nessas aplicações, a clareza da imagem pode influenciar diretamente no diagnóstico e na análise.

A MTF ajuda os engenheiros a garantir que os sistemas ópticos atendam aos rígidos requisitos de imagem.

MTF não é o único padrão de avaliação de lentes

Embora o MTF seja extremamente importante, os engenheiros não avaliam as lentes usando apenas um parâmetro.

Uma avaliação óptica completa também pode incluir:

Distorção

Aberração cromática

Iluminação relativa

Ghosting

Alargamento

Estabilidade de foco

Desempenho de temperatura

Tolerância mecânica

Uma lente com excelente MTF, mas com baixa confiabilidade, pode não ser adequada para produtos do mundo real.

A engenharia óptica é sempre uma questão de equilíbrio.

A melhor lente não é simplesmente aquela com o maior número.

É aquele que apresenta desempenho confiável na aplicação pretendida.

Como os fabricantes de lentes profissionais usam dados MTF

Para os fabricantes ópticos, os testes MTF não são apenas uma ferramenta de desenvolvimento.

É também um importante método de controle de qualidade.

Durante o desenvolvimento de lentes, os engenheiros usam os resultados do MTF para:

Otimizar o design óptico

Ajustar estruturas de lentes

Comparar diferentes materiais

Melhorar a precisão da montagem

Durante a produção em massa, os testes de MTF ajudam a garantir a consistência entre os diferentes lotes.

Isto é especialmente importante porque produzir um protótipo excelente é muito mais fácil do que produzir milhares de lentes idênticas.

Um fabricante confiável de lentes deve controlar o design óptico e os processos de fabricação.

Boshi Optics: Foco no desempenho óptico real

Na Boshi Optics, entendemos que os clientes não compram lentes apenas por causa das especificações.

Eles adquirem desempenho de imagem confiável.

Para aplicações que incluem vigilância de segurança, visão de IA, drones, câmeras automotivas, imagens médicas e sistemas industriais, a qualidade óptica afeta diretamente a experiência do produto final.

Através do design óptico, fabricação de precisão e avaliação de desempenho, a Boshi Optics se concentra na criação de soluções de lentes que oferecem qualidade de imagem estável em aplicações do mundo real.

Porque em sistemas de câmeras modernos:

Mais pixels não significam automaticamente mais informações.

Óptica melhor cria imagens melhores.

E imagens melhores criam decisões melhores.

Conclusão

O teste MTF é uma das ferramentas mais valiosas que os engenheiros usam para compreender o desempenho das lentes.

Ele revela o que os números de megapixels não podem mostrar:

Quão claramente uma lente reproduz detalhes

Quão bem mantém o contraste

Se a nitidez é consistente em toda a imagem

Se o sistema óptico pode realmente suportar o sensor

Ao escolher uma lente de câmera, é essencial olhar além das especificações e compreender o desempenho óptico.

Uma lente de alta qualidade não é simplesmente um pedaço de vidro.

É a base que permite o funcionamento de todo o sistema de imagem.
