Além dos megapixels: o que realmente determina a resolução da lente da câmera

Há uma especificação que aparece em quase todas as fichas técnicas de câmeras modernas:

Megapixels.

5 MP. 8 MP. 12 MP. 24 MP.

O número é fácil de entender, fácil de comparar e muito fácil de comercializar.

Mas se você passou bastante tempo desenvolvendo sistemas de câmeras, eventualmente se deparará com uma pergunta incômoda:

A lente pode ser realresolver o que o sensor é capaz de capturar?

É aqui que as coisas ficam mais interessantes.

Um sensor de 8 MP não fornece automaticamente uma imagem com qualidade de 8 MP. O sensor fornece a capacidade de amostragem, mas a lente precisa fornecer detalhes ópticos suficientes para que esses pixels sejam úteis.

Em outras palavras, uma câmera não é uma competição entre megapixels de sensores.

É um sistema.

E a lente é uma das partes mais importantes desse sistema.

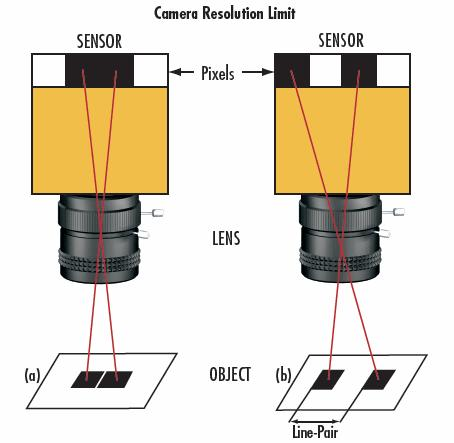

Resolução do sensor vs. resolução óptica

Vamos começar com uma distinção simples.

Resolução do sensordescreve quantos pixels o sensor possui.

Resolução ópticadescreve quanto detalhe espacial a lente pode realmente reproduzir.

Essas duas especificações estão relacionadas, mas não são a mesma coisa.

Imagine fotografar uma placa distante.

Um sensor de 8MP pode ter muitos pixels disponíveis para registrar a placa. Mas se a lente produzir uma imagem borrada e de baixo contraste, esses pixels não poderão reconstruir magicamente os personagens.

Você pode acabar com mais pixels descrevendo o desfoque.

Isso não é o mesmo que mais detalhes.

É por isso que simplesmente colocar um sensor de alta resolução atrás de uma lente antiga ou mal adaptada pode produzir resultados decepcionantes.

O sensor pode ser novo.

A imagem pode não ser.

O tamanho do pixel muda o desafio óptico

Outro fator que os engenheiros precisam considerar cada vez mais é o tamanho do pixel.

À medida que a tecnologia de sensores avança, os fabricantes podem colocar mais pixels na mesma área física.

Isso parece uma melhoria óbvia.

Mas há uma compensação.

Pixels menores significam que o sistema óptico pode precisar reproduzir detalhes mais sutis para aproveitar ao máximo o sensor.

Por exemplo, uma câmera que usa uma densidade de pixels relativamente grande pode exigir menos da lente do que um sensor com pixels extremamente pequenos e uma densidade de pixels muito maior.

Isso cria uma questão importante durante o desenvolvimento da câmera:

A resolução da lente é alta o suficiente para a densidade de pixels do sensor?

Uma lente que funcionou perfeitamente bem com um sensor mais antigo pode não oferecer automaticamente o mesmo desempenho prático quando combinada com um sensor mais novo e mais denso.

Esta é uma das razões pelas quais a seleção da lente deve acontecer junto com a seleção do sensor, em vez de tratar a lente como uma reflexão tardia.

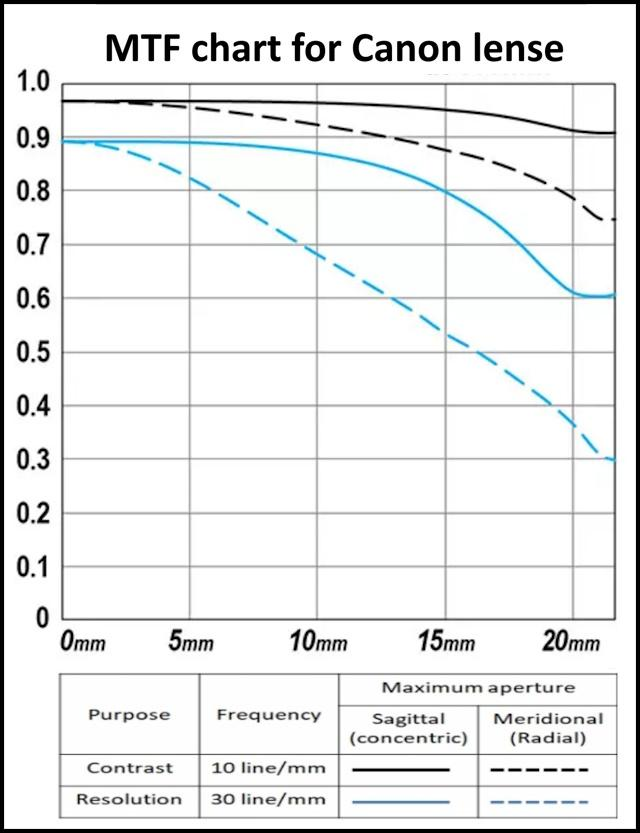

Por que o MTF é mais importante do que um rótulo de megapixels

Se você quiser entender a resolução óptica real, eventualmente você precisará falar sobreMTF — Função de transferência de modulação.

A terminologia parece intimidante.

A ideia básica não é.

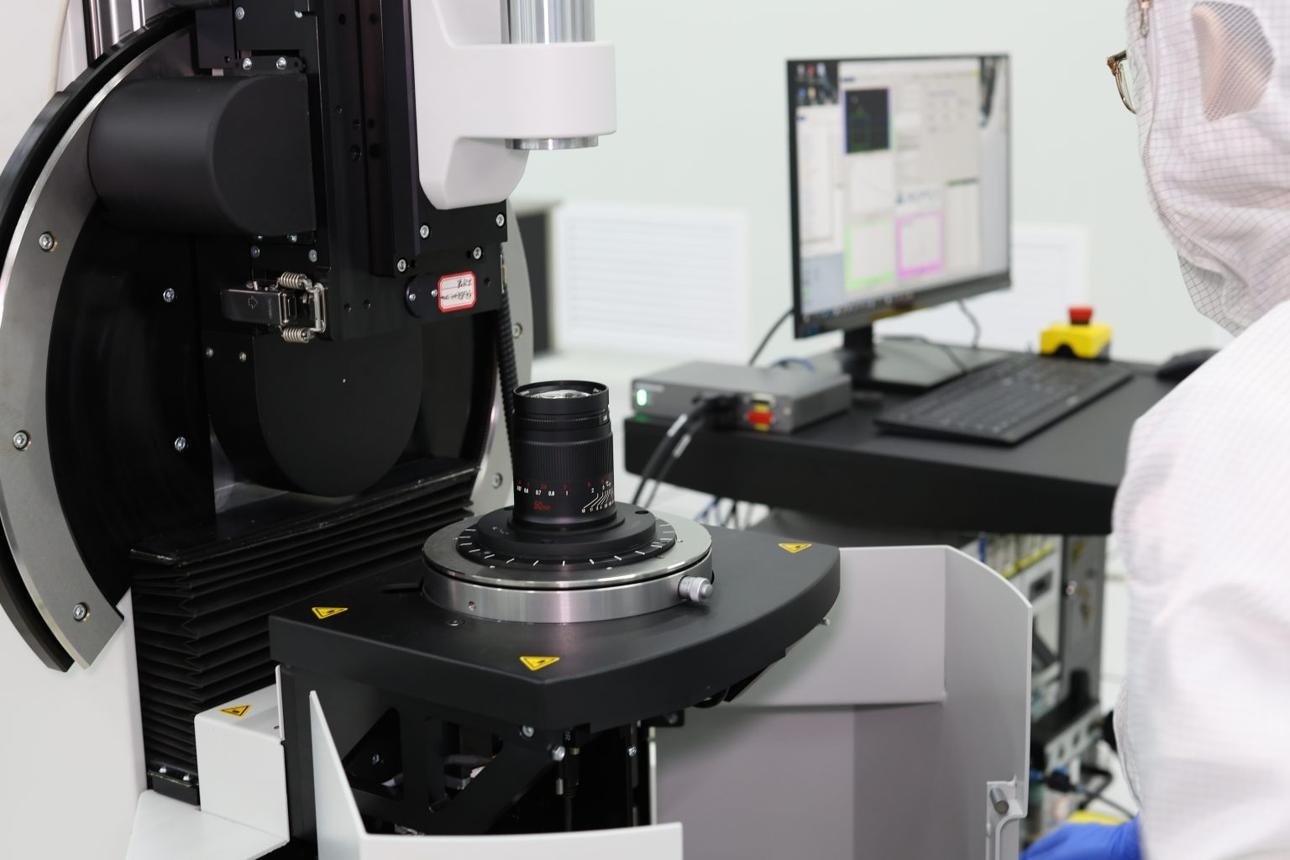

MTF descreve quão bem um sistema óptico preserva o contraste em diferentes níveis de detalhe.

Pense em fotografar uma série de linhas em preto e branco cada vez mais finas.

Em padrões grandes e fáceis de ver, quase qualquer lente decente pode reproduzi-los.

À medida que as linhas ficam mais finas, a lente perde gradualmente o contraste.

Um forte sistema óptico mantém um contraste útil na faixa de detalhes finos.

É isso que a MTF ajuda os engenheiros a avaliar.

É por isso que uma especificação séria de lentes não deve se limitar a:

“Suporta 8 MP.”

Uma melhor avaliação pergunta:

Qual é o desempenho do MTF?

Em quais frequências espaciais?

Como funciona no centro?

O que acontece em direção à borda?

O desempenho permanece estável na abertura pretendida?

Essas perguntas dizem muito mais sobre o sistema óptico real.

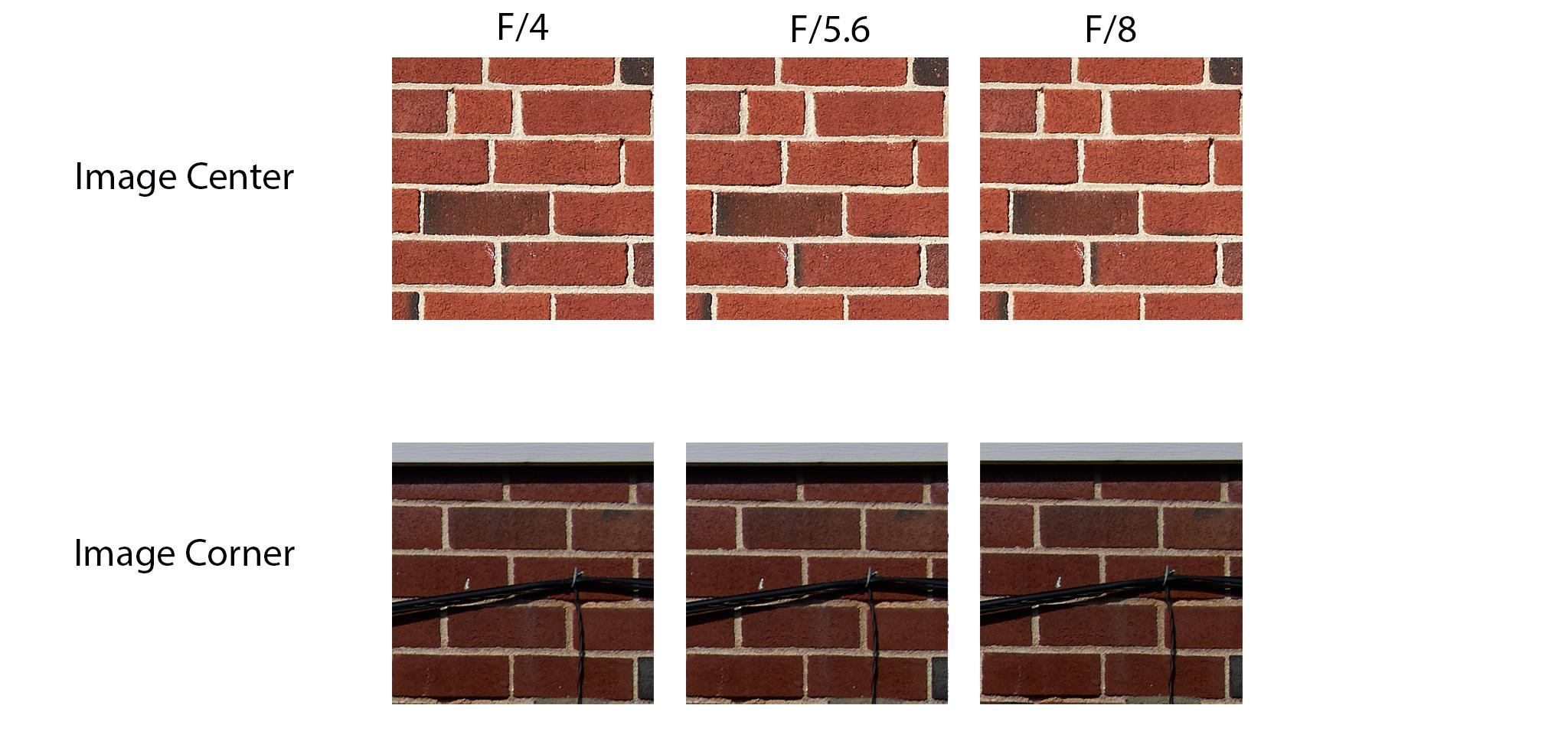

A resolução central não é toda a história

Uma das maneiras mais fáceis de fazer uma lente parecer impressionante é mostrar uma imagem central bem nítida.

O problema é que as câmeras não fotografam apenas o centro.

Câmeras de segurança grande angular, câmeras automotivas, câmeras drone e sistemas robóticos geralmente dependem fortemente de informações de imagens periféricas.

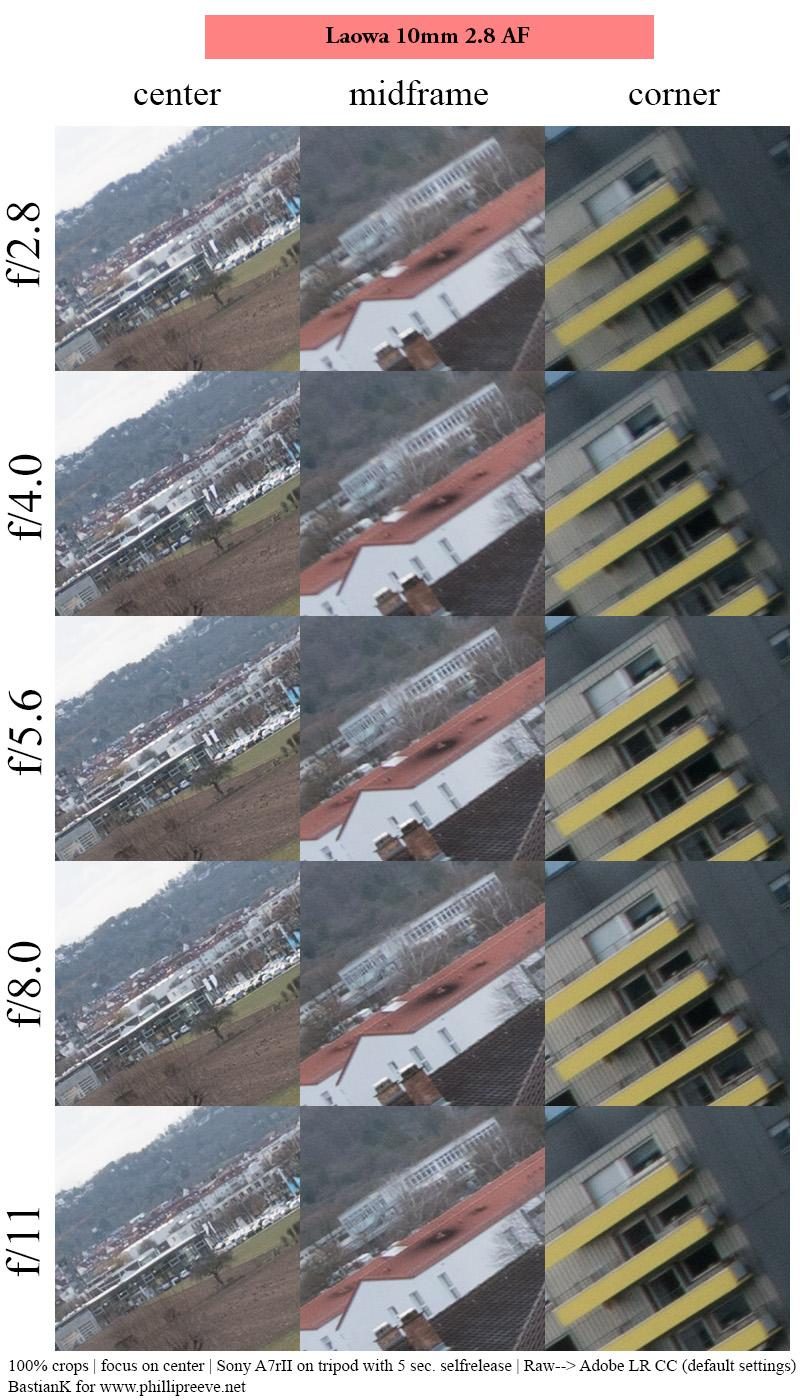

Uma lente pode oferecer excelente nitidez central, mas desempenho visivelmente mais fraco perto das bordas.

Isso pode afetar:

Detecção de objetos

Reconhecimento facial

Reconhecimento de veículos

Compreensão da cena

Inspeção de visão mecânica

Por exemplo, uma câmera de segurança observando um estacionamento pode mostrar um veículo entrando próximo à borda da imagem.

Se o centro parece fantástico, mas as bordas são suaves, a impressionante especificação de resolução da câmera não conta toda a história.

Para engenheiros, a pergunta mais útil é:

Qual é o desempenho uniforme da lente na imagem?

Aberrações roubam detalhes silenciosamente

As aberrações ópticas são outro motivo pelo qual uma câmera com muitos megapixels pode não fornecer a qualidade de imagem esperada.

Problemas comuns incluem:

Aberração esférica

Aberração cromática

Coma

Astigmatismo

Curvatura de campo

Você não precisa necessariamente ser um designer óptico para entender o resultado.

A consequência prática é simples:

Os detalhes tornam-se menos precisos.

As bordas podem perder contraste. Estruturas finas podem aparecer coloridas ou manchadas. Os cantos podem ficar mais suaves.

O design óptico moderno envolve, portanto, muito mais do que escolher uma distância focal e abertura.

O sistema óptico precisa equilibrar vários fatores simultaneamente.

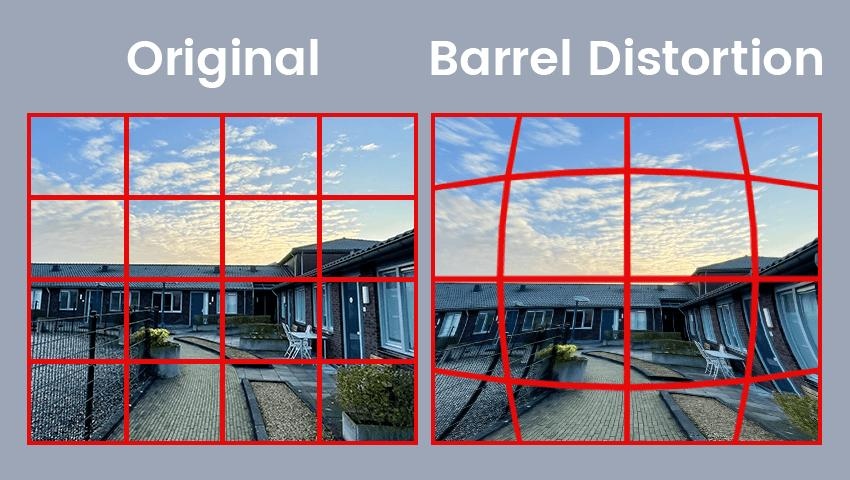

A distorção também é um problema de qualidade de imagem

A distorção às vezes é tratada como um problema puramente visual.

Nem sempre é.

Para uma fotografia casual, linhas retas curvas podem simplesmente parecer pouco atraentes.

Para aplicações de visão mecânica ou IA, a geometria pode ser importante.

Uma lente grande angular com distorção significativa pode fazer com que os objetos próximos à borda pareçam muito diferentes de sua forma e posição reais.

Isso não significa que todo aplicativo precise de distorção ultrabaixa.

Uma câmera de segurança pode razoavelmente aceitar alguma distorção em troca de um campo de visão muito mais amplo.

Um sistema de medição industrial pode não.

Novamente, a engenharia óptica envolve compensações.

A “melhor” lente depende do que a câmera deve fazer.

Por que “lente de 8 MP” é uma descrição incompleta

Este é talvez o ponto mais importante.

A frase “Lente de 8 MP”É útil para marketing, mas tecnicamente incompleto.

A resolução é influenciada pela relação entre:

Lente

Sensor

Tamanho do pixel

Abertura

Círculo de imagem

CRA

Processamento de imagem

Condições de iluminação

Uma lente não existe isoladamente.

Uma lente específica pode funcionar muito bem com um sensor e menos eficaz com outro porque os requisitos ópticos mudaram.

É por isso que engenheiros de câmeras experientes geralmente perguntam o modelo do sensor e os requisitos ópticos antes de aprovar uma lente.

Um fornecedor que diz imediatamente “Sim, esta lente suporta 8 MP” sem perguntar mais nada pode estar respondendo à questão de vendas e não à questão de engenharia.

Então, como os engenheiros devem avaliar uma lente de alta resolução?

Em vez de começar pelos megapixels, recomendo começar pelo aplicativo.

Perguntar:

1. Qual sensorserá usado?

O formato do sensor e o tamanho do pixel estabelecem os requisitos ópticos.

2. Qual campo de visão é necessário?

Um design grande angular apresenta diferentes desafios de uma lente de ângulo estreito.

3. Que nível de detalhe realmente importa?

Uma câmera de segurança que identifica uma pessoa a vários metros de distância tem requisitos diferentes de uma câmera de visão artificial que inspeciona um pequeno componente.

4. Qual a importância do desempenho de ponta?

Para muitos sistemas de grande angular, isto é crítico.

5. O que acontece na abertura pretendida?

Uma lente pode ter um desempenho diferente quando operada totalmente aberta em comparação com quando fechada.

6. O que mostram os dados do MTF?

Isso fornece informações muito mais úteis do que apenas um rótulo de megapixels.

O verdadeiro significado de “alta resolução”

Uma lente de alta resolução não é simplesmente uma lente com um número alto impresso ao lado.

É um sistema óptico que pode reproduzir detalhes finos com contraste suficiente, em todo o campo de imagem necessário, nas condições operacionais pretendidas.

Esse é um problema de engenharia muito mais difícil.

E sinceramente, é por isso que duas lentes com especificações aparentemente semelhantes podem ter preços muito diferentes.

Você não está simplesmente pagando por mais vidro.

Você está pagando pelo design óptico, tolerâncias, materiais, precisão de fabricação, revestimento, montagem e testes.

Na Boshi Optics, soluções ópticas são desenvolvidas para aplicações que vão desde vigilância de segurança e imagens automotivas até imagens médicas, dispositivos inteligentes e outros sistemas de câmeras. O portfólio de produtos da empresa inclui lentes com diferentes formatos de sensores, resoluções, campos de visão, aberturas e estruturas ópticas, refletindo a realidade de que não existe uma única “melhor” lente para cada câmera.

Pensamento final: pare de contar pixels, comece a olhar as informações

Megapixels são úteis.

Eles informam quantos pixels um sensor pode fornecer.

Mas eles não informam quanta informação útil o sistema óptico pode fornecer a esses pixels.

É por isso que engenheiros experientes olham além do número na caixa da câmera.

Eles olham para o MTF.

Eles analisam o tamanho do pixel.

Eles analisam o desempenho do centro à borda.

Eles analisam aberrações, distorção, iluminação e compatibilidade de sensores.

Mais importante ainda, eles olham para a imagem real.

Porque, em última análise, os clientes não compram 8 milhões de pixels.

Eles compram os detalhes que esses pixels deveriam mostrar.
