Explicação da resolução da lente: dos megapixels ao desempenho óptico real

1. A resolução do sensor e a resolução da lente são coisas diferentes

Vamos começar com o mal-entendido básico:

Sensor de 8 MP ≠ Lente de 8 MP

Um sensor determina quantos pixels estão disponíveis para registrar informações.

Por exemplo:

Um sensor de 8 MP pode conter:

3840 × 2160 pixels

Milhões de unidades fotossensíveis

A capacidade de armazenar dados de imagem de alta resolução

No entanto, a lente determina se a informação óptica recebida contém detalhes suficientes para esses pixels.

Pense desta forma:

Um sensor é como uma tela de alta resolução.

A lente é como a imagem de origem que está sendo exibida.

Um monitor 4K não pode mostrar a verdadeira qualidade 4K se o conteúdo original for apenas 720p.

O mesmo princípio se aplica às câmeras.

2. Por que mais megapixels nem sempre significam imagens melhores

Muitos clientes acreditam:

10 MP > 8 MP > 5 MP

Portanto:

Mais pixels = melhor imagem.

Isto é apenas parcialmente verdade.

Sensores de resolução mais alta requerem:

Melhor resolução óptica

Vidro de maior qualidade

Fabricação de lentes mais precisa

Melhor alinhamento óptico

Caso contrário, aumentar os megapixels pode revelar mais problemas:

Imagens suaves

Má nitidez das bordas

Aberração cromática

Contraste reduzido

Em alguns casos, um sistema óptico de 5 MP bem projetado pode superar um sistema de 8 MP mal compatível.

3. A lente é o fator limitante em muitos sistemas de alta resolução

Na engenharia óptica, frequentemente descrevemos a lente como a “guardiã” da informação.

Por que?

Porque antes de o sensor receber uma imagem, a lente já decidiu:

Quais detalhes são preservados

Quais detalhes são perdidos

Quanto contraste permanece

Com que precisão as bordas são reproduzidas

Depois que as informações ópticas são perdidas, o software não consegue recuperá-las totalmente.

Algoritmos de IA podem aprimorar imagens.

O processamento de imagem pode reduzir o ruído.

Mas nenhum algoritmo pode recriar perfeitamente detalhes que nunca foram capturados.

4. Compreendendo o MTF: a medição real da resolução da lente

Quando os engenheiros avaliam o desempenho da lente, eles não olham simplesmente para os rótulos de megapixels.

Eles analisam parâmetros ópticos como:

FTM (MFunção de transferência de odulação)

MTF descreve a eficácia com que uma lente transfere contraste e detalhes do mundo real para o sensor de imagem.

Explicado de forma simples:

Maior MTF = Melhor reprodução de detalhes

Uma lente com forte desempenho MTF pode reproduzir:

Texturas finas

Pequenos objetos

Bordas afiadas

Detalhes de alta frequência

Por que o MTF é mais importante do que a “classificação do MP”

Duas lentes podem ser anunciadas como:

“Compatível com 8 MP”

Mas o seu desempenho real pode ser completamente diferente.

Uma lente pode fornecer:

Imagem central nítida

Bom desempenho de borda

Contraste estável

Outro pode mostrar:

Cantos suaves

 Detalhe reduzido

Contraste ruim

A diferença aparece imediatamente em aplicações reais.

5. A nitidez central não é suficiente

Um erro comum durante a avaliação da lente é verificar apenas a área central.

Mas aplicações reais exigem a imagem inteira.

Por exemplo:

Vigilância de Segurança

Uma câmera grande angular pode precisar identificar:

Veículos na borda

Pessoas entrando pelas esquinas

Matrículas afastadas do centro

Visão mecânica

Os sistemas industriais podem analisar:

Objetos em todo o campo

Pontos de medição

Locais de defeitos

Robótica

Os sistemas de IA exigem:

Informações ambientais estáveis

Limites precisos do objeto

Uma lente nítida apenas no centro não é necessariamente uma lente de alto desempenho.

6. Correspondência de sensor e lente: a etapa de engenharia esquecida

Um sensor de alta resolução requer uma correspondência óptica cuidadosa.

Os engenheiros precisam considerar:

Tamanho do sensor

Exemplos:

1/2,7"

1/1,8"

1/1,2"

Uma lente projetada para um sensor menor pode causar:

Vinhetas

Cantos escuros

Redução da utilização de imagens

Tamanho dos pixels

Os sensores modernos geralmente usam pixels menores.

Pixels menores requerem melhor resolução óptica.

Se a lente não conseguir resolver a frequência espacial necessária, os pixels extras fornecem pouco valor.

Compatibilidade CRA

A correspondência do Chief Ray Angle (CRA) também é importante.

A correspondência inadequada pode levar a:

Sombreamento de cor

Brilho reduzido

Degradação de imagem

7. Por que a qualidade óptica se torna mais importante à medida que a IA se desenvolve

Há outra razão pela qual a resolução da lente é importante hoje:

Inteligência artificial.

Os sistemas modernos de IA dependem muito da qualidade da imagem.

As aplicações incluem:

Reconhecimento facial

Identificação do veículo

Visão do robô

Inspeção industrial

Transporte inteligente

A IA não entende “intenção”.

Ele analisa padrões de pixels.

A má resolução óptica cria:

Recursos ausentes

Classificação incorreta

 Pontuações de confiança mais baixas

Uma lente melhor fornece dados melhores.

Melhores dados criam melhores decisões de IA.

8. A pergunta comum do cliente: “Esta lente pode suportar 8 MP?”

Esta é uma das perguntas que os engenheiros ópticos ouvem com frequência.

Mas a resposta é mais complicada do que “sim” ou “não”.

Uma avaliação profissional deve considerar:

Modelo de sensor

Tamanho do pixel

Distância de aplicação

Campo de visão

Ambiente de iluminação

Qualidade de imagem necessária

Uma lente não deve apenas “suportar” um sensor.

Deve ser otimizado para todo o sistema de imagem.

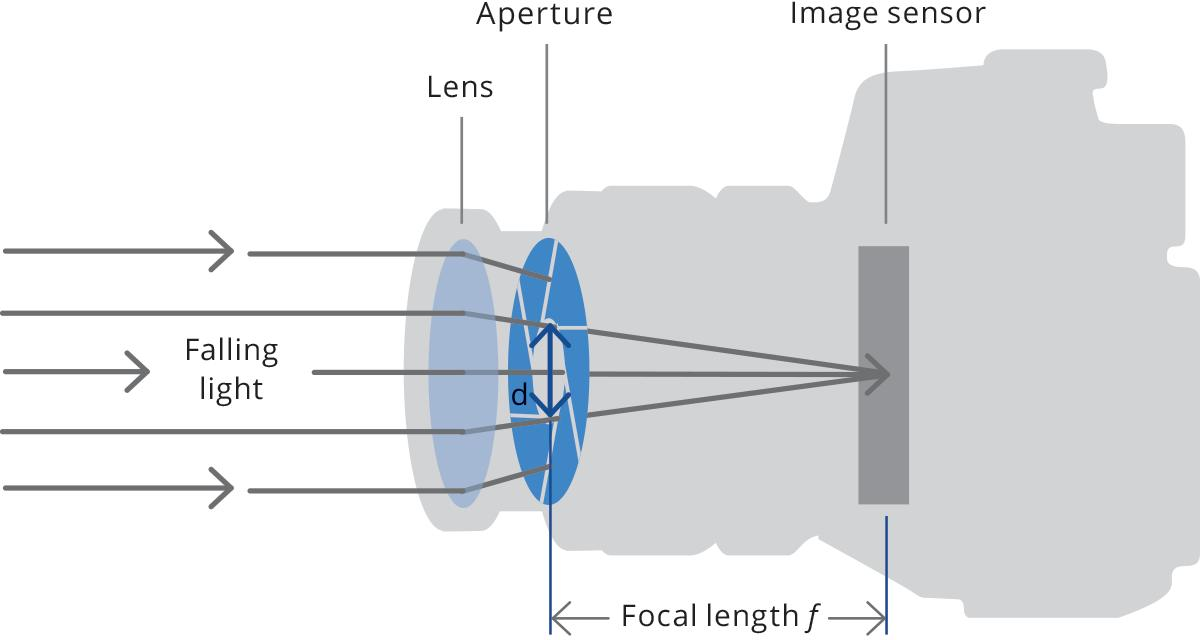

9. Escolhendo a lente certa: a resolução é apenas uma peça do quebra-cabeça

Uma lente de alto desempenho requer um equilíbrio entre vários fatores:

Resolução

Ele pode reproduzir detalhes suficientes?

Abertura

Ele pode coletar luz suficiente?

Distorção

Ele mantém uma geometria precisa?

Campo de visão

Cobre a área necessária?

Confiabilidade

Ele pode manter o desempenho ao longo do tempo?

A melhor lente nem sempre é aquela com o maior número na folha de especificações.

É aquele que cria a melhor imagem final em condições reais.

Conclusão: a resolução real vem do sistema óptico completo

A indústria de imagem está migrando para sensores de maior resolução, algoritmos de IA mais inteligentes e aplicações mais exigentes.

Mas um princípio permanece inalterado:

Os pixels por si só não criam qualidade de imagem.

Um sensor de alta resolução precisa de uma lente de alto desempenho.

Um sensor de 8MP emparelhado com uma lente ruim ainda é um sistema de imagem limitado.

A verdadeira resolução de uma câmera é determinada pela cooperação entre:

Design óptico

Precisão de fabricação de lentes

Desempenho do sensor

Tecnologia de processamento de imagem

Visão Final

Um sensor informa quantos pixels você possui.

Uma lente determina quanta informação chega a esses pixels.

Em sistemas de imagem profissionais:

O sensor captura a imagem.

A lente cria o detalhe.

É por isso que o desempenho óptico real é mais importante do que apenas o número de megapixels.
