Como escolher um fabricante confiável de lentes ópticas na China

A China tem uma das cadeias de fornecimento de fabricação óptica mais completas do mundo. Os compradores podem encontrar milhares de fornecedores que oferecem lentes CCTV, lentes para câmeras automotivas, lentes para drones, lentes para endoscópios, lentes para visão de máquina e componentes ópticos personalizados.

A dificuldade não é encontrar um fornecedor. A dificuldade é encontrar um fabricante que possa entregar consistentemente a qualidade de imagem prometida durante a fase de amostragem.

As lentes das câmeras podem parecer simples vistas de fora, mas o desempenho óptico depende do design, dos materiais, da precisão da moldagem, do revestimento, da montagem, do foco e da inspeção. Duas lentes com a mesma distância focal, abertura e montagem podem produzir resultados completamente diferentes.

Um fabricante confiável de lentes ópticas deve, portanto, ser avaliado por mais do que preço, prazo de entrega ou número de produtos mostrados em um catálogo.

1. Confirme se o fornecedor é um fabricante real

O primeiro passo é entender o que o fornecedor realmente produz internamente.

Algumas empresas concentram-se principalmente na comercialização e compra de lentes completas de outras fábricas. Isto pode ser aceitável para produtos padrão, mas pode se tornar um problema quando um projeto requer modificação técnica, análise de falhas ou produção em massa estável.

Um fabricante de lentes ópticas competente deve controlar ou gerenciar de perto os principais processos, como:

Design óptico

Processamento de lentes de vidro

Moldagem por injeção de lentes de plástico

Fabricação de moldes de precisão

Revestimento óptico

Produção de barril de lente

Montagem da lente

Focalização e cura adesiva

Teste MTF

Inspeção final

A vantagem de um fabricante integrado não é simplesmente o custo mais baixo. A maior vantagem é a resolução mais rápida de problemas.

Quando uma imagem mostra cantos suaves, sombreamento de cor, variação de foco ou baixo contraste com pouca luz, a causa pode vir do design óptico, centralização do elemento, tolerância do cilindro, espessura do filtro, pressão de montagem ou correspondência do sensor.

Um fabricante com controle de engenharia e produção pode investigar a causa. Geralmente, um revendedor só pode encaminhar a reclamação.

2. Avalie a capacidade de engenharia, não o tamanho do catálogo

Um grande catálogo de produtos não significa automaticamente uma engenharia óptica forte.

Um teste mais útil é fornecer ao fornecedor os requisitos reais do projeto e observar as perguntas que ele faz.

Um fabricante profissional de lentes ópticas deve confirmar informações como:

Modelo do sensor e formato do sensor

Tamanho do pixel e resolução alvo

Campo de visão necessário

Distância de trabalho

Espaço de instalação disponível

Ambiente de iluminação

Requisitos de imagem diurna e noturna

Limites de distorção

Requisitos de CRA

Temperatura operacional

Requisitos impermeáveis ​​ou ambientais

Tenha cuidado se um fornecedor recomendar uma lente depois de ouvir apenas a distância focal.

Uma lente de 2,8 mm ou 4 mm não é adequada para todas as câmeras que usam o mesmo tamanho de sensor. A resolução do sensor, o círculo da imagem, o CRA, a tampa de vidro, o filtro de corte IR, a estrutura do módulo e a distância de aplicação podem afetar o resultado final.

Os melhores fornecedores não vendem simplesmente modelos de lentes existentes. Eles ajudam os clientes a traduzir os requisitos da aplicação em especificações ópticas.

3. Pergunte como o desempenho da lente é testado

Termos como “alta resolução”, “baixa distorção” e “boa visão noturna” são fáceis de imprimir na página de um produto.

Testar dados é mais significativo.

Dependendo da aplicação, um fabricante confiável de lentes deve ser capaz de realizar ou fornecer:

Teste MTF

Teste de resolução

Medição do campo de visão

Medição de distorção

Teste de iluminação relativa

Avaliação CRA

Inspeção de excentricidade

Medição dimensional

Ciclagem de temperatura

Teste à prova d'água

Teste de foco dia e noite

O MTF é particularmente importante porque os rótulos de megapixels não contam a história completa.

Duas lentes podem ser descritas como adequadas para câmeras de 5MP, mas uma pode manter um bom contraste em toda a imagem enquanto a outra fica visivelmente suave perto das bordas.

Os compradores também devem perguntar se os testes ópticos são realizados apenas em amostras de desenvolvimento ou durante a produção em massa.

Produzir uma amostra excelente é relativamente fácil. Produzir milhares de lentes com desempenho consistente é o verdadeiro desafio.

4. Preste atenção à consistência da amostra até a produção

Muitos projetos de câmeras encontram o mesmo problema:

As amostras parecem boas, mas as unidades de produção em massa mostram foco inconsistente ou nitidez das bordas.

O desempenho da lente pode mudar devido a variações muito pequenas em:

Espaçamento entre lentes

Centralização do elemento

Dimensões do barril

Volume adesivo

Força de montagem

Posição de foco

Instalação de filtro

Alinhamento do sensor

Um fabricante confiável deve ter controles de processo claros para essas variáveis.

Perguntas úteis incluem:

A focagem é realizada manualmente ou automaticamente?

A classificação MTF é usada?

Como são gerenciadas as amostras douradas?

Os lotes de produção podem ser rastreados?

Como as unidades defeituosas são analisadas?

Como são registradas as alterações de engenharia?

O preço unitário mais barato pode rapidamente se tornar caro quando lentes inconsistentes geram retrabalho, atrasos nas remessas, reclamações de clientes ou devoluções em campo.

Na óptica, a consistência faz parte do produto.

5. Escolha um fabricante com experiência de aplicação relevante

Diferentes aplicações de imagem exigem diferentes prioridades ópticas.

A lente de uma câmera de segurança pode focar em:

Sensibilidade à luz baixa

Ampla cobertura de cena

Estabilidade de foco dia e noite

Longa vida operacional

Reconhecimento humano e de veículos

Uma lente de câmera de painel pode exigir:

Ampla imagem dinâmica

Resistência à temperatura

Estrutura compacta

Desempenho estável sob vibração

Uma lente drone pode priorizar:

Construção leve

Amplo campo de visão

Clareza de movimento

TTL compacto

Uma lente de endoscópio médico pode precisar de:

Dimensões extremamente pequenas

 Curta distância de trabalho

Profundidade de campo controlada

Precisão de cores

Desempenho à prova d'água

Os fabricantes com experiência em vários setores costumam compreender melhor as compensações no nível do sistema.

Óptica Boshidesenvolve soluções ópticas para vigilância de segurança, imagens automotivas, dispositivos inteligentes, drones, imagens médicas, robótica e outros sistemas visuais. Essa gama de experiência ajuda a empresa a avaliar uma lente de acordo com a aplicação final, em vez de tratar cada solicitação como uma simples seleção de distância focal.

6. Não julgue lentes com pouca luz apenas pelo número F

O desempenho com pouca luz tornou-se cada vez mais importante em câmeras de segurança, transporte inteligente, robótica e sistemas de visão de IA.

Um número F menor geralmente significa uma abertura maior e mais luz entrando na lente. No entanto, a abertura por si só não garante uma boa qualidade de imagem.

Os sistemas ópticos de grande abertura também devem controlar:

Aberração esférica

Coma

Aberração cromática

Nitidez das bordas

Iluminação relativa

Ghosting

Consistência do foco

Uma lente F1.0 pode parecer impressionante em uma folha de especificações, mas o verdadeiro desafio é manter a resolução utilizável e o desempenho de produção estável com uma abertura tão grande.

É por isso que os compradores que desenvolvem câmeras coloridas de visão noturna devem solicitar resultados de imagem reais, dados MTF e comparações com pouca luz, em vez de confiar apenas no valor da abertura.

7. Entenda a diferença entre imagens infravermelhas e de luz negra

As câmeras de segurança infravermelhas tradicionais usam LEDs infravermelhos para iluminar uma cena escura. Esta solução continua útil em ambientes com pouca ou nenhuma luz visível, mas a imagem noturna costuma ser monocromática.

As lentes das câmeras de segurança com luz negra seguem uma abordagem diferente.

Uma lente de luz negra de grande abertura coleta mais luz visível disponível, ajudando a câmera a preservar as informações de cores em ambientes escuros. Isso pode ser valioso para:

Identificação da roupa

Reconhecimento de cores do veículo

Monitoramento de estacionamento

Vigilância residencial

Segurança nas ruas

Classificação de objetos de IA

Óptica Boshioferece uma solução compacta de lente de segurança M12 com distância focal de 4 mm, abertura F1.0, compatibilidade com sensores de 1/2,7 polegadas e suporte para sistemas de imagem de 2 a 5 MP.

A lente foi projetada para aplicações de vigilância coloridas com pouca luz, onde a luz disponível deve ser usada de forma mais eficiente.

No entanto, um fabricante confiável também deve explicar claramente a limitação: uma lente passiva não pode produzir imagens em cores reais na escuridão absoluta sem uma fonte de luz externa.

Para ambientes completamente escuros, ainda pode ser necessária iluminação infravermelha ou branca suplementar.

A comunicação técnica honesta é um dos sinais mais claros de um fornecedor confiável.

8. Verifique a capacidade de personalização

Os produtos padrão são úteis para testes iniciais, mas muitos projetos de câmeras eventualmente exigem ajustes.

Os requisitos de personalização comuns incluem:

Modificação da distância focal

Otimização FOV

Ajuste de distorção

Mudanças de abertura

Diferentes filtros de corte IR

Otimização dia e noite de 850nm ou 940nm

Modificação de barril ou rosca

Design frontal à prova d'água

Integração de cobertura de vidro

Correspondência CRA

Compensação de temperatura

Antes de escolher um fabricante de lentes ópticas na China, os compradores devem confirmar se as discussões técnicas podem envolver engenheiros ópticos diretamente.

Um fornecedor profissional pode não prometer imediatamente que todos os requisitos são possíveis. Às vezes, a resposta correta é que a lente deve primeiro ser testada com o sensor e o módulo da câmera do cliente.

Essa resposta pode parecer menos conveniente, mas muitas vezes evita erros dispendiosos.

9. Revise os sistemas de qualidade e equipamentos de produção

As certificações não garantem produtos perfeitos, mas indicam se um fabricante estabeleceu processos estruturados.

Dependendo do projeto, os compradores podem avaliar:

ISO 9001

ISO 14001

ISO 45001

IATF 16949

Inspeção de material recebido

Inspeção de processo

Padrões finais de inspeção

Rastreabilidade de lote

Procedimentos de ação corretiva

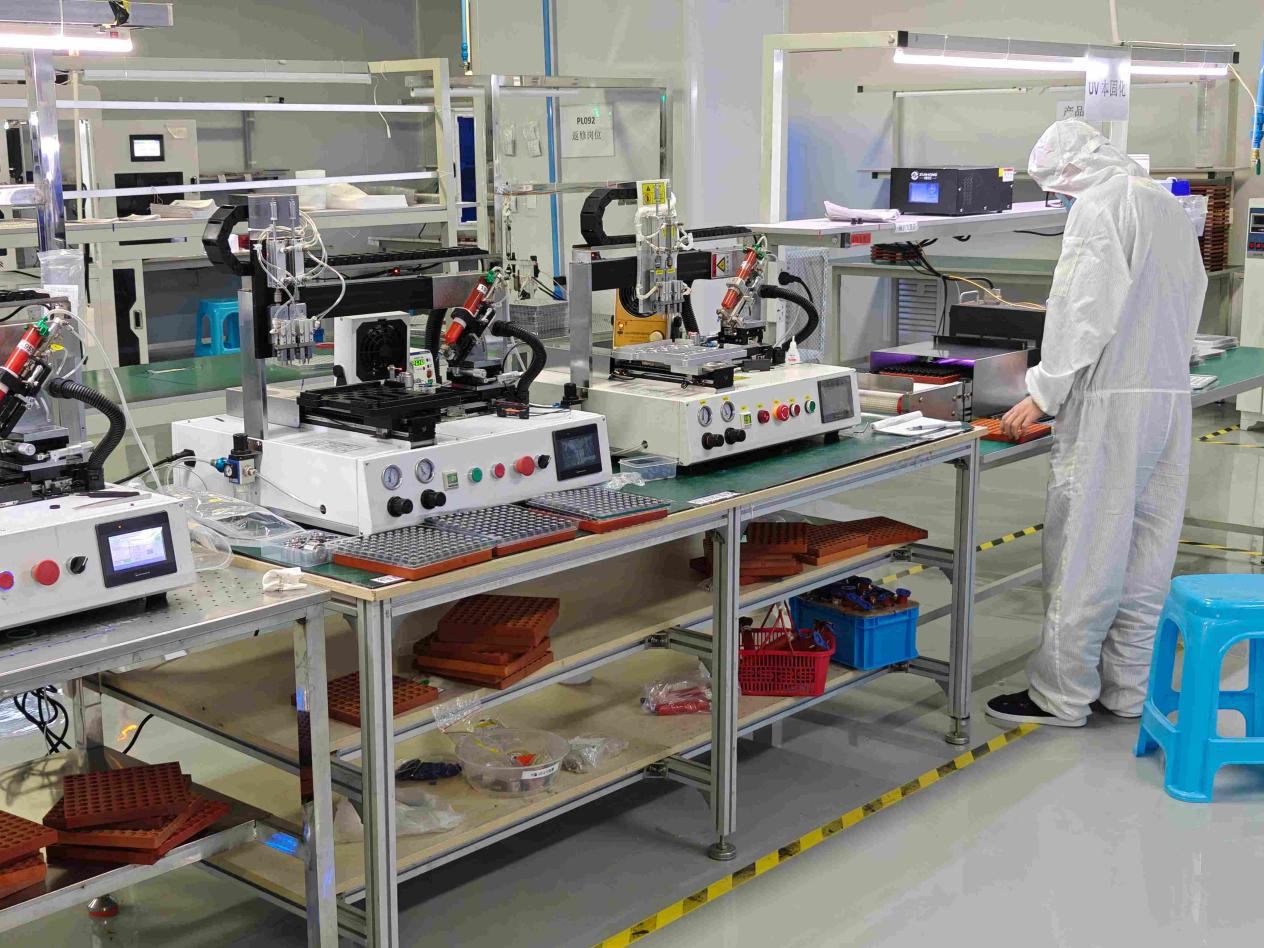

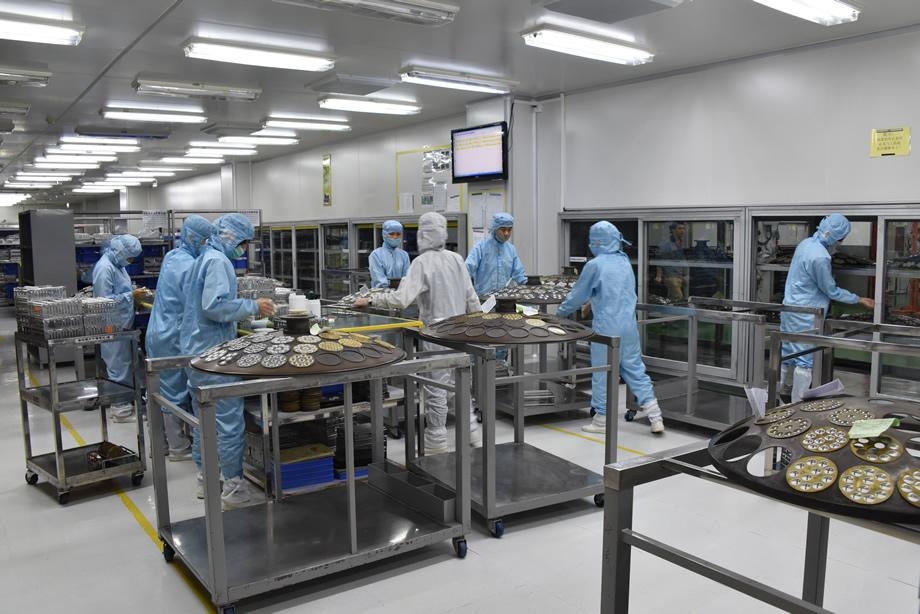

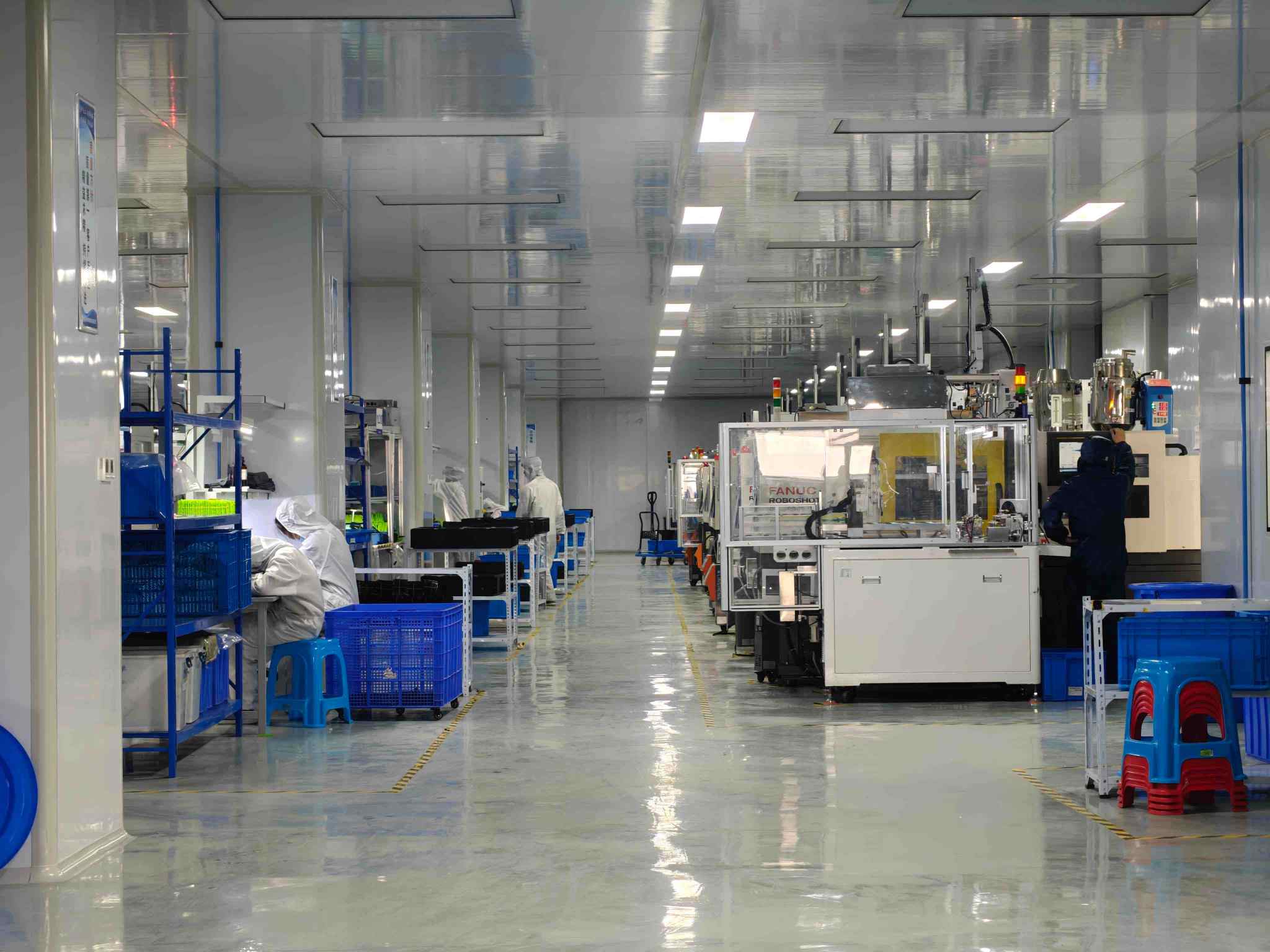

A Boshi Optics opera uma cadeia de fabricação integrada que abrange processamento óptico, moldagem de precisão, moldagem por injeção, revestimento, montagem de lentes e inspeção de qualidade.

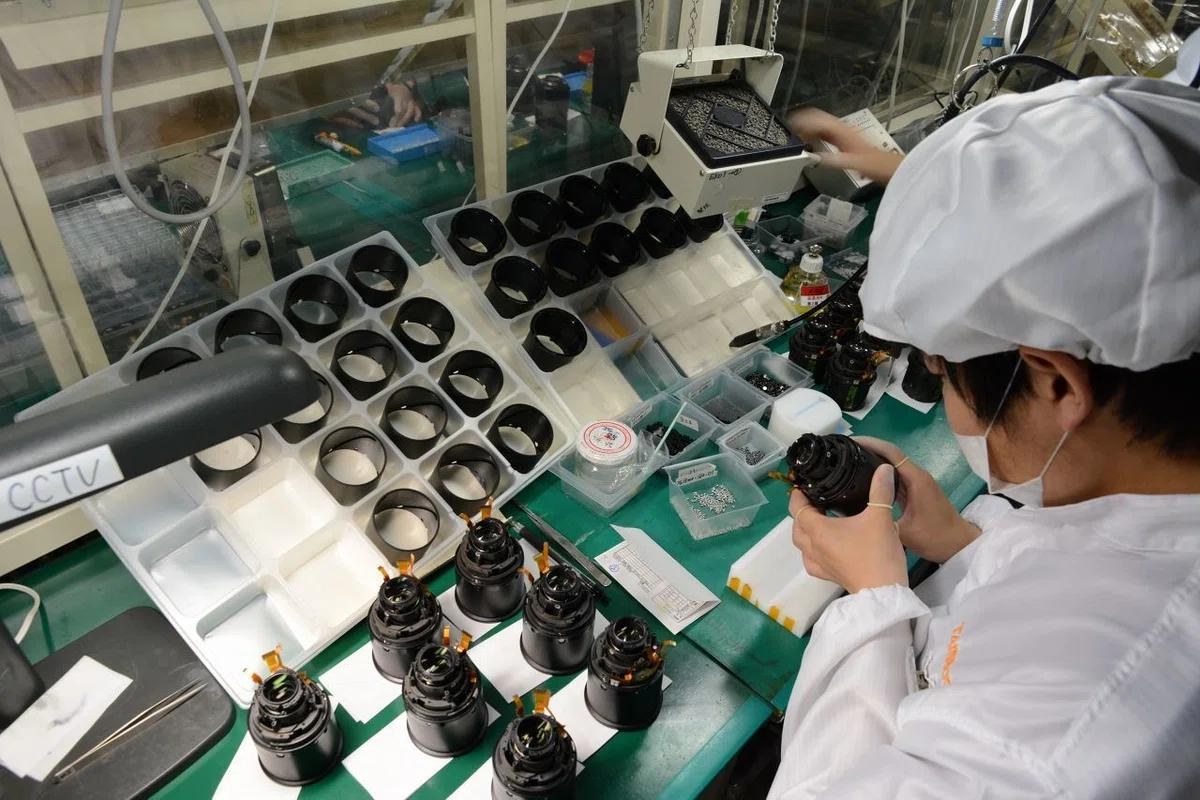

A empresa também utiliza equipamentos para montagem automatizada, classificação de MTF, medição dimensional, inspeção de excentricidade e testes de confiabilidade ambiental.

O valor deste equipamento não é a aparência de fábrica. Seu objetivo é reduzir a variação entre amostras e produção em massa.

10. Compare o custo total do projeto, não apenas o preço unitário

O preço é importante, especialmente em projetos de câmeras de alto volume.

Mas a cotação mais baixa nem sempre é a solução de menor custo.

O custo total de uma lente inclui:

Preço unitário

Tempo de desenvolvimento

Tempo de ajuste da câmera

Rendimento de montagem

Retrabalhar

Estabilidade de entrega

Análise de falhas

Devoluções do cliente

Reputação do produto

Economizar uma pequena quantia em cada lente pode não valer a pena se a câmera exigir foco repetido ou produzir imagens noturnas instáveis.

O melhor fabricante de lentes ópticas geralmente não é o fornecedor mais barato.

É o fornecedor que reduz a incerteza técnica e de produção.

Por que os compradores trabalham com a Óptica Boshi

A Boshi Optics combina recursos de engenharia óptica, fabricação, montagem, teste e personalização para uma ampla gama de aplicações de câmeras.

A empresa oferece suporte aos clientes com:

 Lentes de câmera padrão e personalizadas

Correspondência de sensor e lente

Otimização óptica e mecânica

Avaliação da amostra

Soluções de imagem com pouca luz

Controle de qualidade de produção em massa

Serviços OEM e ODM

Para projetos de câmeras de segurança, a Boshi Optics pode fornecer lentes de vigilância convencionais, lentes grande angulares, lentes de luz estelar, soluções infravermelhas e lentes de luz negra de grande abertura para imagens noturnas coloridas.

O objetivo não é promover uma lente para cada aplicação.

O objetivo é selecionar ou desenvolver a solução óptica que melhor se adapta ao sensor, às condições de iluminação, à estrutura de instalação e aos requisitos de imagem.

Conclusão

Escolher um fabricante confiável de lentes ópticas na China exige mais do que comparar preços e listas de produtos.

Os compradores devem avaliar:

Capacidade real de fabricação

Suporte de engenharia óptica

Métodos de teste

Consistência de produção

Experiência de aplicação

Capacidade de personalização

Sistemas de qualidade

Honestidade técnica

Um fabricante confiável de lentes deve entender não apenas como produzir uma lente, mas também como essa lente afeta todo o sistema da câmera.

A Boshi Optics oferece suporte aos clientes desde a seleção óptica inicial até testes de amostras e produção em massa, fornecendo soluções de lentes de câmeras para aplicações de segurança, automotivas, médicas, drones, robótica e outras aplicações de imagem.

O fornecedor certo faz mais do que fornecer componentes ópticos.

Um fornecedor confiável ajuda a controlar a imagem final.
