Lente grande angular de 2,6 mm

1. Breve descrição do produto

Esta lente de placa M12 PL-WA2.6-14 é uma lente ultra grande angular de alto desempenho projetada porShangHai SEDA Tecnologia Óptica CO., LTDpara vigilância compacta e sistemas de imagem incorporados. Construída como uma solução econômica de lentes panorâmicas, esta lente fixa F2.0 oferece um enorme campo de visão diagonal de 170° para eliminar pontos cegos para segurança doméstica e monitoramento de veículos. Otimizada exclusivamente para sensores de imagem de 1/2,9”, a lente óptica CCTV mantém brilho de borda equilibrado com iluminação relativa de 68,0% e ângulo de raio principal controlado abaixo de 21,5°, combinando perfeitamente com os sensores CMOS convencionais. câmeras de consumo, campainhas inteligentes, visão no carro e mini equipamentos de monitoramento panorâmico.

2. Descrição detalhada do produto

2.1 Parâmetro Central

Distância focal de 2,6 mm com tolerância de ± 5%, combinada com grande abertura F2.0, a lente da placa M12 garante excelente entrada de luz para ambientes de vigilância com pouca luz.

Campo de visão de 170°diagonal, 130°horizontal e 65°vertical; O círculo de imagem máximo de Φ6,7 mm cobre totalmente o sensor de 1/2,9” sem vinheta.

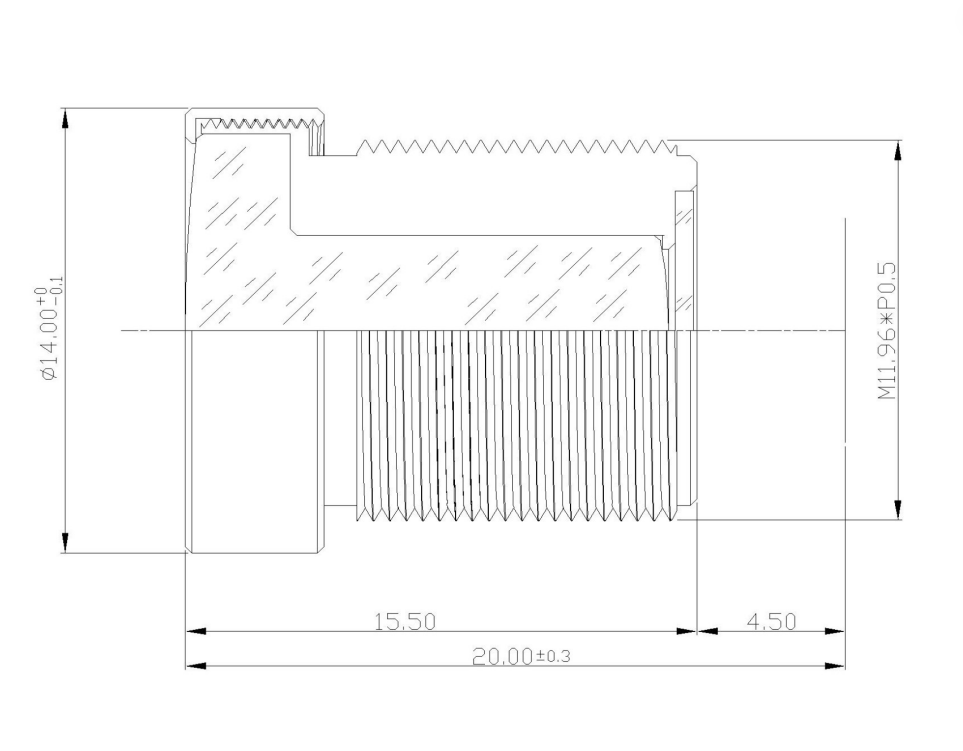

TTL 20,0±0,2mm e distância focal traseira mecânica 4,45±0,2mm, suportando montagem simples em módulos de câmera compactos.

A distorção de TV de -20,0% é típica para lentes ultra grande angulares, facilitando a cobertura panorâmica e permanecendo compatível com algoritmos comuns de correção de distorção.

A iluminação relativa de 68,0% e o CRA<21,5° reduzem efetivamente os cantos escuros e o sombreamento de cores nos sensores CMOS, uma vantagem importante desta lente óptica CCTV.

A montagem de rosca M12 padrão garante intercambialidade com módulos de câmera convencionais.

2.2 Vantagens de Desempenho

1. Cobertura panorâmica extra ampla:Como uma lente olho de peixe de alto desempenho, o FOV diagonal de 170° minimiza as áreas mortas, reduzindo a quantidade de câmeras necessárias para o monitoramento do espaço.

2. Forte adaptabilidade com pouca luz:A ampla abertura F2.0 melhora a captação de luz, proporcionando imagens mais nítidas em ambientes escuros para aplicações de lentes de segurança doméstica.

3. Design óptico compatível com sensor:O ângulo do raio principal estritamente controlado e a alta iluminação relativa estabilizam o brilho da imagem periférica e a uniformidade da cor.

4. Esboço mecânico compacto:O comprimento total curto suporta designs de câmeras ultrafinas amplamente exigidos por lentes de câmeras de veículos e dispositivos domésticos inteligentes.

5. Consistência confiável de produção em massa:ShangHai SLIK Optical Technology CO., LTD conduz testes ópticos rigorosos em cada lote, garantindo desempenho estável para pedidos OEM de longo prazo.

2.3 Campo de Aplicação

1. Monitoramento de segurança residencial:Esta lente ultra grande angular é amplamente adotada para campainhas inteligentes, minicâmeras internas e câmeras de vigilância Wi-Fi, proporcionando visualização de toda a área de entradas e salas.

2. Visão a bordo do veículo:A lente da placa M12 funciona com câmeras de painel, câmeras retrovisoras e sistemas panorâmicos de assistência ao estacionamento para capturar as condições da estrada ao redor.

3. Vigilância comercial de pequeno porte:Ideal para lojas de varejo, corredores de escritórios e minicâmeras de elevadores; a lente panorâmica reduz os custos de instalação para monitoramento de todo o espaço.

4. Visão industrial incorporada:Adequado para inspeção de equipamentos compactos, mini captura panorâmica e pequenos módulos de visão de máquina baseados em sensores de 1/2,9”.

5. Câmeras IoT de consumo:Corresponde a módulos de câmera IoT em miniatura onde a limitação de tamanho e o amplo alcance de visualização são requisitos essenciais de uma lente óptica CCTV de alta qualidade.
