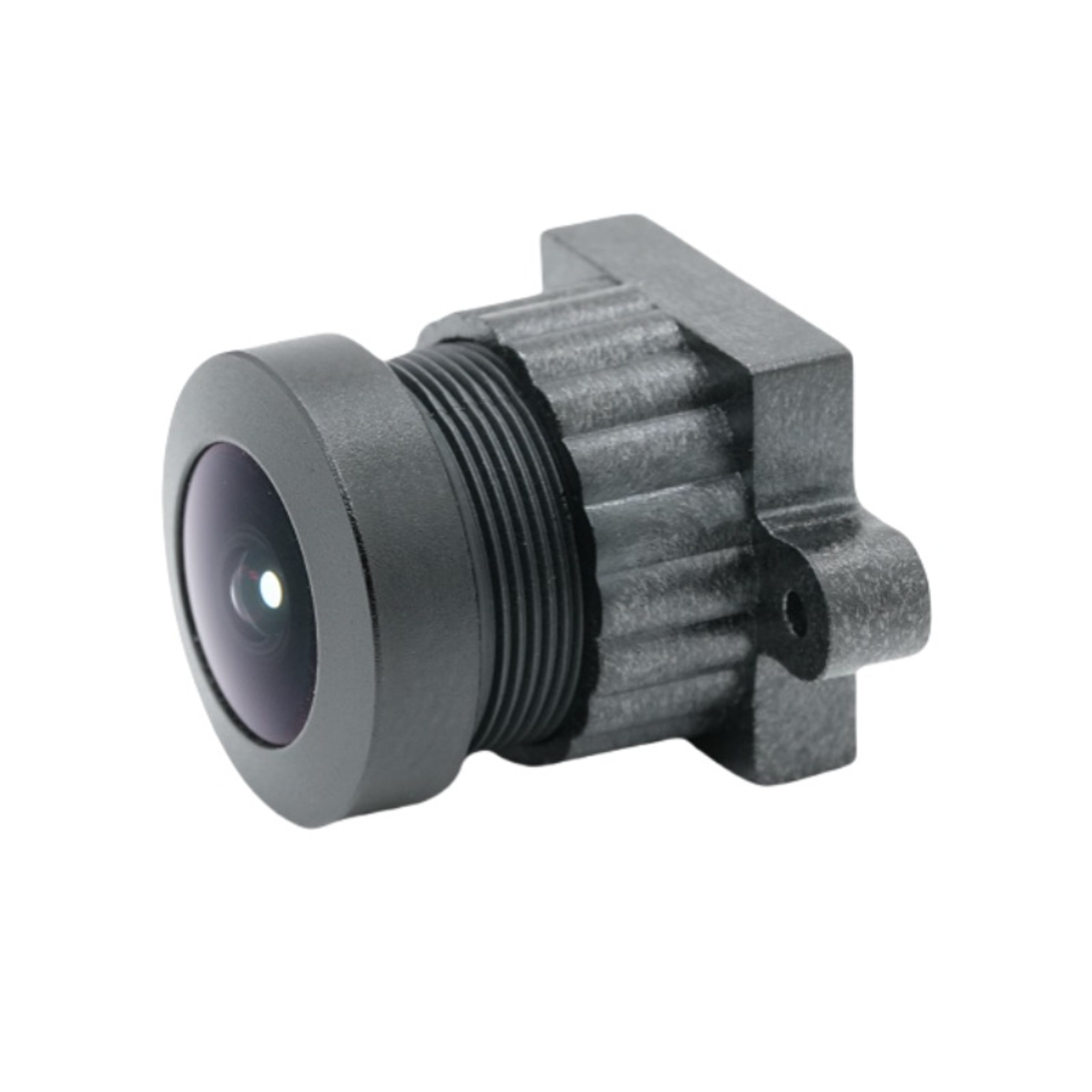

Lente grande angular de 2,18 mm

1. Resumo do produto

Esta lente olho de peixe M12 de alto desempenho foi projetada porShangHai SEDA Tecnologia Óptica CO., LTDpara fornecer monitoramento panorâmico contínuo com um campo de visão ultra grande angular. Projetada para sensores de imagem de 1/2,7", esta lente ultra grande angular adota uma estrutura óptica 2G3P+IR madura, equilibrando tamanho compacto e capacidade de imagem durante todo o dia. Ela possui uma distância focal efetiva de 2,18 mm, abertura fixa F2.4 e campo de visão diagonal de 185°, permitindo cobertura de área ampla com uma única câmera sem costurar várias câmeras. Como uma lente confiável corrigida por IR, ela mantém qualidade de imagem consistente sob luz visível e infravermelha para cenários de vigilância diurna e noturna. o comprimento total da trilha é controlado em 14,5 ± 0,2 mm, suportando integração de módulo de câmera miniaturizada. A calibração óptica rigorosa oferece 46,0% de iluminação relativa e CRA controlado abaixo de 20,43 °, reduzindo significativamente a vinheta e combinando os sensores CMOS convencionais. ShangHai SLIK Optical Technology CO., LTD fornece produção em massa estável e soluções ópticas personalizáveis para clientes globais que usam esta plataforma madura de lentes panorâmicas.

2. Descrição detalhada do produto

Parâmetro

1.Especificações ópticas:EFL 2,18±5%, F2,4±5%, distância focal traseira mecânica 2,7±0,2mm. O círculo de imagem máximo de Φ6,3 mm corresponde precisamente aos sensores de 1/2,7” para evitar imagens periféricas ineficazes.

2. Estrutura óptica:O design 2G3P+IR integra elementos de vidro e plástico com revestimento de correção infravermelha, equilibrando custo, peso e desempenho óptico desta lente olho de peixe M12.

3. Campo de visão:Cobertura ultra ampla de 185° diagonal, 152° horizontal, 83,6° vertical. Ele proporciona uma visão quase total do entorno e reduz a quantidade de câmeras para monitoramento de áreas amplas.

4. Indicadores de imagem:Distorção de TV -32,0%, iluminação relativa 46,0%, CRA <20,43°. O ângulo de raio principal otimizado se adapta à maioria dos sensores CMOS, reduzindo os riscos de cantos escuros para lentes ultra grande angulares.

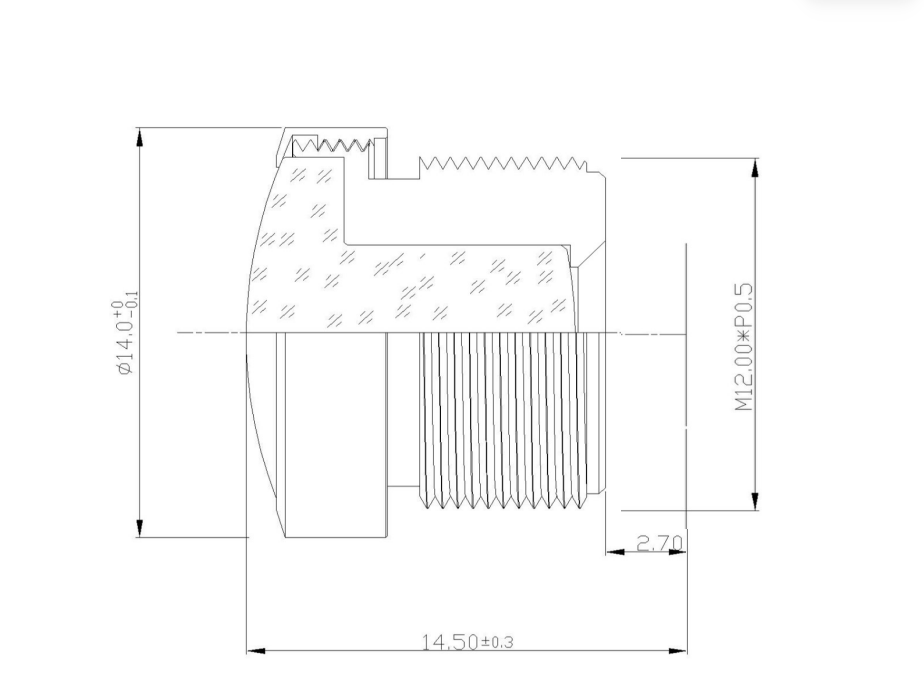

5. Projeto mecânico:Montagem M12 padrão e TTL compacto de 14,5 mm, fácil montagem dentro de câmeras em miniatura.

Vantagens de desempenho

1. Capacidade de cobertura panorâmica:A visão ultra-ampla de 185° elimina zonas cegas, um ponto forte desta lente panorâmica para monitoramento de espaço.

2. Compatibilidade IR dia-noite:Como uma lente com correção de infravermelho, evita a mudança focal entre a luz visível e a luz infravermelha, proporcionando imagens nítidas tanto durante o dia quanto sob visão noturna infravermelha.

3. Brilho uniforme da borda:A iluminação relativa de 46,0% melhora o brilho da imagem periférica em comparação com lentes olho de peixe comuns, reduzindo cantos escuros óbvios.

4. Design modular compacto:TTL curto e interface M12 padrão suportam caixas de câmera finas, ideais para pequenos equipamentos de visão incorporados.

5. Produção em massa estável:Fabricada pela ShangHai SLIK Optical Technology CO., LTD, a lente passa por rigorosos testes ópticos para garantir desempenho consistente em todos os lotes.

Campo de Aplicação

1. Segurança residencial e comercial:Câmeras de vigilância panorâmicas internas, câmeras de campainha, monitoramento antifurto de varejo usando esta lente olho de peixe M12.

2. Visão auxiliar do veículo:Sistemas de visão surround para automóveis, monitoramento grande angular montado em veículos, onde a lente ultra grande angular cobre áreas cegas ao redor dos automóveis.

3. Visão industrial incorporada:Mini câmeras de inspeção industrial, módulos de visão industrial que exigem grande cobertura de campo.

4. Dispositivos IoT inteligentes:Câmeras domésticas inteligentes, equipamentos panorâmicos de videoconferência que contam com lentes com correção de infravermelho para captura contínua de 24 horas.

5. Monitoramento público:Pequenas câmeras de segurança panorâmicas para elevadores, corredores e pequenos espaços públicos, ajudando os clientes a reduzir custos de implantação de hardware.
