Introdução: a folha de especificações da lente não é apenas uma tabela de números

Quando os engenheiros selecionam uma lente de câmera, o primeiro passo geralmente é simples:

Abra a folha de especificações.

Depois vem a parte difícil.

Uma folha de dados de lentes típica pode incluir:

• EFL
• Número F
• campo de visão
• FTM
• Distorção
• CRA
• TTL
• Formato do sensor
• Iluminação relativa

Para engenheiros ópticos experientes, esses números contam uma história.

Para iniciantes, eles podem parecer uma língua estrangeira.

O desafio não é encontrar uma lente com as “melhores” especificações.

O desafio é compreender:

Quais parâmetros ópticos realmente são importantes para sua aplicação?

Uma câmera de vigilância, um robô autônomo, um drone, um dispositivo médico e um sistema de visão industrial usam lentes, mas exigem características ópticas completamente diferentes.

Este guia explica as especificações essenciais de lentes de câmera que os engenheiros precisam entender antes de fazer uma seleção.

---

1. Distância focal (EFL): a base da perspectiva da lente

O que é distância focal?

A distância focal efetiva (EFL) é uma das especificações mais importantes de uma lente de câmera.

Ele determina:

• Ampliação
• Ângulo de visão
• Relacionamento de perspectiva entre objetos

Simplesmente:

Distância focal curta = visão mais ampla
Distância focal longa = visão mais estreita

---

Exemplos comuns

Lente grande angular

Distâncias focais típicas:

• 1,8 mm
• 2,8 mm
• 3,6 mm

Aplicações:

• Câmeras de segurança
• Dispositivos domésticos inteligentes
• Robótica
• Monitoramento de estacionamento

Vantagens:

• Grande área de cobertura
• Melhor consciência ambiental

Limitações:

• Maior distorção
• Tamanho reduzido do objeto à distância

---

Lente telefoto

Distâncias focais típicas:

• 12mm
• 25mm
• 50mm+

Aplicações:

• Monitoramento de tráfego
• Inspeção de longa distância
• Medição industrial

Vantagens:

• Captura detalhes distantes

Limitações:

• Campo de visão estreito

---

2. Campo de visão (FOV): quanto a câmera pode ver?

O campo de visão descreve a área visível capturada por uma lente.

Geralmente é expresso como:

• Campo de visão horizontal
• Campo de visão vertical
• Campo de visão diagonal

---

Por que o FOV é importante

Escolher o FOV errado cria problemas caros.

Muito estreito:

• Mais pontos cegos
• São necessárias mais câmeras
• Maior custo de instalação

Muito largo:

• Distorção excessiva
• Precisão de reconhecimento reduzida

Um processo de seleção de lentes profissional sempre considera:

• Distância alvo
• Área de detecção
• Tamanho do objeto
• Requisitos de reconhecimento

---

3. Abertura (número F): a capacidade da lente de capturar luz

A abertura é uma das especificações mais incompreendidas.

O número F representa a razão entre:

• Distância focal da lente
• Diâmetro da pupila de entrada

Quanto menor o número F:

→ Quanto maior a abertura
→ Quanto mais luz entra na lente

---

Valores de abertura comuns

---

Por que a abertura é importante

Ambientes com pouca luz criam desafios:

• Aumento do ruído do sensor
• Maior tempo de exposição
• Desfoque de movimento

Uma abertura maior ajuda a fornecer mais informações ópticas antes da amplificação eletrônica.

É por isso que as aplicações de alto desempenho se concentram cada vez mais em lentes de grande abertura.

---

4. Compatibilidade do sensor: a lente e o sensor devem funcionar juntos

Um erro comum que os engenheiros cometem é selecionar uma lente com base apenas na distância focal.

Uma lente também deve corresponder ao formato do sensor.

Os tamanhos comuns de sensores incluem:

• 1/4"
• 1/3"
• 1/2,7"
• 1/2"
• 1/1,8"
• 1/1,2"

---

O que acontece quando eles não combinam?

Círculo da imagem da lente muito pequeno

Resultado:

• Cantos escuros
• Vinheta
• Pixels perdidos

---

Lente projetada para sensor menor usada em sensor maior

Resultado:

• Qualidade de imagem reduzida
• Baixo desempenho de borda

---

A correspondência óptica profissional requer considerar:

• Diagonal do sensor
• Tamanho dos pixels
• Ângulo do raio principal
• Círculo de imagem

---

5. Distorção: a diferença entre amplo e utilizável

A distorção descreve o quanto as linhas retas se tornam curvas em uma imagem.

O tipo mais comum:

Distorção de barril

Típico em:

• Lentes grande angular
• Lentes olho de peixe



---

A distorção nem sempre é ruim.

Por exemplo:

As lentes de drone FPV geralmente usam intencionalmente forte distorção grande angular para criar uma visão envolvente.

No entanto:

Aplicações como:

• Sistemas de medição
• Reconhecimento de placas
• Visão de máquina

requerem melhor controle de distorção.

A chave não é eliminar completamente a distorção.

A chave é controlar a distorção de acordo com as necessidades da aplicação.

---

6. MTF: Medindo o desempenho óptico real

MTF (Modulation Transfer Function) é um dos métodos de avaliação óptica mais importantes.

Descreve quão bem uma lente transfere o contraste de um objeto para uma imagem.

Simplesmente:

Maior MTF = Melhor capacidade de reproduzir detalhes.

---

Por que o MTF é importante

Duas lentes podem ter:

• Mesma distância focal
• Mesma abertura
• Mesma classificação de resolução

Mas qualidade de imagem completamente diferente.

Por que?

Porque o desempenho óptico depende de:

• Qualidade do vidro
• Estrutura da lente
• Tecnologia de revestimento
• Precisão de fabricação

MTF revela a capacidade óptica real.

---

7. CRA (Chief Ray Angle): Crítico para Sensores Modernos

CRA descreve o ângulo dos raios de luz que chegam ao sensor.

Os sensores CMOS modernos são altamente sensíveis ao CRA.

A correspondência incorreta de CRA pode causar:

• Sombreamento de cor
• Brilho reduzido
• Degradação de imagem

Este parâmetro é especialmente importante para:

• Câmeras automotivas
• Visão de máquina
• Sensores de alta resolução

---

8. TTL e parâmetros de projeto mecânico

O desempenho óptico não é a única consideração.

Os engenheiros também devem considerar a compatibilidade mecânica.

Parâmetros importantes incluem:

TTL (comprimento total da trilha)

A distância óptica da primeira superfície da lente ao plano da imagem.

Importante para:

• Design do módulo da câmera
• Aplicações com espaço limitado

---

Tipo de montagem

Interfaces comuns:

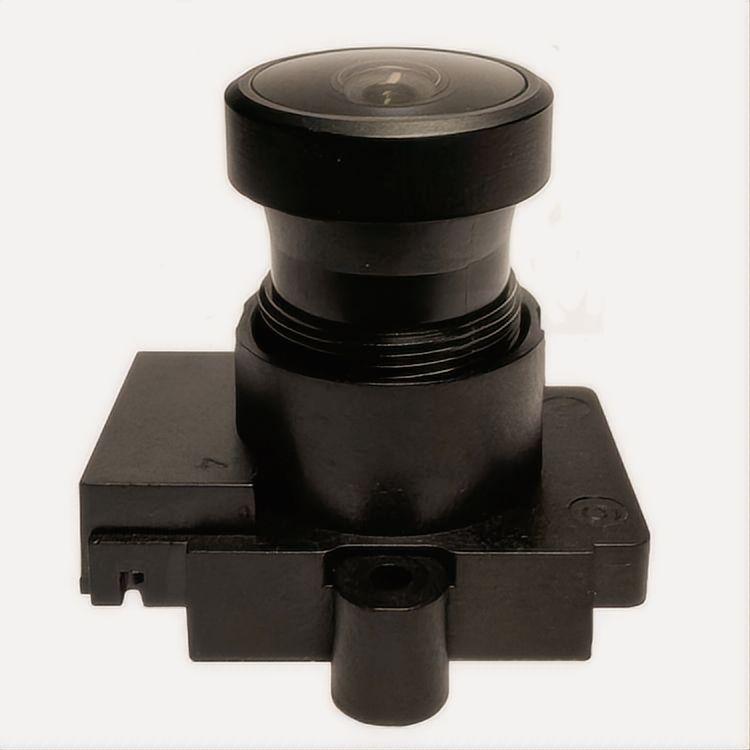

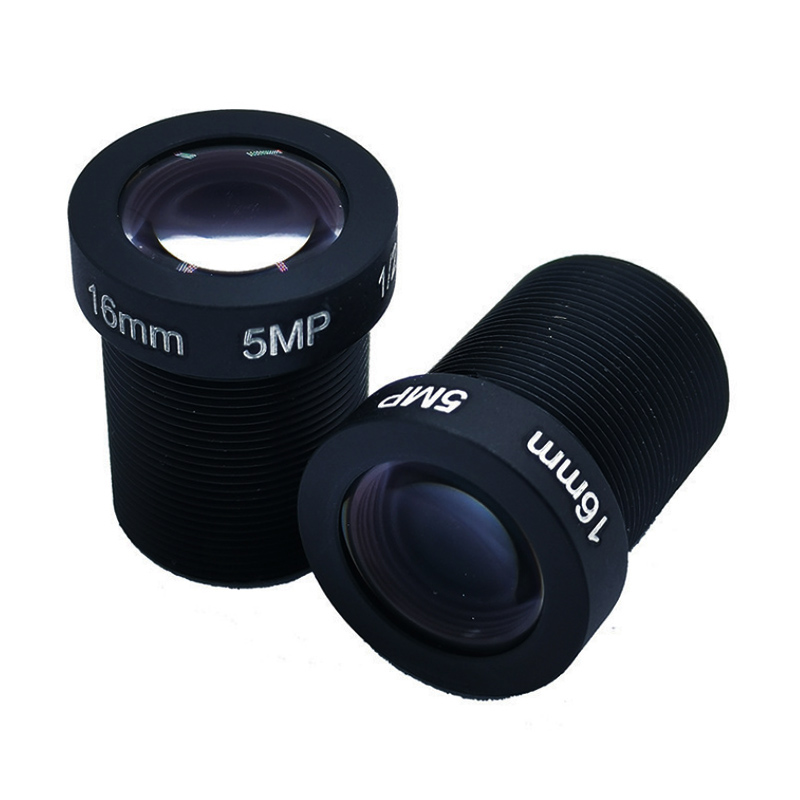

• Montagem M12
• Montagem CS
• Montagem C
• Montagem F
• Montagens personalizadas

A montagem determina a integração mecânica.

---

9. Iluminação relativa: qualidade de imagem em todo o quadro

A iluminação relativa descreve a consistência do brilho do centro até a borda.

A má iluminação relativa causa:

• Cantos escuros
• Brilho irregular da imagem

Isto é especialmente importante para:

• Lentes grande angular
• Câmeras de vigilância
• Sistemas de visão de IA

Uma boa lente deve manter uma iluminação consistente em toda a imagem.

---

10. O erro mais comum: escolher especificações em vez de soluções

Um dos maiores erros que os engenheiros cometem é comparar lentes apenas por números.

Por exemplo:

“A lente A tem resolução mais alta, então deve ser melhor.”

Não necessariamente.

Uma seleção de lentes bem-sucedida considera o sistema completo:

• Sensor
• Ambiente de iluminação
• Distância de trabalho
• Requisitos de IA
• Capacidade de processamento de imagem

A melhor lente não é aquela com as especificações mais altas.

É aquele otimizado para a aplicação.

---

Como os engenheiros devem avaliar uma lente de câmera

Antes de selecionar uma lente, pergunte:

Perguntas de aplicação

• Quais objetos precisam ser detectados?
• Qual é a distância de trabalho?
• Que condições de iluminação existem?
• As informações sobre cores são importantes?
• A análise de IA está envolvida?

---

Perguntas ópticas

• O FOV é suficiente?
• A abertura é grande o suficiente?
• O sensor corresponde?
• A distorção é aceitável?
• O desempenho de ponta é importante?

---

Perguntas do sistema

• O tamanho é limitado?
• A estabilidade de temperatura é necessária?
• A confiabilidade a longo prazo é importante?

---

Conclusão: Compreender as especificações das lentes cria melhores sistemas de imagem

As especificações das lentes da câmera não são apenas números técnicos.

Eles representam decisões ópticas que afetam diretamente o desempenho do sistema.

Uma lente bem selecionada pode melhorar:

• Qualidade de imagem
• Precisão de IA
• Confiabilidade do sistema
• Competitividade do produto

Uma lente mal selecionada pode limitar até mesmo a câmera e o algoritmo mais avançados.

Nos sistemas de imagem modernos, os engenheiros não escolhem simplesmente um pedaço de vidro.

Eles estão escolhendo a base da inteligência visual.

---

Visão final

Um sensor captura pixels.

Um algoritmo processa informações.

Mas a lente determina quais informações existem em primeiro lugar.

Uma melhor compreensão óptica leva a melhores decisões de engenharia.
