Uma leitura obrigatória para compras: 5 armadilhas ocultas nas folhas de especificações de lentes ópticas

A realidade do fornecimento de componentes ópticos

Sejamos honestos: comparar folhas de especificações de lentes ópticas pode ser como ler uma língua estrangeira. A maioria dos gerentes de compras e compradores estrangeiros concentra-se naturalmente nos três grandes:Resolução (Megapixels), Distância Focal e Preço.Você encontra um fornecedor que oferece uma "lente 5MP 4mm F2.0" por vinte centavos mais barata do que seu fornecedor atual. Você faz um pedido experimental massivo. Um mês depois, seu engenheiro-chefe entra em seu escritório segurando um módulo de câmera e diz: “Os cantos estão completamente desfocados e a lente atinge o vidro do sensor”.

O que deu errado? Você caiu nas armadilhas ocultas dos parâmetros ópticos.

Para obter lentes como um verdadeiro especialista óptico, você precisa olhar além dos números das manchetes. Aqui estão as cinco especificações críticas e muitas vezes ignoradas que separam uma produção bem-sucedida de um pesadelo caro de RMA.

1. CRA (Chief Ray Angle): O assassino silencioso de megapixels

Você comprou uma lente de 5MP e um sensor de 5MP, mas sua imagem parece uma câmera de 2MP. Por que? Porque o CRA não correspondeu.

O Chief Ray Angle é o ângulo em que os raios de luz atingem as bordas do sensor de imagem. Os sensores modernos de alta resolução possuem pixels minúsculos e profundos. Se a lente desviar a luz em um ângulo muito acentuado (por exemplo, um CRA de 25° em um sensor que requer 15°), a luz se espalhará pelos poços de pixels errados.

• O resultado:Franjas de cores intensas (halos roxos) e bordas completamente desfocadas.

• A correção de fornecimento:Sempre pergunte aos seus engenheiros qual é a tolerância máxima de CRA do sensor e combine-a estritamente com a folha de especificações da lente.

2. Distorção "óptica" vs. "TV": o truque de marketing

Se você está comprando lentes para visão mecânica, robôs AGV ou reconhecimento facial, a distorção é sua inimiga. Mas os fornecedores adoram brincar com esse número.

Você poderá ver uma folha de especificações afirmando "Distorção: <2%". Parece ótimo, certo? Mas você precisa perguntar:Isso é distorção óptica ou distorção de TV?

• Distorção óptica:Um valor matemático que sempre parece menor no papel.

• Distorção de TV:Como a distorção realmente aparece em um monitor ou em um algoritmo de IA. Geralmente é um número muito maior.

• A correção de fornecimento:Se o seu software de IA precisa de linhas retas, exija estritamente oDistorção de TVvalor. Não se deixe enganar pelo número "óptico" artificialmente baixo.

3. Estrutura da lente (por exemplo, 1G3P): o problema do "desfoque de verão"

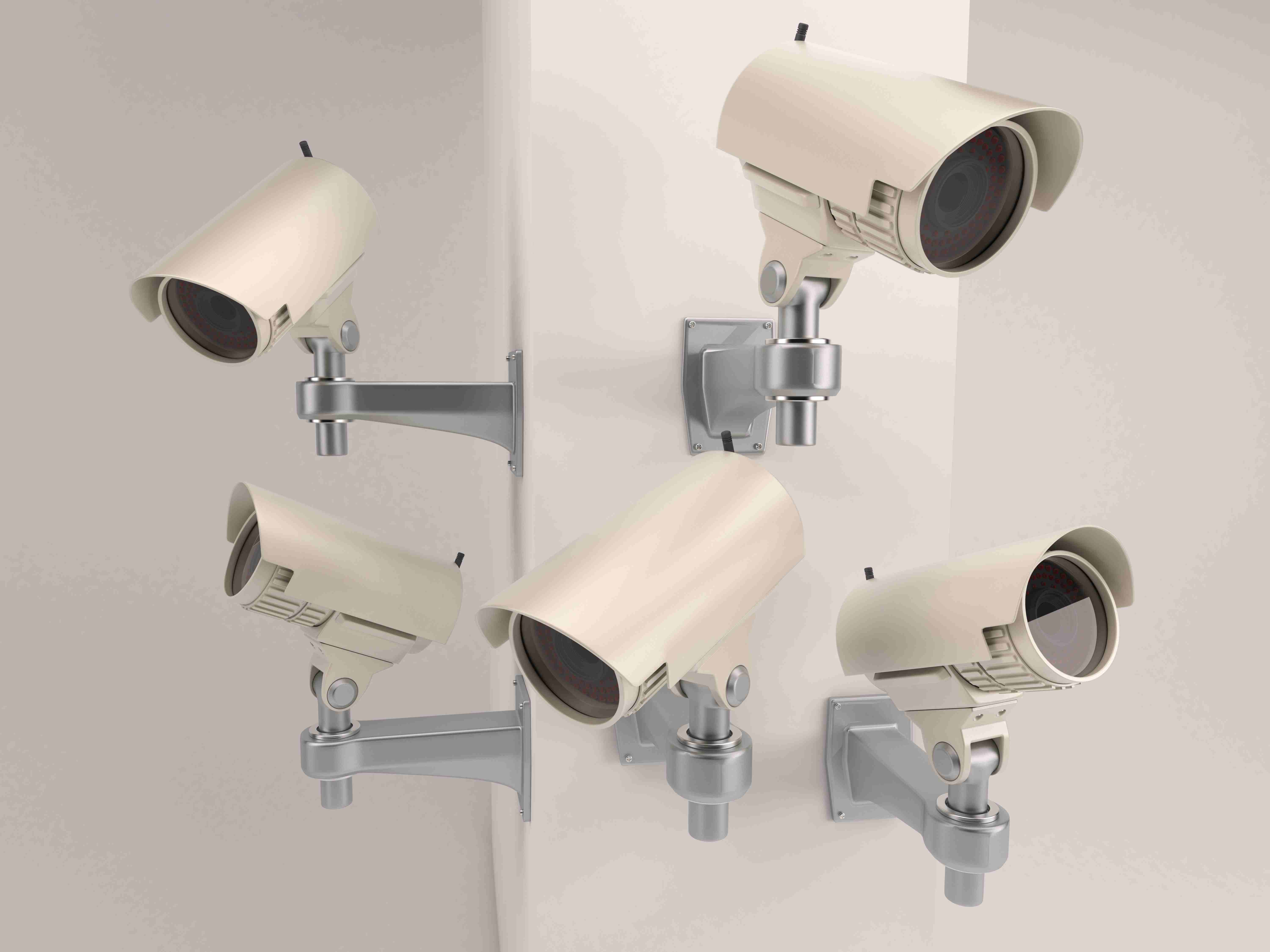

Você testa uma lente barata totalmente de plástico (4P) em um laboratório com ar condicionado e ela parece fantástica. Você implanta 10.000 câmeras de segurança no Texas ou em Dubai. Quando chega o verão, o plástico se expande, o ponto focal muda e todas as câmeras ficam desfocadas.

• A correção de fornecimento:Observe a composição estrutural na folha de especificações. Para ambientes com oscilações de temperatura, é necessário vidro. UM1G3P (1 vidro, 3 plásticos)ou2G2Pa estrutura híbrida utiliza elementos de vidro de precisão para estabilizar a óptica contra o calor. Pagar um pouco mais por uma estrutura híbrida economiza enormes custos de substituição posteriormente.

4. TTL (Comprimento Total da Pista) e BFL: O "Crunch" Mecânico

O desempenho óptico não significa nada se a lente não caber fisicamente na caixa da câmera.

• TTL (comprimento total da pista):A distância do topo da lente ao sensor de imagem. Se a caixa da sua câmera for super compacta, uma lente com TTL longo simplesmente não caberá atrás do vidro dome.

• BFL (Distância Focal Traseira):A distância da parte inferior do cilindro da lente até o ponto focal. Se o BFL for muito curto, aparafusar a lente M12 na montagem fará com que ela colida fisicamente (e quebre) seu caro filtro IR-CUT.

5. Número F vs. Transmissão Real (Revestimentos)

Uma abertura F1.6 de uma fábrica barata e uma abertura F1.6 de um fabricante premiumnãodeixe entrar a mesma quantidade de luz.

Por que? Porque o vidro nu reflete a luz. Os fabricantes de lentes de última geração usam revestimentos antirreflexos de banda larga multicamadas (revestimentos AR) em cada peça de vidro para garantir 98%+ de transmissão de luz. Os fabricantes baratos ignoram os revestimentos para economizar dinheiro, resultando em uma imagem escura e barulhenta, apesar de terem o “Número F” correto.

• A correção de fornecimento:Pergunte ao fornecedor sobre seus processos de revestimento. Se a lente for incrivelmente barata, provavelmente ela comprometeu os revestimentos AR.

O resultado final da terceirização

Pare de comprar lentes baseadas apenas em megapixels e preço. Na próxima vez que um fornecedor lhe entregar uma cotação, verifique seu CRA, confirme a distorção da TV, compare o TTL com seus desenhos mecânicos e pergunte sobre a proporção entre vidro e plástico.

Na Shanghai Silk Optical Technology Co., Ltd., não enviamos apenas uma lista de preços; fornecemos dados de engenharia óptica completos e transparentes. Ajudamos as equipes de compras a combinar perfeitamente a óptica de precisão com seus sensores exatos e requisitos ambientais, garantindo que sua linha de montagem funcione sem uma única surpresa "oculta".
