Como escolher a lente M12 perfeita para um sensor de 1/2,7": evitando as armadilhas de "vinhetas" e "bordas suaves"

Armadilha 1: O Efeito "Visão de Túnel" (Vinhetas)

Para entender a vinheta, imagine tentar encaixar um pino quadrado grande em um pequeno orifício redondo.

Cada lente projeta uma imagem circular no sensor retangular da câmera. Isso é chamado deCírculo de imagem. Um sensor de 1/2,7 polegada possui uma dimensão diagonal física específica (aproximadamente 6,6 mm).

• Se o círculo da imagem da lente for menor que o sensor:Os cantos do sensor retangular não receberão luz. O resultado? Cantos pretos em sua filmagem.

• Se o círculo da imagem da lente tiver exatamente o tamanho certo ou um pouco maior:Todo o sensor é banhado por luz. Você obtém uma imagem limpa e em tamanho cheio.

A correção:Ao comprar uma lente M12, você não pode olhar apenas para a distância focal (como 4 mm). Você deve verificar oTamanho do sensor alvoespecificação. Se você colocar uma lente projetada para um sensor menor de 1/3" ou 1/4" em seu sensor de 1/2,7", você obterá vinhetas todas as vezes. Sempre certifique-se de que a especificação da lente indique explicitamente a compatibilidade com formatos de 1/2,7".

Armadilha 2: O Mistério do “Centro Afiado, Bordas Desfocadas”

Ok, então você comprou uma lente com o círculo de imagem correto. Os cantos escuros desapareceram. Mas agora você tem um novo problema: a placa no centro do quadro é nítida, mas as árvores nas bordas do quadro parecem completamente fora de foco.

Isso acontece por dois motivos principais:

1. Uma incompatibilidade no ângulo do raio principal (CRA)Pense nos pixels de um sensor moderno como pequenos baldes profundos. Se a luz cair diretamente no balde (no centro do sensor), ela será capturada perfeitamente. Mas nas bordas do sensor, a luz entra em ângulo. Se esse ângulo for muito acentuado, a luz atinge a parede do “balde” e é refletida, causando bordas borradas e mudanças de cor. Uma lente M12 de alta qualidade foi projetada para dobrar esses raios de borda para que caiam de forma limpa nos pixels do sensor. Por exemplo, as lentes de precisão mantêm o CRA abaixo de 15° para garantir brilho e nitidez uniformes em todo o campo de visão.

2. Má estrutura da lente e curvatura do campoLentes baratas geralmente sofrem de “curvatura de campo”. Como os elementos da lente são curvos, o plano focal que eles projetam é, na verdade, curvo como uma tigela, e não plano como o seu sensor. Se o centro estiver em foco, as bordas ficarão fora de foco. Corrigir isso requer vários elementos de lente com formato preciso.

A solução: óptica de precisão desenvolvida para a tarefa

Você não precisa se comprometer cortando sua imagem ou aceitando cantos desfocados. Na Shanghai Silk Optical Technology Co., Ltd., projetamos nossas lentes M12 para combinar perfeitamente com sensores modernos.

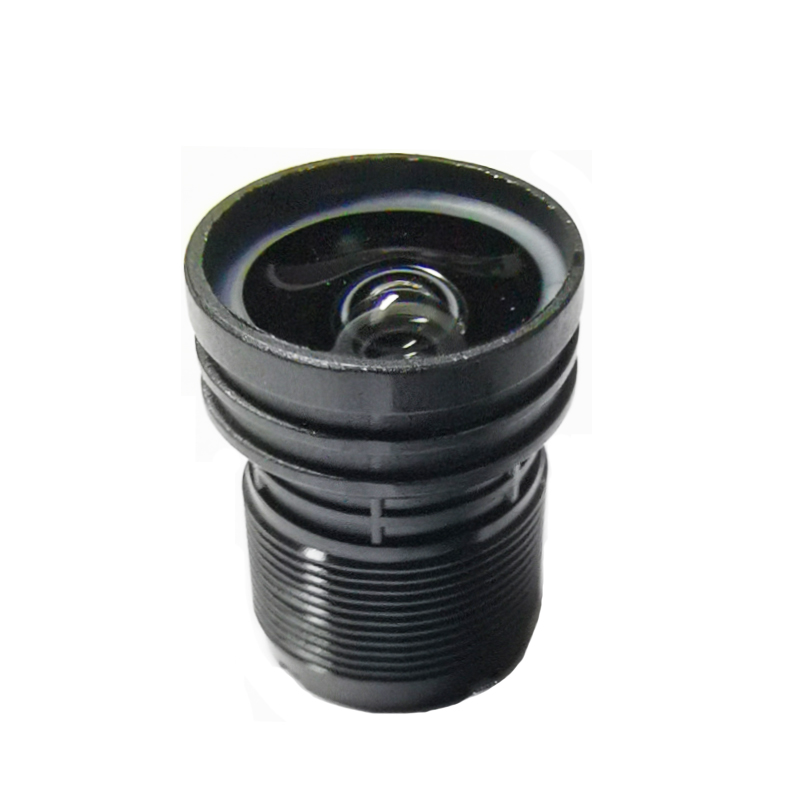

Pegue nossoLente M12 da série PL100como exemplo de como fazer certo:

• Ajuste perfeito para 1/2,7":Projetado com um círculo de imagem que cobre perfeitamente os sensores de 1/2,7", eliminando completamente os cantos escuros.

• CRA otimizada (<15°):A luz atinge as bordas do seu sensor no ângulo perfeito, garantindo brilho de ponta a ponta.

• Estrutura 7E totalmente em vidro:Usando sete elementos de vidro especializados, nivelamos o plano focal e corrigimos a distorção óptica (mantendo a distorção da TV em notáveis ​​-12%). Isso significa que os cantos são tão nítidos e de alta resolução (2MP-5MP) quanto o ponto morto.

O fundoLinha

Seu sensor de 1/2,7" é tão bom quanto a luz que o atinge. Não atrapalhe seus eletrônicos caros com um pedaço de vidro incompatível. Ao verificar o círculo da imagem e prestar atenção às correções ópticas de ponta a ponta, você pode garantir uma imagem nítida, clara e profissional para seus clientes.

(Procurando a combinação M12 perfeita para o seu projeto de câmera?Contate nossa equipe técnica hoje mesmo para solicitar amostras e especificações detalhadas.)
