O boom dos robôs de visão (AGV/AMR): Por que as lentes padrão estão falhando e o que "óptica personalizada" realmente significa Introdução ao artigo

1. O problema do terremoto: antivibração e integridade estrutural

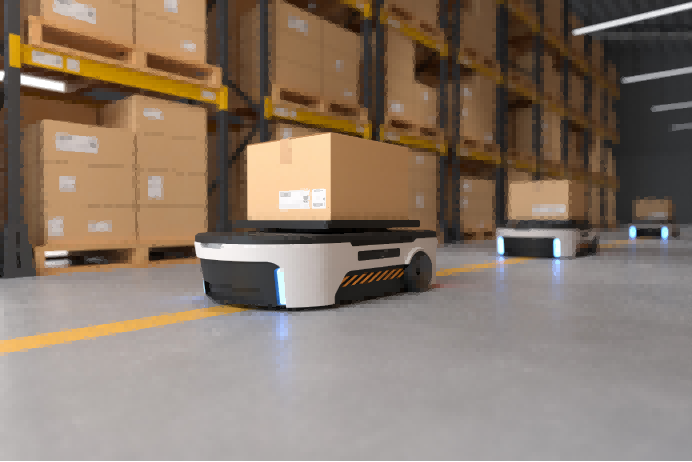

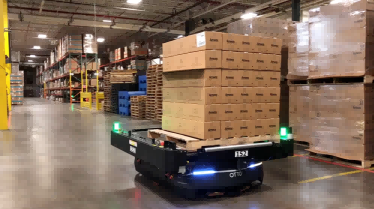

Uma câmera de segurança permanece silenciosamente no teto por cinco anos. Um AMR, por outro lado, vive uma vida de traumas constantes. Ele passa por juntas de dilatação de concreto, para abruptamente, gira 360 graus e carrega cargas vibratórias.

Se você colocar uma lente M12 padrão em um robô, as microvibrações irão literalmente desparafusar a lente com o tempo ou deslocar os elementos internos. De repente, seu robô fica míope.

O requisito personalizado:As lentes robóticas exigem estruturas mecânicas altamente personalizadas. Não se trata apenas de vidro óptico; trata-se de hardware. Os fabricantes devem empregar designs especializados de travamento de rosca, barris de alumínio para aviação em vez de plásticos baratos e técnicas de distribuição de cola de precisão durante a montagem para travar permanentemente o plano focal no lugar. A lente deve sobreviver a milhares de horas de vibração de alta frequência sem um único micrômetro de desvio focal.

2. O problema da geometria: distorção ultrabaixa da TV

Quando um ser humano olha através de lentes olho de peixe, nosso cérebro sabe que o batente curvo da porta é, na verdade, reto. Um algoritmo de visão mecânica não tem esse luxo.

Se um robô usa uma lente com distorção típica de barril (onde as bordas da imagem se curvam para fora), seu algoritmo V-SLAM calcula que o corredor reto do armazém é, na verdade, curvo. O robô tentará continuamente corrigir seu caminho, levando a ziguezagues ineficientes ou, pior, a colisões.

O requisito personalizado:Embora uma câmera de segurança possa tolerar distorção de TV de -15% ou -20%, as lentes AGV e AMR geralmente exigem distorção ultrabaixa, às vezes chegando a < 1% para mapeamento de alta precisão. Conseguir isso requer designs ópticos complexos e de vários elementos (muitas vezes utilizando elementos de vidro asféricos moldados com precisão) para achatar a imagem opticamente antes mesmo que o software precise tocá-la.

3. O dilema do “ponto cego”: FOV vs. resolução de borda

Um AMR precisa ver o código QR no chão, diretamente à sua frente, enquanto observa simultaneamente se um humano está caminhando em seu caminho pela esquerda. Isso requer um campo de visão (FOV) muito específico, muitas vezes ultra-amplo.

No entanto, em lentes grande angulares padrão, o centro da imagem é nítido, mas as bordas tornam-se uma bagunça borrada e borrada (devido ao alto ângulo de raio principal e às aberrações ópticas). Se houver um obstáculo nessa borda desfocada, a IA do robô pode confundir uma perna humana com uma sombra.

O requisito personalizado:A consistência óptica de ponta a ponta é obrigatória. As lentes robóticas personalizadas são projetadas para garantir que a MTF (Função de Transferência de Modulação – uma medida de nitidez) permaneça incrivelmente alta mesmo nos cantos extremos do círculo da imagem. Cada pixel é importante quando os algoritmos de segurança calculam a distância e a profundidade.

4. Carga útil e limites de potência: o fator de peso

A vida útil da bateria é a força vital de um AMR. Quanto mais pesado o robô, mais rápido a bateria descarrega. Além disso, os motores que controlam o cardan ou o conjunto de câmeras estéreo do robô são altamente sensíveis ao peso. Uma lente industrial enorme e pesada, toda em vidro, pode perturbar o centro de gravidade e sobrecarregar os motores.

O requisito personalizado:É aqui que brilham as estruturas híbridas avançadas. Os engenheiros ópticos são cada vez mais solicitados a personalizar1G3P (1 vidro, 3 plásticos) ou 2G2Plentes híbridas. Ao combinar estrategicamente elementos de vidro com temperatura estável com polímeros plásticos ultraleves e de alta precisão, os fabricantes podem fornecer a clareza óptica rigorosa necessária para a visão mecânica, ao mesmo tempo que eliminam gramas cruciais da carga útil do robô.

Conclusão: Indo além do “pronto para uso”

A era de colocar uma lente CCTV genérica em um robô de alta tecnologia acabou. Para que um AGV ou AMR mapeie verdadeiramente seu ambiente, evite obstáculos dinâmicos e opere com segurança 24 horas por dia, 7 dias por semana, seus “olhos” devem ser construídos especificamente para o trabalho.

Na Shanghai Silk Optical Technology Co., Ltd., entendemos que a indústria robótica não funciona com peças padrão. Desde o cálculo do CRA exato para corresponder aos seus sensores de visão estéreo até o projeto de invólucros à prova de vibração e perfis de vidro de baixa distorção, fornecemos a engenharia óptica OEM/ODM que seus algoritmos de visão mecânica precisam desesperadamente.

(Construindo a próxima geração de AMRs inteligentes? Não deixe que uma lente genérica atrapalhe seu software.Entre em contato com nossa equipe de engenharia hoje mesmo para discutir seus requisitos ópticos personalizados fora do padrão.)
