Olhos no céu: a evolução técnica e as compensações ópticas dos sistemas de lentes drone

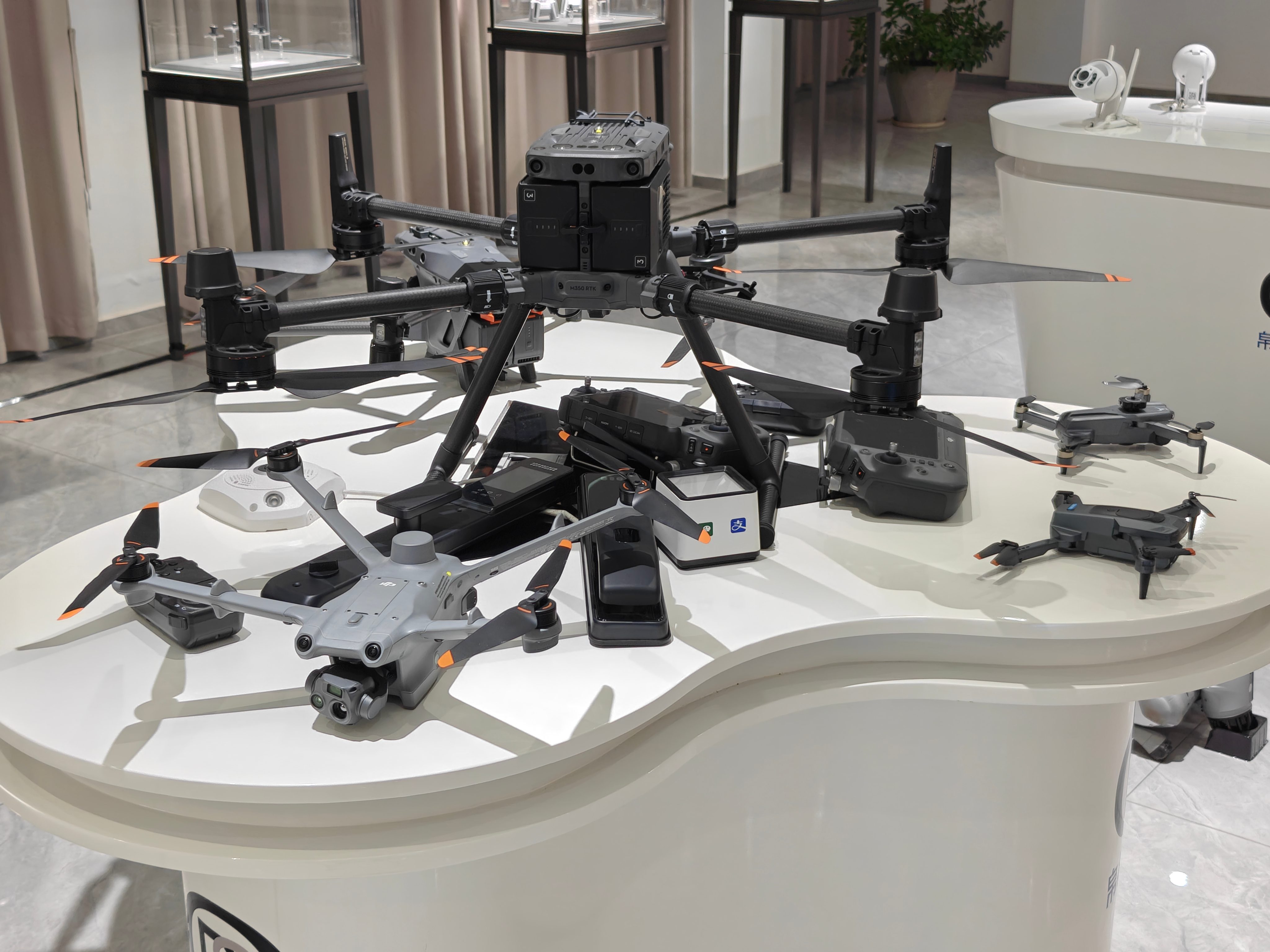

Prosumer e drones cinematográficos: o poder visual dos sistemas multifocais

Por muito tempo, a cinematografia drone ficou confinada à narrativa de "grande angular principal". Os primeiros drones geralmente carregavam uma única lente (equivalente a cerca de 24 mm), que, embora ótima para grandes paisagens, fazia com que as fotos aéreas parecessem repetitivas. À medida que as demandas criativas aumentavam, os drones começaram a integrar sistemas de múltiplas lentes para reconstruir a “trindade” de distâncias focais do fotógrafo profissional no céu.

Restrições físicas e equilíbrio espacial em sistemas multi-lentes

Os drones de imagem modernos agora apresentam sistemas de lentes triplas (Wide, Medium Tele e Tele) para fornecer "compressão de espaço" em fotos aéreas.¹Projetar três módulos de imagem independentes dentro de um volume limitado de gimbal é um enorme desafio de engenharia que envolve distribuição de peso e compensação dinâmica do centro de gravidade.

A câmera principal de 24 mm normalmente utiliza um sensor grande (como 4/3 CMOS) para fornecer qualidade de imagem e faixa dinâmica de primeira linha.²A adição das lentes Medium Tele (equivalente a 70 mm) e Tele (equivalente a 166 mm) oferece flexibilidade de perspectiva sem precedentes.¹A lente de 70 mm, equipada com um sensor de 1/1,3 polegada, destaca-se por destacar assuntos enquanto mantém a noção do ambiente circundante, perfeita para estruturas arquitetônicas ou retratos ambientais.¹

A lente Tele de 166 mm é revolucionária, aumentando a abertura para$f/3,4$para melhor poder de resolução em comparação com as gerações anteriores.¹Nas filmagens aéreas, o valor de uma lente telefoto reside na "evitação" - ela permite que os pilotos capturem detalhes íntimos da vida selvagem ou de assuntos sem invadir ou entrar em zonas restritas perigosas.¹

Sistemas de nível cinematográfico e o DNA óptico da montagem DL

Para produções de nível hollywoodiano, os drones de lentes fixas são insuficientes. Sistemas profissionais como o Inspire 3 apresentam câmeras aéreas full-frame com ecossistemas de lentes intercambiáveis.⁴Aqui, o foco muda para “estabilidade óptica” e “compatibilidade de fluxo de trabalho”.

A montagem DL é um sistema proprietário projetado com uma distância de flange ultracurta. Suas lentes prime correspondentes (18 mm, 24 mm, 35 mm, 50 mm) utilizam designs asféricos (ASPH) para suprimir o astigmatismo marginal e a aberração cromática em grandes aberturas.⁴A consistência é vital no cinema – quando um drone corta de um plano amplo para um close-up, diferenças significativas na reprodução de cores ou aberrações aumentariam drasticamente os custos de pós-produção. Essas lentes são combinadas com o DJI Cinema Color System (DCCS) para garantir tons de pele naturais e detalhes delicados de sombra.⁴

Além disso, esses sistemas abordam a “respiração de foco” – a estranha mudança na composição à medida que a lente foca. Através de estruturas ópticas otimizadas, estas lentes de cinema mantêm um campo de visão estável durante a focagem, cumprindo os rigorosos padrões da linguagem cinematográfica.⁴

Drones FPV: velocidade, resposta em tempo real e a sobrevivência do "Fisheye"

Se os drones cinematográficos estão “pintando” no céu, os drones FPV estão “lutando”. Em manobras extremas onde as velocidades podem exceder os 150 km/h, a missão da lente não é obter imagens bonitas, mas sim um sentido extremo de posicionamento espacial.

A compensação entre FOV e distorção

Os pilotos de FPV precisam de um campo de visão ultra amplo (FOV) para perceber obstáculos. Em florestas estreitas ou edifícios abandonados, os sinais visuais periféricos são mais importantes do que a nitidez central. Conseqüentemente, as lentes FPV usam distâncias focais extremamente curtas, normalmente entre 1,7 mm e 2,8 mm.⁶

Uma lente de 1,7 mm fornece um FOV de quase 170 graus, cobrindo as bordas da visão humana, mas introduzindo forte distorção em barril "olho de peixe".⁶Embora essa distorção seja esteticamente “arruinada” para a fotografia, ela serve como referência física para os pilotos avaliarem o ângulo de inclinação do drone.

Com o surgimento dos sistemas digitais (como DJI O3/O4), as lentes FPV estão buscando resoluções mais altas (4K/120fps) e melhor faixa dinâmica, tornando possíveis fotos cinematográficas FPV de "uma tomada".⁷

A corrida dos milissegundos: latência vidro a vidro

No FPV, uma métrica ignorada pelos fotógrafos tradicionais é a “latência vidro a vidro”. Este é o tempo desde a luz que atinge o sensor até a imagem aparecer nos óculos do piloto.

A 160 km/h, um atraso de 100 ms significa que o drone percorre cerca de 4,5 metros antes que o piloto veja o que aconteceu.⁸Câmeras FPV dedicadas usam leitura e processamento simplificados do sensor para priorizar a velocidade em vez da nitidez.

1. Sistemas Analógicos:Use sensores CCD com saída de vídeo direta, alcançando latências inferiores a 20 ms ao custo de imagens granuladas e de baixa resolução.⁸

2. Sistemas Digitais HD:Use algoritmos de compressão. Os sistemas modernos utilizam altas taxas de quadros (90fps ou 120fps) para reduzir o tempo de digitalização. A 90fps, uma varredura de quadro único leva aproximadamente 11ms, permitindo que a latência total do sistema fique abaixo de 30ms.⁷

Além disso, o Wide Dynamic Range (WDR) é fundamental. Quando um drone sai de um interior escuro para a luz solar intensa, a lente deve ajustar a exposição ou usar sensores de alta dinâmica em milissegundos para evitar a “cegueira” do piloto.⁹

Fotogrametria e GIS: a beleza científica da precisão geométrica

No mundo do mapeamento, um drone se torna uma ferramenta de medição de precisão. O objetivo não é mais “ter boa aparência”, mas ser “preciso”. Cada pixel está vinculado às coordenadas GPS/RTK e à geometria óptica.

Obturador Global: Eliminando o “Efeito Gelatina”

A maioria das câmeras digitais usa um “Rolling Shutter”, que lê os pixels linha por linha. Em um drone em movimento, isso causa o “efeito gelatina” – deformação geométrica da imagem.¹¹

No levantamento topográfico, uma distorção geométrica de 1% pode levar a enormes erros de deslocamento em um modelo 3D. Assim, lentes de mapeamento profissionais (como a Zenmuse P1) usam um Obturador Global Mecânico.¹³Através de uma veneziana central, todos os 45 milhões de pixels são expostos simultaneamente. Embora caro e complexo, garante precisão centimétrica sem pontos de controle no solo.¹³

Distância de Amostra de Solo (GSD) e Calibração

O desempenho de um drone de mapeamento é definido pelo GSD – a distância real no solo representada por um pixel. Isso é determinado pela altitude (H), tamanho do pixel (a) e distância focal (f):

Para um sensor com 4,4$\mu m$pixels, uma lente de 24 mm a 200 m fornece um GSD de ~ 3,6 cm, enquanto uma lente de 50 mm fornece precisão de ~ 1,6 cm.¹⁴

Cada lente de mapeamento é rigorosamente calibrada antes de sair da fábrica. Os coeficientes de distorção (radial e tangencial) são armazenados nos metadados "Dewarpdata" de cada foto, permitindo que o software compense automaticamente as falhas ópticas.¹³

Inspeção Industrial e SAR: Percepção Multimodal

No combate a incêndios, inspeção de linhas de energia ou busca e salvamento (SAR), as lentes precisam de sentidos “sobre-humanos”. A luz visível é apenas parte da história; Térmico (infravermelho de ondas longas) e Laser Ranging são os tomadores de decisão.

O salto na imagem térmica

Câmeras térmicas detectam radiação de calor. Os primeiros drones industriais eram limitados à resolução de 640 × 512. As últimas cargas úteis (como Zenmuse H30T) aumentaram para 1280 × 1024.¹⁷

Este aumento de 4x na densidade de pixels é uma virada de jogo. As equipes de resgate agora conseguem distinguir entre um humano e um animal a 250 metros de distância.¹⁹As câmeras infravermelhas modernas também incluem zoom óptico (até 32x), permitindo que os inspetores permaneçam com segurança fora das zonas de interferência eletromagnética enquanto verificam torres de alta tensão.¹⁹

Auxílios ópticos em ambientes extremos: visão noturna e desembaçamento

As lentes industriais devem funcionar em condições "infernais". Para operações noturnas, sensores “Starlight” com configurações ISO de até 819.200 e redução de ruído avançada podem transformar uma cena totalmente escura em uma imagem nítida e colorida.¹⁸

Para ambientes com poluição ou neblina, os sistemas ópticos agora integram algoritmos de "Desembaçamento Eletrônico".²²Isto não é apenas um aumento de contraste; ele usa modelos físicos de dispersão atmosférica para restaurar a clareza no nível de pixel em tempo real.

Drones Agrícolas: Capturando os Sinais Invisíveis da Vida

Os drones agrícolas são mestres na tecnologia "multiespectral". Suas lentes capturam bandas estreitas específicas como verde, vermelho, borda vermelha e infravermelho próximo (NIR).²⁵

O segredo da "borda vermelha"

Na agricultura, avaliar a saúde das culturas não se trata apenas de quão verdes elas parecem. Quando as plantas são estressadas por pragas ou secas, a estrutura da clorofila muda em um nível microscópico antes de se tornar visível a olho nu.

A banda “Red Edge” é extremamente sensível a essas mudanças. Ao calcular o Red Edge NDVI (Índice de Vegetação por Diferença Normalizada), os agricultores podem detectar o stress das culturas semanas antes de ocorrer um desastre.²⁵Lentes multiespectrais também ajudam a mapear a salinidade do solo usando algoritmos de inversão espectral para orientar o tratamento preciso do solo.²⁶

Conclusão: mais do que apenas vidro

A evolução da óptica dos drones é uma busca pela “Entropia da Informação”.

Na tecnologia de consumo, trata-se de maximizar a fidelidade emocional e de cores do mundo. No FPV, trata-se de minimizar o atraso na unidade homem-máquina. No mapeamento, trata-se de eliminar a distorção geométrica para criar um verdadeiro gêmeo digital da Terra. Nos setores industrial e agrícola, trata-se de quebrar os limites da visão humana para capturar radiação infravermelha, nuvens de pontos de laser e dados multiespectrais.

O futuro da óptica de drones reside na integração de “Fotografia Computacional” e “Compreensão Semântica de IA”. As lentes não capturarão mais apenas pixels; eles produzirão "significado" - identificando automaticamente rachaduras em uma ponte ou filtrando carros em movimento de um mapa. Neste jogo de física em grandes altitudes, estamos constantemente ultrapassando os limites visuais do que é possível sob a cúpula do céu.
