Lentes ópticas VR e soluções ópticas: análise técnica e perspectivas de aplicação

Lentes ópticas VR e soluções ópticas: análise técnica e perspectivas de aplicação

O sistema óptico VR, como componente central dos dispositivos de realidade virtual, impacta diretamente a imersão e o conforto do usuário. As tecnologias atuais de lentes VR evoluíram das primeiras lentes asféricas para lentes Fresnel e soluções ópticas de foco curto Pancake.As tendências futuras se concentrarão na inovação sinérgica de fusão de sensores, fotografia computacional e chips de processamento dedicados, com o objetivo de equilibrar as principais métricas de desempenho, como amplo campo de visão (FOV), alta resolução e controle de distorção. Este artigo fornece uma análise aprofundada dos princípios técnicos, cenários de aplicação e direções futuras das lentes VR para servir como referência profissional para profissionais do setor.

I. Tecnologias essenciais e soluções ópticas para lentes VR

O principal desafio técnico das lentes VR reside em alcançar alta resolução, amplo FOV e baixa distorção dentro de um caminho óptico limitado. Atualmente, as principais soluções ópticas de VR incluem lentes Fresnel, óptica Pancake de foco curto e óptica de formato livre.

As lentes Fresnel são a escolha dominante em headsets VR para consumidores. Eles comprimem a superfície de uma lente convexa convencional em anéis concêntricos, preservando a curvatura e reduzindo significativamente a espessura. Produtos como Meta Quest 2/3 e HTC Vive usam essa abordagem.As vantagens das lentes Fresnel incluem baixo custo, processos de fabricação maduros e a capacidade de atingir um FOV de ~100°. No entanto, eles sofrem de difração de anel, causando luz dispersa, fantasmas, contraste reduzido, qualidade de imagem de borda ruim e caixa ocular limitada.

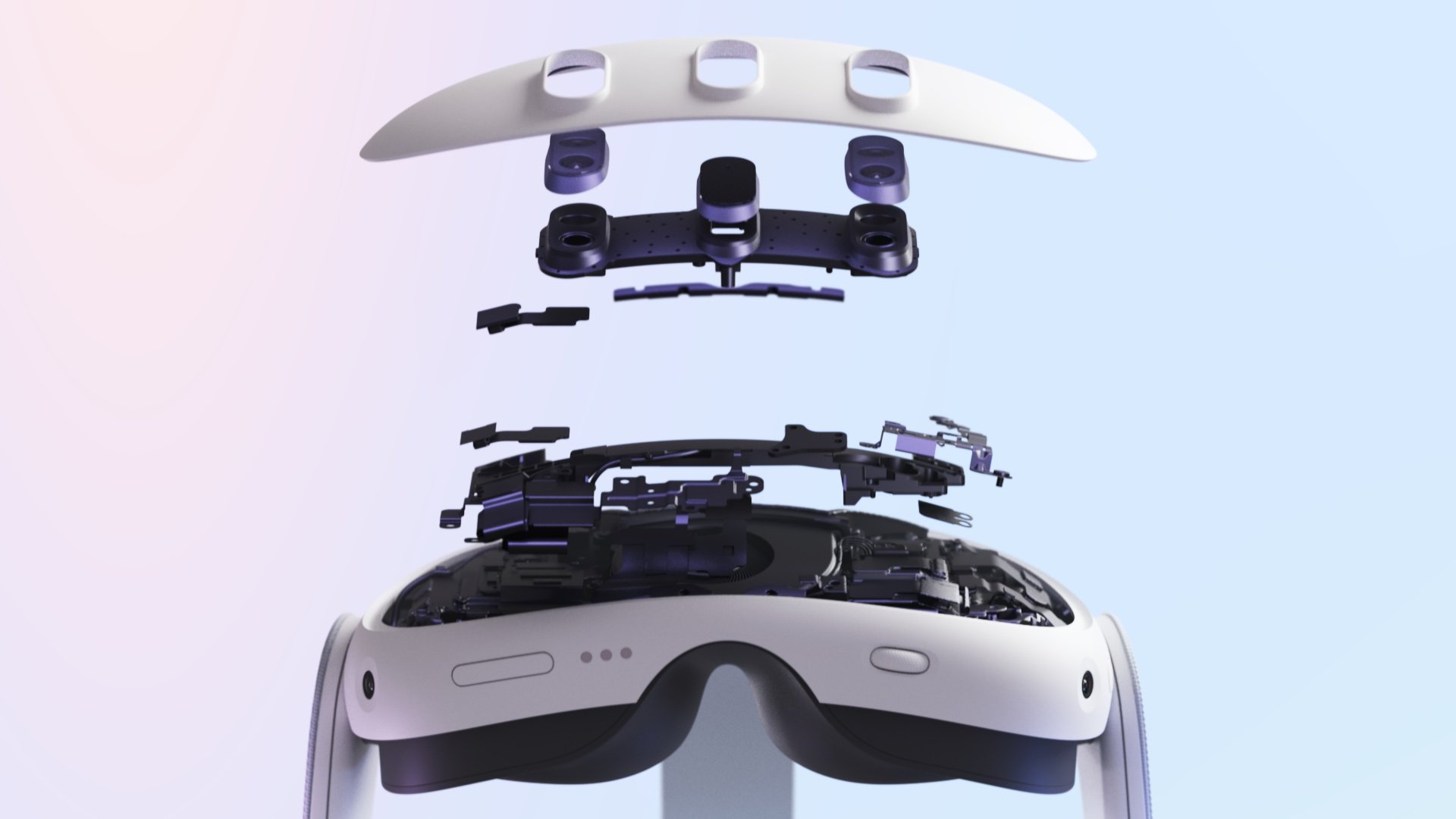

A óptica Pancake de foco curto representa um caminho técnico que avança rapidamente. Ao usar polarizadores e filmes semirreflexivos/semitransmissivos, a luz é refletida diversas vezes dentro da lente, dobrando o caminho óptico e reduzindo drasticamente a espessura do módulo. Dispositivos de última geração como Meta Quest Pro, Apple Vision Pro e PICO 4 adotam esta solução.A óptica panqueca pode reduzir a espessura de um terço a metade dos designs tradicionais e fornecer um maior relevo ocular (até 20 mm ou mais), suporta ajuste de dioptria e reduz a luz difusa. No entanto, eles apresentam menor eficiência óptica (transmissão geral ~30–50%), forte dependência de monitores polarizados, altos requisitos de precisão de fabricação e custos mais elevados.

A óptica de forma livre quebra as restrições do design óptico simétrico tradicional, empregando superfícies altamente personalizadas e não rotacionalmente simétricas.A óptica de formato livre pode otimizar simultaneamente o FOV, a caixa ocular e as aberrações, tornando-as adequadas para designs compactos. No entanto, envolvem processos de design complexos que exigem software de simulação óptica avançado e representam desafios de produção significativos, limitando a sua utilização atual principalmente a equipamentos topo de gama ou de nível empresarial.

A lente olho de peixe dupla RF5.2mm F2.8 L DUAL FISHEYE da Canon representa uma inovação na captura de conteúdo VR. Cada lente olho de peixe cobre aproximadamente 190° FOV e, com uma linha de base interpupilar de 60 mm, simula a disparidade binocular humana para gerar diretamente conteúdo VR 3D de 180°.Em comparação com os equipamentos tradicionais de câmara dupla, a lente olho de peixe dupla da Canon simplifica o fluxo de trabalho fotográfico, eliminando a costura pós-produção, reduzindo significativamente as barreiras de produção. Sua estrutura óptica emprega um design retrofoco (grupo frontal negativo, grupo traseiro positivo) combinado com elementos asféricos para corrigir aberrações, alcançando desempenho MTF próximo ao limite de difração. Emparelhado com câmeras profissionais como a EOS R5 C, ele suporta captura com resolução de 8K, proporcionando um diâmetro de pixel circular efetivo de 3.684 pixels por olho.

II. Cenários de aplicação de lentes VR em todos os setores

A tecnologia de lentes VR tem sido amplamente adotada na produção de filmes e TV, visualização imobiliária, promoção turística, treinamento médico e outros campos – cada um impondo requisitos de desempenho distintos.

Na produção cinematográfica e televisiva, o sistema EOS VR da Canon tornou-se uma ferramenta vital para a criação profissional de conteúdos 3D VR.A lente olho de peixe dupla RF5.2mm suporta um FOV de 180° e uma abertura F2.8, permitindo captura VR de alta qualidade mesmo em condições de pouca luz. Por exemplo, o astrofotógrafo Dai Jianfeng usou esta lente para rastrear a estação espacial chinesa, aproveitando seu ângulo ultra grande angular e excelente desempenho de ISO alto. O fotógrafo de casamentos Sheng Xiyang alcançou eficiência de operação individual com o sistema EOS VR, gerando rapidamente conteúdo VR 3D graças aos recursos de visualização e conversão em tempo real no software de pós-produção. A produção profissional de VR exige lentes com alta resolução (≥4K), baixa distorção (<5% de distorção de barril), FOV amplo (≥180°), foco automático rápido e adaptabilidade a cenas dinâmicas.

Na visualização imobiliária, as lentes VR devem permitir modelagem 3D de alta fidelidade e reprodução detalhada de texturas.As lentes devem suportar um FOV amplo (≥120°) e alta resolução (≥8K) para capturar com precisão layouts de salas, posicionamento de móveis e texturas de materiais. Embora a reconstrução 3D dependa de software (por exemplo, Unity3D), a própria lente deve facilitar a rápida aquisição de dados. Alta fidelidade de cores e baixa distorção são essenciais para garantir que os ambientes virtuais correspondam à realidade, aumentando a confiança do cliente. O design leve também é fundamental para facilitar os movimentos durante as filmagens em ambientes internos.

Para a promoção do turismo, a portabilidade e a adaptabilidade ambiental são fundamentais.A captura VR focada no turismo requer lentes com amplo FOV (≥180°), alta faixa dinâmica (HDR) e robustez contra interferências (por exemplo, multidões ou mudanças climáticas). Fones de ouvido de realidade virtual para consumidores, como o Meta Quest Pro, com óptica Pancake em seu perfil fino, são preferidos para filmagens de turismo em realidade virtual. Esses aplicativos exigem desempenho consistente sob iluminação variada e suporte para transições rápidas de cena e renderização em tempo real de interações multiusuário.

A formação médica impõe os requisitos mais rigorosos:alta resolução (≥10K), distorção ultrabaixa (<2%) e controle FOV preciso. A RV já demonstrou um impacto significativo na educação médica – por exemplo, a equipe do Professor Li Chunhai no Hospital Memorial Sun Yat-sen desenvolveu um “Sistema de Ensino Médico Baseado em RV” que constrói modelos anatômicos 3D imersivos para aprendizagem intuitiva. As aplicações médicas de VR exigem ampliação de 1:1 e reprodução exata de cores para garantir a precisão do diagnóstico e a eficácia educacional.

III. Principais métricas de desempenho para avaliação de lentes VR

O desempenho da lente VR é avaliado com base no FOV, resolução, controle de distorção, eficiência óptica e caixa ocular.

FOV é uma métrica crítica para imersão.Lentes de captura VR profissionais (por exemplo, olho de peixe duplo da Canon) normalmente requerem ≥180° FOV, enquanto os headsets VR para consumidores geralmente oferecem 90–120° (por exemplo, Meta Quest Pro). O olho humano tem um FOV horizontal médio de ~122°, com cobertura vertical de ~42° para cima e ~52° para baixo. Assim, as lentes VR ideais devem aproximar-se desta faixa natural. Embora o FOV maior melhore a imersão, ele agrava a degradação da imagem nas bordas e a complexidade do design óptico.

A resolução deve ser considerada em sinergia com o painel de exibição.Lentes de captura VR profissionais (por exemplo, dual fisheye da Canon) suportam resolução 8K/4K, enquanto headsets de consumo adotam cada vez mais painéis Micro-OLED 4K+. A resolução afeta diretamente a clareza e os detalhes, mas envolve compensações com o FOV: para um FOV fixo, uma resolução espacial mais alta produz uma melhor resolução angular. A resolução angular deve estar alinhada com as especificações de exibição de visão próxima (NED) (por exemplo, em DPX/°) para garantir consistência visual.

O controle de distorção continua sendo um grande desafio de projeto.As lentes VR geralmente exibem distorção em barril devido à ampliação inconsistente entre as regiões central e de borda. Isso é mitigado por meio de design óptico (por exemplo, elementos asféricos) e correção de software (por exemplo, conversão de ERP no EOS VR Utility). A Função de Transferência de Modulação (MTF) é um indicador chave de desempenho óptico – valores próximos de 1 indicam contraste e resolução superiores.Curvas MTF mais planas implicam menores lacunas de desempenho entre o centro e a borda; um alinhamento mais próximo entre as linhas sagital e meridional indica melhor renderização fora do eixo.

A eficiência óptica e a uniformidade do brilho afetam diretamente o consumo de energia e a experiência do usuário.A óptica panqueca sofre de baixa eficiência (10%) devido à polarização repetida e perdas parciais de reflexão (50% por salto), necessitando de telas mais brilhantes e sistemas de exibição óptica co-otimizados. Em contraste, designs de formato livre e olho de peixe duplo podem atingir eficiência de 30 a 50% por meio de caminhos de luz otimizados.

A caixa ocular – a região onde os usuários veem uma imagem completa enquanto movem os olhos – é crucial para o conforto.Dispositivos de última geração (por exemplo, Apple Vision Pro) oferecem caixas oculares maiores (8–15 mm de diâmetro, 15–25 mm de relevo ocular) com ajuste de dioptria, permitindo o uso sem óculos para usuários míopes. Os dispositivos de consumo, limitados pelo custo e pela tecnologia, normalmente oferecem caixas oculares menores.

4. Tendências emergentes e direções de inovação

A tecnologia de lentes VR está evoluindo em direção a maior inteligência, eficiência e acessibilidade, impulsionada por três inovações principais: fusão de sensores, fotografia computacional e chips de processamento dedicados.

A fusão de sensores melhora a percepção ambiental.A fusão frontal da câmera LiDAR (por exemplo, Huawei Limera) permite detecção de obstáculos na cabine e mapeamento espacial preciso. Em VR, o LiDAR oferece precisão de posicionamento subcentimétrica, enquanto as câmeras capturam cores e texturas – melhorando em conjunto a qualidade da reconstrução 3D. Por exemplo, o ranger de foco LiDAR da DJI integra-se às câmeras, permitindo distância de montagem ajustável (0–300 mm) e distância focal do flange para corresponder à distância focal da lente.

A fotografia computacional está ganhando força na RV, especialmente por meio da síntese de vários quadros e da eliminação de ruído por IA.Os Campos de Radiância Neural (NeRF) geram cenas dinâmicas a partir de imagens de múltiplas visualizações, reduzindo a dependência de configurações de múltiplas lentes. Em 2025, métodos de reconstrução dinâmica (por exemplo, D-NeRF, NSFF) usam variáveis ​​temporais e fluxo de cena para lidar com objetos em movimento – mas exigem poses de câmera de alta precisão, exigindo maior estabilidade da lente. Técnicas como Nerfies otimizam campos de deformação dinâmica, permitindo que redes neurais aprendam com quadros adjacentes e reduzam a dependência de múltiplas visualizações.

Chips de processamento dedicados aceleram o manuseio de dados ópticos.O NPU IP da VeriSilicon foi integrado em chips personalizados para os principais clientes globais de VR/AR, fornecendo computação especializada para reconstrução 3D. Em 2025, empresas como a Skyworth Digital estão desenvolvendo plataformas baseadas em Chiplets para mobilidade inteligente, cootimizando módulos ópticos VR com NPUs. Esses chips aumentam a velocidade de processamento, reduzem a latência e melhoram a experiência do usuário.

V. Diretrizes para seleção de lentes e perspectivas futuras

A seleção de lentes deve estar alinhada com as necessidades específicas da aplicação:

· Multifuncional para o consumidor (econômico): As lentes Fresnel oferecem baixo custo e cadeias de suprimentos maduras (por exemplo, Meta Quest 2/3).

· Consumidor Premium/Escritório Light (por exemplo, Vision Pro): Ótica panqueca + Micro-OLED permitem formatos finos, alto PPI e caixas oculares confortáveis.

· Treinamento/Simulação Empresarial: A óptica Pancake de formato livre ou FOV amplo prioriza a qualidade de imagem e a imersão (por exemplo, treinamento médico).

· Produção Cinematográfica: O sistema Canon EOS VR simplifica os fluxos de trabalho de VR 3D; a lente olho de peixe dupla RF5.2mm se destaca com FOV de 180° e abertura F2.8.

· VR de última geração (horizonte de 5 anos): Panqueca Varifocal + rastreamento ocular resolverá o conflito de acomodação de vergência (VAC). Metasuperfícies e elementos ópticos holográficos (HOEs) podem permitir sistemas ultrafinos, com FOV amplo e livres de aberrações.

O desenvolvimento futuro de lentes VR se concentrará em três direções:

1. Projetos ópticos híbridos (por exemplo, “Panqueca + forma livre”, “Panqueca multicamadas”) para expandir o FOV e melhorar a qualidade da borda;

2. Óptica dinâmica orientada por rastreamento ocular combinando renderização atraente com otimização óptica localizada;

3. Design óptico assistido por IA usando modelos de lentes neurais para correção automática de distorção, reduzindo a dependência da calibração tradicional.

À medida que a tecnologia avança, as lentes VR superarão os gargalos atuais – equilibrando FOV amplo com alta resolução, lidando com cenas dinâmicas e controlando custos.Dentro de 2 a 3 anos, os dispositivos de consumo ganharão recursos básicos de reconstrução 3D, enquanto os sistemas profissionais fornecerão maior precisão, FOV mais amplo e qualidade de imagem superior.

VI. Conclusão e recomendações

A tecnologia de lentes VR está evoluindo rapidamente, com cada solução óptica oferecendo compensações distintas. A seleção deve considerar o contexto da aplicação, as necessidades de desempenho e o custo.

· Para produção cinematográfica, o sistema EOS VR da Canon estabelece um novo padrão.Os criadores devem priorizar o co-design do sensor de lente e a otimização do software de pós-processamento.

· Para imobiliário e turismo, Os sistemas baseados em Pancake oferecem portabilidade - masos usuários devem selecionar dispositivos com telas de alto brilho e eficiência óptica otimizada.

· Para treinamento médico, invista em lentes de formato livre ou de alta resolução de nível profissional paragarantir precisão clínica e eficácia pedagógica.

· Para a competitividade futura, as empresas devem monitorar tendências em fusão de sensores, fotografia computacional e chips dedicados – einvestir estrategicamente em P&D e na preparação da cadeia de suprimentos.

Em resumo, a óptica VR está em transição de componentes físicos clássicos parasistemas ópticos inteligentes profundamente integrados com sensores, algoritmos e chips. Essa transformação revolucionará a criação de conteúdo de RV e a experiência do usuário, acelerando a adoção em todos os setores.
