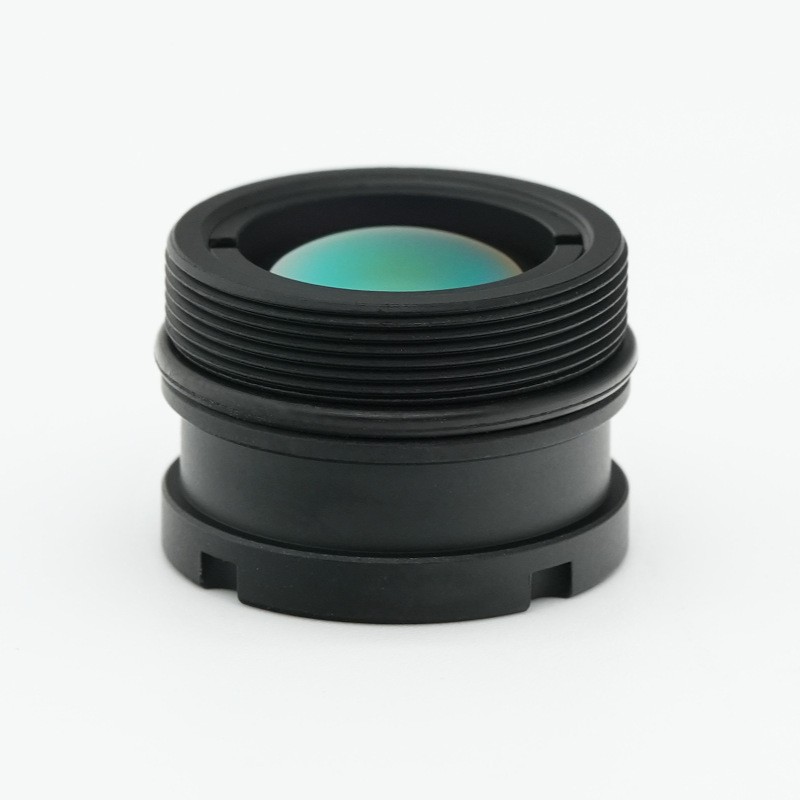

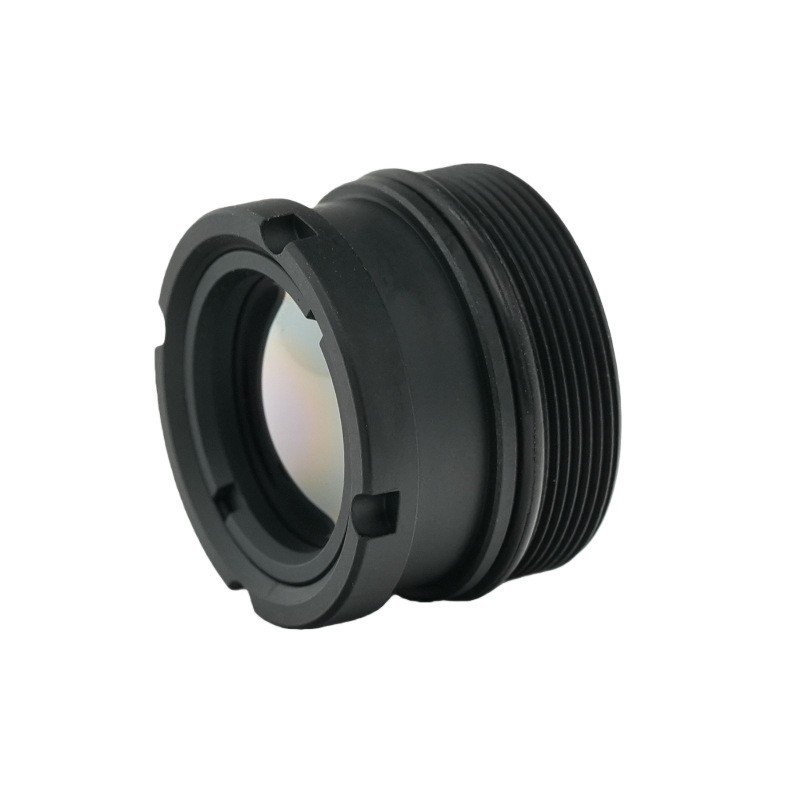

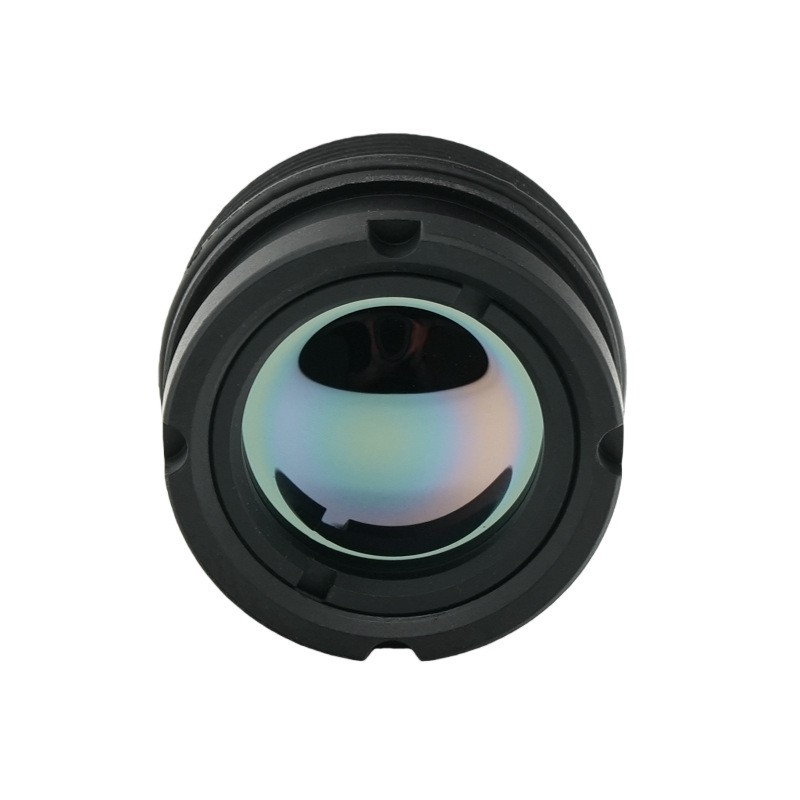

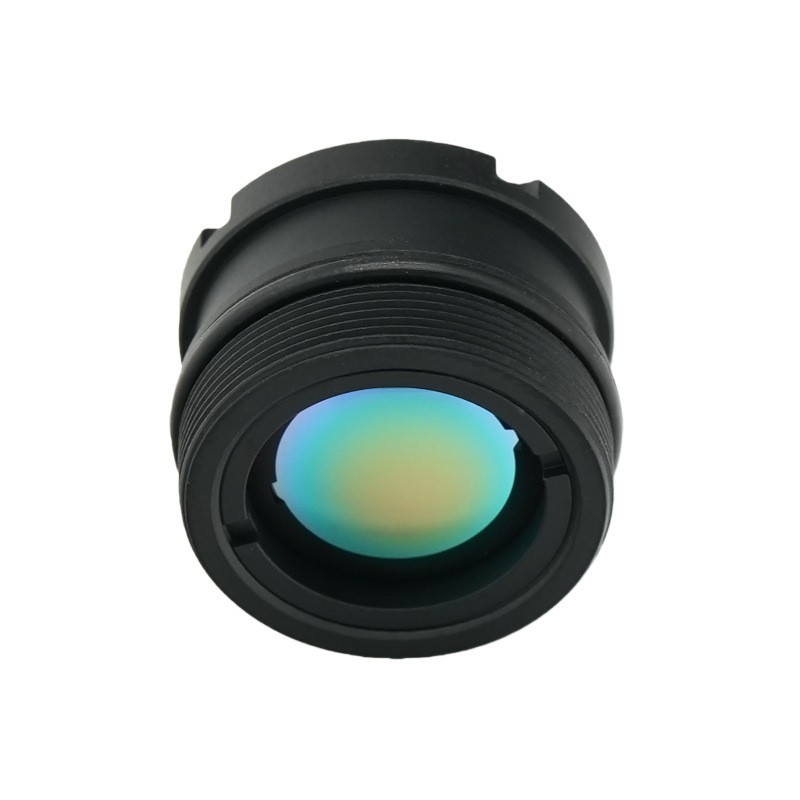

Lente de imagem térmica de distância focal de 9,1 mm

Resumo do produto

Fabricada pela BOSHI Optical Technology, esta lente infravermelha de onda longa premium oferece excelente desempenho de imagem como uma solução de lente térmica não resfriada de última geração. Esselente de imagem térmicapossui distância focal de 9,1 mm junto com abertura F1.0 ultragrande e combina bem com detector de 640×512 com densidade de pixels de 12μm. Equipado com revestimento HD e proteção IP67 para o elemento óptico frontal, atinge alta transmitância na banda de onda de trabalho de 8‑12μm. A montagem compacta M17×0,5 suporta faixa de foco de 3 metros ao infinito. Ele mantém uma saída óptica estável dentro da faixa de temperatura de -40°C a +80°C e traz alta iluminação relativa junto com distorção controlada. Ele é adequado para implantação em campo sob qualquer clima e serve como núcleo óptico ideal para dispositivos compactos de câmeras térmicas portáteis que abrangem monitoramento industrial, bem como cenários de inspeção de segurança.

Descrição detalhada do produto

Parâmetro

1. Parâmetros de desempenho óptico. Esta lente infravermelha de onda longa adota distância focal de 9,1 mm e número F F1.0. Seu comprimento de onda de trabalho está dentro da faixa de onda infravermelha padrão de onda longa de 8‑12 μm. O campo de visão diagonal atinge 62,4 graus, o campo de visão horizontal atinge 48,1 graus e o campo de visão vertical atinge 38,5 graus. Essa configuração do campo de visão confere a esta lente de imagem térmica uma poderosa capacidade de observação em áreas amplas. O design de grande abertura ajuda a captar radiação infravermelha suficiente em condições ambientais complexas.

2. Parâmetros de correspondência do detector. A tecnologia óptica BOSHI otimiza esta lente térmica não resfriada para detector de 640×512 com densidade de pixel de 12μm. A estrutura óptica corresponde aos principais módulos de sensores térmicos compactos do mercado. A pegada óptica se alinha com a superfície alvo do detector para proporcionar desempenho total à resolução do detector e evitar vinhetas de imagem ou desperdício de resolução causados ​​por incompatibilidades.

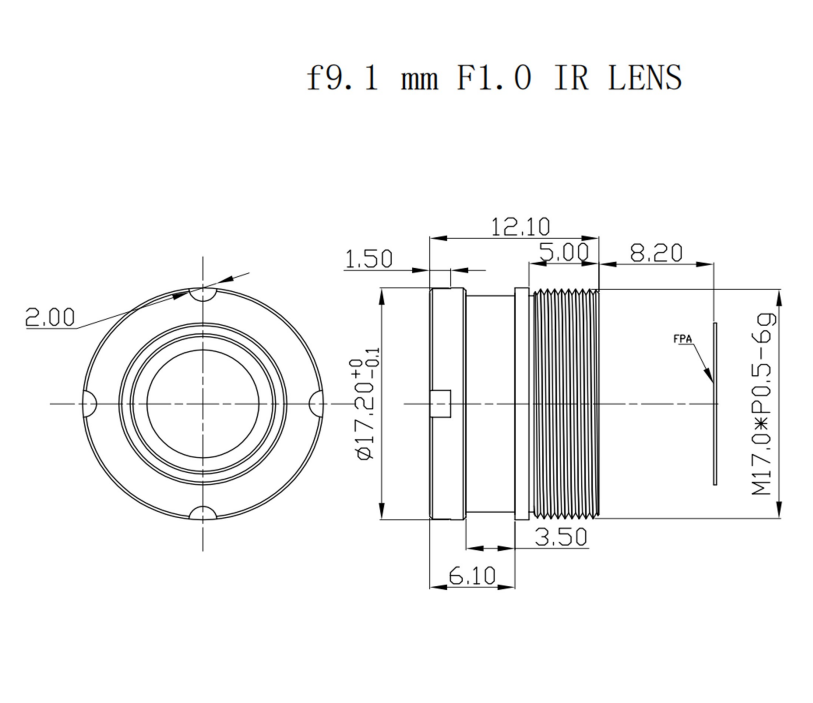

3.Parâmetros mecânicos e ambientais. O produto aplica montagem roscada M17×0,5 para realizar uma montagem mecânica conveniente. O alcance do foco abrange 3 metros até o infinito e atende aos requisitos de detecção para alvos próximos e distantes. A temperatura operacional varia de -40°C a +80°C para se adaptar a diversas condições climáticas extremas. O elemento óptico frontal atinge o grau de proteção contra entrada IP67 para resistir à entrada de poeira e água do ambiente externo.

4.Métricas de qualidade óptica. Transmitância óptica destelente de imagem térmicaatinge nada menos que 90 por cento. A iluminação relativa permanece acima de 84% e o valor de distorção permanece abaixo de 10% negativos. As superfícies ópticas expostas são processadas com revestimento HD. A alta transmitância reduz a perda de sinal infravermelho. Uma boa iluminação relativa garante distribuição uniforme de brilho para imagem full frame. A distorção controlada suprime a deformação da imagem no campo de visão grande angular.

Vantagens de desempenho

1. Vantagem de abertura F1.0 ultragrande. A grande abertura F1.0 desta lente infravermelha de onda longa coleta mais energia de radiação infravermelha. Em ambientes de trabalho de baixa temperatura e baixa luminosidade, a sensibilidade da imagem obtém uma melhoria notável e a distância de detecção eficaz é promovida ainda mais. A Tecnologia Óptica BOSHI realiza simulações ópticas repetidas para a estrutura da abertura, de modo a equilibrar a capacidade de entrada de luz e o desempenho do controle de aberração.

2. Alta transmitância e vantagem de revestimento HD. O revestimento HD aplicado em superfícies expostas proporciona mais de 90% de transmitância óptica para esta lente térmica não resfriada. A camada de revestimento restringe eficazmente o efeito de reflexão da superfície. O contraste da imagem é aprimorado e a interferência da imagem fantasma é reduzida. Menos energia infravermelha é perdida durante o processo de transmissão e o sinal infravermelho válido que entra no detector é aumentado.

3.Excelente vantagem de iluminação de borda. A iluminação relativa superior a 84 por cento torna o desempenho do brilho uniforme em todo o quadro da imagem. Muitos produtos de lentes de imagem térmica grande angular sofrem um fenômeno óbvio de canto escuro nas bordas do quadro. Esta lente de imagem térmica supera esse defeito através da otimização do layout óptico e garante detalhes claros para áreas de observação marginais.

4. Vantagem estrutural à prova d'água frontal IP67. O elemento óptico frontal atinge o padrão de proteção IP67. Poeira e respingos de água não podem afetar os componentes ópticos internos. Os usuários podem implantar esta lente para uso externo em qualquer clima, sem configurar caixas de proteção extras. O projeto estrutural reduz o custo de integração do sistema para equipamentos terminais de câmeras térmicas.

5. Ampla vantagem de adaptabilidade à temperatura. Esta lente infravermelha de ondas longas mantém um desempenho de imagem estável de -40°C a +80°C. O produto apresenta um mecanismo eficaz de supressão de desfocagem térmica. Quando a temperatura ambiente muda drasticamente, a extensão da desfocagem térmica permanece num nível baixo. A operação frequente de refocagem manual não é mais necessária para dispositivos equipados com esta lente térmica não resfriada.

6. Vantagem da interface de montagem compacta M17 × 0,5. A montagem roscada M17×0,5 possui pequeno espaço de ocupação de montagem. Ele traz grande comodidade para o trabalho de integração de câmeras térmicas em miniatura, equipamentos de carga útil de drones e dispositivos térmicos portáteis. O volume e o peso do produto terminal podem ser bem controlados enquanto o desempenho óptico é reservado.

Campo de Aplicação

1. Cenários de segurança e vigilância perimetral. Esta lente de imagem térmica é adequada para trabalhos de defesa de fronteiras externas, monitoramento de perímetro de fábrica e tarefas autônomas de alerta precoce em locais. Ele pode detectar alvos intrusos em condições de escuridão total.Óptica BOSHIA tecnologia acumula uma rica experiência em projetos para o desenvolvimento de lentes orientadas para a segurança. Essa lente infravermelha de onda longa atua como componente óptico central para muitos produtos de câmeras térmicas de alerta antecipado de perímetro.

2. Cenários de manutenção preditiva industrial. Equipado com esta lente térmica não resfriada, o equipamento de câmera térmica realiza trabalhos de inspeção térmica de equipamentos elétricos, trabalhos de monitoramento de temperatura de tubulações e trabalhos de diagnóstico de falhas de superaquecimento mecânico. A equipe pode detectar antecipadamente riscos ocultos de equipamentos por meio de dados de distribuição de temperatura capturados por essa lente de imagem térmica, para realizar manutenção preditiva e reduzir perdas inesperadas de desligamento.

3. Cenários de carga útil de veículos aéreos não tripulados. Esta lente infravermelha de ondas longas serve para levantamento térmico aéreo, prevenção de incêndios florestais e missões de busca e salvamento. A montagem compacta M17×0,5 ajuda a lente a adaptar o espaço de instalação limitado da carga útil do drone. A proteção IP67 permite uma operação estável em ambientes de trabalho aéreos externos. O recurso de amplo campo de visão suporta varredura de áreas terrestres de grande alcance.

4. Cenários de dispositivos de imagem térmica portáteis. Esta lente de imagem térmica é aplicável a câmeras térmicas portáteis de combate a incêndios, equipamentos de resgate de emergência e instrumentos de detecção de perda de energia em edifícios. Os dispositivos portáteis apresentam requisitos rigorosos quanto ao volume e peso dos componentes. A lente térmica não resfriada de estrutura compacta corresponde à ideia de design de produto portátil e oferece saída confiável de imagens térmicas para operadores de campo.

5. Cenários de visão térmica montados em veículos. Esta lente infravermelha de ondas longas suporta a função de visão noturna automotiva e imagens auxiliares de direção off-road. Ele fornece saída de imagem válida em condições de condução totalmente escura e auxilia os motoristas a identificar obstáculos na estrada e perigos potenciais no processo de condução noturna. O grau IP67 pode lidar com condições climáticas complexas durante o funcionamento do veículo.

6. Cenários de observação da vida selvagem e monitorização ambiental. Esta lente de imagem térmica oferece suporte ao monitoramento da população animal, ao alerta precoce de incêndios florestais e ao trabalho de pesquisa ecológica ao ar livre. Captura sinal de radiação térmica de alvos selvagens sem fonte de luz extra. A lente funciona de forma estável em ambientes abertos e selvagens com suporte de proteção IP67 e ampla adaptabilidade à temperatura.
