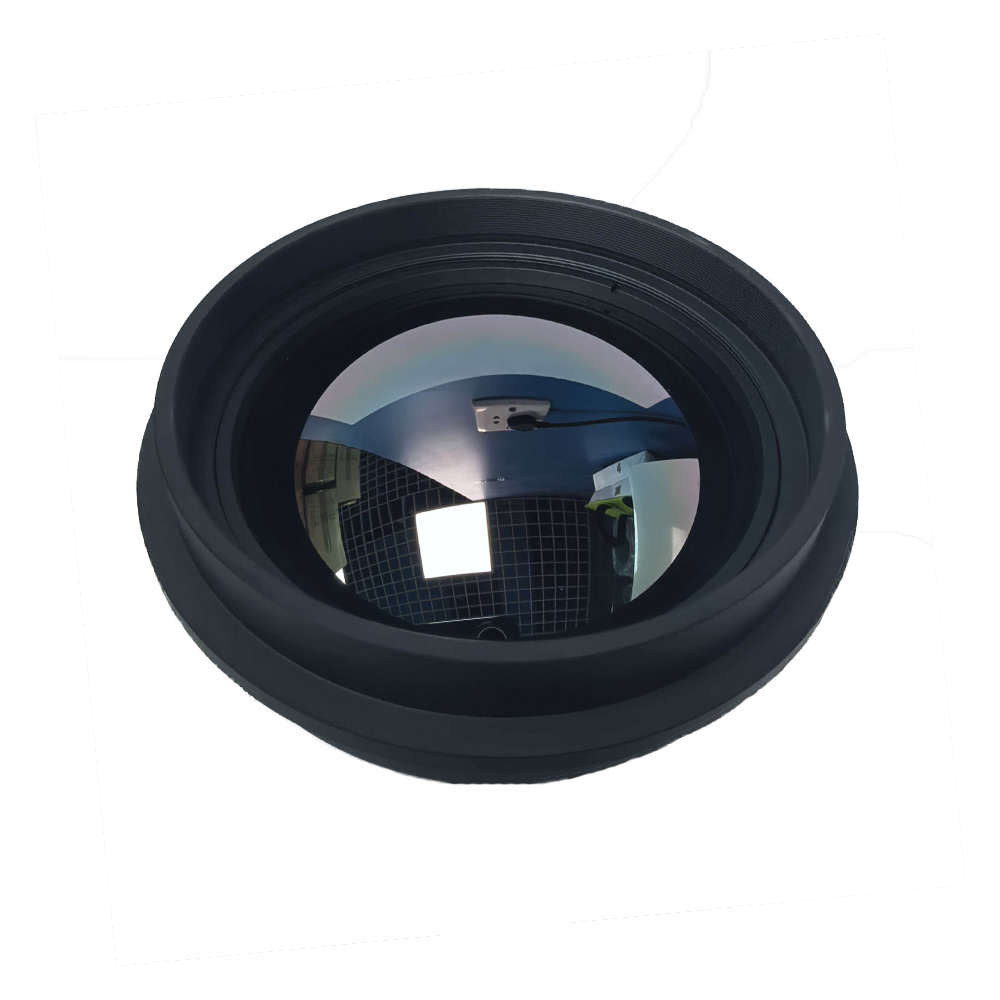

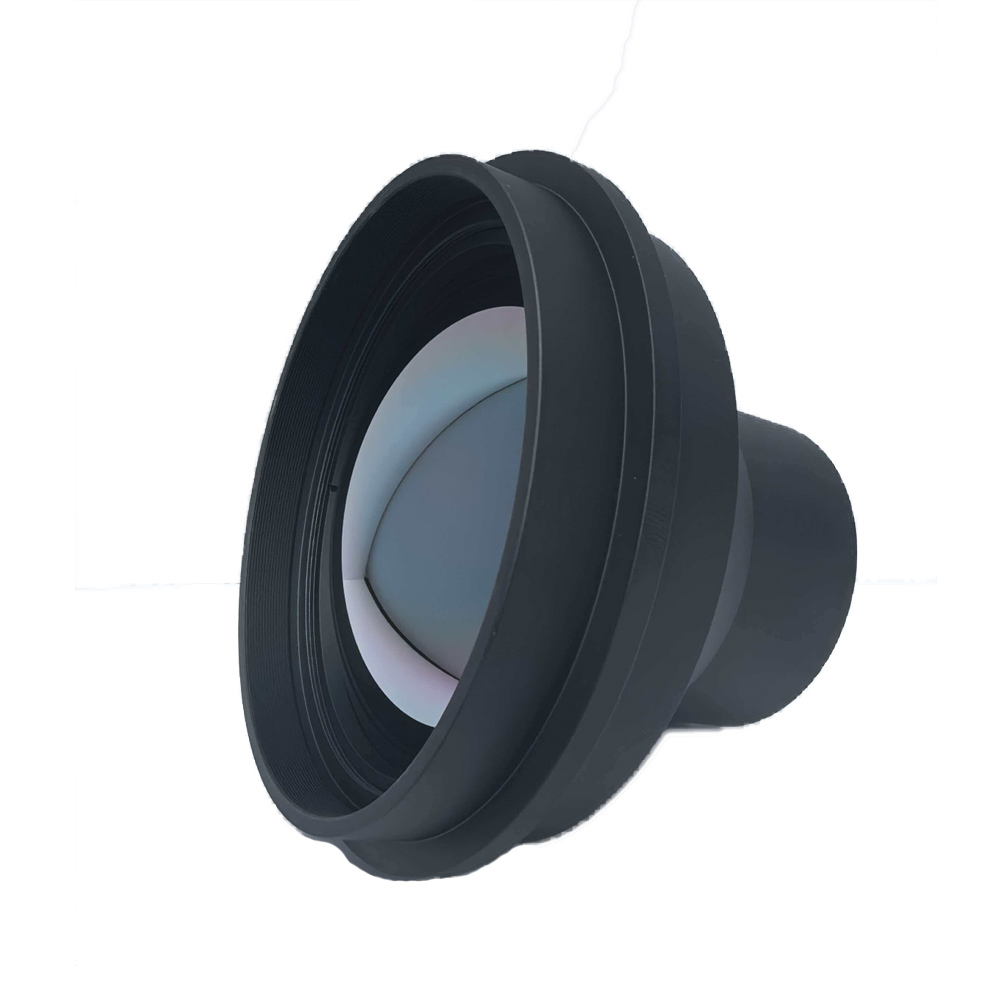

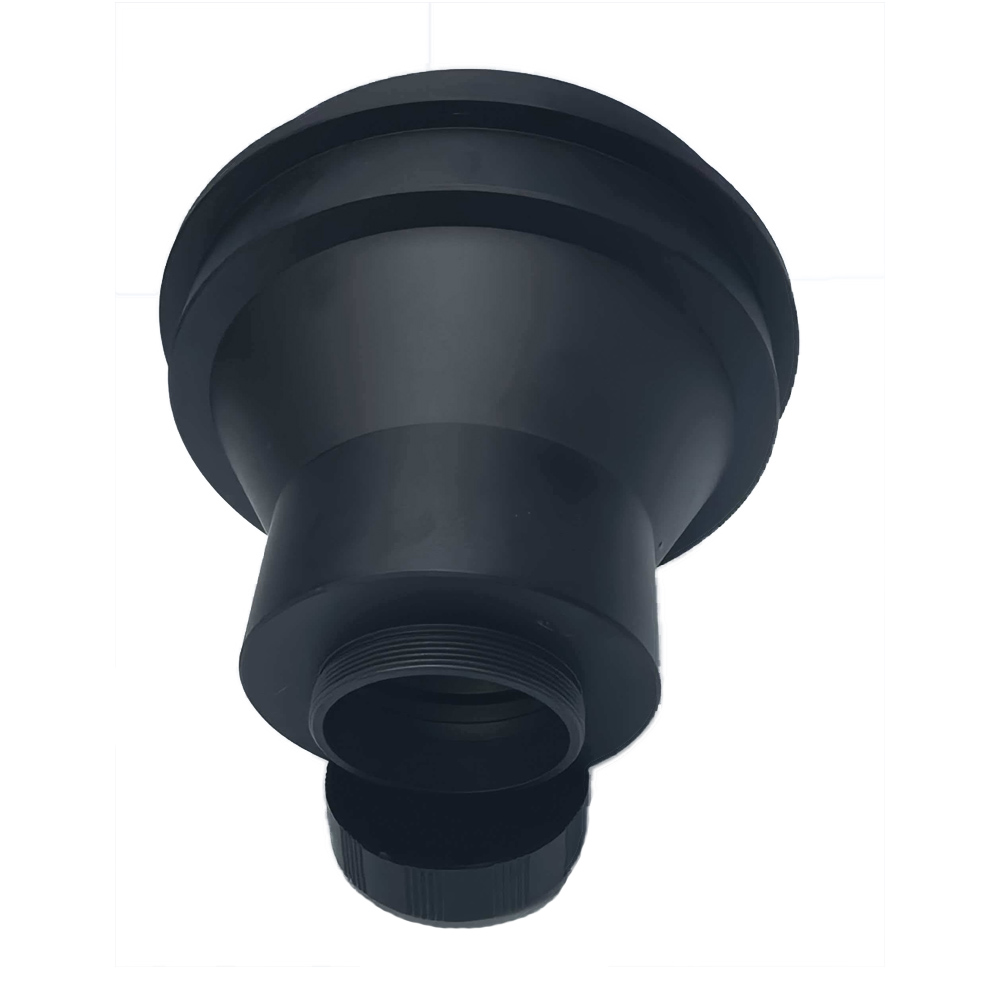

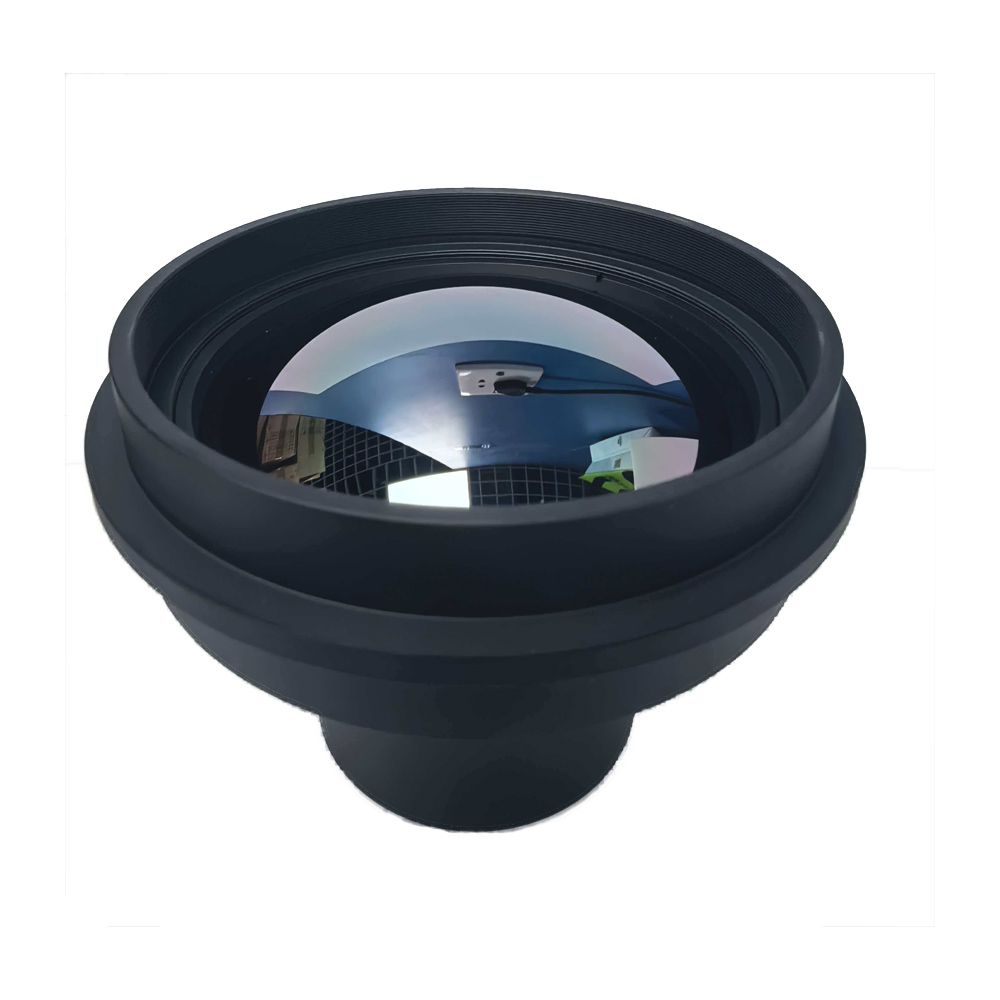

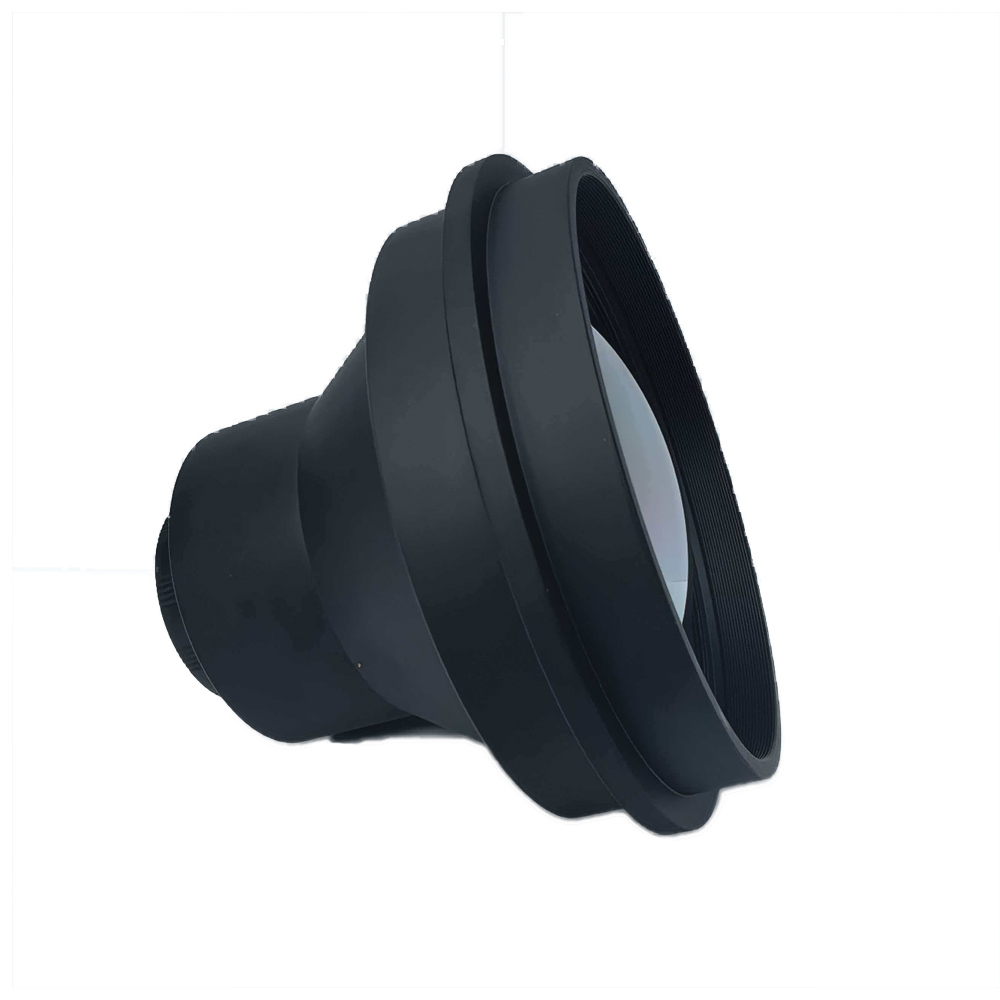

Lente de imagem térmica de 75 mm

Breve descrição do produto

Esta lente de imagem térmica de 75 mm de alto desempenho foi desenvolvida e fabricada pelaShangHai SEDA Tecnologia Óptica CO., LTD,otimizado para detectores infravermelhos de 640×512, 17 μm para fornecer saída de imagem infravermelha nítida de ondas longas. Apresentando um design F1.0 de grande abertura, esta lente atérmica F1.0 realiza atermalização óptica confiável sem peças extras de foco elétrico, mantendo uma qualidade de imagem estável em ambientes de trabalho extremos de 40 ℃ ~ + 80 ℃.

Com revestimento óptico exposto HD, alta transmitância de até 88% e mais de 96% de iluminação relativa, esta lente infravermelha restaura o brilho uniforme em todo o campo de visão, enquanto a baixa distorção de 0,85% minimiza o desvio geométrico da imagem. A montagem mecânica M34×0,75 garante uma montagem rápida e estável, e a classificação IP67 à prova d’água do elemento frontal oferece sólida capacidade à prova de poeira e umidade. Pesando apenas aproximadamente 475 g, a lente de imagem térmica de estrutura compacta é adequada para integração em vários dispositivos de observação infravermelho. ShangHai SILK Optical Technology CO., LTD controla rigorosamente todos os procedimentos de produção, tornando esta lente infravermelha um núcleo óptico confiável para observação térmica externa e tarefas de monitoramento.

Descrição detalhada do produto

Análise de Parâmetros

Distância focal e abertura:Distância focal de 75 mm combinada com grande abertura F1.0. A abertura maior capta mais radiação infravermelha, melhorando significativamente a relação sinal-ruído para captura infravermelha em condições de pouca luz.

Compatibilidade do detector:Combina perfeitamente com o detector infravermelho não resfriado de 640×512,17μm, fornecendo campo de visão de 8,3°(H) ×6,6°(V) para observação de média longa distância.

Estrutura óptica:Adota design de atermalização óptica, elimina a desfocagem térmica causada por ampla oscilação de temperatura, sem necessidade de mecanismo de foco motorizado.

Revestimento óptico e índice óptico:O revestimento óptico exposto HD traz 88% de transmitância; iluminação relativa> 96% garante brilho uniforme da imagem; distorção controlada em apenas 0,85% para imagens fiéis à cena.

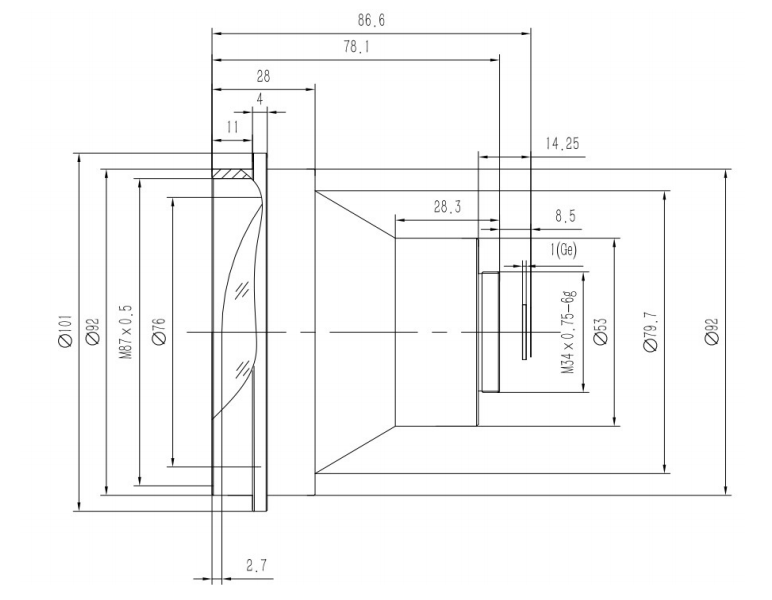

Mecânico e Ambiental:Montagem padrão M34×0,75 para fácil instalação; Classificação de proteção contra entrada de elemento frontal IP67; temperatura operacional -40°C~+80°C; peso líquido ~475g para integração leve do sistema.

Vantagens de desempenho

Imagem atérmica estável:Esta lente de imagem térmica aplica tecnologia de atermalização óptica passiva da ShangHai SILK Optical Technology CO., LTD. Ele mantém o foco nítido de 40°C a +80°C, evita o risco de falha no foco eletrônico, reduz o consumo de energia de todo o sistema e a taxa de falhas mecânicas.

Desempenho óptico superior:O revestimento de alta transmitância nesta lente infravermelha garante entrada de energia infravermelha suficiente. Mais de 96% de iluminação relativa evita cantos escuros; a distorção ultrabaixa de 0,85% evita a deformação do formato do alvo para medição e reconhecimento precisos do alvo.

Adaptabilidade ambiental robusta:O grau de impermeabilidade do elemento frontal IP67 protege o núcleo da lente contra poeira, chuva e respingos. A estrutura sólida desta lente atérmica F1.0 adapta-se ao clima externo rigoroso.

Integração de sistema conveniente:A interface padronizada M34×0,75 suporta encaixe mecânico rápido. O design leve de 475g reduz a carga útil para equipamentos infravermelhos montados em veículos, aéreos e portáteis.

Qualidade de fabricação confiável:ShangHai SILK Optical Technology CO., LTD conclui o design óptico, a montagem da lente e a calibração de desempenho internamente, cada lente detectora de 17μm passa por um rigoroso ciclo de temperatura e inspeção óptica antes da entrega.

Campos de aplicação

Segurança de Fronteiras e Perímetros:Essa lente de imagem térmica se adapta a câmeras de vigilância térmica fixas para alerta perimetral de longo alcance, detectando intrusos dia e noite na escuridão total.

Observação térmica transportada por veículo:A lente atérmica F1.0 serve para sistemas de monitoramento infravermelho a bordo, realizando detecção de perigos na estrada sob mau tempo, como neblina e noite.

Carga útil do sistema não tripulado:Como componente óptico central do pod infravermelho de UAV, esta lente infravermelha de alto desempenho suporta patrulhamento de média distância, alerta precoce de incêndios florestais e monitoramento da vida selvagem.

Inspeção de temperatura industrial:Combine com detector infravermelho 640×512 para triagem de temperatura de equipamentos elétricos e monitoramento de condições de fornos em cenários de indústria pesada.

Dispositivos portáteis de observação térmica:Esta lente detectora de 17 μm é integrada em monóculos térmicos portáteis para busca e resgate, operação em campo externo sob condições climáticas complicadas.
