Lente cônica cônica de 6,2 mm

Breve descrição do produto

ShangHai SILK Optical Technology CO., LTD oferece a lente M7, uma lente óptica compacta projetada para integração de lentes de câmera de pequeno formato com sensores de imagem de 1/2,7". Esta lente focal fixa de 6,2 mm adota um design de montagem de lente de 4 grupos, proporcionando desempenho de imagem equilibrado para hardware de câmera em miniatura. Com um círculo de imagem máximo de Ø7,0 mm, esta lente grande angular em miniatura suporta campo de visão diagonal de 74° para capturar cobertura de cena suficiente. Como uma lente CRA baixa com raio principal ângulo abaixo de 15 °, combina perfeitamente com sensores CMOS comuns e reduz o risco de vinhetas, emparelhado com iluminação relativa alta de 58,0% para manter o brilho uniforme em todo o quadro. Fabricada pela ShangHai SILK Optical Technology CO., LTD, esta lente óptica compacta passa por testes ópticos rigorosos para garantir uma saída consistente para. dispositivos de visão incorporados produzidos em massa.

Descrição detalhada do produto

1. Análise de Parâmetros

Desempenho focal: esta lente focal fixa de 6,2 mm fornece distância focal efetiva de 6,2 ± 5% mm, com abertura F / NO de 2,6 ± 5%, equilibrando a entrada de luz e a profundidade de campo para cenários diários de imagens internas e externas.

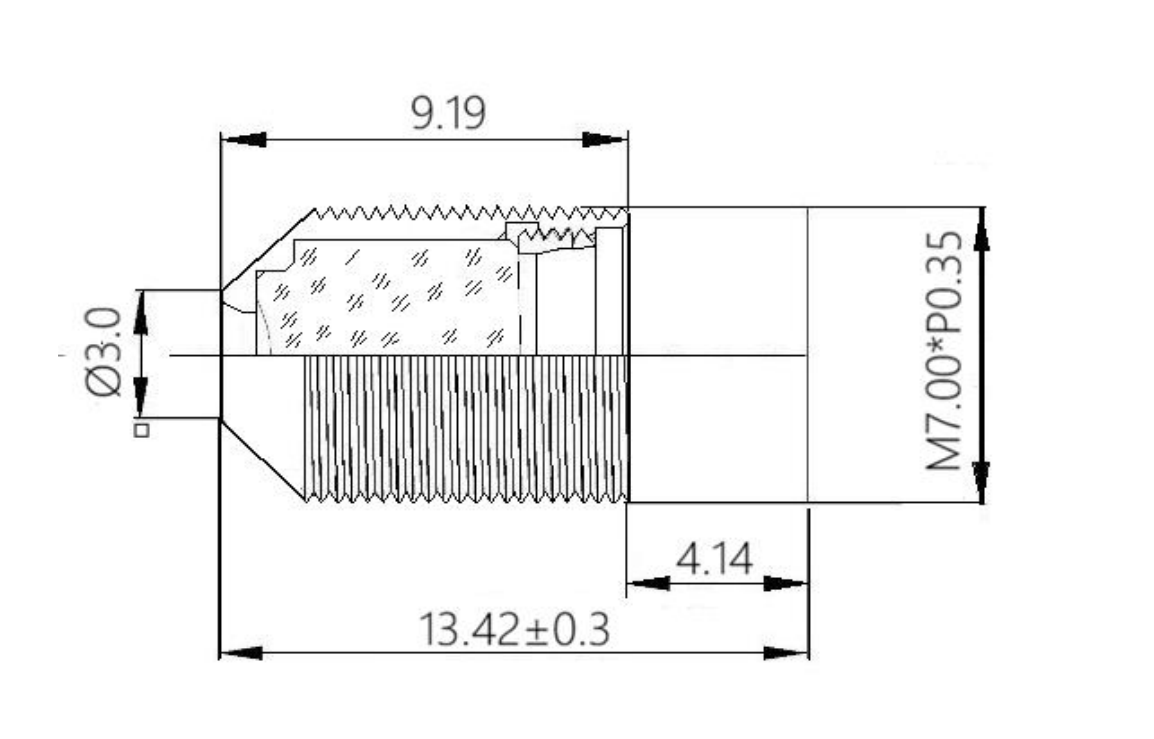

- Dimensão mecânica: TTL total atinge 13,42±0,3mm, BFL é 6,5±0,2mm; A montagem M7 garante fácil montagem para módulos de câmera de pequeno porte.

Estrutura óptica: o conjunto de lentes de 4 grupos realiza um layout óptico compacto, círculo máximo de imagem Ø7,0 mm, ajuste perfeito ao tamanho do alvo do sensor de 1/2,7 ".

Campo de visão: a lente miniatura grande angular oferece campo de visão de 74° na diagonal, 62° na horizontal e 33,5° na vertical. A distorção da TV é de -12,00%, adequada para monitoramento geral sem requisitos de distorção ultrabaixa.

- Índices ópticos: 58,0% de iluminação relativa; como uma lente CRA baixa, CRA＜15°, o que diminui bastante o problema de cantos escuros para sensores CMOS.

ShangHai SILK Optical Technology CO., LTD controla estritamente a tolerância para cada parâmetro-chave para manter a consistência do lote desta lente M7.

2. Vantagens de desempenho

Fator de forma compacto: como uma lente óptica compacta, o comprimento total ultracurto se adapta a estruturas de módulos de câmera altamente miniaturizadas, economizando espaço interno do dispositivo.

Compatibilidade do sensor: Otimizado para solução de lente de câmera de pequeno formato de 1/2,7"; a característica de lente CRA baixa evita queda de sensibilidade do sensor nas bordas da imagem.

Brilho uniforme da tela: a alta iluminação relativa mantém o brilho utilizável em todo o quadro, reduzindo a carga de trabalho de pós-processamento para sistemas de visão incorporados.

Cobertura prática de grande angular: esta lente grande angular em miniatura fornece um campo de visão decente para capturar mais informações da cena com quantidade limitada de câmeras.

- Montagem confiável: a montagem padrão M7 traz posicionamento mecânico estável; ShangHai SILK Optical Technology CO., LTD conclui a inspeção óptica completa antes da entrega desta lente óptica de vigilância.

3. Campos de Aplicação

Câmeras de vigilância em miniatura: esta lente óptica de vigilância se adapta a pequenas câmeras de segurança doméstica e módulos compactos de câmeras IP para monitoramento interno.

Equipamento de visão incorporado: a lente óptica compacta funciona para câmeras auxiliares industriais de pequeno porte construídas dentro de dispositivos domésticos inteligentes.

- Terminais visuais IoT: lente focal fixa de 6,2 mm integra-se em câmeras de porta inteligentes, dispositivos de controle de acesso visual que adotam sensores de 1/2,7".

Imagens em miniatura do consumidor: esta lente de câmera de pequeno formato aplica-se a hardware de coleção visual compacto que exige visão grande angular moderada.

Módulos ópticos em miniatura personalizados: a estrutura de montagem de lentes de 4 grupos suporta correspondência secundária personalizada para projetos especiais de visão em miniatura da ShangHai SILK Optical Technology CO., LTD.
