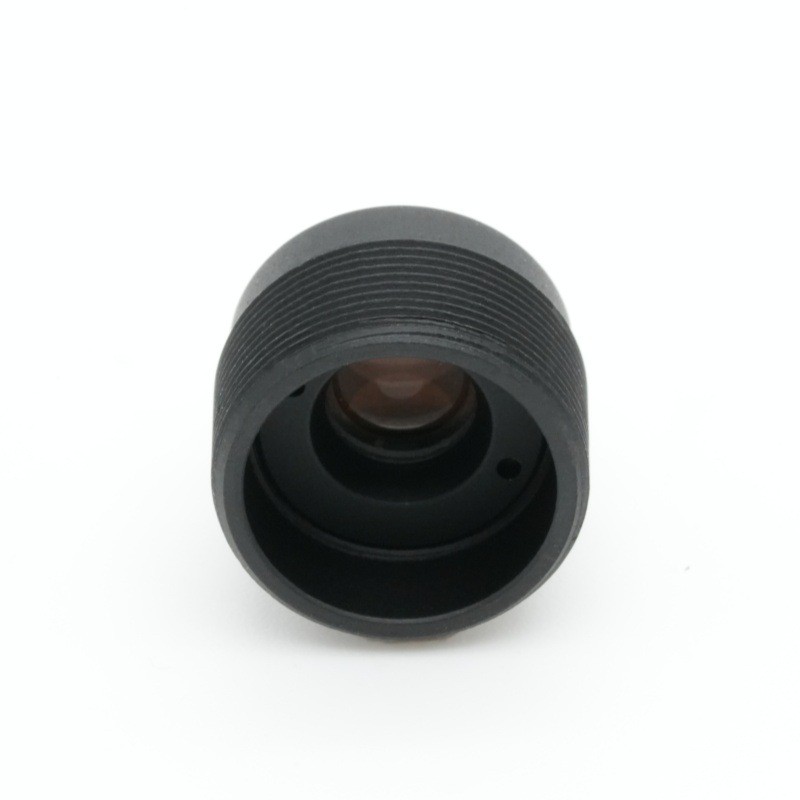

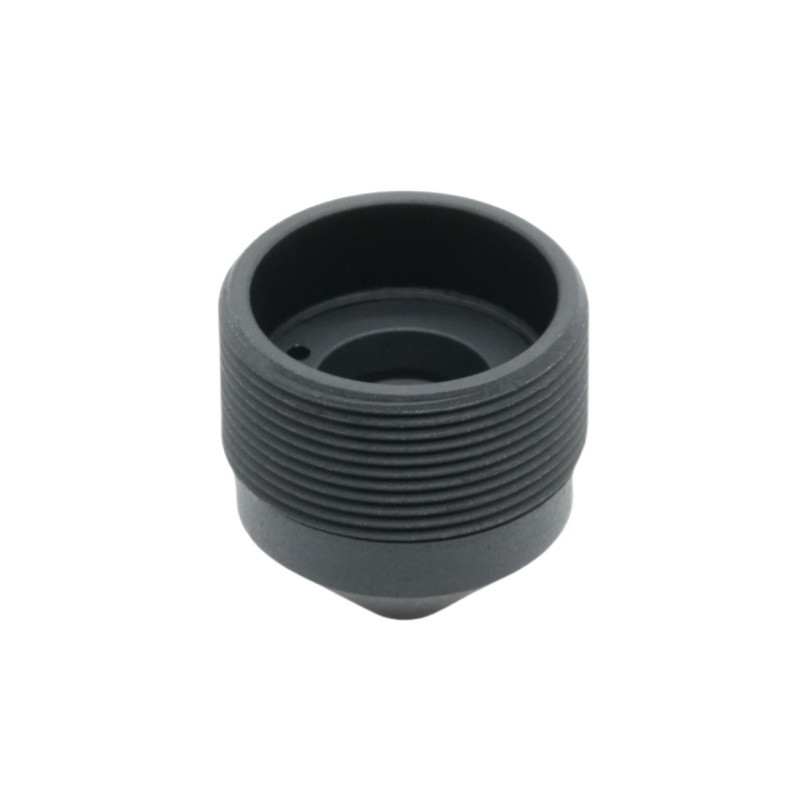

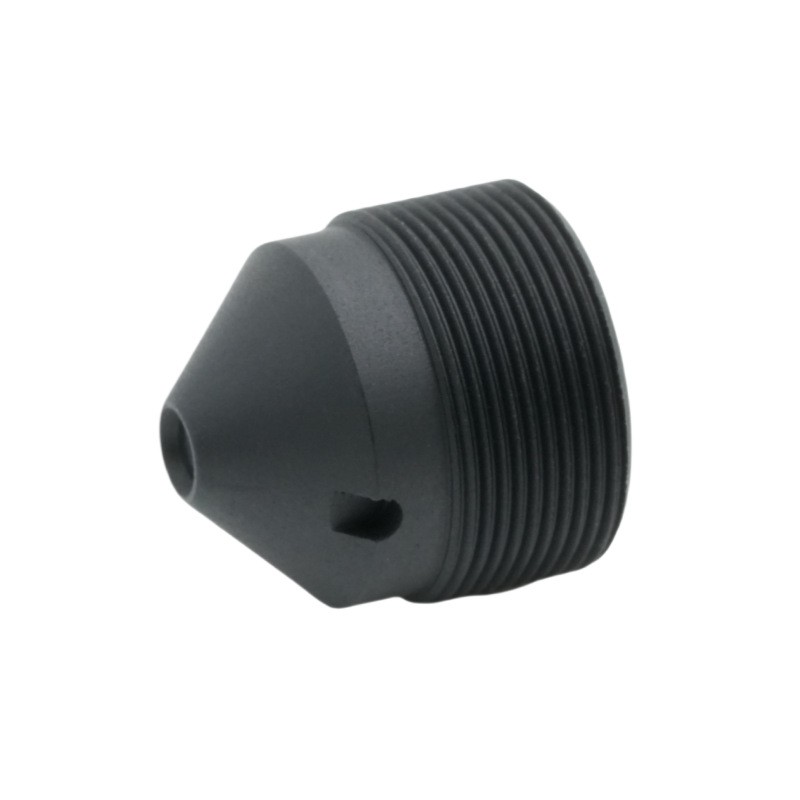

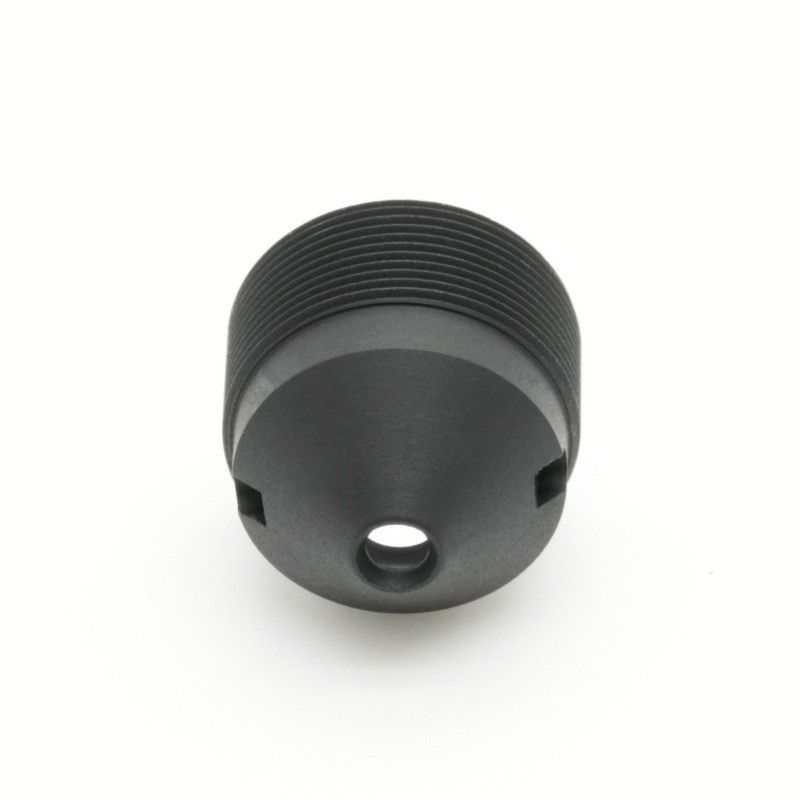

Lente cônica de 6,2 mm

Resumo do produto

Fabricada pela BOSHI Optical Technology, esta lente focal fixa de 6,2 mm de alta confiabilidade foi desenvolvida especificamente para projetos de segurança OEM de grande volume, otimizada em torno do padrão de lente de formato de 1/2,7 polegadas. Equipada com abertura fixa F2.6, esta óptica compacta em miniatura atinge um equilíbrio perfeito entre desempenho de captação de luz e profundidade de campo prática para implantações ópticas de vigilância de médio alcance. Como uma lente de placa M7 profissional, ela adota um design de lente de baixo ângulo de raio principal abaixo de 15 °, emparelhado com alto desempenho de lente de iluminação relativa para mitigar vinhetas de canto e mudança de cor - um ponto de falha comum para componentes de câmera mini IP de baixo custo. Ele oferece um campo de visão diagonal de 74 graus para identificação reconhecível de objetos e corpos humanos, com generosa tolerância ao círculo de imagem para absorver desvios de montagem durante a produção de módulos em alta velocidade. A tecnologia óptica BOSHI realiza validação óptica e mecânica de lote completo para cada lente de placa de segurança OEM, garantindo imagens consistentes 24 horas por dia em hardware de monitoramento comercial e residencial interno. Com custo otimizado para linhas de montagem automatizadas, ele serve como um componente óptico comprovado para câmeras Wi-Fi, módulos IP compactos e dispositivos de vigilância de uso geral.

Descrição detalhada do produto

Análise de Parâmetros

Lente focal fixa de 6,2 mm (EFL 6,2 ± 5%):Esta distância focal fixa média é calibrada especificamente para óptica de vigilância de médio alcance. Não excessivamente largo para provocar forte distorção nas bordas, nem muito estreito para limitar a cobertura da cena. Para uma altura típica de monitorização de montagem na parede, esta distância focal permite o reconhecimento claro de figuras humanas e mercadorias a uma distância de observação de 3 a 8 m, ideal para entradas, escritórios e salas comerciais, evitando as compensações de desempenho das objetivas compactas ultra-grande angular ou telefoto.

- Abertura fixa F2.6 (F/NO 2,6±5%):Especificação prática de íris fixa para cenários de vigilância diária. Esta abertura fixa F2.6 proporciona uma entrada de luz estável sob iluminação ambiente interior normal, ao mesmo tempo que mantém uma profundidade de campo satisfatória. Vários objetos em diferentes distâncias dentro do quadro podem permanecer nítidos simultaneamente, eliminando o risco de desfoque causado pela abertura excessiva em lentes compactas em miniatura.

Otimização de lentes de formato de 1/2,7 polegadas:Todo o sistema óptico é simulado e ajustado para sensor de 1/2,7 polegada. O círculo de imagem máximo de Ø7,0 mm fornece margem de segurança suficiente além da área ativa do sensor. Ao montar esta lente de placa M7 em módulos de câmera, um pequeno deslocamento de posição do equipamento SMT automatizado não gerará vinhetas mecânicas, aumentando diretamente o rendimento da produção em massa para clientes OEM de câmeras.

- Especificação do campo de visão:74° Diagonal / 62° Horizontal /33,5° Vertical. Calibração de ângulo orientada para segurança no mundo real. O ângulo horizontal de 62° cobre a maioria das necessidades de monitoramento de montagem na parede de escritórios e lojas, o ângulo vertical se adapta à altura de instalação padrão sem desperdiçar recursos de pixels em áreas inúteis no teto ou no solo.

- lente de baixo ângulo de raio principal (CRA<15°):Um recurso competitivo principal para o componente de câmera mini IP. Muitas lentes compactas econômicas vêm com alto valor CRA, o que traz projeção de cores nos cantos, queda de sensibilidade e brilho irregular ao combinar sensores CMOS convencionais. Controlado abaixo de 15°, esse design suprime bastante esses defeitos ópticos.

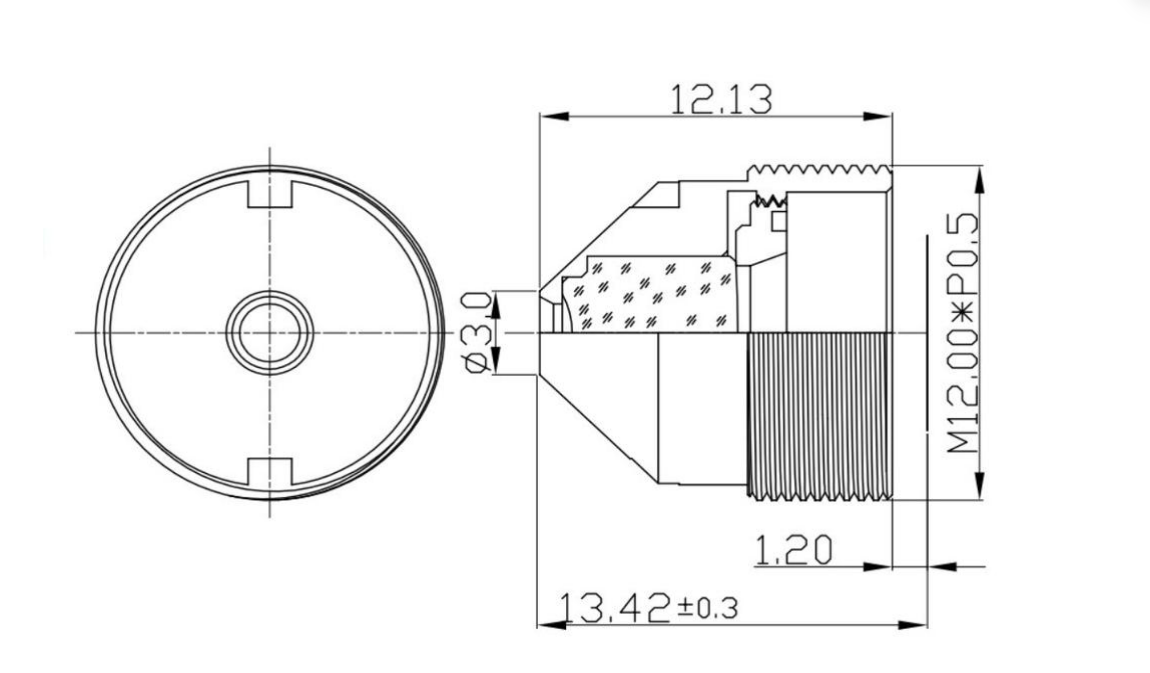

- Especificações mecânicas para lentes de placa M7:TTL:13,42±0,3mm; BFL:6,5±0,2mm. Controle de tolerância rigoroso no comprimento total da trilha e na distância focal posterior. A dimensão compacta suporta design de módulo em miniatura altamente integrado; tolerâncias mecânicas rígidas garantem saída óptica repetível após montagem automatizada de aparafusamento para pedidos em massa de lentes de placas de segurança OEM.

- Índice de distorção e iluminação:Distorção de TV-12,00%, Iluminação Relativa 58,0%. Distorção ajustada por aplicativo para gravação de vigilância por vídeo, sem estiramento artificial da cena. O desempenho da lente com iluminação relativa elevada de 58,0% preserva o brilho aceitável nos cantos da imagem, reduzindo a carga do algoritmo ISP para corrigir bordas escuras.

Principais vantagens de desempenho da tecnologia óptica BOSHI

1. A combinação de lente focal fixa madura de 6,2 mm e abertura fixa F2.6 proporciona capacidade óptica equilibrada para óptica de vigilância de médio alcance. Ela funciona de forma constante em ambientes diurnos claros e ambientes internos escuros, liberando totalmente o potencial de imagem da lente de formato de 1/2,7 polegada sem depender excessivamente da correção do software ISP.

2. Como óptica em miniatura compacta com círculo de imagem superdimensionado de 7,0 mm, esta lente de placa M7 reserva tolerância a falhas de montagem. Pequenos desvios de posicionamento durante a montagem do módulo de massa não produzirão cantos escuros, reduzindo a taxa de defeitos para fabricantes OEM de câmeras.

3. A propriedade de lente de ângulo de raio principal baixo integrada funciona em conjunto com métricas de lente de alta iluminação relativa. O brilho do centro aos cantos e a consistência das cores são bem mantidos; ele resolve com eficácia o sombreamento dos cantos e os problemas de desvio de cor que incomodam vários componentes concorrentes da mini câmera IP.

4. Dimensão mecânica otimizada para fluxo de trabalho automatizado de produção em massa. A tecnologia óptica BOSHI implementa inspeção de amostragem em índices ópticos e dimensões mecânicas para cada lote de lentes de placa de segurança OEM. O desempenho consistente do produto é garantido para projetos de vigilância OEM e ODM de grande volume.

5. Distorção de TV balanceada e iluminação de borda reduzem a necessidade de algoritmo de correção de imagem pesado. As câmeras integradas com esta lente podem produzir imagens de vigilância naturais, economizando recursos de computação do chip para outras funções.

Cenários de aplicativos de destino

1. Equipamento comercial de vigilância interna: câmeras antifurto de varejo, módulos de monitoramento de escritório, câmeras IP compactas em saguões e corredores. Esta lente de placa de segurança OEM, construída como óptica de vigilância de médio alcance, combina perfeitamente com a lente de formato de 1/2,7 polegada. Como componente qualificado de câmera mini IP, ela fornece detalhes nítidos de objetos e do corpo humano para zonas públicas de médio porte.

2. Dispositivos inteligentes de segurança residencial: câmeras de monitoramento Wi-Fi domésticas, módulos de câmeras auxiliares de entrada de edifícios. Graças à estrutura óptica compacta em miniatura e à característica de lente com baixo ângulo de raio principal, a lente da placa M7 se adapta a hardware de câmera doméstica com espaço limitado.

3. Mini sistemas de visão embarcados: câmeras auxiliares de controle de acesso, módulos de coleta de imagens de tamanho pequeno que adotam interface M7. A lente focal fixa de 6,2 mm fornece ampliação adequada para observação de objetos de curta a média distância.

4. Projetos de câmeras de vigilância OEM de alto volume: câmeras de segurança analógicas e IP produzidas em massa. A tecnologia óptica BOSHI oferece uma solução óptica econômica. Esta lente de abertura fixa F2.6 pode ser integrada em hardware de câmera acabado para marcas globais de produtos de segurança.
