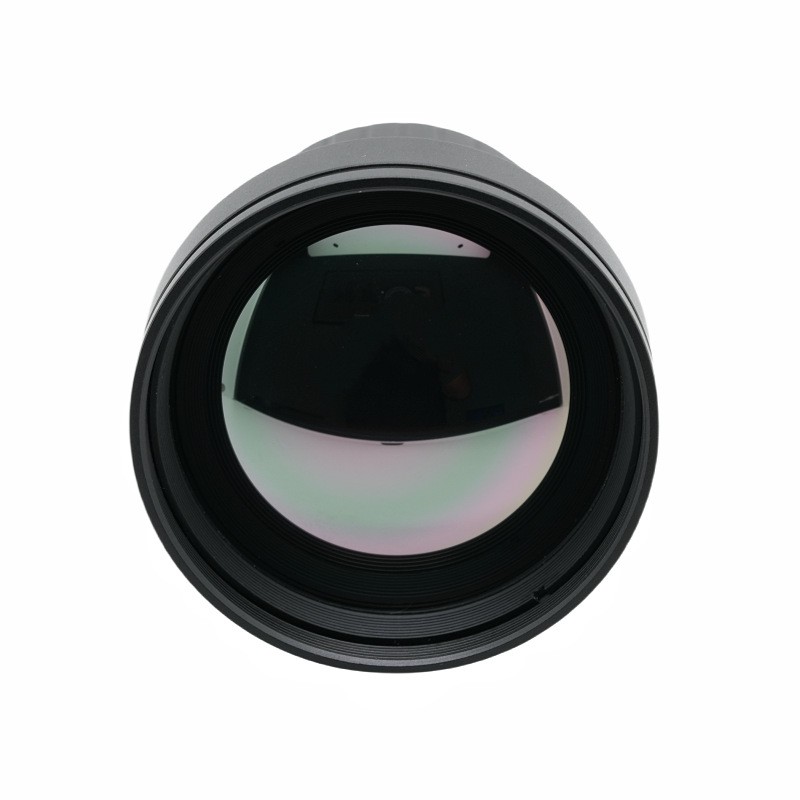

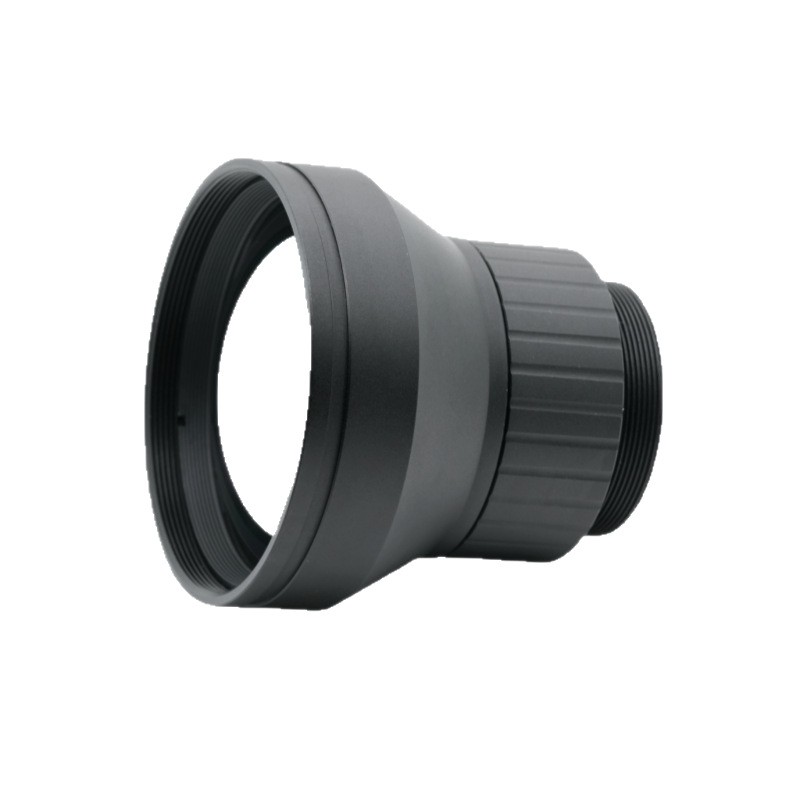

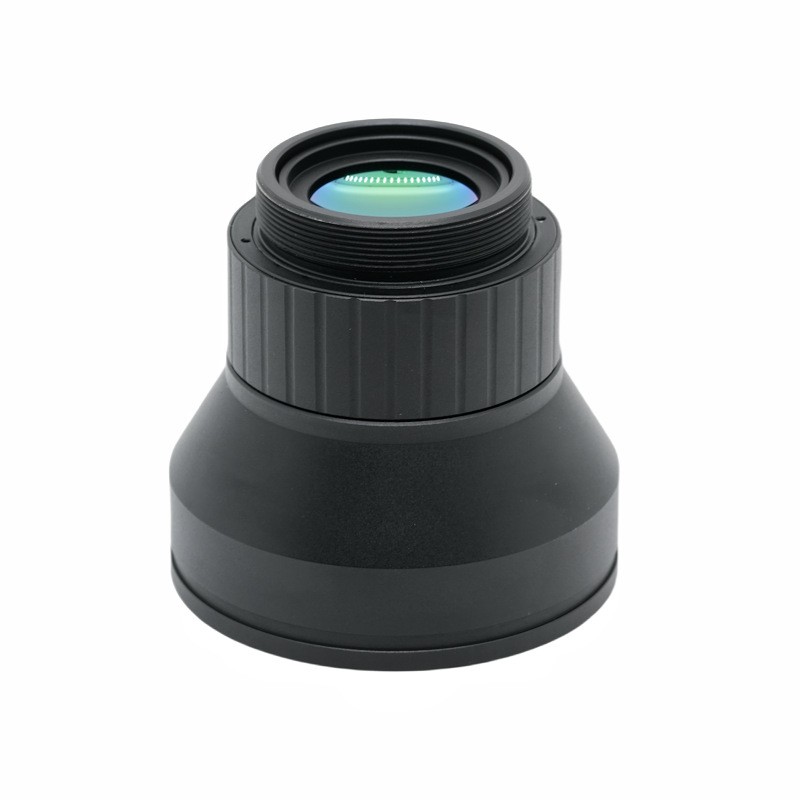

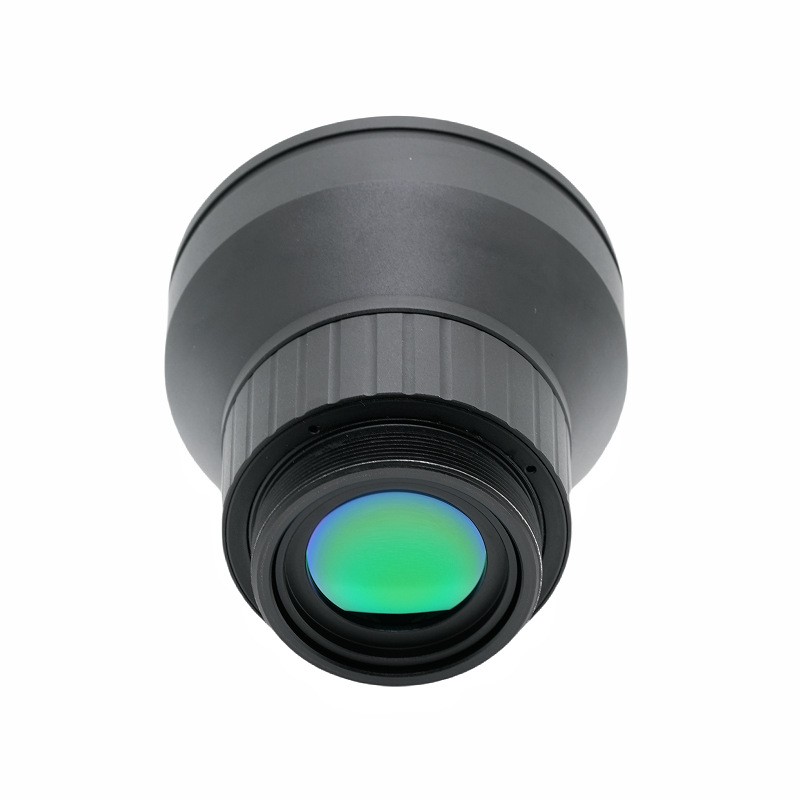

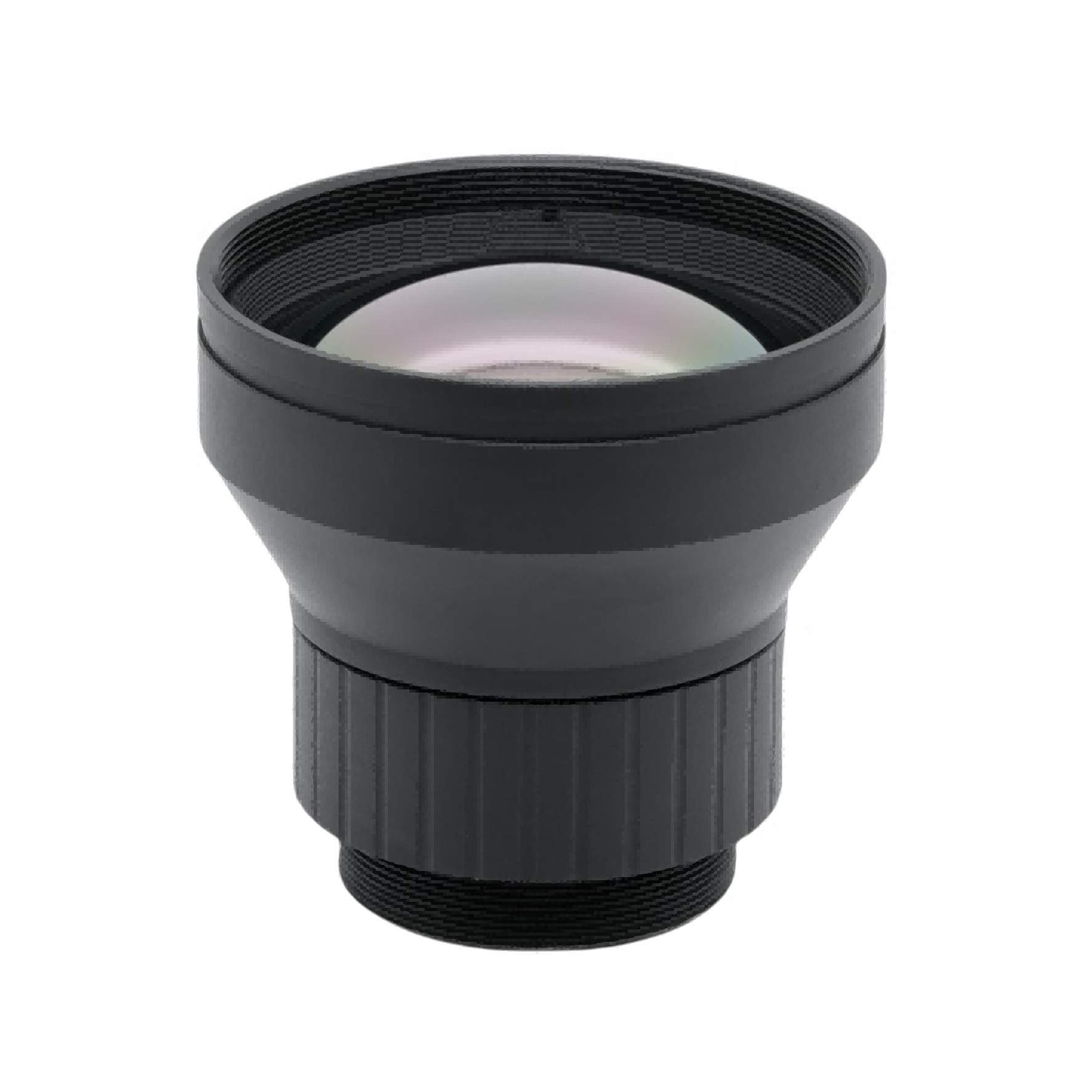

Esta lente de imagem térmica de alto desempenho foi desenvolvida e fabricada pela ShangHai SILK Optical Technology CO., LTD, adaptada para dispositivos de imagem térmica infravermelha de ondas longas não resfriados. Com distância focal de 50 mm e grande abertura brilhante F1.0, esta lente infravermelha oferece excelente capacidade de captação de luz para cenários de detecção térmica com pouca luz. Ele corresponde a detectores infravermelhos de 640×512,12μm, trabalhando dentro da banda espectral infravermelha de onda longa clássica de 8‑12μm.
Com classificação à prova d'água do elemento frontal IP67, adaptabilidade robusta à temperatura de trabalho de 40 ℃ ~ + 80 ℃, esta lente de imagem térmica suporta ajuste de foco infinito de 2 m. Alta transmitância acima de 90% e iluminação relativa ≥94% garantem saída de imagem térmica uniforme e nítida. Amplamente adotada para monitoramento externo, segurança perimetral e observação térmica, esta lente infravermelha oferece desempenho óptico estável e confiável para vários sistemas de imagem infravermelha em ambientes adversos.
Especificações ópticas:Distância focal de 50 mm com grande abertura F1.0; comprimento de onda de trabalho infravermelho de onda longa de 8‑12μm, perfeitamente projetado para detector compatível com 640×512,12μm. O campo de visão atinge 11,27°(D)×8,8°(H)×7,0°(V), oferecendo cobertura de campo moderada para observação térmica de longa distância.

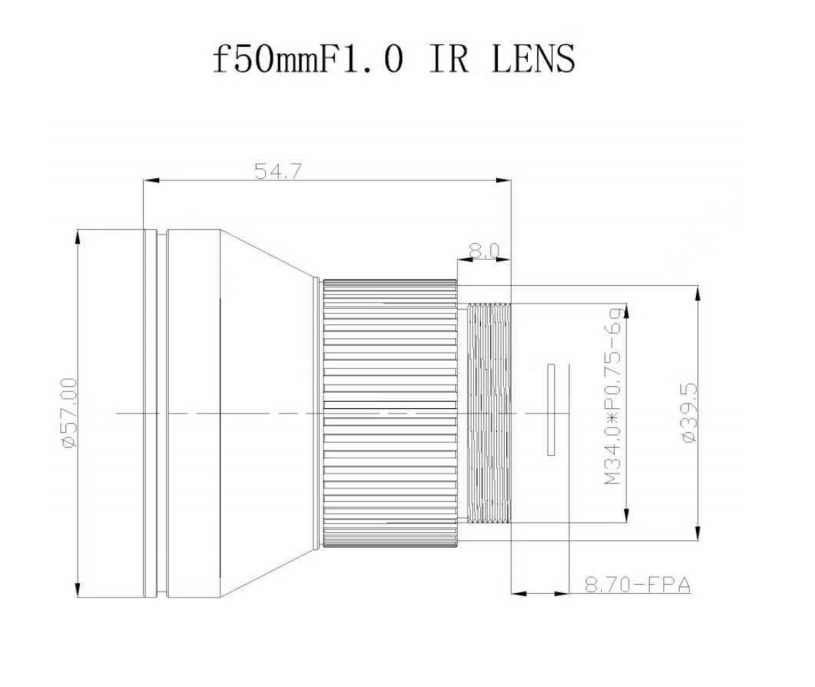

Especificações mecânicas e ambientais:Suporte M34×0,75 para fácil montagem; faixa de foco de 2 metros ao infinito. O elemento frontal atinge classificação de proteção contra entrada IP67. A temperatura operacional varia de 40 ℃ a + 80 ℃, adaptando-se a condições extremas de campo frio e quente. A óptica exposta adota revestimento antirreflexo AR.
Especificações de qualidade de imagem:Transmitância ≥90%, iluminação relativa ≥94%, distorção ≤‑1,0%. ShangHai SILK Optical Technology CO., LTD controla estritamente esses índices para garantir um desempenho de imagem consistente desta lente de imagem térmica.
| Parâmetro | Valor |
|---|---|
| Distância focal | 50mm |
| F/# | F1.0 |
| Detector compatível | 640×512, 12μm |
| Revestimento Óptico Exposto | RA |
| Campo de visão | 11,27°(D) × 8,8°(H) × 7,0°(V) |
| Faixa de foco | 2m ~ ∞ |
| Temperatura operacional | -40°C ~ +80°C |
| Iluminação Relativa | ≥ 94% |
| Distorção | ≤ -1,0% |
| Transmitância | ≥ 90% |
| Montar | M34 × 0,75 |
| Classificação de proteção contra entrada do elemento frontal | IP67 |
| Comprimento de onda | 8 ~ 12μm |
Coleta de luz superior:A grande abertura F1.0 desta lente infravermelha melhora muito a entrada de fótons infravermelhos, melhorando a relação sinal-ruído da imagem térmica sob condições de radiação térmica fraca.
Excelente uniformidade de imagem:≥94% de iluminação relativa garante vinheta mínima, imagem brilhante e uniforme em toda a superfície do sensor; A transmitância ≥90% proporcionada pelo revestimento AR de alta qualidade maximiza a utilização da energia infravermelha.
Durabilidade em ambientes agressivos:O grau de impermeabilidade do elemento frontal IP67 e a ampla faixa de temperatura de trabalho fazem com que esta lente de imagem térmica resista à poeira, umidade e flutuações drásticas de temperatura para operação externa 24 horas por dia, 7 dias por semana.
Design óptico de baixa distorção:Distorção ≤‑1,0%, reduz a distorção geométrica para medição e observação precisas de alvos térmicos.
Focagem flexível:O alcance de foco de 2m‑∞ suporta inspeção de curto alcance e monitoramento de longo alcance para o sistema de imagem infravermelha não resfriado.
Segurança perimetral e vigilância de fronteiras:Essa lente de imagem térmica é amplamente integrada em câmeras térmicas externas para detecção de invasões diurna e noturna e alerta de perímetro em qualquer condição climática.
Inspeção térmica industrial:Usado para monitoramento de temperatura de equipamentos, diagnóstico de falhas de superaquecimento em fábricas, usinas de energia e inspeção de tubulações.
Observação ao ar livre e resgate de busca:Aplicado em dispositivos de observação infravermelha para prevenção de incêndios florestais, busca e salvamento em campo sob escuridão total ou neblina intensa.
Sistema infravermelho montado em veículo:Adapta-se a módulos térmicos transportados em veículos e oferece desempenho óptico infravermelho confiável em ambientes externos complexos.
Conjunto de câmera infravermelha não resfriada:ShangHai SILK Optical Technology CO., LTD fornece esta lente infravermelha como componente óptico central para fabricantes de câmeras térmicas OEM e ODM.
