Lente cônica cônica de 4,2 mm

Breve descrição do produto

Esta lente grande angular compacta é fabricada pelaShangHai SEDA Tecnologia Óptica CO., LTD,adaptado para sensores de imagem de 1/2,7 polegadas para tarefas de imagens industriais e de vigilância. Como lente óptica de alto desempenho, ela oferece um grande campo de visão diagonal de 124°, proporcionando ampla cobertura de cena para captura de imagens em tempo real. Apresentando design focal fixo e montagem M12, esta lente de câmera industrial possui dimensão geral compacta com comprimento total de trilha de apenas 10,9 mm, fácil de incorporar em dispositivos de imagem de tamanho pequeno. Sua abertura F3.5 equilibra a entrada de luz e o desempenho óptico, enquanto o valor CRA controlado garante boa compatibilidade com sensores CMOS convencionais. ShangHai SILK Optical Technology CO., LTD controla rigorosamente todos os procedimentos de produção, tornando esta lente CCTV estável para operação contínua de longo prazo. Ele atinge um equilíbrio perfeito entre cobertura grande angular e qualidade de imagem prática, adequado para vários equipamentos de visão com espaço limitado, e oferece solução óptica confiável para diferentes cenários de gravação visual civil e industrial.

Descrição detalhada do produto

Análise de Parâmetros

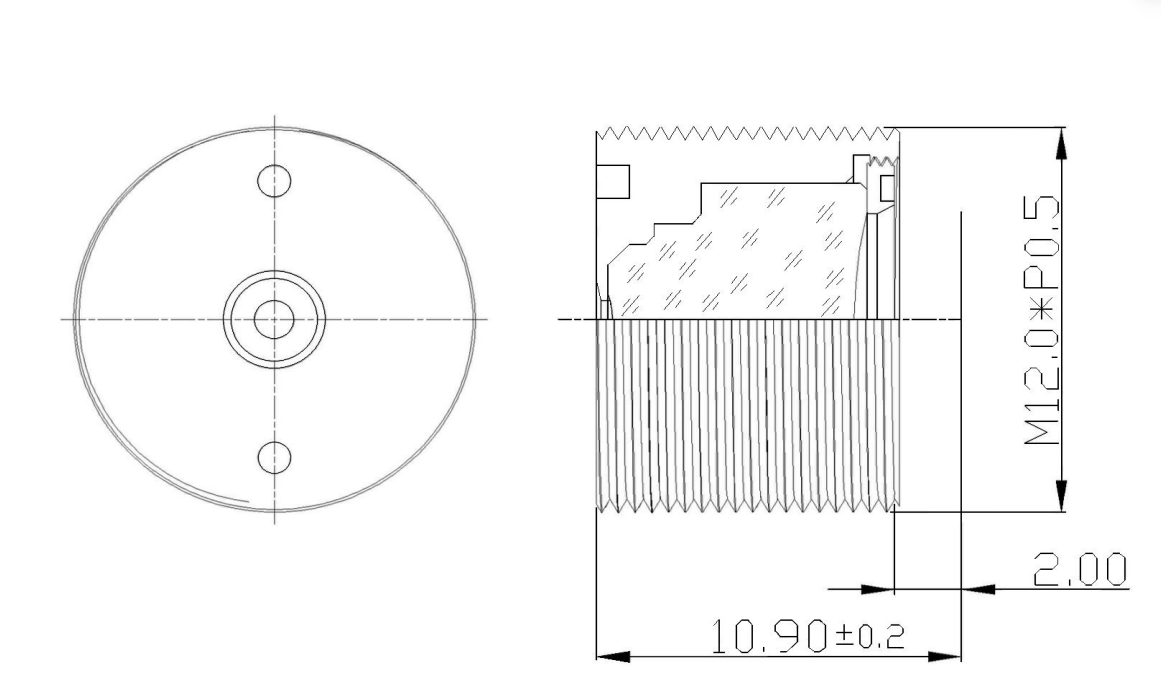

- Estrutura óptica e dimensão:Fabricada pela ShangHai SILK Optical Technology CO., LTD, esta lente grande angular adota um layout óptico maduro. O comprimento total da trilha é de 10,9±0,3 mm, o tamanho compacto facilita a miniaturização do dispositivo. A distância focal efetiva atinge 4,2 mm com tolerância de ±5%, trabalhando com abertura F/NO de 3,5±5% para obter uma capacidade de captação de luz equilibrada. A distância focal traseira é de 3,2 ± 0,2 mm, suportando uma montagem conveniente do sensor.

- Formato de imagem e campo de visão:O círculo de imagem máximo de Φ7,0 mm corresponde perfeitamente ao sensor de 1/2,7". FOV diagonal 124°, FOV horizontal 94°, FOV vertical 45,6°, esta lente M12 realiza captura de cena ultra ampla sem rotação mecânica extra.

- Índice de imagem:Distorção de TV-19,30%, iluminação relativa 45,0%, CRA<14,13°. O CRA baixo reduz bastante o risco de sombreamento para chips CMOS. A montagem padrão M12*P0.5 garante intercambialidade universal para instalação de lentes de visão mecânica.

Vantagens de desempenho

Capacidade de visualização ultra ampla:Como lente focal fixa, ela fornece amplo campo de visão, captura única de grandes áreas de monitoramento e reduz custos de hardware para implantação de múltiplas câmeras.

Projeto de baixo CRA:Esta lente óptica de alto desempenho mantém o ângulo do raio principal abaixo de 14,13°, melhora muito a uniformidade da imagem periférica e reduz o problema de cantos escuros para aplicação de lentes de vigilância.

Projeto mecânico em miniatura:A estrutura TTL curta se adapta ao equipamento compacto, ideal para hardware de câmera de formato pequeno. A interface M12 padrão oferece boa compatibilidade com a maioria dos módulos de câmeras industriais.

Qualidade estável de produção em massa:Apoiado porShangHai SEDA Tecnologia Óptica CO., LTDCom capacidade de engenharia óptica, esta lente CCTV mantém uma tolerância rígida em cada parâmetro óptico, garantindo desempenho de lote consistente.

Campos de aplicação

- Vigilância e monitoramento de segurança:Essa lente grande angular se adapta a câmeras de segurança de pequeno porte e cobre amplas cenas de monitoramento internas e externas de curto alcance.

- Visão mecânica e inspeção industrial:A lente da câmera industrial funciona para equipamentos compactos de inspeção visual, fornece imagens de amplo ângulo para verificação de produtos e leitura de códigos.

- Dispositivos domésticos inteligentes:Usado para câmeras de porta inteligentes, câmeras de monitoramento doméstico, o corpo compacto se adapta ao espaço interno limitado do hardware inteligente.

- Terminais visuais IoT:Aplicada em vários módulos de coleta visual de IoT, essa lente focal fixa oferece uma solução óptica grande angular confiável para aquisição de imagens nas bordas.
