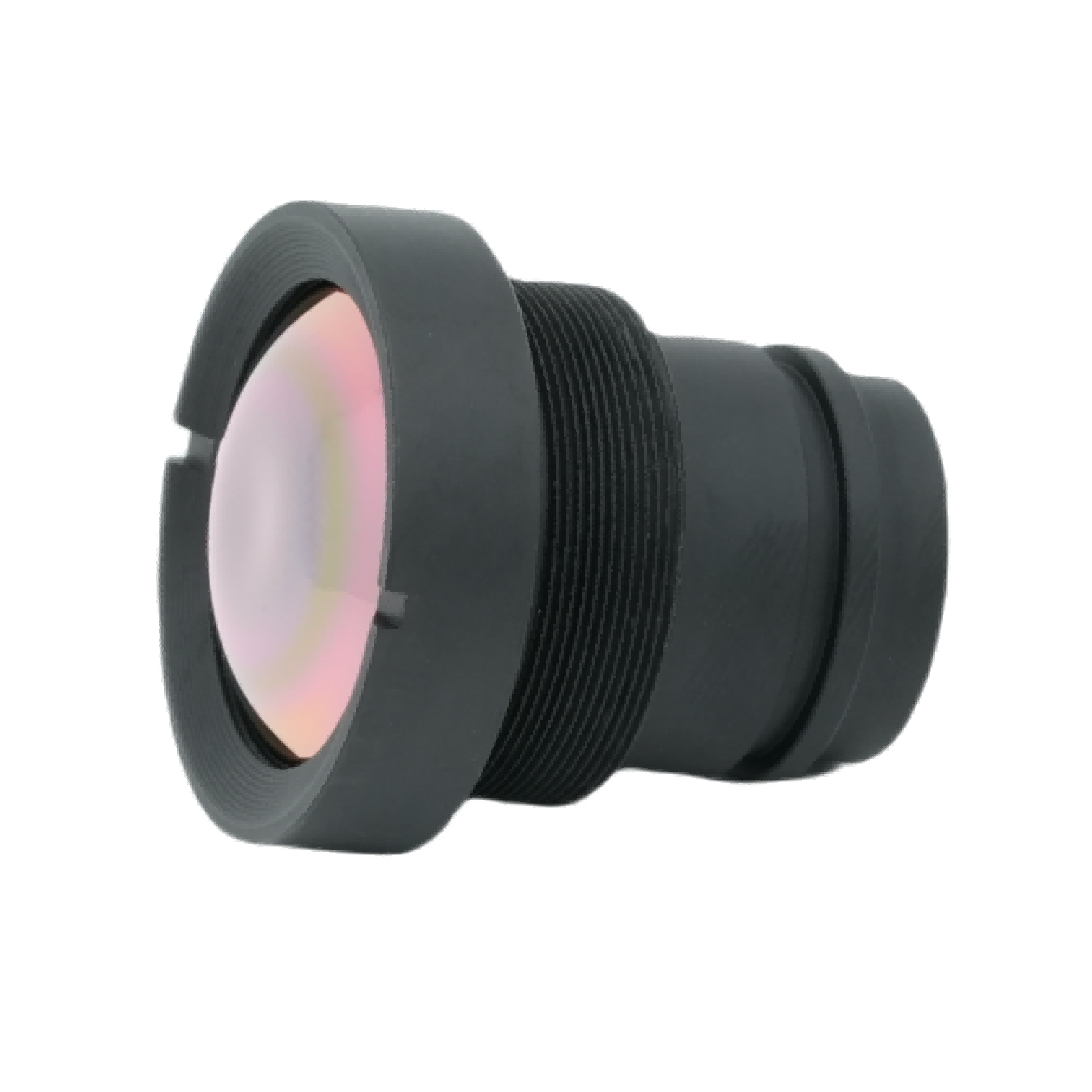

Lente de imagem térmica de distância focal de 4,1 mm

Resumo do produto

Fabricado e fornecido porÓptica BOSHITecnologia, issoLente de imagem térmica de distância focal F1.0 de 4,1 mmserve como uma objetiva infravermelha ultra grande angular adaptada para resolução de 640×512, matrizes de plano focal infravermelho não resfriado de 12 μm pixels. Esta lente infravermelha térmica adota revestimento antirreflexo AR exposto avançado para fornecer transmitância infravermelha acima de 88%. Como uma lente óptica infravermelha profissional da BOSHI Optical Technology, esta unidade vem com proteção de lente frontal IP67, estrutura leve de cerca de 25g e estabilidade óptica confiável em amplas temperaturas. Ele oferece suporte à integração perfeita em sistemas compactos de câmeras térmicas não resfriadas e seu amplo design de FOV oferece ampla cobertura de cena para diversos cenários de implantação de imagens térmicas.

Descrição detalhada do produto

Parâmetro

Especificações ópticas. Esta lente óptica infravermelha possui distância focal de 4,1 mm e abertura ultragrande F1.0. O grande valor de abertura traz alta capacidade de entrada de luz infravermelha. Esse desempenho óptico constitui a principal garantia para a saída nítida de lentes infravermelhas térmicas sob condições de trabalho de baixa temperatura e baixo brilho.

Correspondência de detectores. A lente foi projetada especificamente para detectores infravermelhos de pixel de 12 μm com resolução de 640 × 512. Ele atinge um alto grau de correspondência com os principais formatos de sensores térmicos não resfriados e evita desvios de imagem causados ​​pela incompatibilidade entre a lente e o sensor.

Campo de visão. Ele alcança FOV de 130° na diagonal, 102° na horizontal e 83° na vertical. Os usuários podem obter cobertura de cena de grande alcance sem componentes mecânicos de digitalização, o que simplifica o esquema mecânico geral do equipamento térmico.

Desempenho de foco. Seu alcance de foco contínuo cobre 0,5m até o infinito. A capacidade de focagem considera trabalhos de inspeção a curta distância e tarefas de vigilância a longa distância e expande o limite de distância utilizável para esta objetiva de distância focal de 4,1 mm.

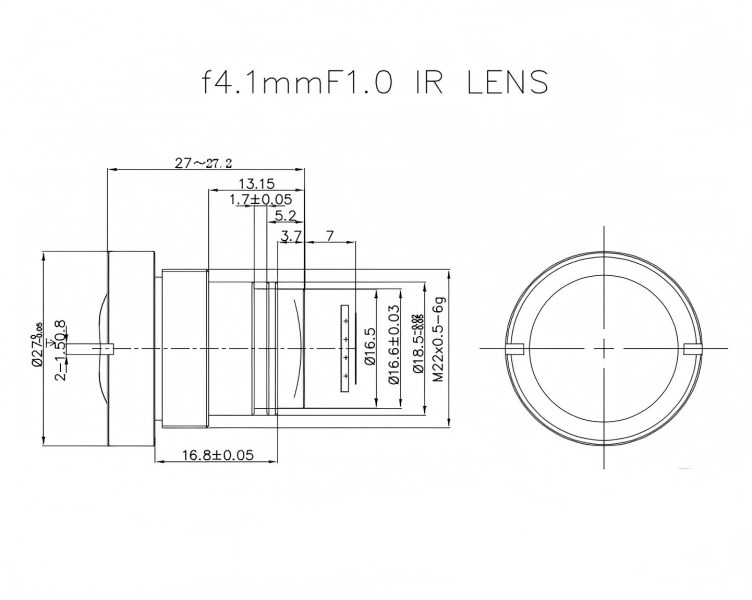

Índice Ambiental e Mecânico. A faixa de temperatura operacional atinge -40°C ~ +80°C. A lente frontal atinge o grau IP67 à prova d'água e à prova de poeira. Aplica interface de rosca padrão de montagem M22 × 0,5 para operação de montagem conveniente. O peso líquido fica em torno de 25g, o que cria condições favoráveis ​​para o desenvolvimento de equipamentos leves.

Indicadores de qualidade de imagem. Equipado com revestimento antirreflexo AR, a transmitância óptica excede 88%. A iluminação relativa permanece superior a 80%. O valor de distorção é controlado abaixo de 45%. O conjunto de indicadores equilibra o recurso de imagem grande angular e o desempenho real da qualidade de imagem.

Vantagens de desempenho

Sensibilidade térmica superior com pouca luz. A abertura máxima F1.0 fortalece a eficiência da coleta de energia radiante. Ao enfrentar ambientes escuros e de baixa radiação, esta lente infravermelha térmica pode, obviamente, aumentar o contraste da imagem térmica. Reduz o risco de desfocagem da imagem quando o sinal infravermelho alvo é fraco.

Cobertura ultra ampla. O FOV de largura diagonal de 130° pode cobrir uma área de monitoramento maior para um único dispositivo. O lado do projeto pode reduzir adequadamente a quantidade de câmeras térmicas implantadas para monitoramento de área total. Isto traz redução direta ao custo geral de construção do sistema.

Uniformidade de imagem estável. Mais de 80% de iluminação relativa suprime efetivamente o fenômeno de vinheta. O brilho permanece consistente em todo o quadro da imagem. Mais de 88% de transmitância reduz a perda de energia infravermelha no caminho de transmissão óptica. A tecnologia óptica BOSHI realiza calibrações repetidas nesta lente óptica infravermelha para garantir uma saída uniforme sob estado de trabalho contínuo de longo prazo.

Forte durabilidade ambiental. A proteção da lente frontal IP67 e a ampla faixa de temperatura de trabalho suportam operação estável em condições de chuva, poeira, frio extremo e calor elevado. A lente não depende de manutenção manual frequente e se adapta a ambientes externos e de implantação industrial hostil.

Integração compacta e fácil. A estrutura leve de 25g e a montagem padrão M22×0,5 reduzem a dificuldade do projeto mecânico para dispositivos de imagem térmica miniaturizados. Os desenvolvedores de equipamentos podem economizar trabalho de modificação estrutural durante a integração do produto.

Capacidade de foco flexível. A distância mínima de focagem de 0,5 m suporta a detecção de alvos próximos. Em comparação com lentes de foco fixo puras de longa distância, este produto de distância focal de 4,1 mm expande os limites da aplicação e satisfaz os requisitos de observação de distâncias mistas.

Campos de aplicação

Monitoramento de segurança perimetral. Esta lente infravermelha térmica com FOV amplo oferece capacidade de vigilância térmica de grande angular para fábricas, parques, zonas fronteiriças e áreas residenciais. Ele completa o trabalho de detecção de intrusão dia e noite sem fornecimento de luz visível. O monitoramento de segurança perimetral é uma das principais direções de aplicação para produtos da BOSHI Optical Technology.

Inspeção Térmica Industrial. A lente óptica infravermelha suporta triagem de temperatura de equipamentos, detecção de falhas em gabinetes elétricos, inspeção de vazamento térmico de tubulações e patrulha de segurança de fábrica. A equipe de campo pode detectar fontes de calor anormais a tempo de evitar acidentes de segurança industrial.

Transporte inteligente e visão de veículos. Ele pode ser implantado para visão noturna térmica automotiva e monitoramento de tráfego rodoviário. Sob neblina, noite e condições de baixa visibilidade, a resolução de 640×512 correspondente ao desempenho ajuda a concluir o trabalho de identificação de pedestres e obstáculos.

Carga útil de sistemas não tripulados. Beneficiando-se de seu peso leve de 25g, a lente atua como uma carga térmica leve para UAVs, robôs e veículos terrestres não tripulados. Realiza missões de busca e salvamento, monitoramento de incêndios florestais e patrulhamento de terreno.

Segurança Pública e Resgate de Emergência. Em missões de posicionamento térmico de combate a incêndios e de busca e salvamento, funciona bem em ambientes escuros, enfumaçados ou visualmente obscurecidos. Os sinais térmicos podem penetrar na interferência parcial da fumaça para travar a posição do alvo.

Agricultura e Monitoramento Ambiental. Os operadores realizam análises de temperatura da vegetação, observação da vida selvagem e rastreamento da distribuição de calor ambiental através desta lente infravermelha térmica. Ele fornece suporte de dados eficaz para pesquisa agrícola e pesquisa ambiental ecológica.
