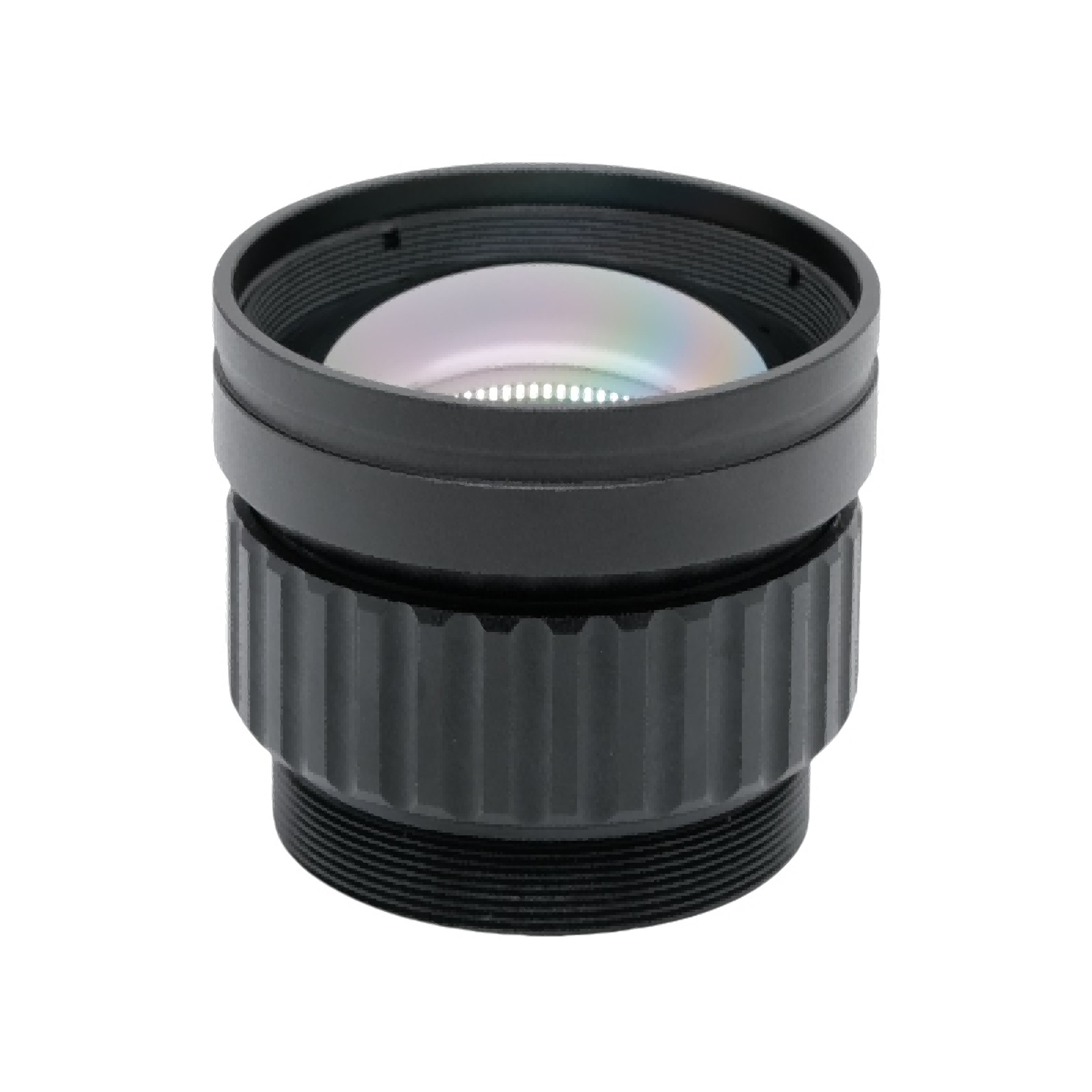

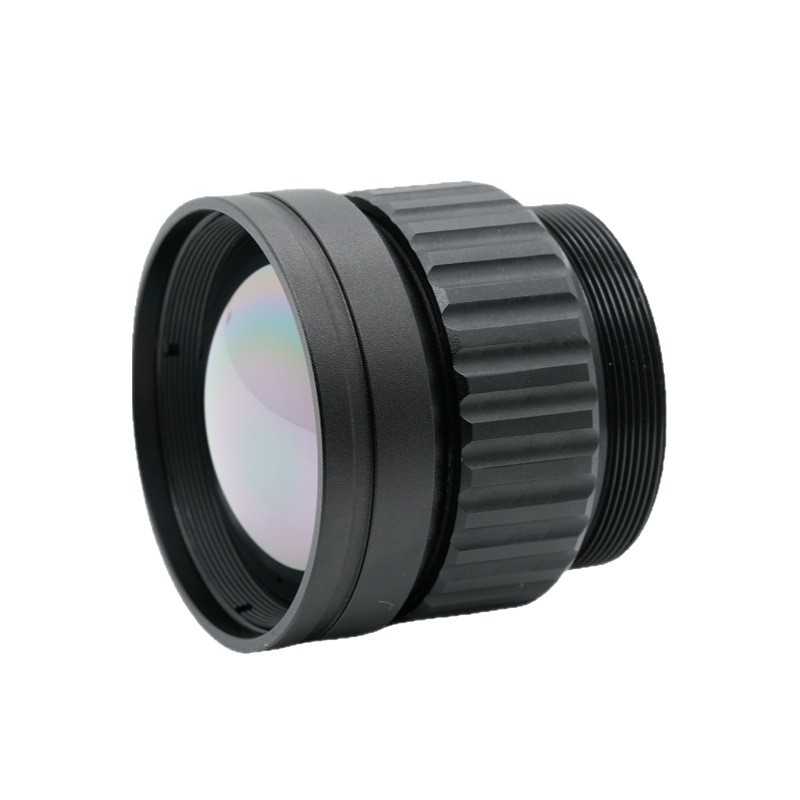

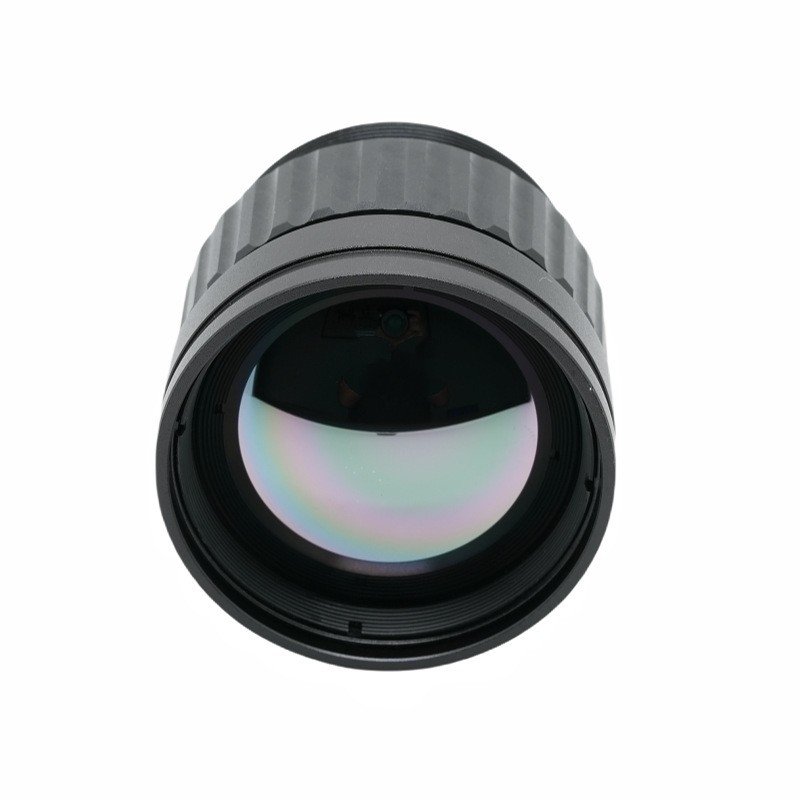

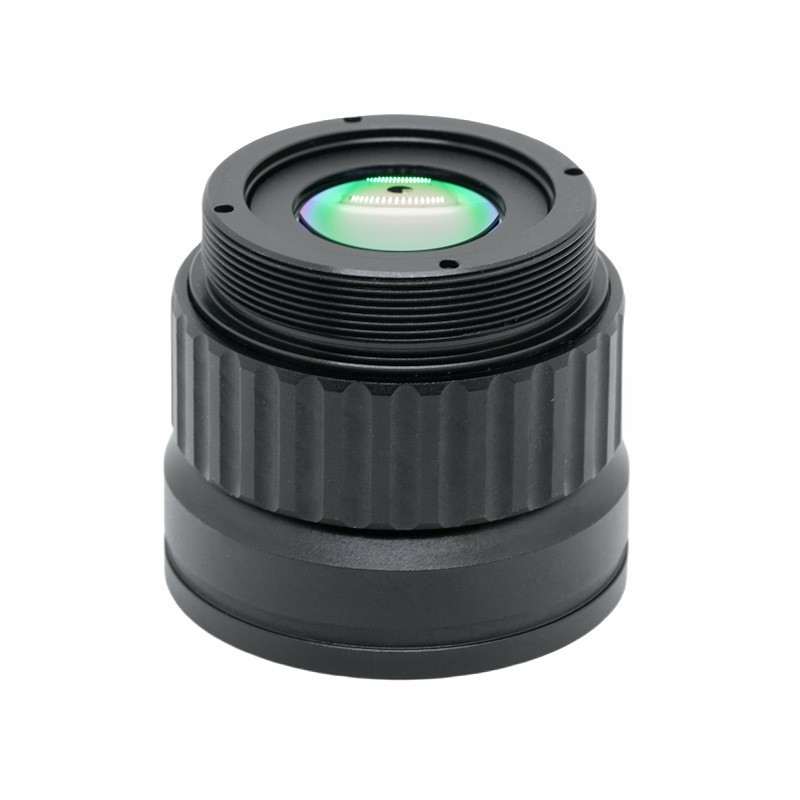

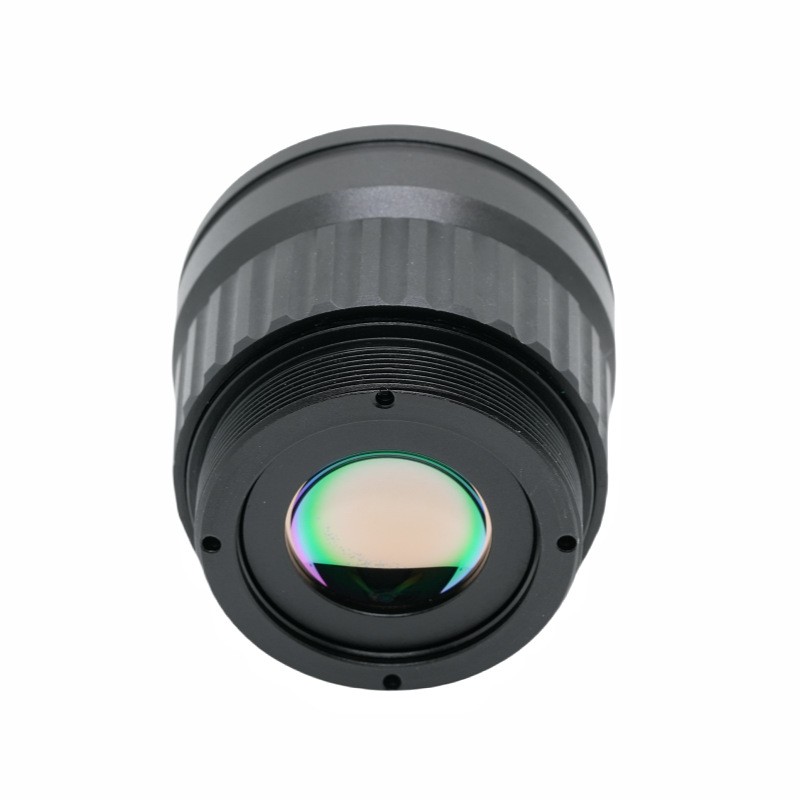

Lente de imagem térmica de 35 mm

Breve descrição do produto

Esta lente de imagem térmica de 35 mm de alto desempenho foi desenvolvida e fabricada pela ShangHai SILK Optical Technology CO., LTD, adaptada para dispositivos de imagem térmica infravermelha de ondas longas que trabalham na banda espectral de 8-12 μm. Com uma grande abertura F1.0, esta lente infravermelha oferece excelente capacidade de captação de luz para garantir imagens térmicas nítidas em condições ambientais complexas e com pouca luz. Compatível com detectores infravermelhos não resfriados de 640×512, 12μm, a lente de imagem térmica suporta faixa de foco infinito de 2m para se adaptar tanto a cenários de observação de perto quanto de monitoramento de longo alcance. O elemento frontal atinge a classificação de proteção contra entrada IP67, permitindo uma operação estável em ambientes externos agressivos. Com alta transmitância acima de 92% e desempenho de baixa distorção, este componente óptico garante qualidade de imagem uniforme em todo o campo de visão. ShangHai SILK Optical Technology CO., LTD implementa estritamente a otimização óptica para esta lente, tornando-a uma solução óptica confiável para monitoramento industrial, segurança de perímetro e outros sistemas de visão térmica infravermelha.

Descrição detalhada do produto

1. Parâmetro

Distância focal e abertura:Distância focal de 35 mm combinada com grande abertura F1.0. A grande abertura melhora muito o fluxo luminoso, o que é fundamental para a captura de sinais fracos de lentes infravermelhas de onda longa.

Compatibilidade do detector:Corresponde ao detector de 640×512,12μm, adaptando-se perfeitamente ao hardware de lente infravermelha não refrigerada convencional para câmeras térmicas de nível de massa.

Índice Óptico:Transmitância ≥92%, iluminação relativa ≥90%, distorção ≤‑1,5%. O revestimento óptico exposto HD reduz a perda de reflexão infravermelha para a lente de imagem térmica.

Foco e campo de visão:Campo de visão de 12,5°(H)×10,3°(V), faixa de foco de 2m ao infinito, suportando inspeção de perto e observação de longa distância.

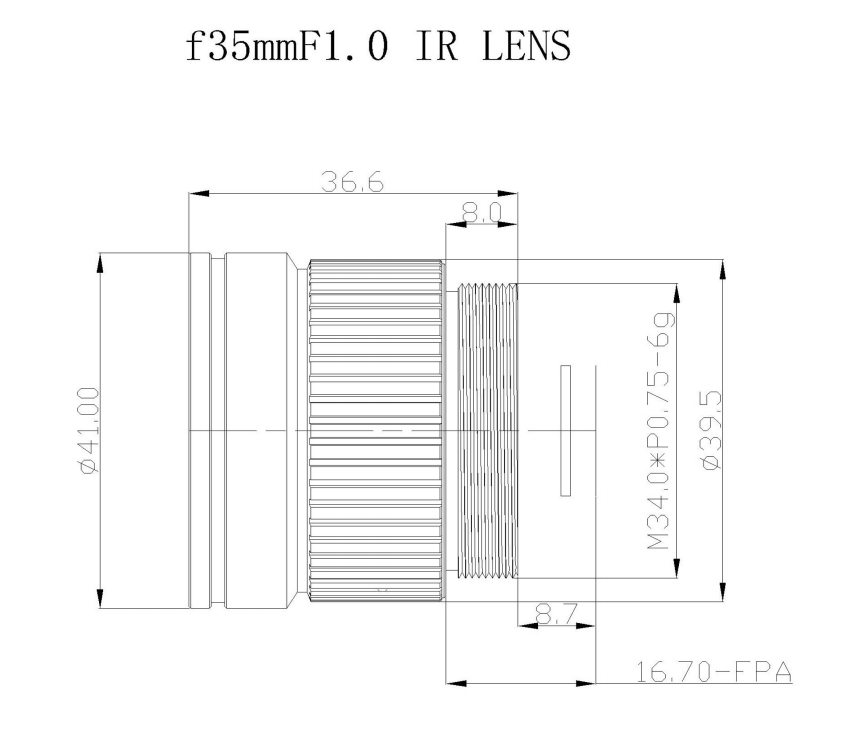

Especificações mecânicas e ambientais:Montagem M34×0,75 para montagem conveniente; classificação à prova d'água IP67 na parte frontal; temperatura operacional-40°C ~ +80°C. O comprimento de onda de trabalho de 8‑12 μm atende aos requisitos padrão de imagem térmica LWIR.

Fabricado porShangHai SEDA Tecnologia Óptica CO., LTD,cada parâmetro desta lente infravermelha é calibrado para implantação prática em campo.

2. Vantagens de desempenho

Utilização superior de luz infravermelha:Por ser uma lente de imagem térmica de alta qualidade, a transmitância ≥92% minimiza a perda de sinal infravermelho; O revestimento antirreflexo HD melhora ainda mais a eficiência de recepção de sinal para lentes infravermelhas de ondas longas.

Excelente uniformidade de imagem:≥90% de iluminação relativa garante brilho consistente em todo o quadro da imagem, sem cantos escuros óbvios para a lente infravermelha. Distorção ≤-1,5% preserva a geometria da cena real para monitorar saídas.

Adaptabilidade externa robusta:A proteção do elemento frontal IP67 para a lente de imagem térmica resiste à poeira, chuva e respingos. Ampla faixa de temperatura de trabalho – 40 ℃ ~ + 80 ℃ suporta operação estável em invernos frios e ambientes externos de alta temperatura.

Ajuste de foco flexível:O alcance de foco de 2 m‑∞ permite que a lente infravermelha não resfriada alterne entre verificação pontual de curto alcance e vigilância de longo alcance sem substituição da lente.

Interface padronizada:A montagem com rosca M34×0,75 simplifica a integração da câmera, ajudando os clientes a montar rapidamente essa lente de imagem térmica em dispositivos térmicos acabados.

ShangHai SILK Optical Technology CO., LTD realiza testes ópticos rigorosos para cada unidade desta lente infravermelha antes da entrega.

3. Campos de Aplicação

Vigilância de perímetro e defesa de fronteiras:Esta lente de imagem térmica serve para câmeras térmicas externas para detecção de intrusão 24 horas em qualquer clima; a lente infravermelha de grande abertura captura assinaturas de calor dia e noite sem luz visível.

Monitoramento de condições industriais:A lente infravermelha de onda longa se adapta à inspeção de superaquecimento de equipamentos, inspeção térmica de equipamentos de rede elétrica; A capacidade IP67 permite que a lente infravermelha não resfriada funcione em locais industriais externos.

Segurança e monitoramento de tráfego:A lente de imagem térmica é integrada em câmeras de vigilância térmica para monitoramento do fluxo de tráfego e alarme de fonte de calor anormal em túneis e bermas de estradas.

Prevenção de Incêndios e Alerta Precoce:A lente infravermelha de 8‑12 μm detecta assinaturas de calor de incêndio em estágio inicial para prevenção de incêndios florestais e monitoramento de riscos em armazéns.

Observação térmica transportada por veículo:A estrutura robusta desta lente de imagem térmica adapta sistemas térmicos montados em veículos para reconhecimento em qualquer clima.

ShangHai SILK Optical Technology CO., LTD fornece suporte técnico personalizável para clientes que aplicam esta lente infravermelha nos cenários mencionados acima.
