Lente cônica cônica de 3,05 mm

Resumo do produto

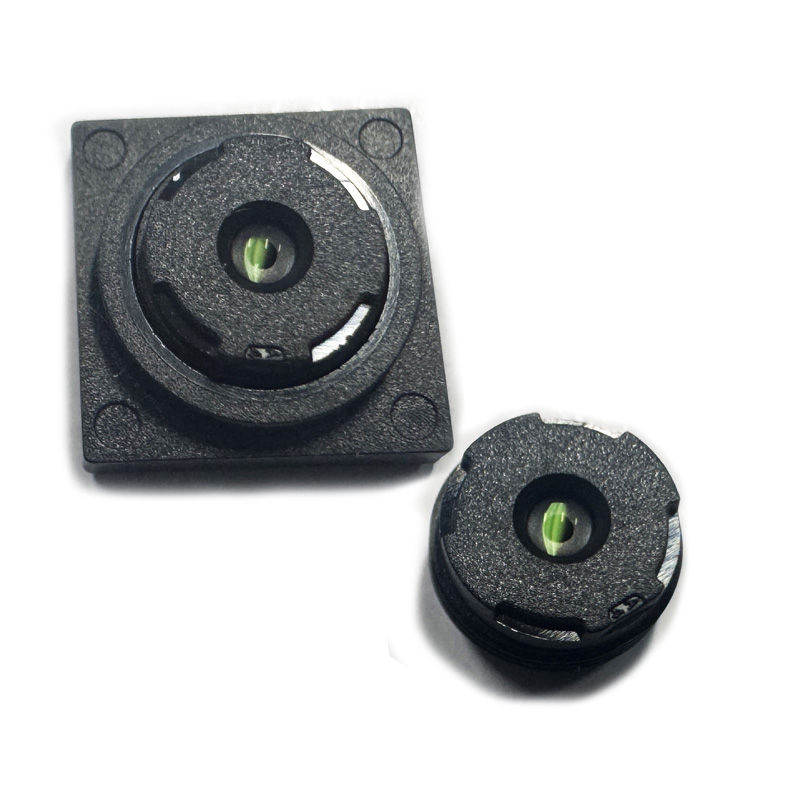

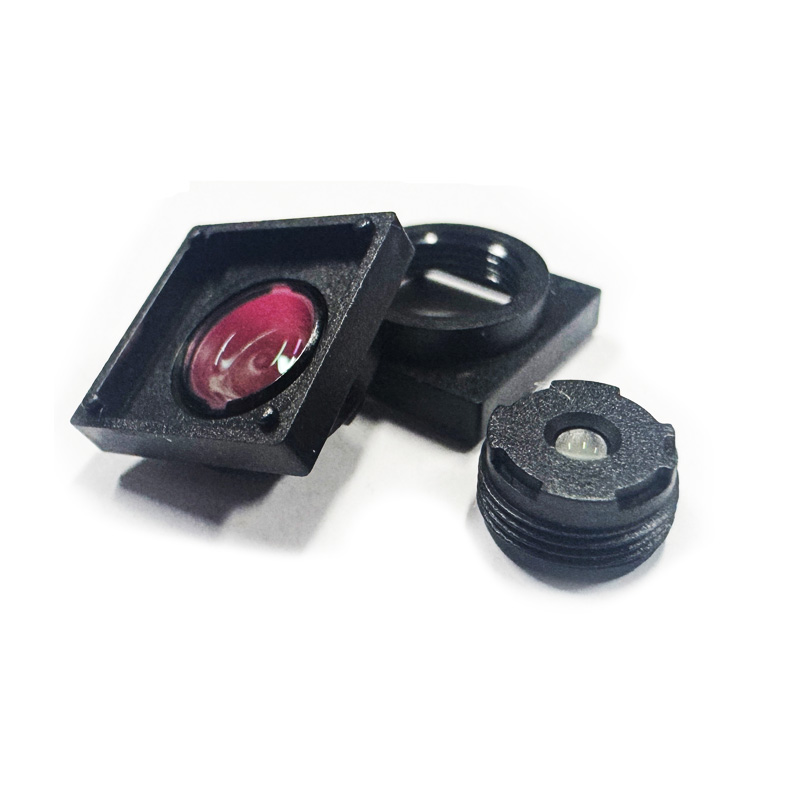

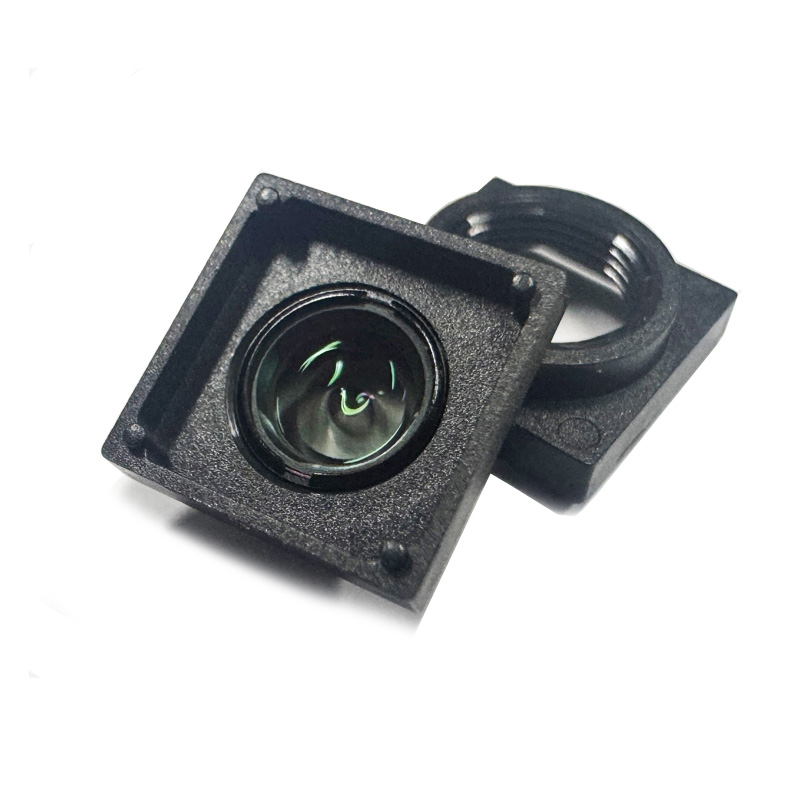

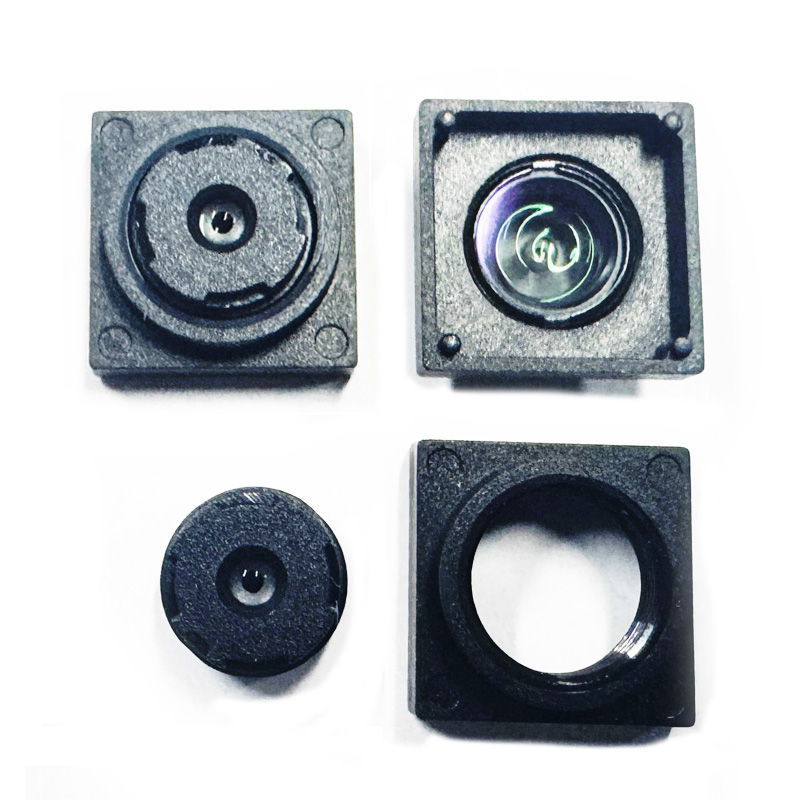

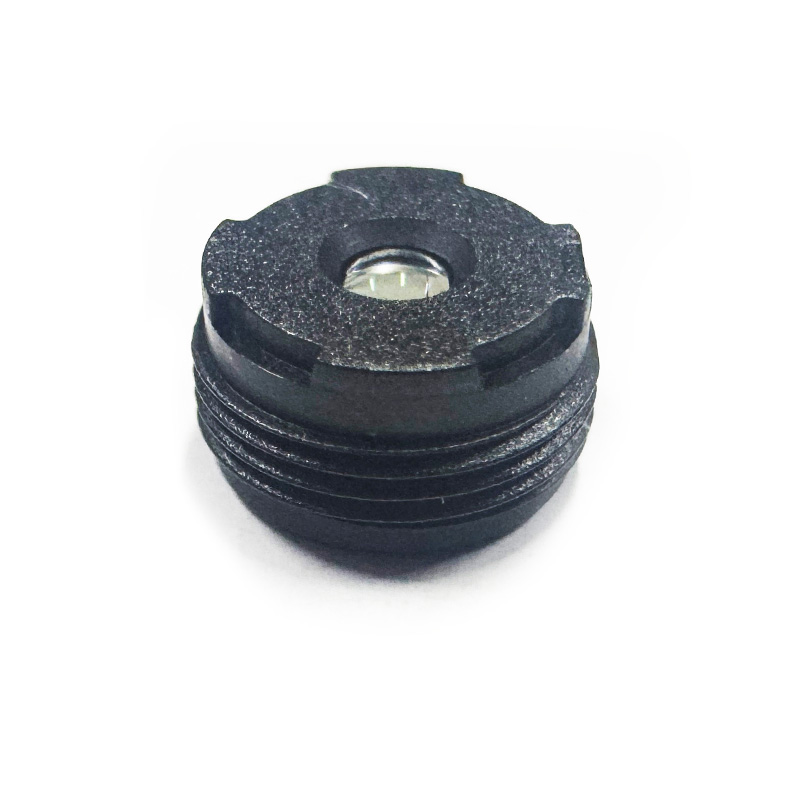

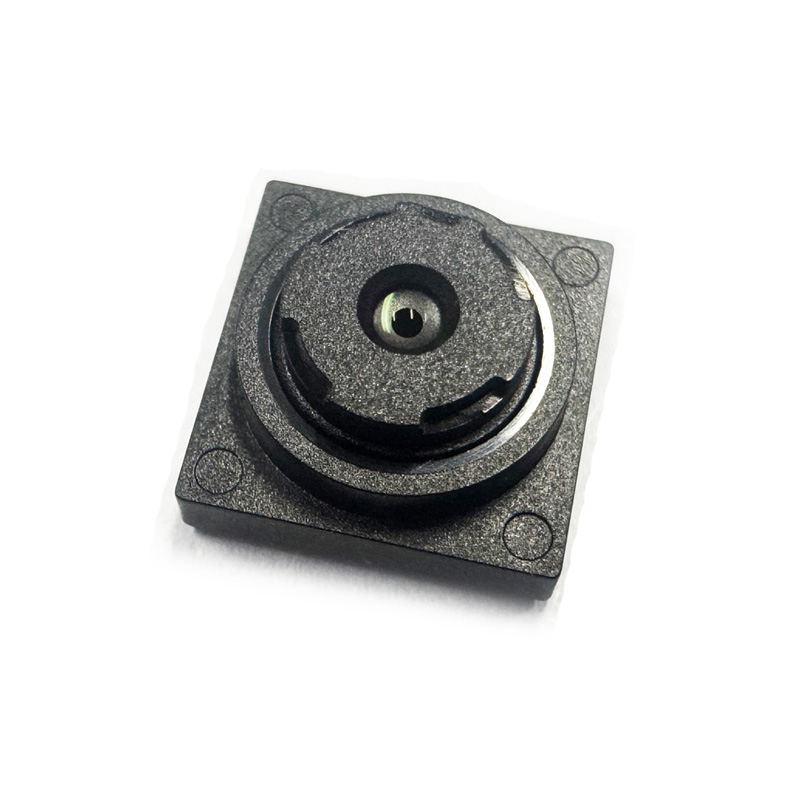

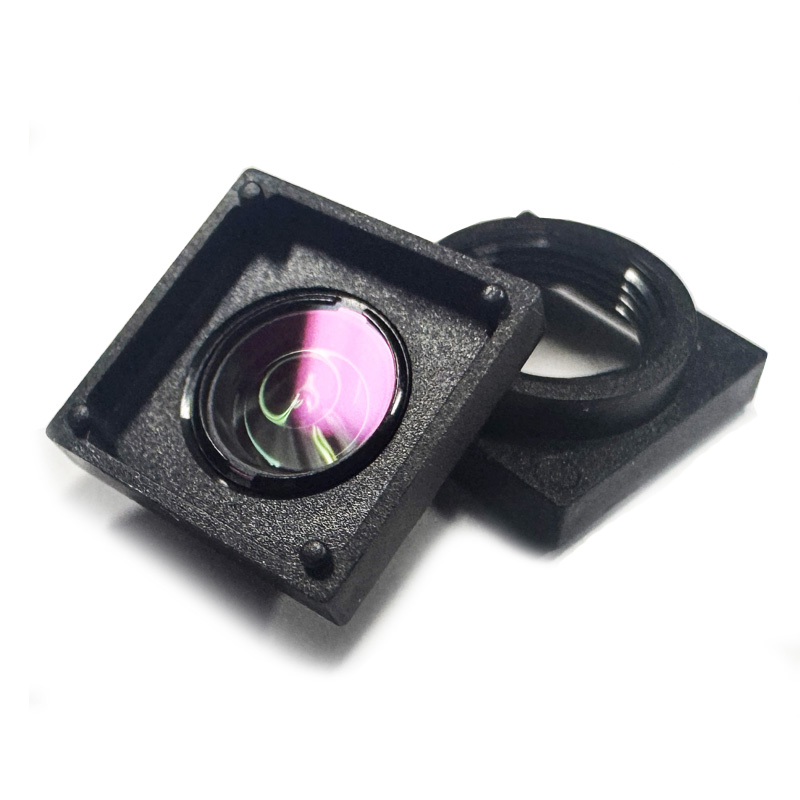

Esta lente compacta de visão de máquina é fabricada pela ShangHai SILK Optical Technology CO., LTD, otimizada para sensor de 1/4" com resolução de 2592 * 1944. Construída com layout óptico confiável, esta lente de miniplaca oferece desempenho de imagem estável com3,05 mmdistância focal e abertura F5.0. Ele suporta um círculo de imagem de 4,8 mm e FOV diagonal de 72 graus, atendendo aos requisitos de visão ampla de módulos de imagem compactos. O design da lente de baixa distorção mantém a distorção da TV abaixo de 1,5%, juntamente com o comprimento de onda IRCF de 650 nm para filtrar interferências infravermelhas indesejadas. O TTL ultracurto de 3,6 mm o torna adequado para integração de dispositivos com espaço limitado. ShangHai SILK Optical Technology CO., LTD realiza inspeção óptica rigorosa para cada unidade, garantindo qualidade consistente de lote para projetos de produção em massa. Esse componente óptico de montagem M5.5 econômico é ideal para sistemas de câmeras incorporadas de pequeno porte em vários cenários industriais e de consumo.

Descrição detalhada do produto

Parâmetroéter

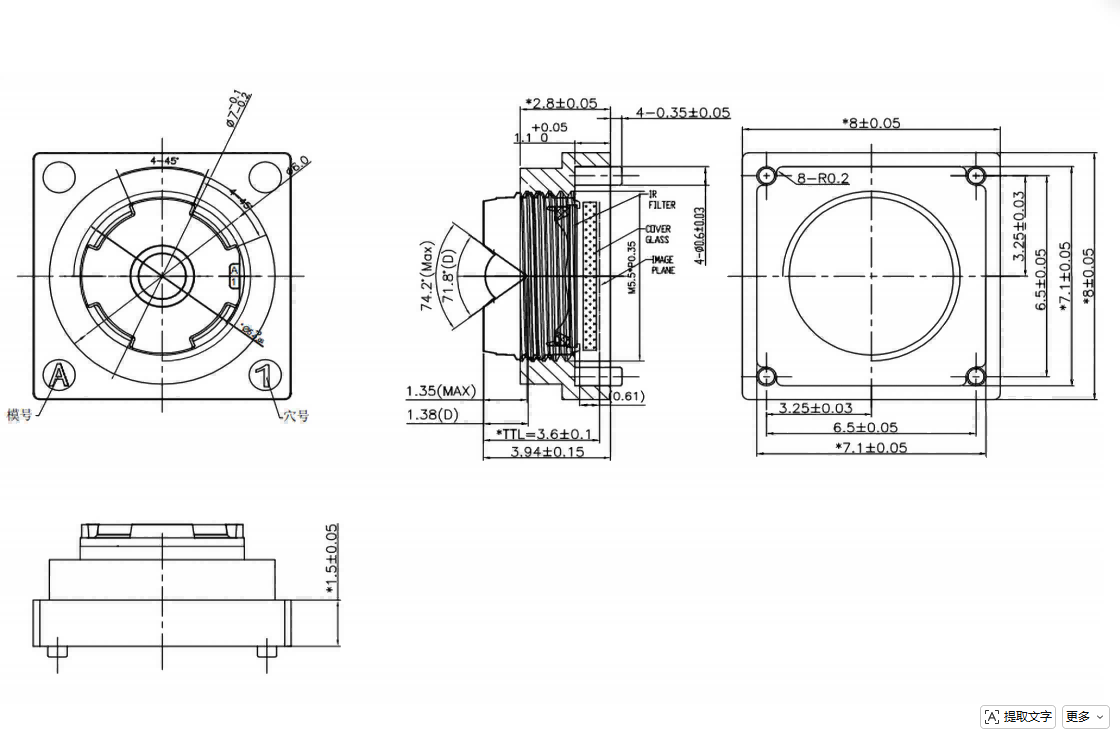

Parâmetros ópticos principais: A lente adota3,05 mmdistância focal com tolerância de ±5%, combinada com abertura F5.0 com tolerância de ±5%, equilibrando profundidade de campo e brilho da imagem. O TTL atinge 3,6±0,1 mm para montagem ultracompacta. O comprimento de onda IRCF de 650 nm bloqueia efetivamente a luz infravermelha difusa para uma saída diurna em cores reais.

Formato de imagem e campo de visão: O círculo máximo de imagem é Φ4,8 mm, combinando perfeitamente com o sensor COMS de 1/4" (2592*1944). O FOV diagonal atinge 72°, FOV horizontal 61°, FOV vertical 47°, oferecendo ampla cobertura para câmeras pequenas.

Distorção e Iluminação e CRA: Distorção de TV<1,5% para reprodução em linha reta; iluminação relativa 42,8%±5% garante brilho uniforme do centro ao canto; CRA<32,7° corresponde ao ângulo de raio principal do pixel do sensor principal de 1/4”, evitando vinhetas e deslocamento de cores.

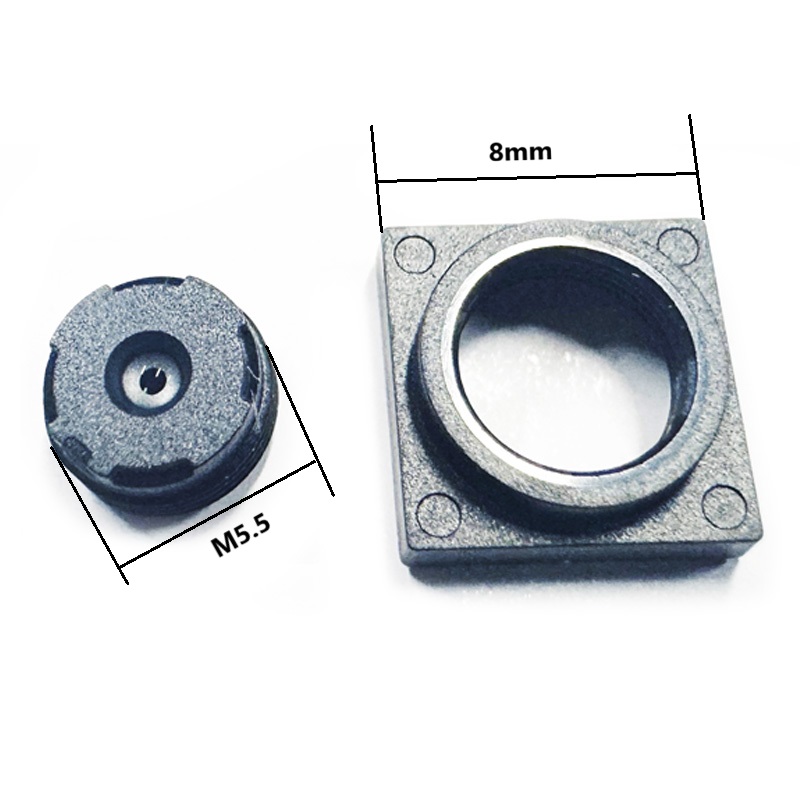

Interface Mecânica: Montagem M5.5 padrão, fácil de alinhar e montar para módulos de microcâmera.

Vantagem de desempenhoges

Desempenho óptico de baixa distorção: sendo uma lente de baixa distorção, menos de 1,5% de distorção de TV reduz a distorção da imagem, fundamental para tarefas de reconhecimento e digitalização.

Dimensão mecânica compacta: esta lente miniboard apresenta um comprimento total de trilha de apenas 3,6 mm, ideal para hardware incorporado fino onde o espaço interno é extremamente limitado.

Compatibilidade de sensor adequada: Projetado exclusivamente para aplicação de lente de sensor de 1/4”, o círculo de imagem de 4,8 mm e o CRA <32,7° evitam cantos escuros e mudança de cor, proporcionando desempenho total à capacidade de pixel do sensor.

Filtragem infravermelha estável: o corte IR de 650 nm elimina o ruído infravermelho, melhorando a fidelidade das cores para captura de luz visível.

Qualidade consistente de produção em massa: Produzidas pela ShangHai SILK Optical Technology CO., LTD, todas as lentes passam por testes ópticos rigorosos, garantindo a consistência dos parâmetros para pedidos de grande volume.

Aplicaçãon Campo

Câmeras em miniatura para residências inteligentes: aplique esta lente de montagem M5.5 para câmeras de monitoramento internas de tamanho pequeno, câmeras de campainha, para capturar visualização ao vivo nítida e grande angular em espaço de caixa limitado.

Dispositivos de leitura portáteis: a lente de baixa distorção suporta leitura de códigos de barras e códigos QR, fornecendo imagem sem distorções para decodificação rápida de códigos.

Equipamento de imagem vestível: a lente miniboard com distância focal de 3,05 mm se adapta a pequenas câmeras vestíveis e gravadores usados ​​no corpo, atendendo à demanda de layout compacto.

Módulos auxiliares de visão mecânica: Como lente de visão mecânica compacta, ela funciona para detecção simples de objetos, contagem visual e detecção auxiliar com hardware de lente de sensor de 1/4”.

Kits de câmeras educacionais e experimentais: Componente óptico econômico para o desenvolvimento de projetos relacionados à visão dos alunos.2. Resumo do produto

Esta lente de visão mecânica compacta é fabricada pela ShangHai SILK Optical Technology CO., LTD, otimizada para sensor de 1/4" com resolução de 2592*1944. Construída com layout óptico confiável, esta lente miniboard oferece desempenho de imagem estável com distância focal de 3,05 mm e abertura F5.0. Ela suporta um círculo de imagem de 4,8 mm e FOV diagonal de 72 graus, atendendo aos requisitos de visão ampla de módulos de imagem compactos. O design da lente de baixa distorção mantém a distorção da TV abaixo 1,5%, junto com o comprimento de onda IRCF de 650 nm para filtrar interferência infravermelha indesejada. O TTL ultracurto de 3,6 mm o torna adequado para integração de dispositivos com espaço limitado. A ShangHai SILK Optical Technology CO., LTD realiza inspeção óptica rigorosa para cada unidade, garantindo qualidade de lote consistente para projetos de produção em massa.

Descrição detalhada do produto

Parâmetroéter

Parâmetros ópticos principais: A lente adota uma distância focal de 3,05 mm com tolerância de ± 5%, combinada com abertura F5.0 de tolerância de ± 5%, equilibrando a profundidade de campo e o brilho da imagem. O TTL atinge 3,6±0,1 mm para montagem ultracompacta. O comprimento de onda IRCF de 650 nm bloqueia efetivamente a luz infravermelha difusa para uma saída diurna em cores reais.

Formato de imagem e campo de visão: O círculo máximo de imagem é Φ4,8 mm, combinando perfeitamente com o sensor COMS de 1/4" (2592*1944). O FOV diagonal atinge 72°, FOV horizontal 61°, FOV vertical 47°, oferecendo ampla cobertura para câmeras pequenas.

Distorção e Iluminação e CRA: Distorção de TV<1,5% para reprodução em linha reta; iluminação relativa 42,8%±5% garante brilho uniforme do centro ao canto; CRA<32,7° corresponde ao ângulo de raio principal do pixel do sensor principal de 1/4”, evitando vinhetas e deslocamento de cores.

Interface Mecânica: Montagem M5.5 padrão, fácil de alinhar e montar para módulos de microcâmera.

Vantagens de desempenho

Desempenho óptico de baixa distorção: sendo uma lente de baixa distorção, menos de 1,5% de distorção de TV reduz a distorção da imagem, fundamental para tarefas de reconhecimento e digitalização.

Dimensão mecânica compacta: esta lente miniboard apresenta um comprimento total de trilha de apenas 3,6 mm, ideal para hardware incorporado fino onde o espaço interno é extremamente limitado.

Compatibilidade de sensor adequada: Projetado exclusivamente para aplicação de lente de sensor de 1/4”, o círculo de imagem de 4,8 mm e o CRA <32,7° evitam cantos escuros e mudança de cor, proporcionando desempenho total à capacidade de pixel do sensor.

Filtragem infravermelha estável: o corte IR de 650 nm elimina o ruído infravermelho, melhorando a fidelidade das cores para captura de luz visível.

Qualidade consistente de produção em massa: Produzidas pela ShangHai SILK Optical Technology CO., LTD, todas as lentes passam por testes ópticos rigorosos, garantindo a consistência dos parâmetros para pedidos de grande volume.

 Campo de Aplicação

Câmeras em miniatura para residências inteligentes: aplique esta lente de montagem M5.5 para câmeras de monitoramento internas de tamanho pequeno, câmeras de campainha, para capturar visualização ao vivo nítida e grande angular em espaço de caixa limitado.

Dispositivos de leitura portáteis: a lente de baixa distorção suporta leitura de códigos de barras e códigos QR, fornecendo imagem sem distorções para decodificação rápida de códigos.

Equipamento de imagem vestível: a lente miniboard com distância focal de 3,05 mm se adapta a pequenas câmeras vestíveis e gravadores usados ​​no corpo, atendendo à demanda de layout compacto.

Módulos auxiliares de visão mecânica: Como lente de visão mecânica compacta, ela funciona para detecção simples de objetos, contagem visual e detecção auxiliar com hardware de lente de sensor de 1/4”.

Kits de câmeras educacionais e experimentais: Componente óptico econômico para o desenvolvimento de projetos relacionados à visão dos alunos.
