Lente cônica cônica de 24 mm

Resumo do produto

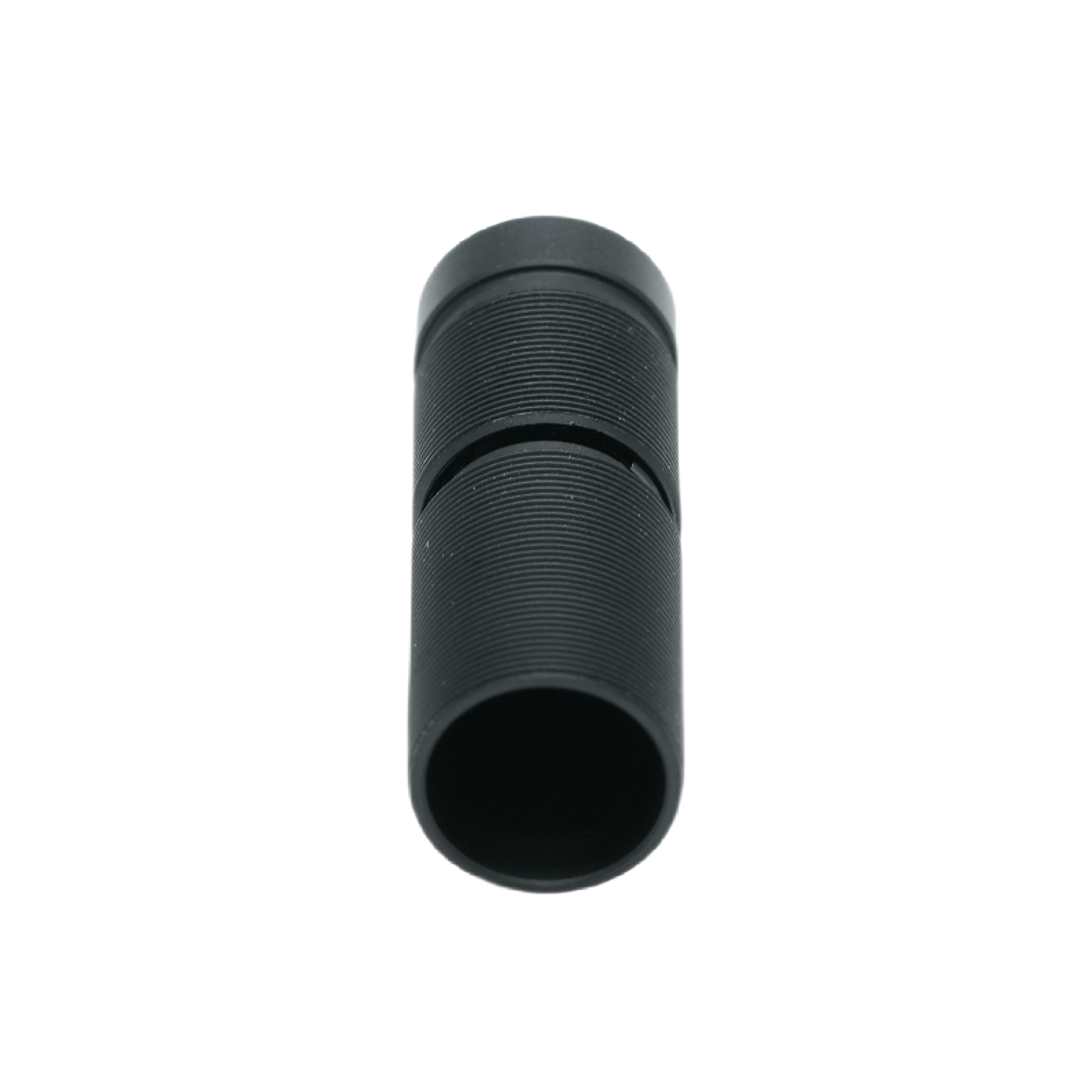

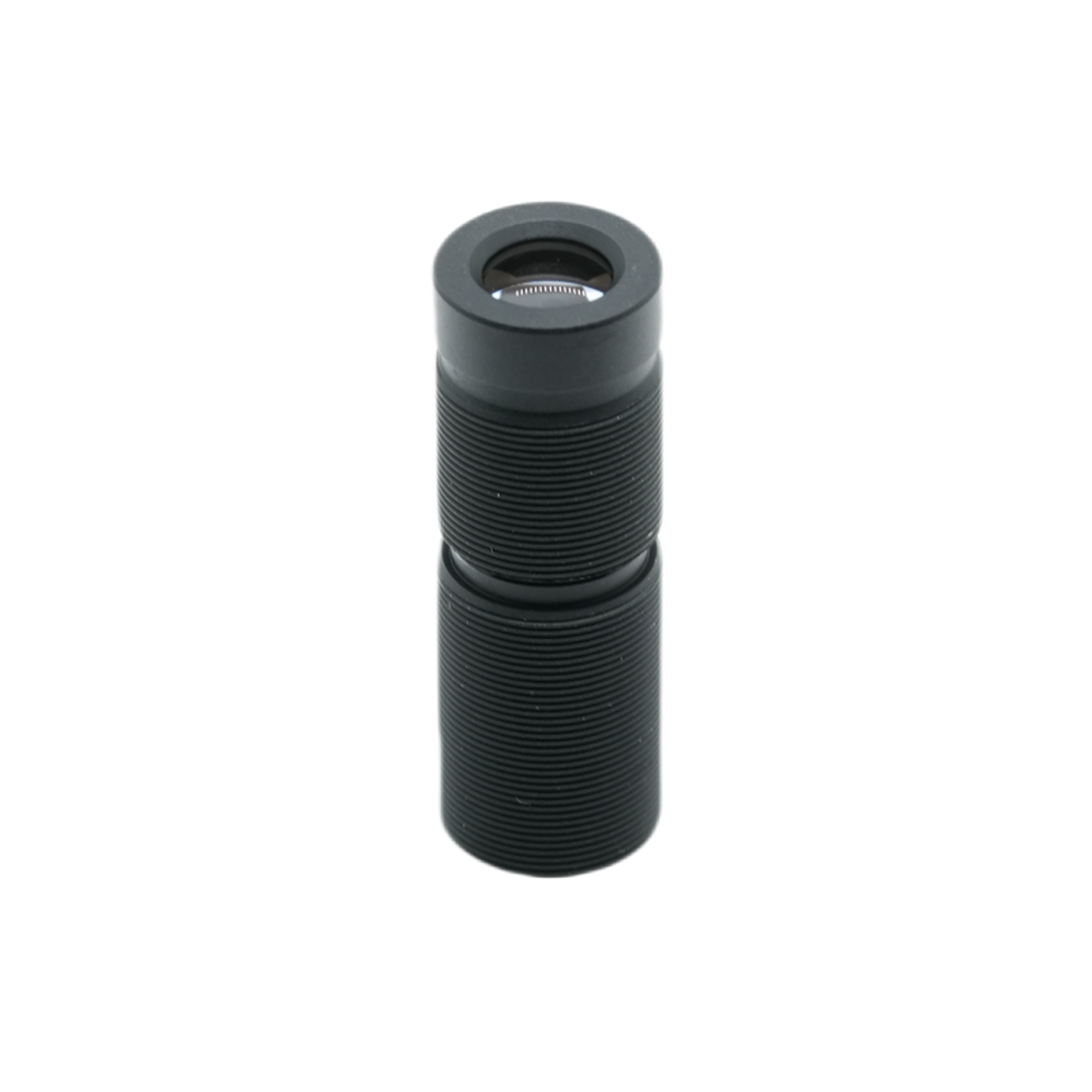

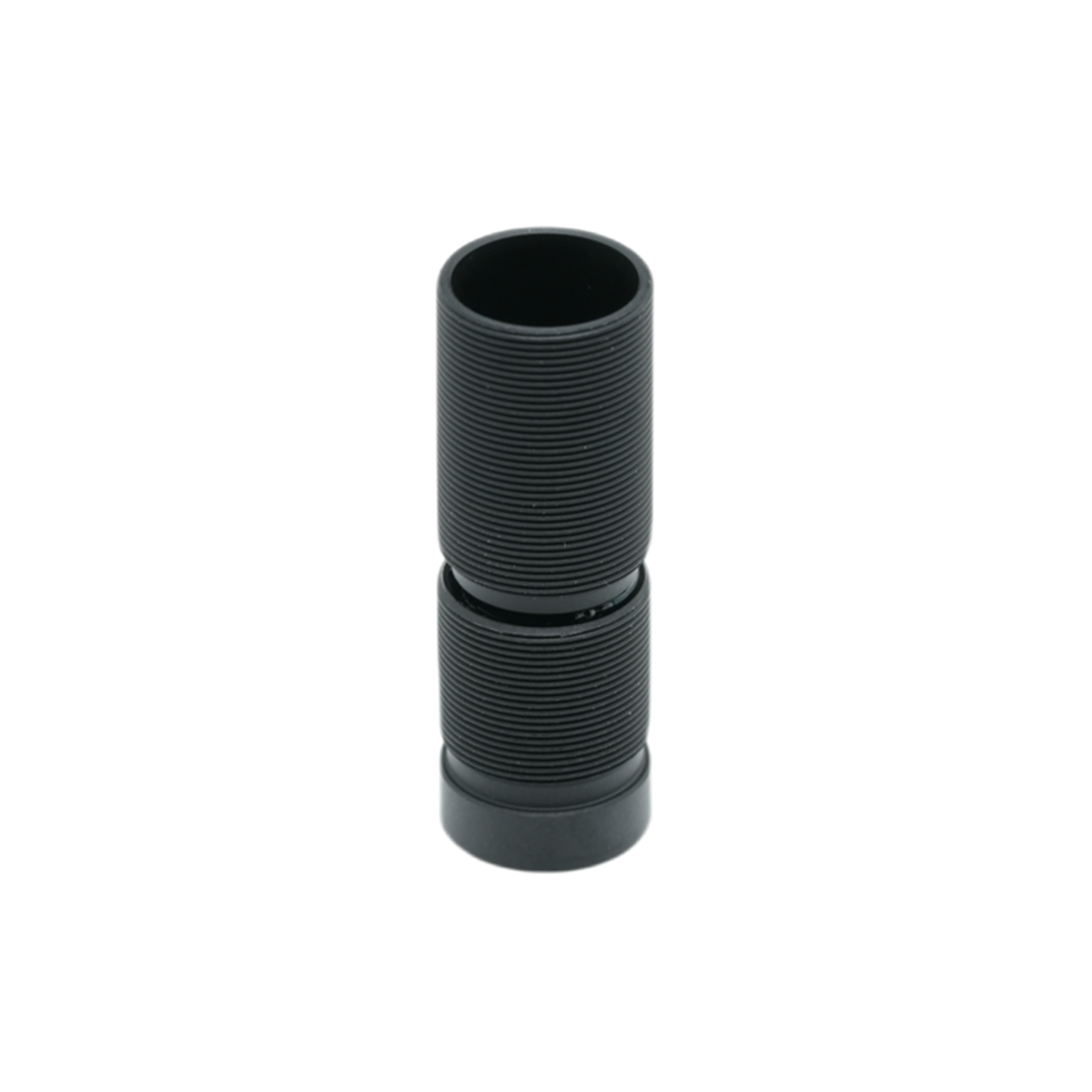

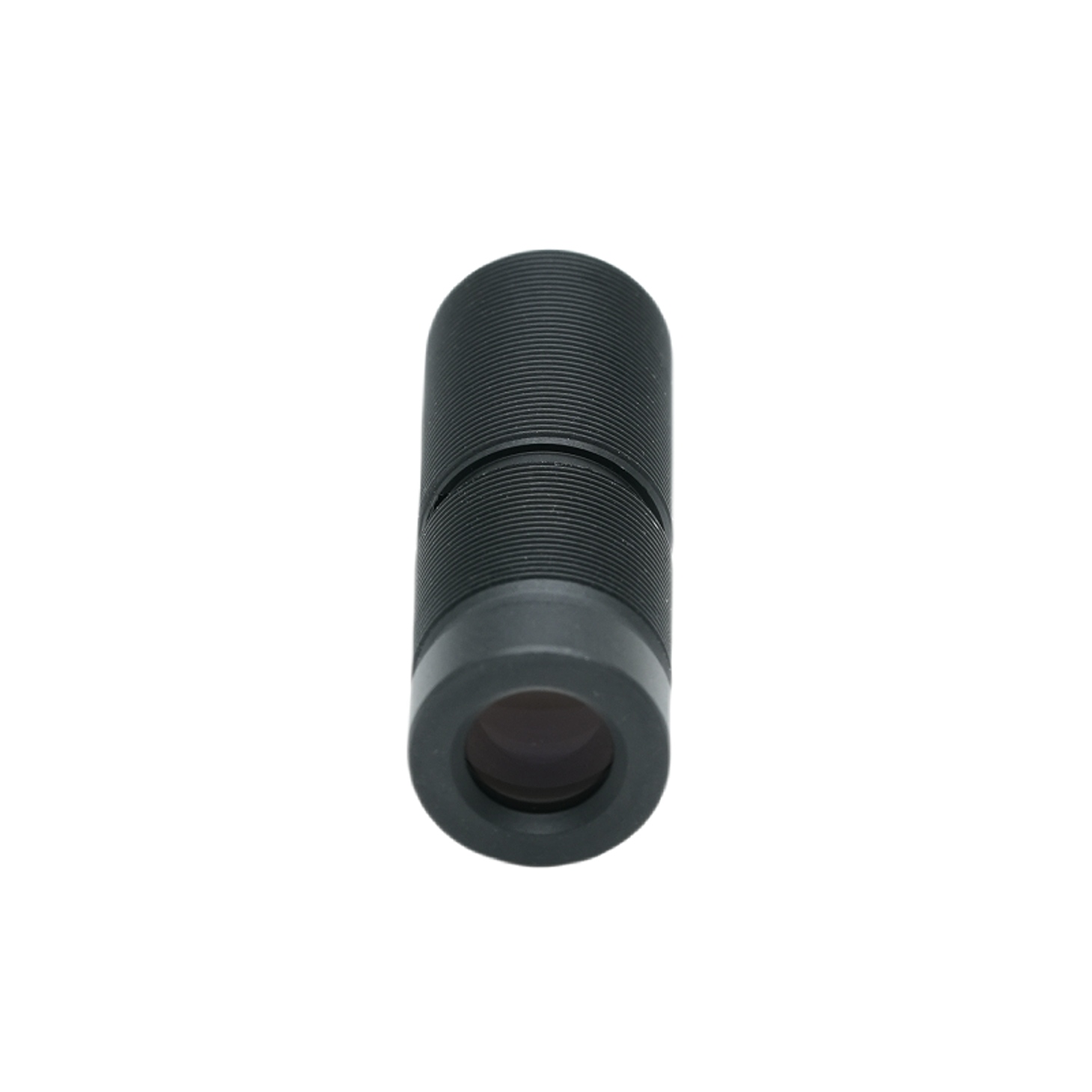

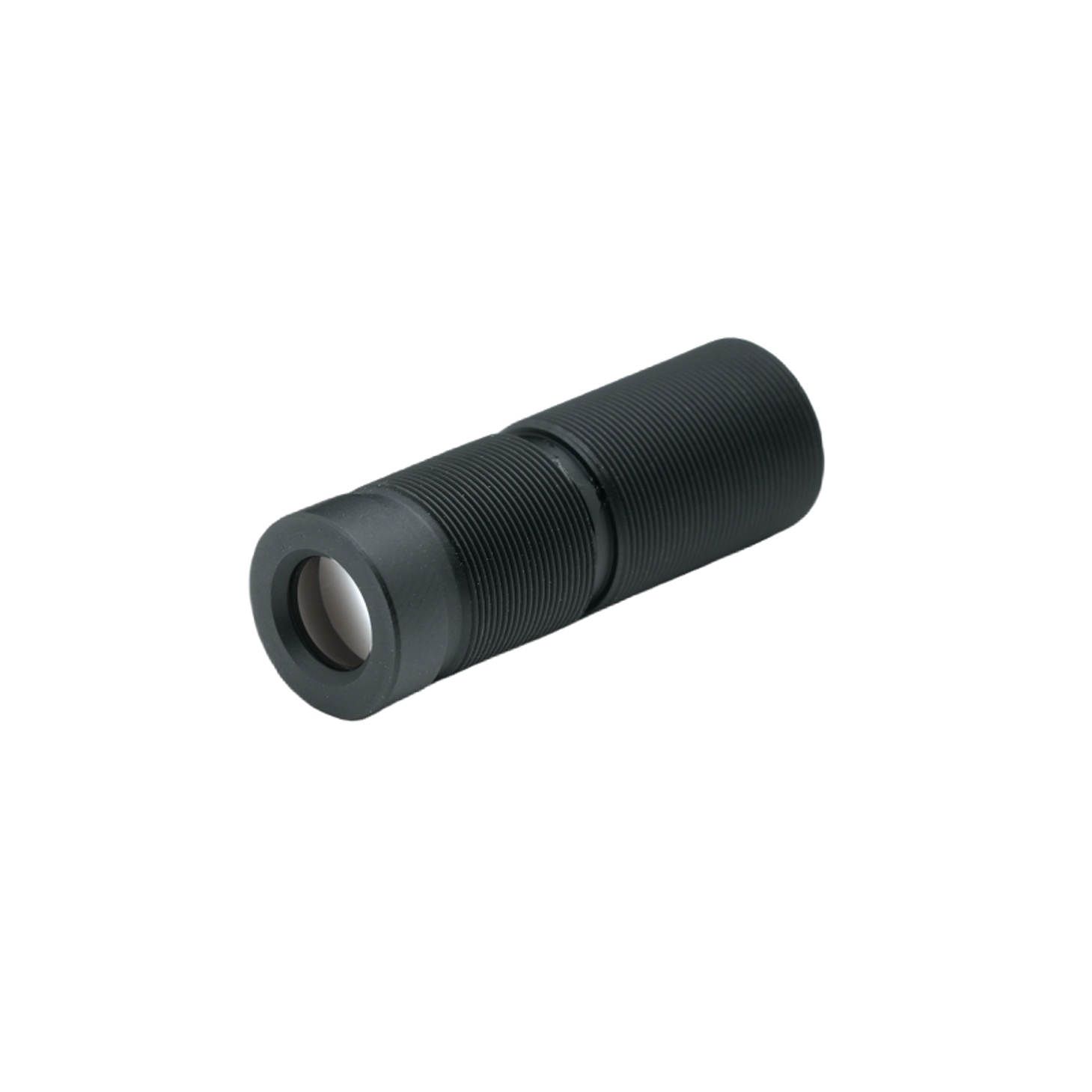

A PL-2445D-M9 é uma lente focal fixa compacta projetada pela BOSHI Optical Technology para imagens industriais de alta resolução. Com uma distância focal de 24 mm e abertura F/4,5, esta lente oferece clareza excepcional e brilho consistente em um sensor de 1/2,5", cobrindo um círculo de imagem máximo de Ø7,4 mm. Sua construção toda em vidro (3 elementos) garante estabilidade térmica e transmissão superior, enquanto a montagem de rosca M9 (P0,35) fornece integração mecânica confiável em sistemas com espaço limitado. A lente oferece um campo de visão estreito (16,7° diagonal) ideal para inspeção de longa distância, com uma distorção de TV de apenas -0,05% e iluminação relativa de 97,0% – valores que garantem reprodução geométrica fiel e vinhetas mínimas. O ângulo de raio principal (CRA) permanece abaixo de 6,6°, garantindo excelente compatibilidade com conjuntos de microlentes de sensores modernos Seja utilizado em inspeção óptica automatizada, metrologia de precisão ou vigilância, esta lente de distância focal de 24 mm da BOSHI Optical Technology mantém a nitidez do centro às bordas. desempenho sob temperaturas variadas, tornando-o uma escolha confiável para integradores OEM que exigem qualidade de imagem repetível sem comprometer tamanho ou custo.

Descrição detalhada do produto

A BOSHI Optical Technology apresenta a PL‑2445D‑M9, uma lente óptica de precisão adaptada para plataformas de sensores de 1/2,5". Abaixo está uma análise abrangente de suas especificações, vantagens de desempenho e cenários de aplicação.

1. Principais parâmetros ópticos

Distância focal: 24mm ±5% – fornece uma perspectiva telefoto moderada, permitindo a ampliação de assuntos distantes enquanto mantém distâncias de trabalho gerenciáveis.

Abertura (F/NO.): F/4,5 ±5% – equilibra a transmissão de luz com a profundidade de campo, adequada para pisos de fábricas bem iluminados e ambientes externos.

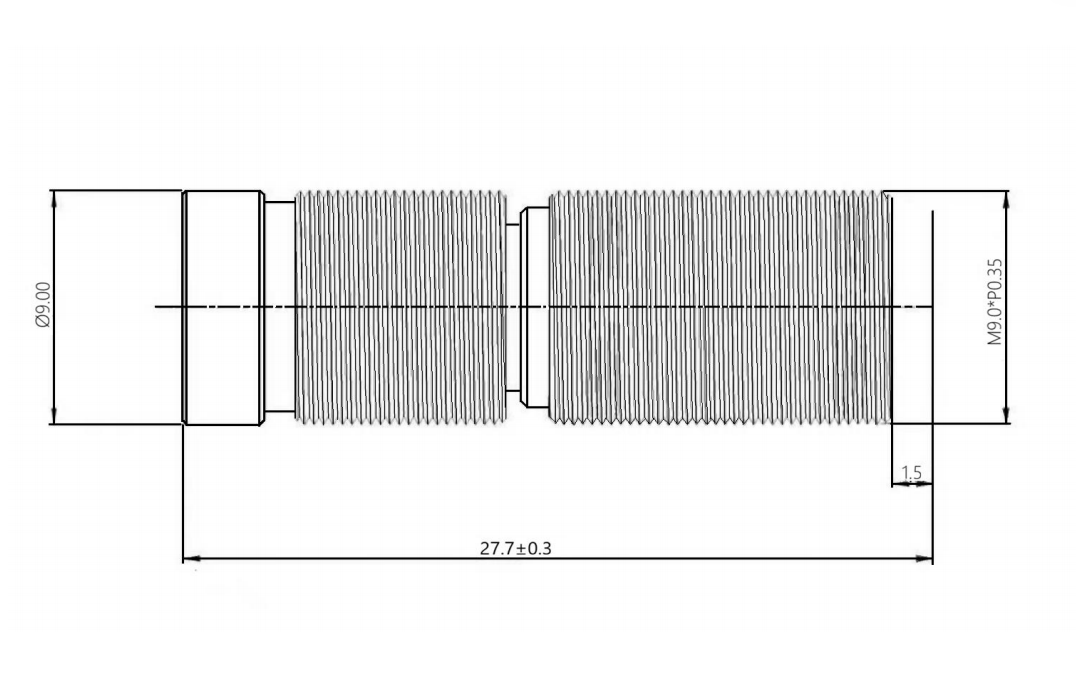

Comprimento total do trajeto (TTL): 27,7±0,3 mm – área ultracompacta para módulos de câmera miniaturizados.

Distância focal traseira (BFL): 17,65 mm – oferece amplo espaço para instalação de filtro ou lamela.

Círculo máximo da imagem: Ø7,4 mm – cobre totalmente a área ativa de um sensor de 1/2,5" sem cortes.

Campo de visão: Diagonal 16,7°, Horizontal 13,4°, Vertical 10,7° – geometria de ângulo estreito ideal para inspeção detalhada de pequenos alvos à distância.

Montagem: M9×P0,35 – uma rosca padrão para lentes em miniatura, garantindo fácil intercambialidade com caixas existentes baseadas em M9.

2. Vantagens de desempenho

Distorção excepcionalmente baixa: a distorção da TV é especificada em -0,05%, quase eliminando os efeitos de barril ou almofada de alfinetes. Isso garante medição dimensional precisa e preservação em linha reta, fundamental para tarefas de metrologia e alinhamento.

Iluminação relativa elevada: a 97,0%, a lente mantém o brilho uniforme em todo o sensor, reduzindo a necessidade de correção de sombreamento pós-processamento e melhorando a relação sinal-ruído na periferia.

Ângulo de raio principal otimizado: O CRA de <6,6° corresponde à inclinação da microlente da maioria dos sensores de 1/2,5", minimizando mudanças de cor e perda de sensibilidade nas bordas. Essa compatibilidade melhora a eficiência quântica geral do sistema.

Design totalmente em vidro (3 elementos): A construção em vidro de 3 elementos oferece estabilidade térmica, resistência a arranhões e resistência UV superiores em comparação com alternativas de plástico. Garante foco repetível em uma ampla faixa de temperatura (-20°C a +70°C).

Rosca M9 de precisão: a montagem M9 de passo fino permite ajuste de foco preciso e travamento seguro, evitando descentralização acidental durante vibração ou choque.

3. Áreas de Aplicação

Visão mecânica e inspeção automatizada: com sua distância focal de 24 mm e baixa distorção, esta lente se destaca na inspeção de PCB, detecção de defeitos de superfície e alinhamento de componentes em miniatura. O campo de visão estreito combina bem com sensores de 1/2,5" de alta resolução para resolver detalhes finos (por exemplo, recursos de 5 a 10 µm).

Metrologia Industrial: A distorção quase zero e a alta iluminação relativa o tornam ideal para medição de medidores, digitalização 3D e sistemas de calibração onde a precisão absoluta é fundamental.

Segurança e Vigilância: Para monitoramento de longo alcance em corredores, túneis ou cercas perimetrais, a característica telefoto combinada com a abertura F/4.5 oferece profundidade de campo suficiente para manter os assuntos em foco em uma ampla faixa de distância.

Sistemas de visão incorporados: O tamanho compacto (TTL <28 mm) e a rosca M9 permitem a integração em drones, robótica e dispositivos de inspeção portáteis onde o peso e o espaço são críticos.

Imagens científicas e laboratoriais: Seu desempenho óptico estável suporta imagens auxiliares de microscopia, perfil de feixe e documentação de alto contraste de amostras planas.

A BOSHI Optical Technology projetou o PL‑2445D‑M9 para atender às rigorosas demandas da óptica industrial moderna. Cada unidade passa por testes individuais de colimação e resolução para garantir que a distância focal de 24 mm e a abertura F/4.5 proporcionem qualidade consistente. O baixo CRA e a distorção mínima da lente reduzem ainda mais a complexidade algorítmica em pipelines de processamento de imagem, acelerando os ciclos de implantação para integradores de sistemas. Seja usada em linhas de produção de alta velocidade ou em estações de medição estacionárias, esta lente oferece uma solução confiável e econômica que aproveita décadas de experiência em fabricação da BOSHI Optical Technology. Para adaptações de montagem personalizadas ou variantes de revestimento AR, a fábrica fornece suporte OEM flexível, garantindo que o PL‑2445D‑M9 se encaixe perfeitamente na sua arquitetura óptica existente.
