Lente cônica de 24 mm

Breve descrição do produto

Óptica BOSHIA tecnologia apresenta uma lente fixa premium de 24 mm construída para imagens confiáveis ​​de alta qualidade em cenários profissionais e industriais. Esta lente de abertura F4.5 é otimizada para total compatibilidade com dispositivos sensores de 1/2,0 polegada, proporcionando desempenho óptico uniforme do centro até a borda do quadro de imagem. Apresentando uma montagem M12 padrão e uma estrutura de corpo compacta, a lente integra-se perfeitamente em vários sistemas de câmera e designs de dispositivos compactos sem trabalho extra de adaptação.

A lente possui distorção de TV extremamente baixa e iluminação relativa 97% alta, garantindo deformação geométrica mínima e brilho consistente em todo o círculo da imagem. Seu design óptico prioriza nitidez, precisão de cores e clareza de bordas, tornando-o uma escolha sólida para aplicações que exigem reprodução visual precisa. Com uma estrutura mecânica robusta e rigoroso controle de qualidade, esta lente sensora de 1/2,0 polegada mantém um desempenho estável mesmo durante operação contínua de longo prazo.

Adequada para implantação interna e externa, esta lente de montagem M12 oferece uma solução óptica econômica para integradores de sistemas, fabricantes de câmeras e fornecedores de soluções em todo o mundo. A BOSHI Optical Technology executa testes ópticos abrangentes em cada unidade antes da entrega para garantir a precisão dos parâmetros e a vida útil durável, e oferece suporte a quantidades de pedidos flexíveis para atender a diferentes escalas de projeto.

Descrição detalhada do produto

Análise detalhada de parâmetros

1. Como uma lente fixa de 24 mm, este produto apresenta uma distância focal nominal de 24 mm com uma tolerância de 5 por cento, proporcionando ampliação estável e um campo de visão previsível para saída de imagem consistente. A sua abertura F4.5 equilibra eficazmente a entrada de luz e a profundidade de campo, reduzindo o risco de sobreexposição e mantendo objetos a diferentes distâncias em foco nítido.

2. Esta lente de sensor de 1/2,0 polegadas suporta um círculo de imagem máximo de 8,4 mm, que cobre totalmente a área ativa dos sensores de 1/2,0 polegadas e evita vinhetas nos cantos. O foco traseiro mecânico é de 3,5 mm com tolerância de 0,2 mm, garantindo alinhamento preciso da distância do flange para garantir foco nítido na superfície do sensor.

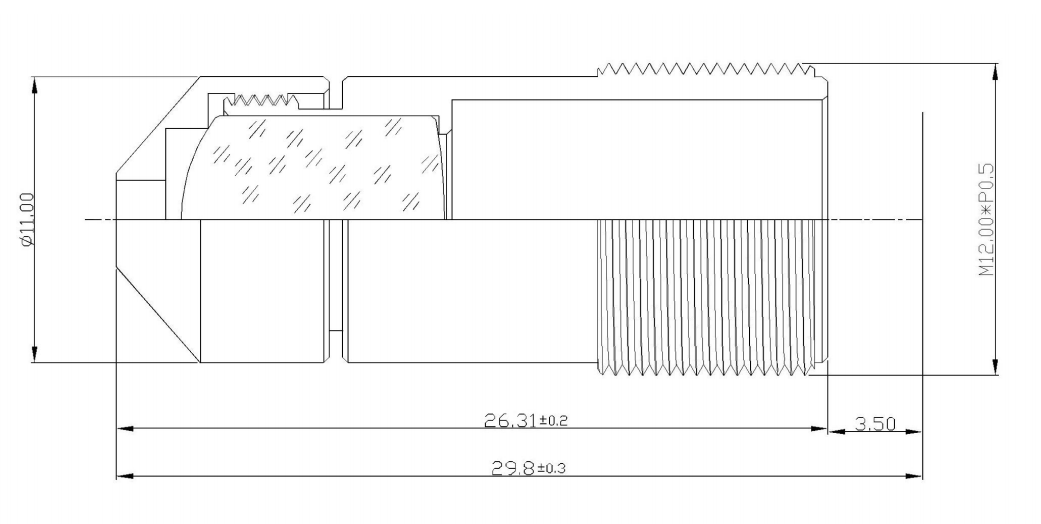

3. A lente adota uma montagem M12 universal, uma interface convencional para sistemas de câmera compactos, que permite a instalação direta na maioria dos corpos de câmera e módulos de sensor com montagem M12. Seu comprimento total é de 29,8 mm, mantendo um formato compacto ideal para designs de dispositivos com espaço limitado.

4. As especificações ópticas principais incluem um campo de visão diagonal de 19,3 graus, -0,05% de distorção de TV, 97,0% de iluminação relativa e um ângulo de raio principal inferior a 6,6 graus. A BOSHI Optical Technology realiza testes completos de parâmetros para cada lente para garantir que todos os valores atendam aos padrões publicados.

Vantagem de desempenho

1. O design de distorção ultrabaixa desta lente de abertura F4.5 reduz efetivamente a curvatura geométrica de linhas retas na imagem, o que é essencial para tarefas de medição e cenários que exigem restauração precisa da cena. Seu nível de distorção é significativamente melhor do que lentes médias na mesma faixa de distância focal.

2. Com iluminação relativa elevada de 97 por cento, esta lente fixa de 24 mm oferece distribuição de brilho altamente uniforme do centro à borda da imagem. Isso elimina o problema comum de cantos escuros, melhora a qualidade geral da imagem e reduz a carga de trabalho de correção de software no pós-processamento.

3. O ângulo do raio principal inferior a 6,6 graus garante excelente correspondência com sensores de 1/2,0 polegada, minimizando a mudança de cor e a degradação da nitidez na periferia da imagem. Esse recurso torna a lente adequada para sensores de alta resolução que possuem requisitos rígidos para ângulo de luz incidente.

4. A tecnologia óptica BOSHI aplica processos de fabricação e montagem óptica de precisão para garantir um desempenho consistente na produção em massa. A estrutura compacta de montagem M12 suporta instalação e substituição rápidas, o que reduz os custos de manutenção para usuários finais e integradores de sistemas.

Campo de Aplicação

1. Esta lente de visão mecânica é perfeitamente adequada para sistemas de inspeção industrial, incluindo detecção de defeitos de produtos, medição de tamanho e monitoramento de linha de montagem. Sua baixa distorção e alta uniformidade de imagem suportam análise de imagem precisa e resultados de medição confiáveis.

2. Como lente de câmera de segurança de alto desempenho, ela funciona bem em cenários de vigilância de ponto fixo, como monitoramento de perímetro, controle de entrada e saída e observação de áreas internas. A distância focal de 24 mm fornece um campo de visão moderado para monitoramento de médio alcance com captura rica de detalhes.

3. Esta lente de inspeção industrial também se adapta a dispositivos de imagens médicas, sistemas de transporte inteligentes e equipamentos de imagem portáteis. Seu tamanho compacto e desempenho óptico estável suportam a integração em vários dispositivos compactos e portáteis.

4. Esta lente de sensor de 1/2,0 polegada serve como um componente óptico padrão para fabricantes de módulos de câmera e fornecedores de soluções de sistema, suportando prototipagem de pequenos lotes e implantação de produção em grande escala. A Tecnologia Óptica BOSHI oferece esquemas de fornecimento flexíveis e suporte técnico profissional para diferentes demandas de aplicação.
