Lente cônica cônica de 2,9 mm

Resumo do produto

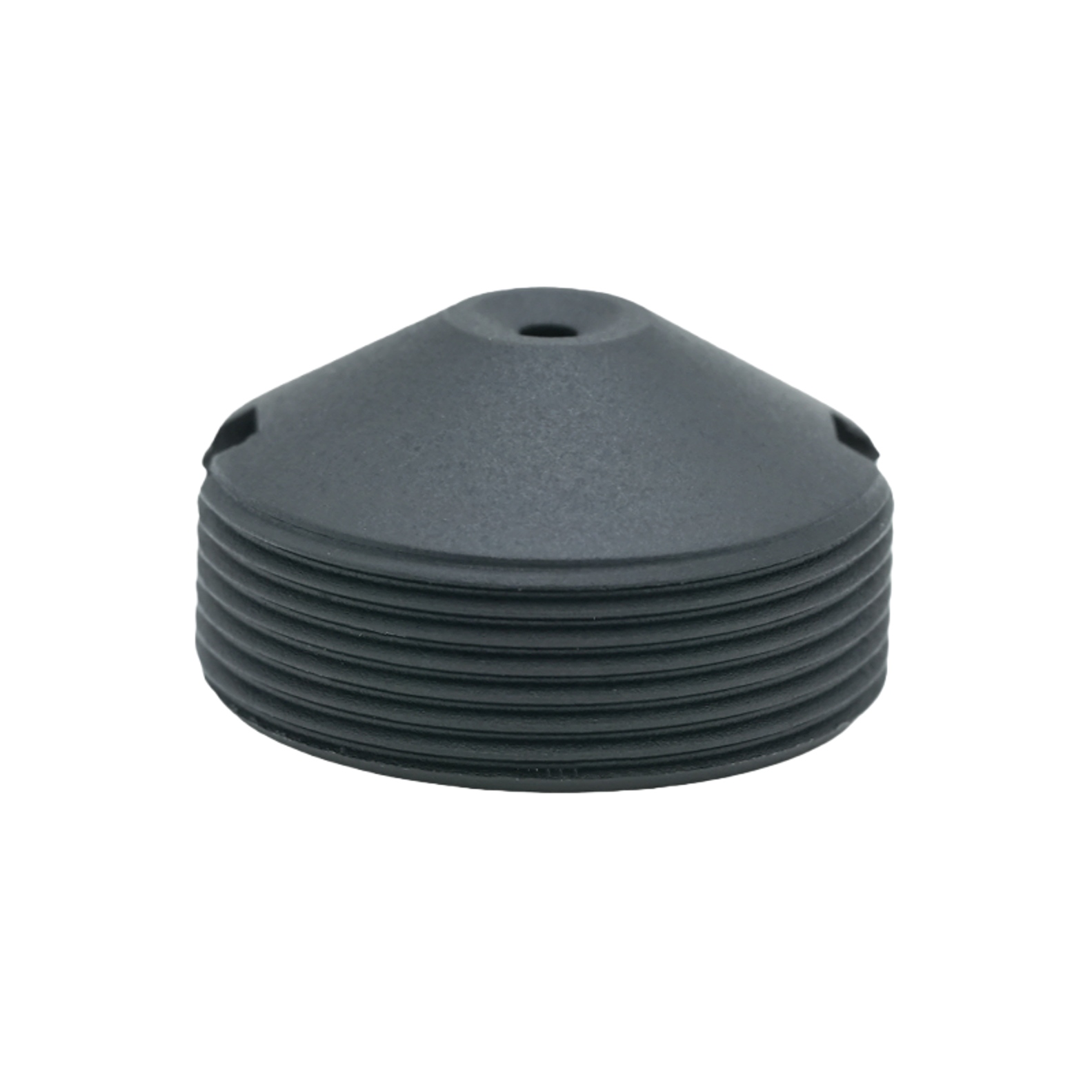

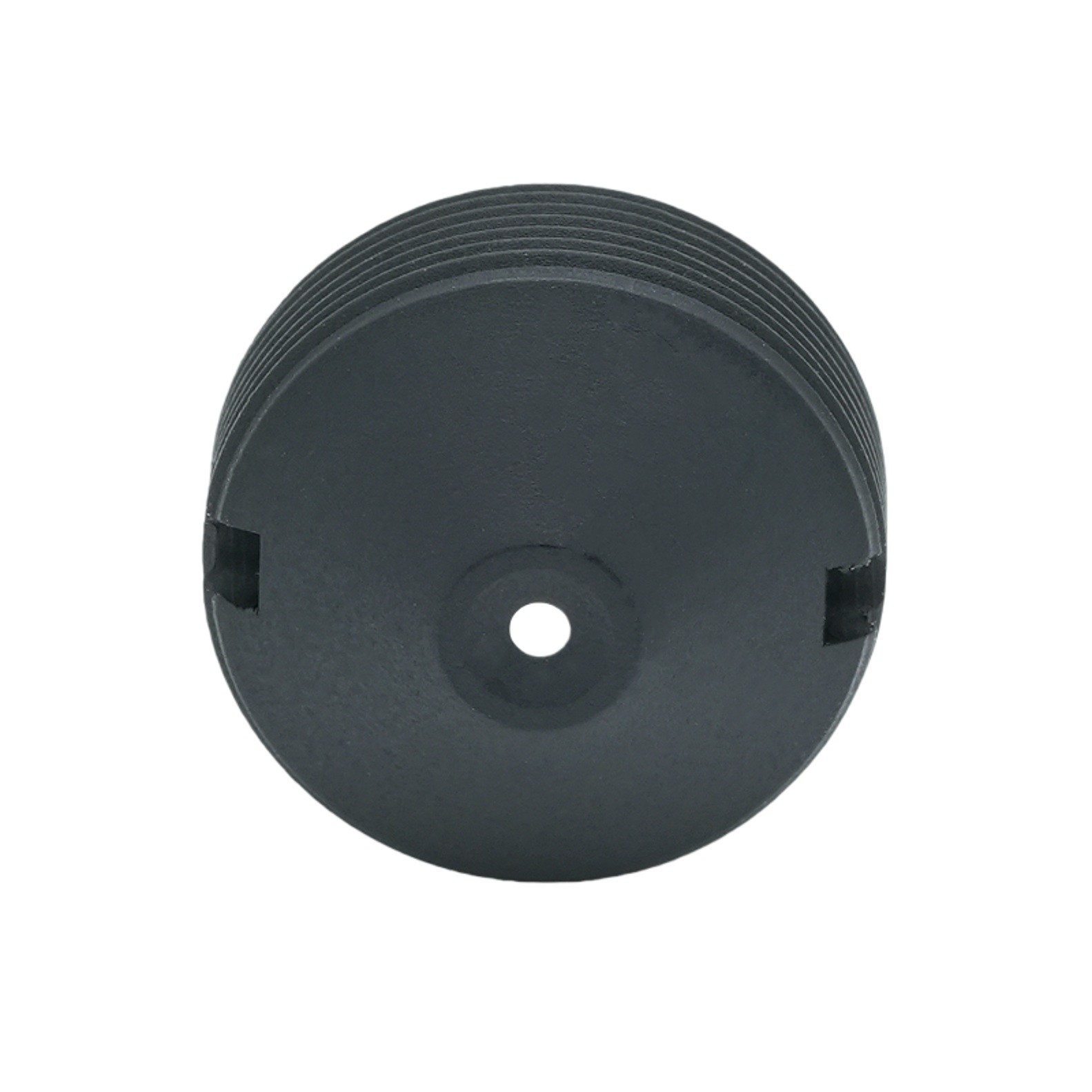

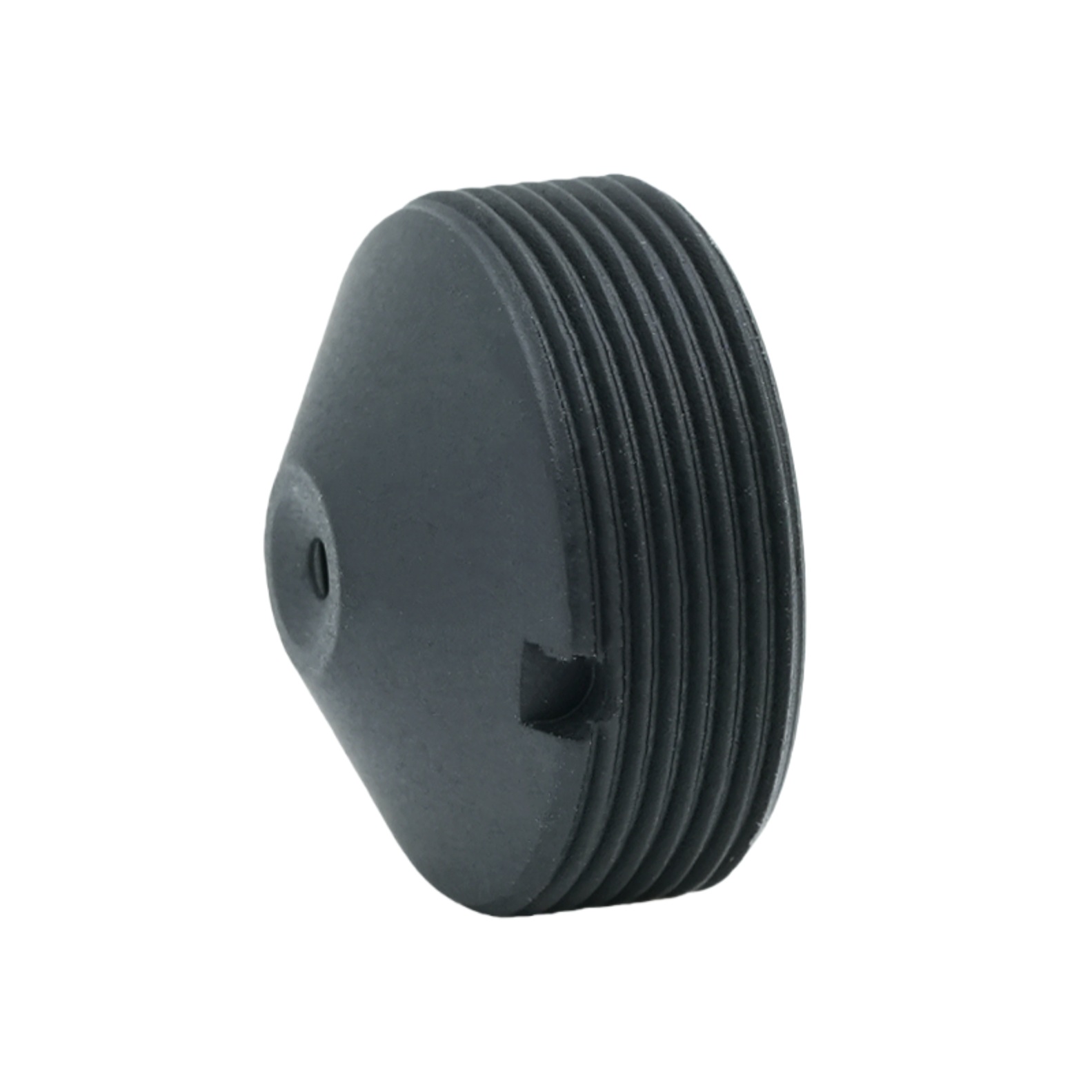

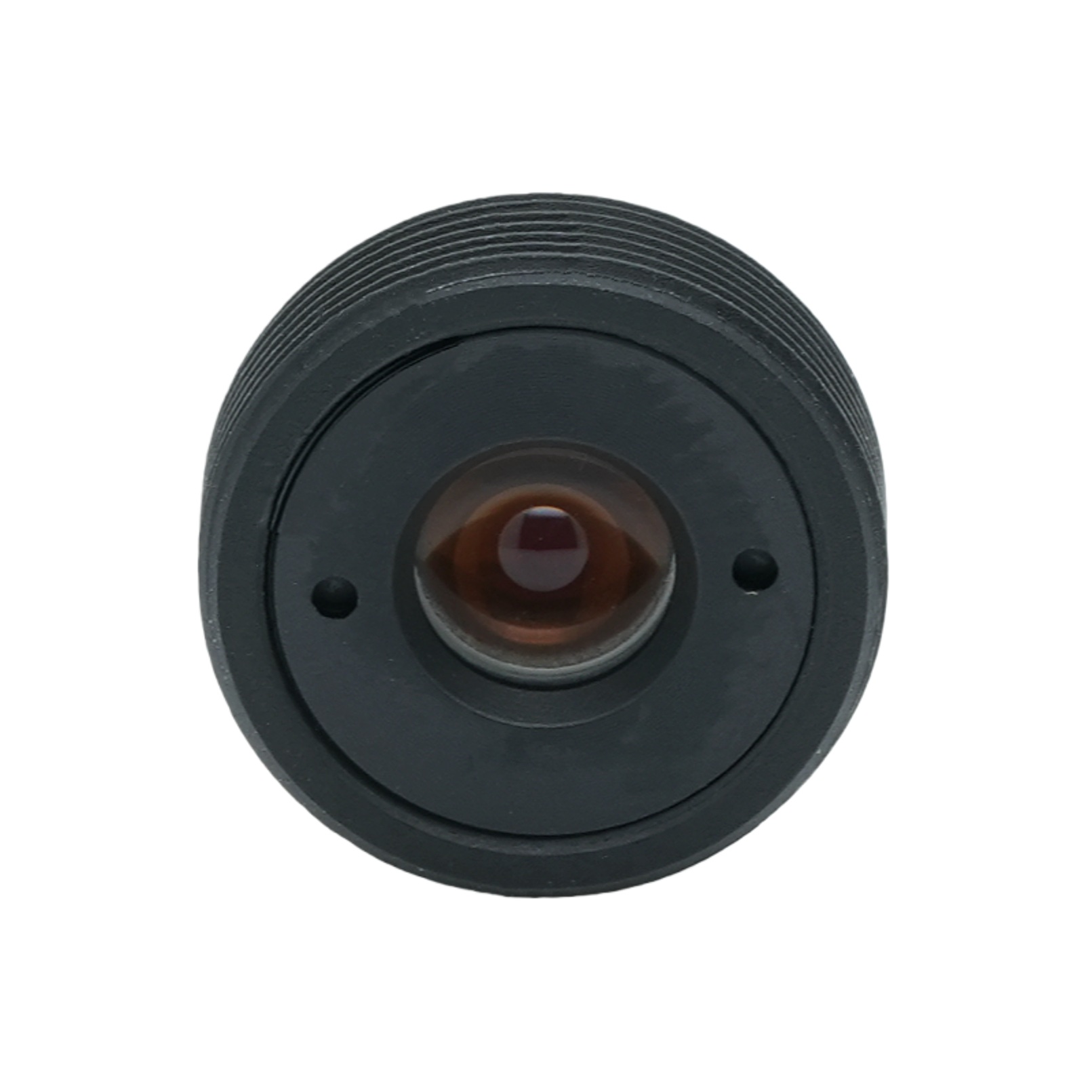

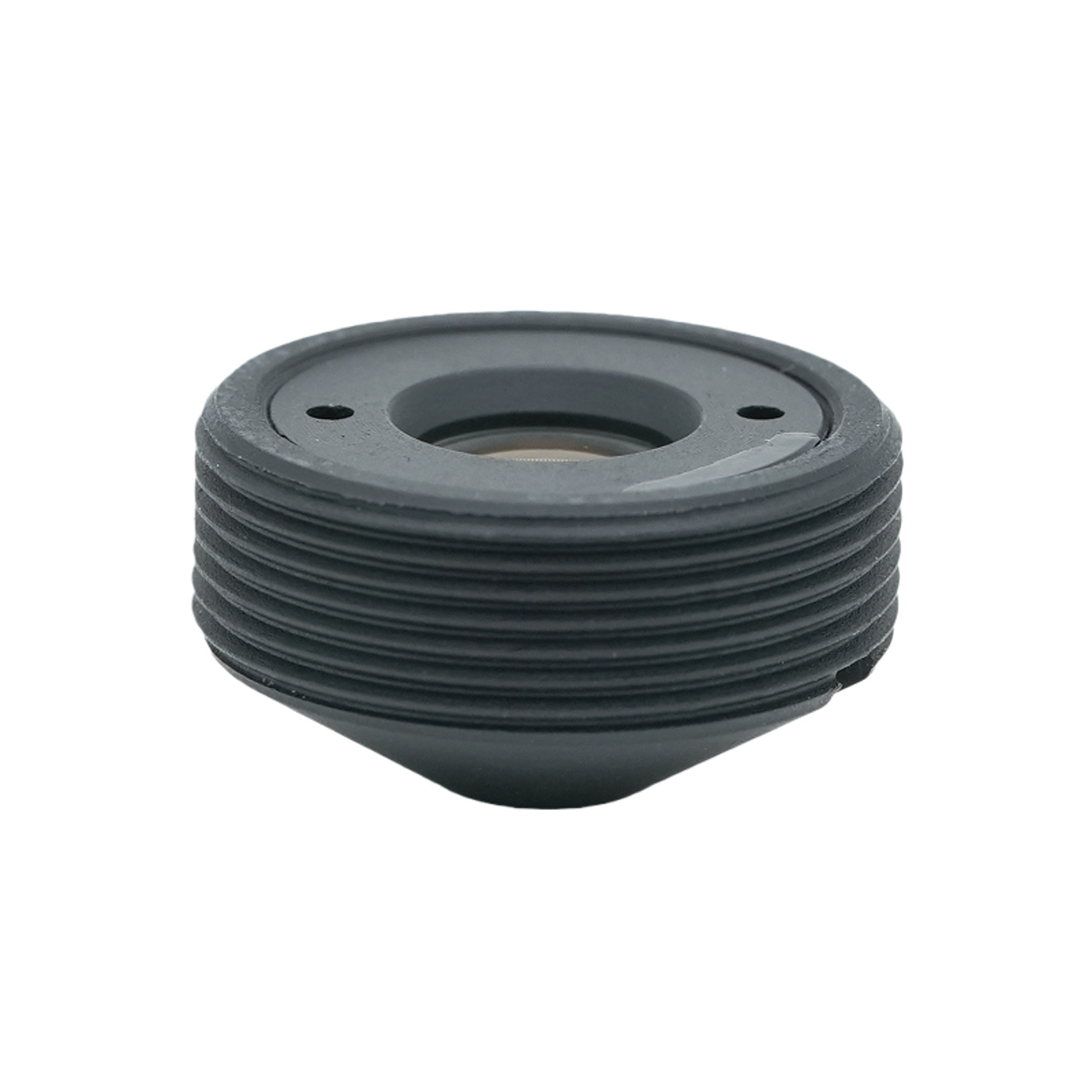

A BOSHI Optical Technology apresenta a PL‑02934H‑M12, uma lente fixa grande angular de alto desempenho projetada para sensores de formato de 1/4". Com uma distância focal de 2,9 mm e uma abertura rápida de F3.4, esta lente oferece um generoso campo de visão diagonal de 119°, tornando-a ideal para aplicações que exigem ampla cobertura de cena em espaços apertados. Sua construção toda em vidro (3 elementos) garante estabilidade térmica e qualidade de imagem consistente em uma ampla faixa de temperatura. Os recursos da lente um ângulo de raio principal controlado inferior a 6,63°, que minimiza o sombreamento das cores e mantém a precisão das cores quando combinado com sensores CMOS modernos. Apesar do comprimento total de trilha compacto de 8,9 mm, a distância focal traseira mecânica de 2,46 mm oferece integração flexível com montagens ópticas M12 padrão equilibrou cuidadosamente o design óptico para atingir uma distorção de TV de -14,27% - um valor típico para lentes ultra-amplas que podem ser corrigidas digitalmente - e uma iluminação relativa de. 30% na borda, garantindo brilho utilizável mesmo em condições de pouca luz. Esta lente é uma solução econômica para visão integrada, câmeras de segurança, sistemas de visão surround em veículos e inspeção industrial onde uma distância focal de 2,9 mm e ampla cobertura de 119° são essenciais. Quer você esteja projetando uma câmera de painel ou uma câmera de campainha, a PL-02934H-M12 oferece o desempenho óptico e a robustez mecânica pelos quais a tecnologia óptica BOSHI é conhecida, com total compatibilidade com. Sensores de 1/4" e interfaces M12.

Descrição detalhada do produto

1. Análise de parâmetros ópticos

Distância Focal (EFL): 2,9 mm ±5% – uma distância focal curta que permite uma perspetiva ultra ampla, fundamental para capturar grandes áreas a distâncias próximas. Esta distância focal de 2,9 mm é o principal determinante da cobertura angular da lente.

Abertura (F/NO): F3,4 ±5% – uma velocidade moderada que equilibra a transmissão de luz com a profundidade de campo, adequada para ambientes internos e externos com iluminação variável.

Círculo de imagem e formato do sensor: Círculo máximo de imagem Φ4,65 mm, projetado especificamente para sensores de 1/4" (diagonal padrão ~4,5 mm). O formato de 1/4" garante a utilização total da área ativa do sensor sem vinheta.

Campo de visão: Diagonal 119°, Horizontal 81,6°, Vertical 58° – este campo de visão de 119° fornece uma janela ampla, reduzindo o número de câmeras necessárias para uma cobertura panorâmica completa.

Distorção de TV: -14,27% (tipo barril) – um padrão de distorção previsível e repetível que pode ser facilmente corrigido em software, permitindo saída retilínea para tarefas de visão de máquina.

Ângulo de raio principal (CRA): <6,63° – um CRA baixo que se adapta aos modernos conjuntos de microlentes de sensores, suprimindo diafonia e mudança de cor, especialmente nas bordas do campo de 119°.

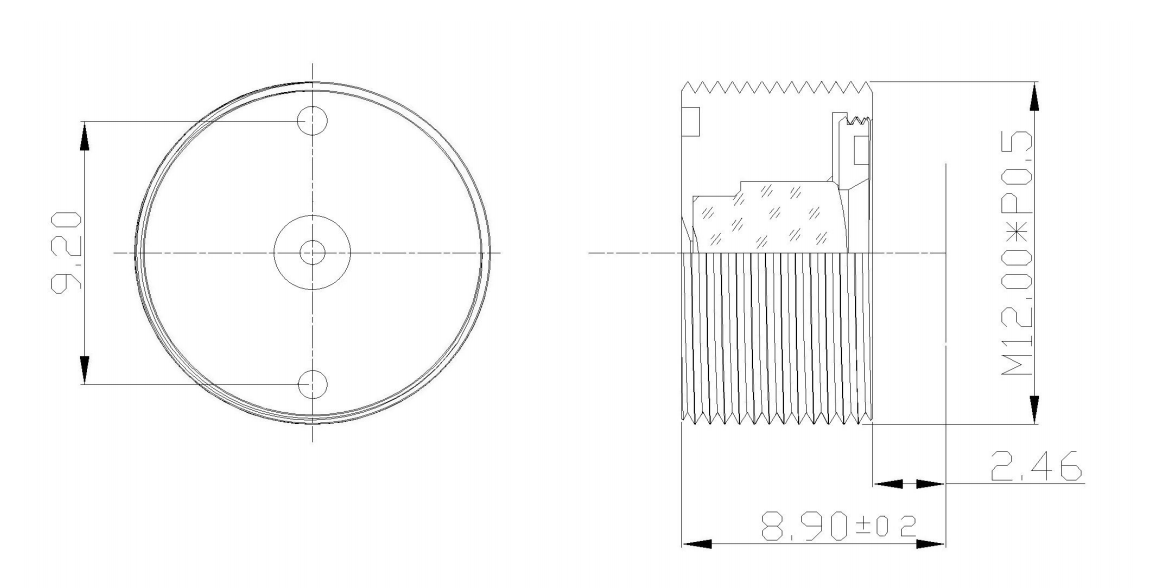

Distância focal posterior mecânica (BFL): 2,46 mm ±0,2 – fornece espaço suficiente para filtro de corte IR ou lamela de vidro, mantendo ao mesmo tempo uma área compacta de montagem M12.

Comprimento total do trilho (TTL): 8,90 mm ±0,3 – um perfil fino que permite a integração em caixas com espaço limitado.

Iluminação relativa: 30,0% – garante que o brilho dos cantos permaneça aceitável, facilitando a detecção confiável de bordas em aplicações automotivas e de vigilância.

Montagem: Rosca M12 (padrão) – oferece fixação mecânica rápida e ampla compatibilidade com suportes de lentes disponíveis no mercado.

2. Vantagens de desempenho

Distorção ultraampla, mas corrigível: a distorção de TV de -14,27% é uma escolha de design deliberada para óptica grande angular. Em vez de tentar distorção zero (o que aumentaria o tamanho e o custo), a Tecnologia Óptica BOSHI fornece um perfil de distorção altamente consistente que pode ser totalmente compensado pelo processamento digital de imagem, preservando a vantagem da distância focal de 2,9 mm sem sacrificar a resolução periférica.

CRA baixo para compatibilidade de sensor: com um ângulo de raio principal abaixo de 6,63°, a lente funciona perfeitamente com sensores de 1/4" que possuem poços de pixels rasos. Isso minimiza a vinheta e a não uniformidade de cores, garantindo que as imagens capturadas em todo o campo de visão de 119° mantenham o equilíbrio natural das cores do centro aos cantos.

Construção de vidro termicamente estável: o design totalmente em vidro de três elementos (não plástico) garante foco e resolução estáveis ​​em temperaturas de -20 °C a +70 °C, tornando-o confiável para vigilância externa e câmeras em veículos onde flutuações de temperatura são comuns.

Integração compacta: o suporte TTL e M12 de 8,9 mm permite a substituição direta de módulos de câmera existentes. A distância focal traseira mecânica de 2,46 mm deixa espaço para filtros opcionais, enquanto a abertura F/3.4 oferece uma boa profundidade de campo para objetos que variam de 0,3 m ao infinito, reduzindo a necessidade de mecanismos de foco automático.

Iluminação consistente: Embora a iluminação relativa seja de 30%, isso é típico para uma lente de 119°; a redução gradual pode ser compensada pelo ganho do sensor ou pela correção de sombreamento digital. O baixo número F da lente garante brilho central adequado, permitindo imagens utilizáveis ​​mesmo em condições de 10 lux.

3. Áreas de Aplicação

Vigilância e segurança: câmeras dome, visualizadores de portas e monitores de corredor se beneficiam do campo de visão de 119° para cobrir áreas amplas com uma única unidade. A distância focal de 2,9 mm é ideal para monitoramento interno, onde os cantos da sala precisam ser capturados sem pontos cegos. A montagem M12 simplifica a adaptação em caixas de segurança existentes.

Automotivo e mobilidade: sistemas de visão surround, câmeras de ponto cego e câmeras de visão traseira para veículos exploram a ampla diagonal de 119° para eliminar pontos cegos. A construção robusta em vidro e o desempenho óptico estável em relação à temperatura atendem aos requisitos de qualificação automotiva.

Visão mecânica e robótica: para detecção de objetos, navegação e orientação de escolha e posicionamento, a distorção previsível da lente e o baixo CRA permitem medições métricas precisas após a correção. O TTL compacto de 8,9 mm permite a integração em cargas úteis de drones ou scanners portáteis.

Eletrônicos de consumo: Campainhas inteligentes, fones de ouvido VR/AR e câmeras de conferência 360° aproveitam a compatibilidade do sensor de 1/4" e o amplo campo de visão para proporcionar experiências imersivas. A abertura F/3.4 fornece profundidade de campo suficiente para reconhecimento facial em distâncias variadas.

IoT industrial e visão incorporada: com sua distância focal fixa e interface M12 simples, essa lente é ideal para sistemas de inspeção em linhas de produção, onde uma visão de 119° pode inspecionar grandes painéis PCB ou superfícies de embalagens em um único quadro. A tecnologia óptica BOSHI suporta a personalização da distância focal traseira mecânica para acomodar diferentes óculos de cobertura do sensor, ampliando ainda mais a versatilidade da lente.

Em todas essas aplicações, os atributos principais – distância focal de 2,9 mm, abertura F/3,4, formato de sensor de 1/4”, campo de visão de 119°, baixa distorção de TV, ângulo de raio principal controlado e montagem M12 – garantem que a lente da BOSHI Optical Technology forneça imagens consistentes e de alta qualidade com mínimo esforço de pós-processamento.
