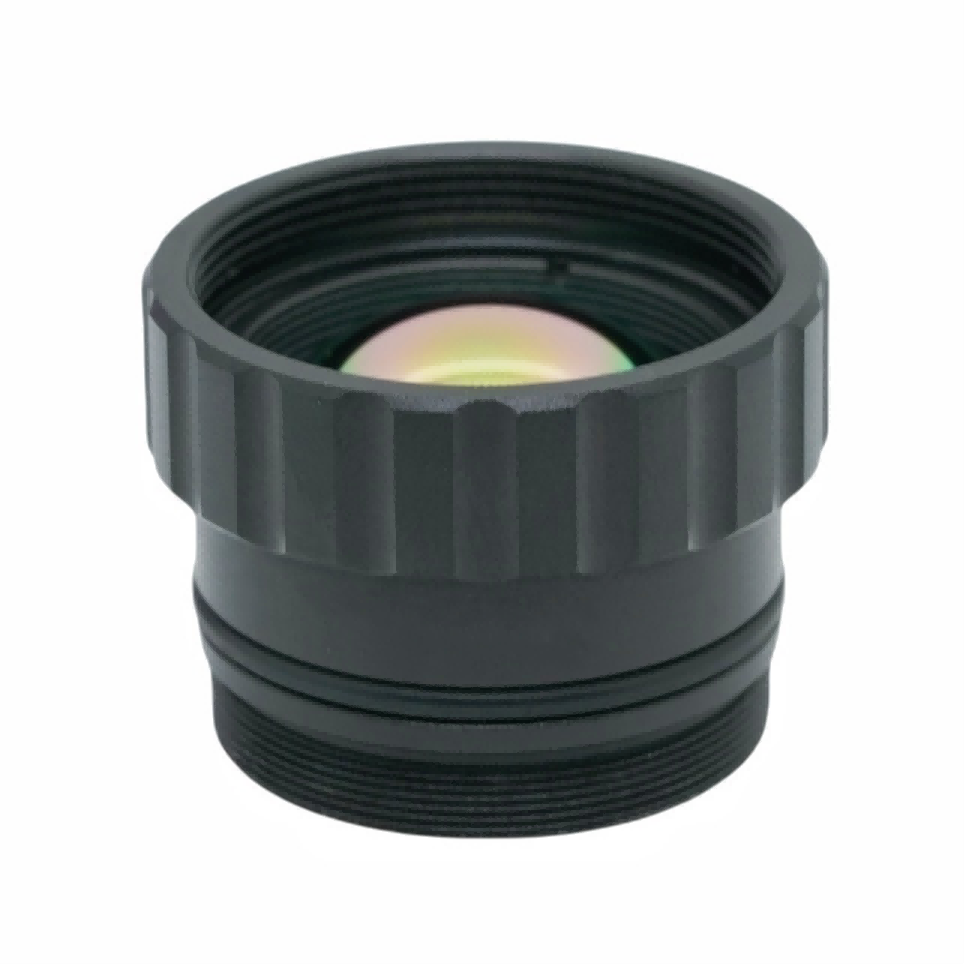

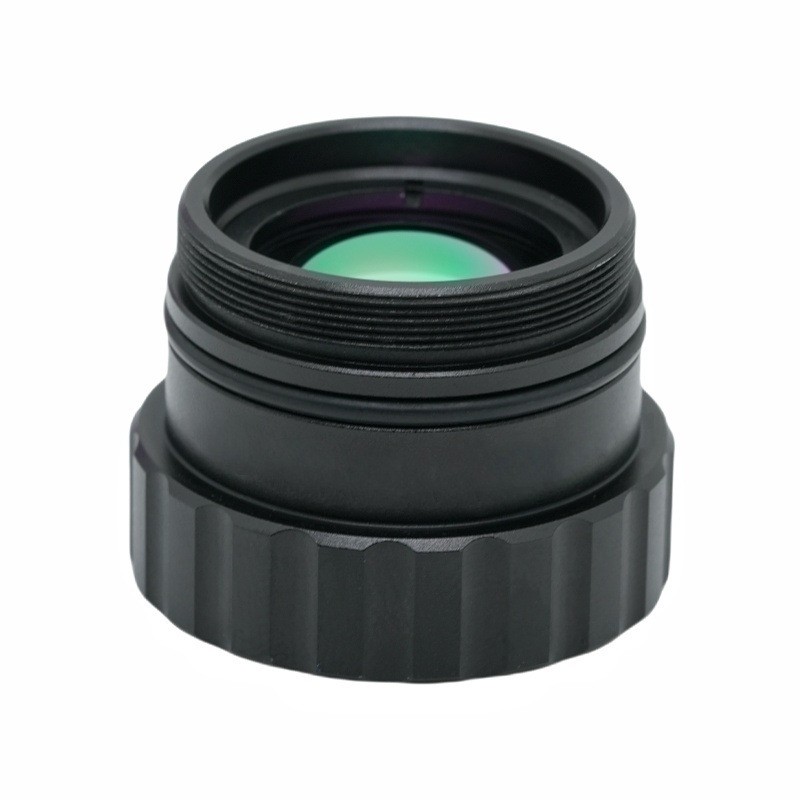

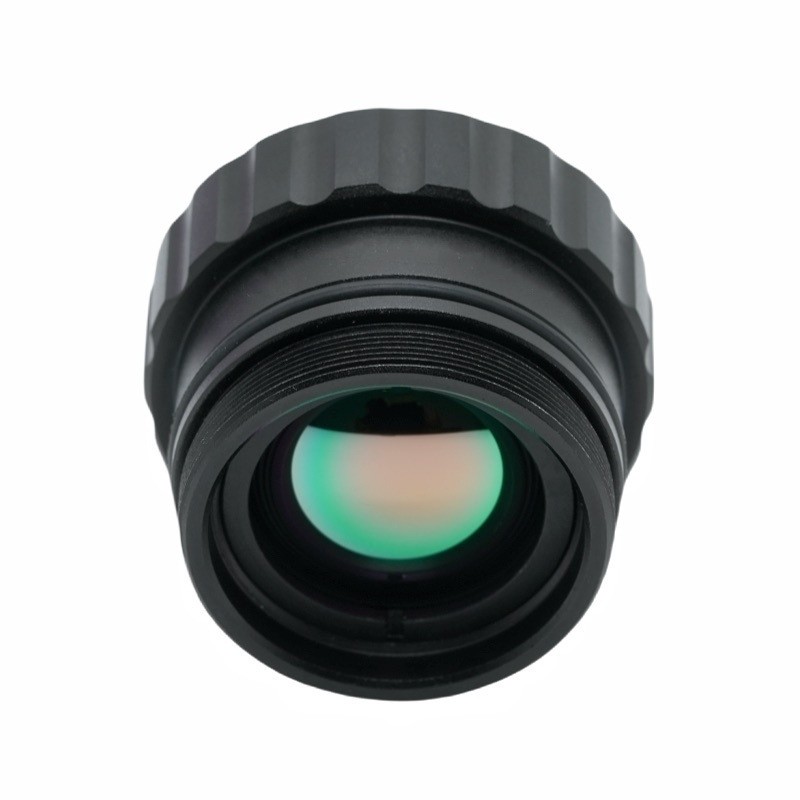

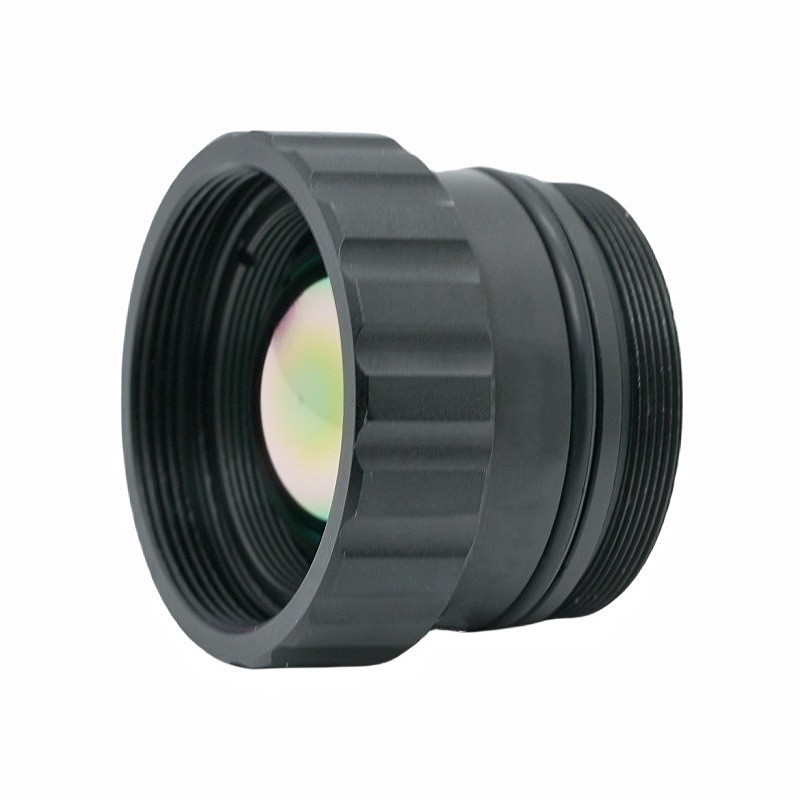

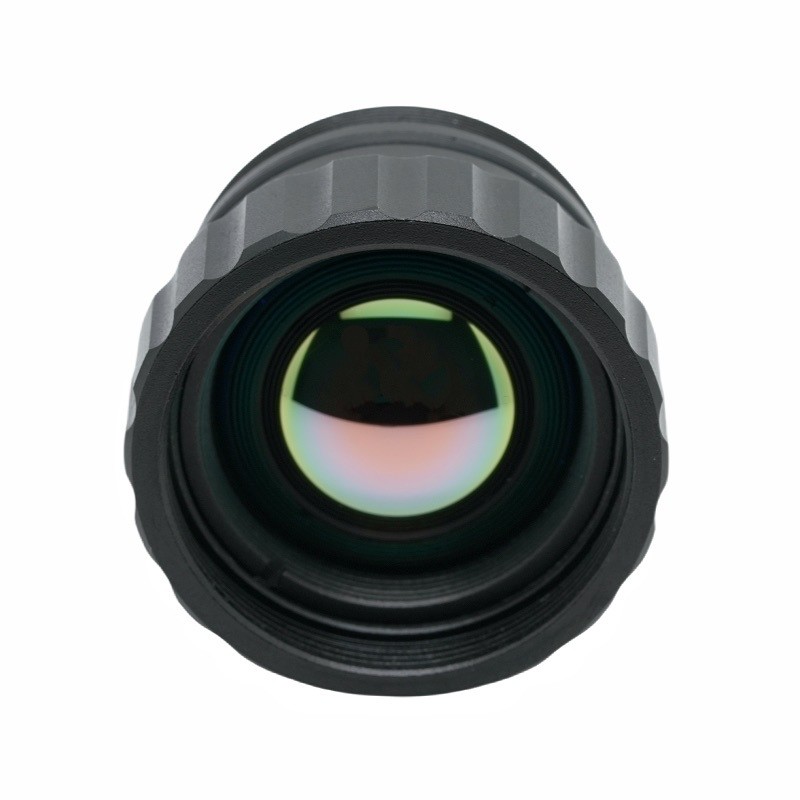

Descrição do produtoLente de imagem térmica infravermelha de onda longa 19mm F1.0 M22 12um AR
LENTE BOSHI é um dos principais fabricantes, fornecedores e exportadores da China Lente padrão M12. Aderindo à busca da perfeita qualidade dos produtos, para que nossa Lente M12 padrão tenha sido atendida por muitos clientes. Design extremo, matérias-primas de qualidade, alto desempenho e preço competitivo são o que todo cliente deseja e é isso também que podemos oferecer. Forneceremos o melhor serviço pós-venda e entrega pontual.

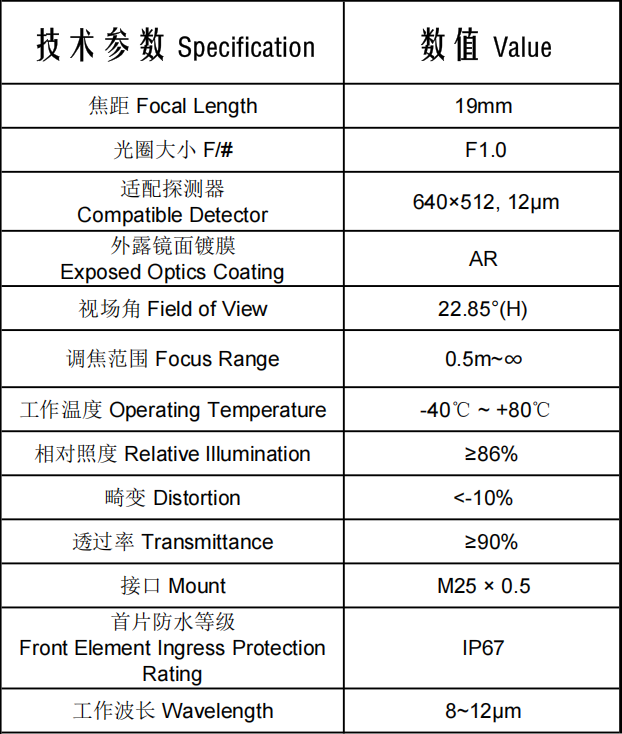

I. Interpretação detalhada dos parâmetros principais

1. Análise detalhada dos parâmetros

1. Distância focal de 19 mm, abertura ultragrande F1.0

F1.0 é uma abertura grande e rara entre as lentes LWIR, proporcionando um fluxo luminoso muito maior do que os modelos F1.4/F1.8 convencionais e melhorando significativamente a relação sinal-ruído para fontes de calor fracas de baixa temperatura.

A distância focal longa de 19 mm estreita o campo de visão e amplia alvos distantes, especializada para medição e vigilância refinada de temperatura de longa distância que requer reconhecimento claro de detalhes.

2. Comprimento de onda operacional: 8~12μm

Janela de transmissão atmosférica padrão para infravermelho de ondas longas, compatível com núcleos de câmeras térmicas de óxido de vanádio não resfriados para imagens térmicas e medição de temperatura de corpos humanos, equipamentos elétricos e máquinas.

3. Detector compatível: 640×512, 12μm Pixel Pitch

Corresponde aos principais núcleos infravermelhos não resfriados industriais da Guide, Hikvision, Dahua, Dali e outros fabricantes. A distância entre pixels de 12 μm equilibra a resolução da imagem e o custo geral do equipamento.

4. Campo de visão horizontal: 22,85°

Característica de FOV estreito: os alvos parecem maiores em distâncias de observação iguais, revelando detalhes térmicos sutis à distância. Otimizado para monitoramento de longa distância em ponto fixo, em vez de cobertura panorâmica de área ampla.

5. Faixa de foco: 0,5m ~ ∞

A distância mínima de foco ultracurta de 0,5 m permite a inspeção de perto de componentes minúsculos, enquanto o foco infinito suporta patrulhas de longo alcance, abrangendo testes térmicos de microcomponentes e inspeção remota de grandes áreas em uma lente.

2. Métricas principais de qualidade de imagem

1. Revestimento anti-reflexo AR em óptica exposta + transmitância ≥90%

Revestimento antirreflexo personalizado otimizado para banda de 8–12μm. A transmitância de onda completa ≥90% supera a média da indústria de 70%~85%, maximizando a captura de energia infravermelha para detectar pontos de calor fracos, com brilho mínimo e imagens fantasmas sob luz intensa.

2. Iluminação relativa ≥86%

Os cantos da imagem retêm 86% do brilho central com queda insignificante do brilho das bordas. A moldura uniforme elimina erros de leitura de temperatura nas bordas e evita picos de ruído causados ​​pelo brilho forçado do software em áreas periféricas durante a digitalização de grandes áreas.

3.Distorção <-10%

O valor negativo indica distorção em barril, uma compensação comum para lentes infravermelhas de FOV longo e estreito. Ele sacrifica a leve linearidade geométrica para obter transmitância superior e iluminação relativa. Esta lente é otimizada para detecção de temperatura e identificação de alvos, não para medição dimensional de alta precisão.

3. Projeto Ambiental e Mecânico

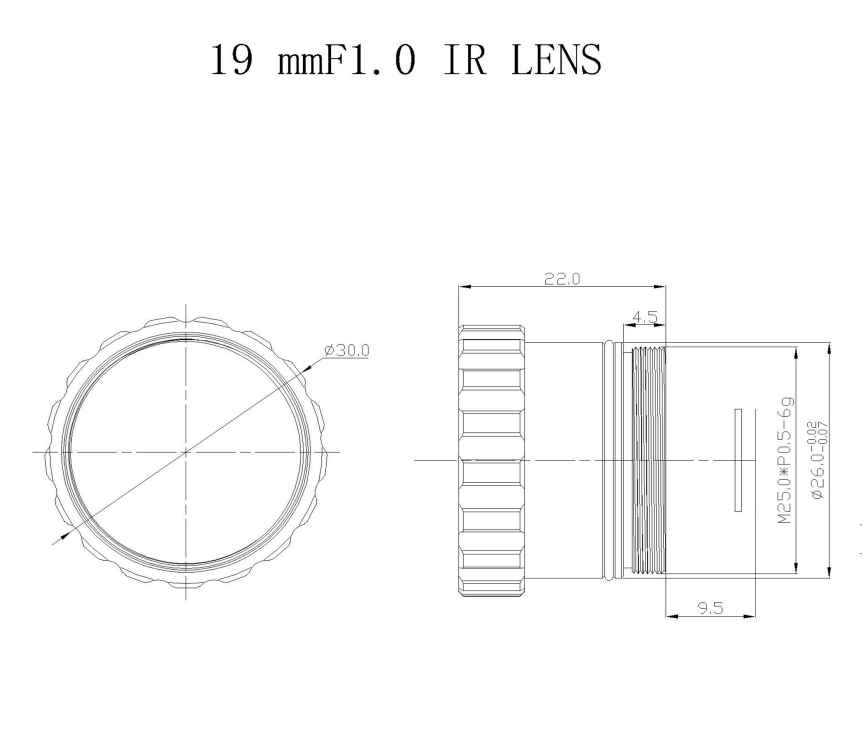

1.Montagem: M25 × 0,5

Interface rosqueada padrão dedicada a lentes infravermelhas de foco longo, oferecendo integração perfeita com todos os núcleos de câmeras térmicas de onda longa de 640 pixels.

2. Classificação de proteção de entrada do elemento frontal: IP67

Proteção integrada à prova de poeira e à prova d'água para o elemento frontal da lente. Ele pode ser implantado em ambientes externos sem janelas de proteção adicionais, resistindo a respingos de chuva e tempestades de areia, ao mesmo tempo que simplifica o projeto estrutural de dispositivos externos.

3. Temperatura operacional: -40°C ~ +80°C

Faixa de tolerância de temperatura ultra ampla que abrange invernos gelados do norte, calor sufocante do verão e oficinas industriais de alta temperatura. Ele mantém o foco estável e o revestimento intacto sem delaminação ou desfocagem sob flutuações extremas de temperatura para operação 24 horas por dia.

II. Principais vantagens de desempenho

Vantagem 1: Transmissão de luz infravermelha líder de classe: Grande abertura F1.0 + ≥90% de transmitância ultra-alta

Poucas lentes infravermelhas de foco longo com especificações equivalentes atingem 90% de transmitância. Combinado com a abertura ultragrande F1.0, ele oferece sensibilidade líder do setor para detectar fontes fracas de calor de longa distância, como superaquecimento menor de fios e aumentos ocultos de temperatura de equipamentos, com imagens nítidas de alvos de baixa temperatura.

Vantagem 2: Uniformidade superior da estrutura para leituras precisas de temperatura nas bordas

A iluminação relativa ultra-alta ≥86% minimiza a atenuação do brilho nos cantos da imagem. Ao digitalizar grandes conjuntos de equipamentos, como painéis fotovoltaicos e gabinetes de distribuição, os valores de temperatura nas bordas da estrutura permanecem consistentes, sem desvios óbvios.

Vantagem 3: Foco de alcance duplo para cenários macro e de longa distância

A capacidade de foco próximo de 0,5 m permite a inspeção térmica de placas de circuito, pequenos terminais de fiação e rolamentos, enquanto o foco infinito de longa distância suporta patrulhas de vários quilômetros. Uma única lente realiza testes precisos de microcomponentes e inspeção remota de ponto fixo.

Vantagem 4: Robustez externa para qualquer clima e estabilidade em amplas temperaturas

A proteção da lente frontal IP67 combinada com temperatura operacional ampla de -40 ~ + 80 ℃ permite a implantação direta em ambientes agressivos, incluindo minas, subestações, áreas selvagens e túneis, sem risco de desvio de foco ou descascamento do revestimento sob temperaturas extremas.

Vantagem 5: FOV estreito de foco longo para detalhes ampliados de longa distância

Em comparação com lentes mais curtas de 13 mm, a distância focal de 19 mm e o FOV estreito de 22,85° fornecem maior ampliação do alvo à mesma distância, ideal para identificar pequenos defeitos térmicos, incluindo isoladores danificados, fios quebrados e pontos quentes sutis de equipamentos distantes.

III. Campos de aplicação de destino

1. Inspeção da rede elétrica (aplicação primária)

· Medição de temperatura de longa distância para linhas e postes de transmissão de alta tensão: A distância focal longa de 19 mm amplia isoladores e juntas de fio a milhares de metros de distância, enquanto a alta transmitância F1.0 captura defeitos fracos de superaquecimento. A proteção IP67 e ampla tolerância à temperatura adaptam-se a subestações externas montanhosas.

·Detecção de pontos quentes do painel fotovoltaico: A alta iluminação relativa garante leituras precisas de temperatura nas bordas do painel e uma transmitância ≥90% detecta pontos quentes fracos da bateria.

·Testes térmicos de precisão de comutadores e transformadores de alta tensão: o foco mínimo de 0,5 m suporta varredura detalhada de anomalias de temperatura ocultas em componentes elétricos compactos.

2. Manutenção Preditiva para Equipamentos Industriais de Precisão

·Monitoramento remoto de motores, rolamentos e máquinas metalúrgicas: Tolera temperaturas ambientes de até +80°C para escanear linhas de produção completas à distância e pré-alertar falhas de superaquecimento.

·Inspeção de componentes eletrônicos e gabinetes de baterias de armazenamento de energia: o foco macro de 0,5 m identifica anormalidades térmicas sutis em placas de circuito e células de bateria.

·Patrulha de vazamento de calor para tubulações químicas e tanques de armazenamento de longa distância: verifica remotamente rotas completas de tubulações para detectar pequenos danos no isolamento e pontos de perda de calor.

3. Segurança externa de longo alcance e vigilância de fronteiras

·Alerta antecipado de perímetro de ponto fixo para campos petrolíferos, minas e parques industriais: O campo de visão estreito se fixa em colinas distantes e muros de fronteira para detectar pessoas e veículos intrusos por meio de suas assinaturas térmicas.

·Visão noturna em todas as condições climáticas para defesa de fronteiras e costeiras: resistência a baixas temperaturas de -40 ℃ é adequada para áreas selvagens geladas e a proteção IP67 oferece imagens estáveis ​​durante chuva, neve e tempestades de areia.

4. Trânsito ferroviário e monitoramento infravermelho montado em veículos

·Inspeção térmica de longa distância de fios de contato ferroviários de alta velocidade: Longa distância focal amplia cabos aéreos para detectar superaquecimento em linhas de contato e hardware de posicionamento; a lente frontal resiste ao nevoeiro e à poeira dos ambientes de túneis sem embaçar.

·Testes remotos de temperatura de trilhos e fixadores de aço, além de assistência de visão noturna de foco longo para sistemas integrados.

5. Prevenção de Incêndios Florestais e Monitoramento de Recursos Naturais

Monitoramento de incêndios florestais por meio de unidades terrestres de inclinação horizontal ou UAVs: Identifica a combustão latente precoce escondida em florestas a vários quilômetros de distância. A alta transmitância captura fontes fracas de incêndio de baixa temperatura para alerta antecipado avançado de incêndios florestais.

6. Inspeção de Emergência de Equipamentos Especiais

Observação térmica de longa distância de cenas de incêndio, triagem oculta de perigos de alta temperatura em grandes armazéns e monitoramento térmico remoto de máquinas portuárias pesadas.

4. Explicação da compensação do produto (nota de limitação)

A significativa distorção em barril (<-10%) torna esta lente inadequada para aplicações que exigem medição dimensional de alta precisão ou mapeamento geométrico. Seu design óptico prioriza transmitância, uniformidade de borda e sensibilidade de detecção de temperatura de longa distância, otimizado exclusivamente para cenários de medição térmica e reconhecimento de alvo.
