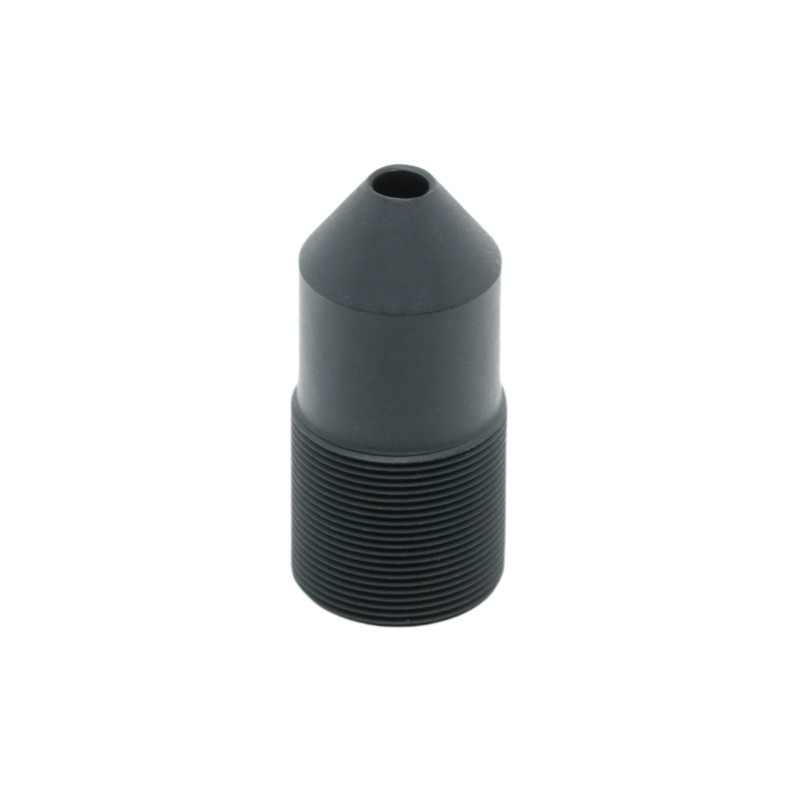

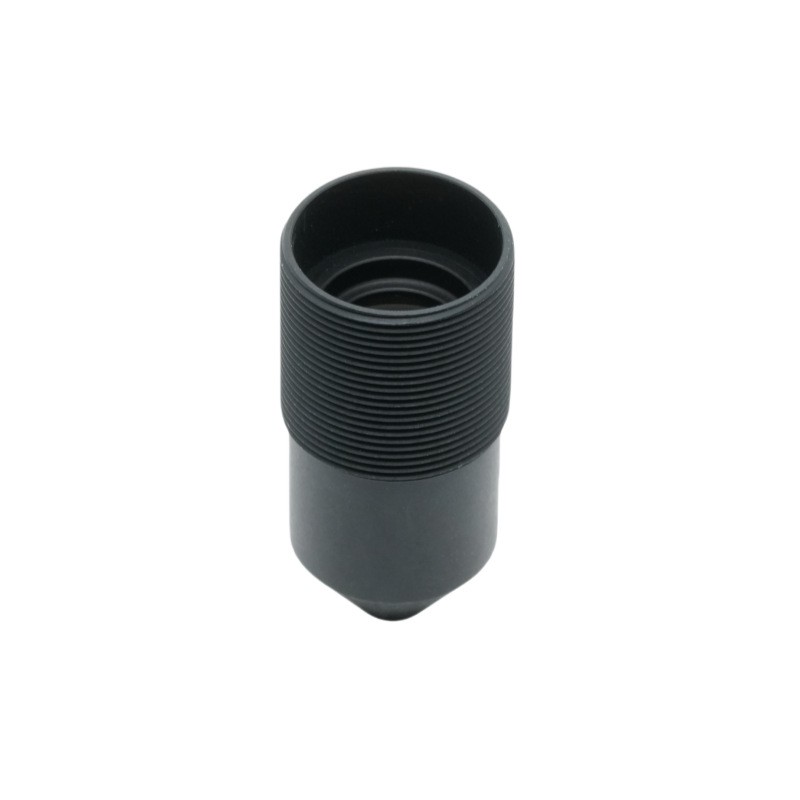

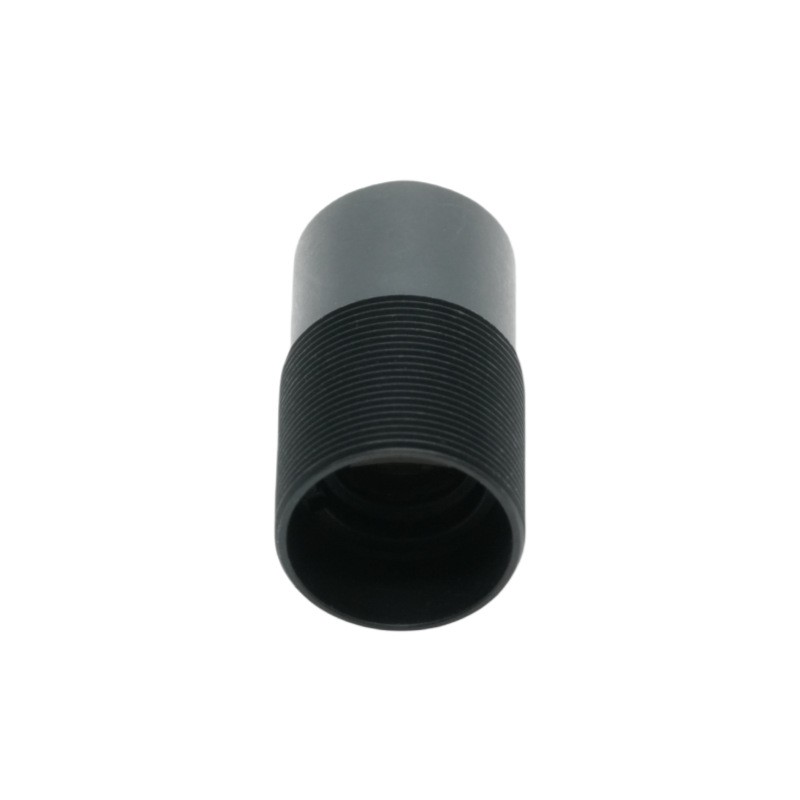

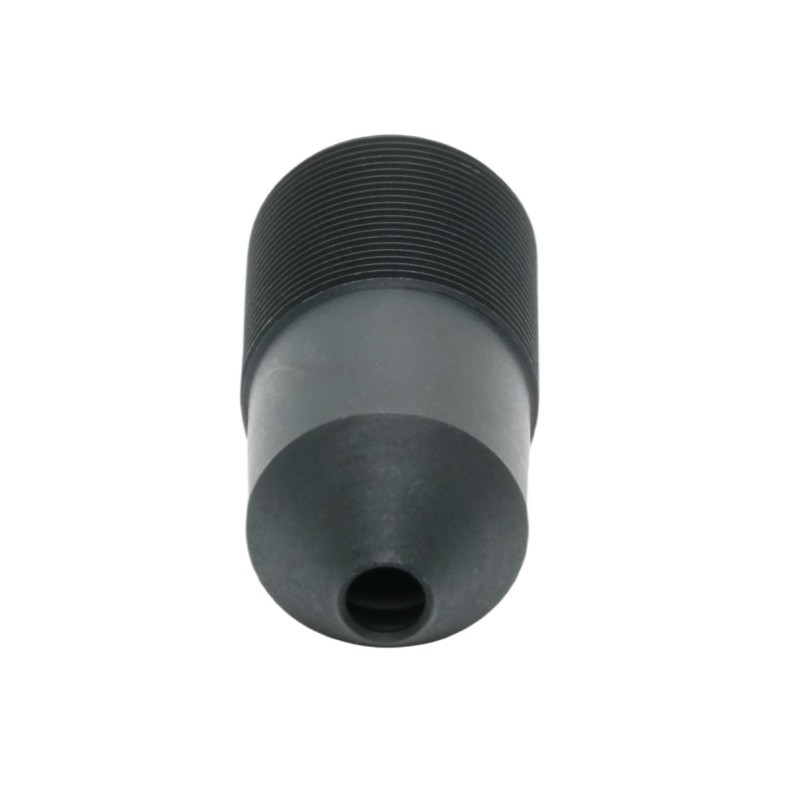

Lente cônica cônica de 16 mm

Resumo do produto:

A PL-1645F-M12 da BOSHI Optical Technology é uma lente focal fixa compacta de distância focal de 16 mm e abertura F4.5 projetada especificamente para sensores de formato de 1/2". Projetada com uma construção totalmente em vidro de 4 elementos de vidro, esta lente de montagem M12 oferece um campo de visão diagonal de 28,3° e suporta um círculo de imagem máximo de Ø8,5 mm, tornando-a uma combinação ideal para 1/2" e menores. geradores de imagens em sistemas de visão com espaço limitado. Com uma distância focal traseira mecânica de 3,65 mm e comprimento total de trilha de apenas 28,65 mm, o PL-1645F-M12 integra-se perfeitamente em módulos de câmera de nível de placa para inspeção industrial, identificação biométrica e aplicações de imagem incorporadas. A tecnologia óptica BOSHI otimizou esta lente 16mm F4.5 para iluminação superior de ponta a ponta, alcançando 95% de iluminação relativa e distorção de TV ultrabaixa de -0,25%, garantindo reprodução de imagem fiel mesmo em cenas de alto contraste. O ângulo do raio principal é estritamente controlado abaixo de 8°, minimizando a vinheta e a mudança de cor quando combinado com sensores CMOS modernos. Seja usada em automação de fábrica, leitores de código de barras logísticos ou dispositivos de imagens médicas, esta lente sensora de 1/2" oferece uma combinação equilibrada de resolução, compacidade e economia. Confie na tecnologia óptica BOSHI para fornecer desempenho óptico confiável para seu produto de visão de próxima geração, com a PL-1645F-M12 estabelecendo a referência em precisão na categoria de lentes M12.

Descrição detalhada do produto:

1. Parâmetro detalhado

Distância Focal (EFL):16 mm ±5% - Fornece uma perspectiva telefoto moderada, ideal para reconhecimento de objetos em distâncias de trabalho entre 100 mm e 2.000 mm.

Abertura (F/NO):F4,5 ±5% - Equilibra a transmissão de luz com a profundidade de campo, adequada para ambientes internos e externos bem iluminados sem sacrificar a resolução.

Construção óptica:4G (todos em vidro) - Garante estabilidade térmica, alta transmitância e resistência à degradação ambiental em comparação com designs híbridos de plástico e vidro.

Círculo de imagem:Ø8,5mm máx. - Cobre totalmente sensores de 1/2" (diagonal ~8mm) e é compatível com versões anteriores dos formatos 1/2,3" e 1/3".

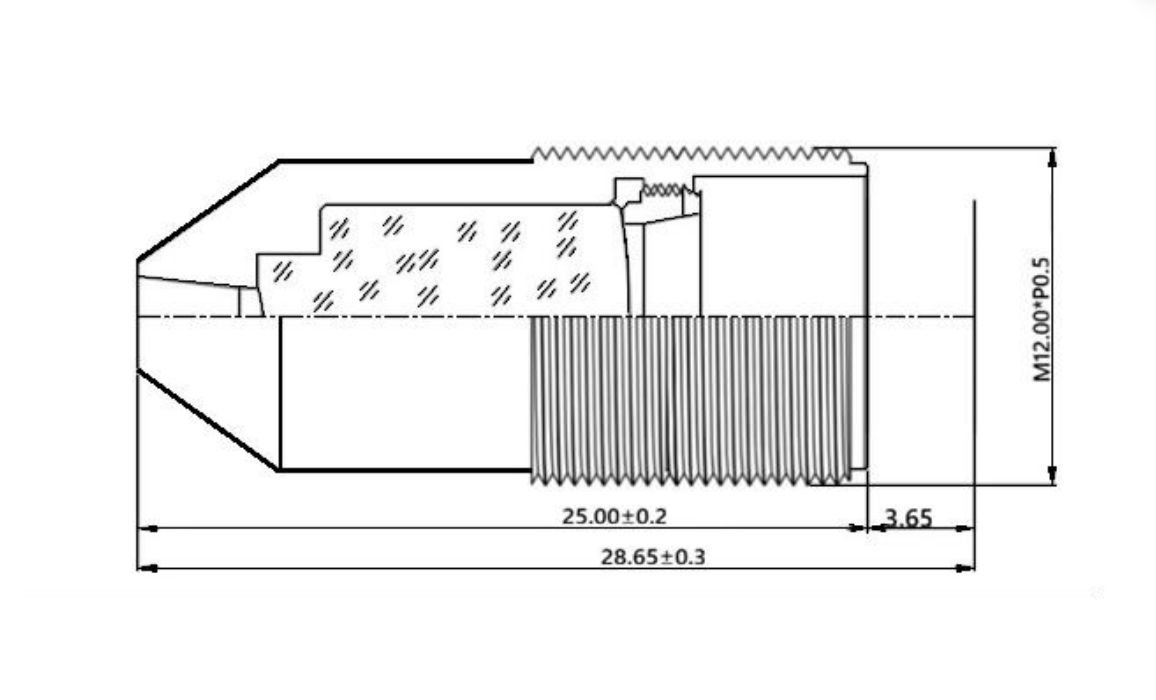

Distância focal traseira mecânica:3,65 mm ±0,2 - Permite integração direta com placas de sensor M12 padrão e suportes de filtro de corte IR opcionais.

Comprimento total da pista:28,65 mm ±0,3 - Perfil ultracompacto para câmeras miniaturizadas em drones, dispositivos portáteis e nós de vigilância.

Distorção de TV:-0,25% - Distorção de barril quase invisível, crítica para aplicações de medição e OCR.

Iluminação relativa:95,0% - Uniformidade excepcional, reduzindo a necessidade de correção de campo plano no pós-processamento.

CRA (Ângulo do Raio Principal):<8°- Corresponde ao conjunto de microlentes da maioria dos sensores Sony, ON Semi e OmniVision 1/2", evitando sombreamento de cores.

Montar:M12×P0.5 – Rosca padrão da indústria para intercambialidade rápida e alinhamento ativo.

2. Vantagens de desempenho

Alta uniformidade e baixa distorção: a iluminação relativa de 95% e a distorção de -0,25% garantem que a lente de abertura F4.5 de distância focal de 16 mm produza imagens geometricamente precisas com queda mínima, reduzindo a sobrecarga de correção algorítmica em pipelines de visão de máquina.

CRA otimizada para sensores modernos: com um ângulo de raio principal abaixo de 8°, esta lente de sensor de 1/2" elimina artefatos de cores periféricas, permitindo equilíbrio de branco consistente e fidelidade de cores em todo o campo - uma vantagem crítica para reconhecimento facial e classificação baseada em cores.

Robustez totalmente em vidro: a construção 4G resiste à mudança de foco devido a flutuações de temperatura (-20 °C a +70 °C), tornando a lente industrial de montagem M12 confiável em fábricas, quiosques externos e câmeras auxiliares automotivas.

Design mecânico compacto: com apenas 28,65 mm de comprimento, cabe em gabinetes finos, enquanto o BFL de 3,65 mm oferece amplo espaço para lamínulas ou pilhas de filtros, simplificando o projeto mecânico para integradores de sistemas.

Compatibilidade Plug-and-Play: A rosca M12 e a distância focal traseira padrão permitem a substituição direta de lentes existentes sem reprojeto mecânico, reduzindo o tempo de lançamento no mercado para OEMs de câmeras.

3. Domínio do Aplicativo

Visão industrial de máquina: A configuração F4.5 de 16 mm é excelente na detecção de defeitos em linhas de produção (por exemplo, inspeção de PCB, análise de riscos de superfície), onde a ampliação moderada e a baixa distorção são fundamentais.

Biometria e controle de acesso: a lente do sensor de 1/2" oferece íris e características faciais nítidas em distâncias de trabalho de 30 a 50 cm, enquanto o CRA <8° garante compatibilidade com sensores aprimorados por NIR para iluminação IR ativa.

Logística e leitura de código de barras: O FOV de 28,3° e a alta iluminação relativa permitem a decodificação confiável de códigos 1D/2D em diversos tamanhos de embalagens, mesmo sob iluminação irregular.

Sistemas OEM incorporados: Desde a prevenção de obstáculos por drones até a endoscopia médica, a lente de montagem M12 oferece um formato comprovado para produção em volume, com a tecnologia óptica BOSHI fornecendo documentação óptica e mecânica completa para integração rápida.

Monitoramento inteligente de varejo e prateleira: O perfil de baixa distorção suporta estimativa precisa das dimensões do produto e conformidade com o planograma, enquanto a caixa compacta cabe em câmeras discretas montadas no teto ou na borda da prateleira.
