Lente térmica infravermelha de distância focal de 13 mm

Resumo do produto

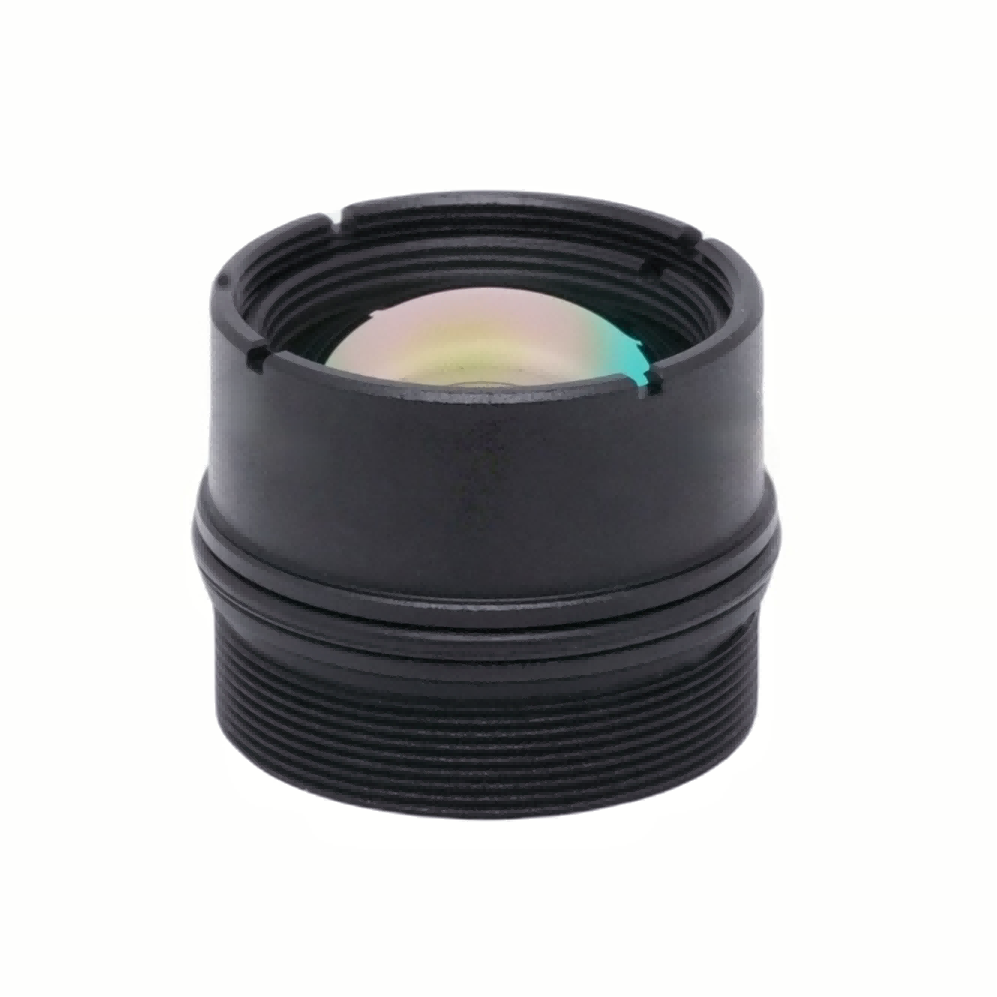

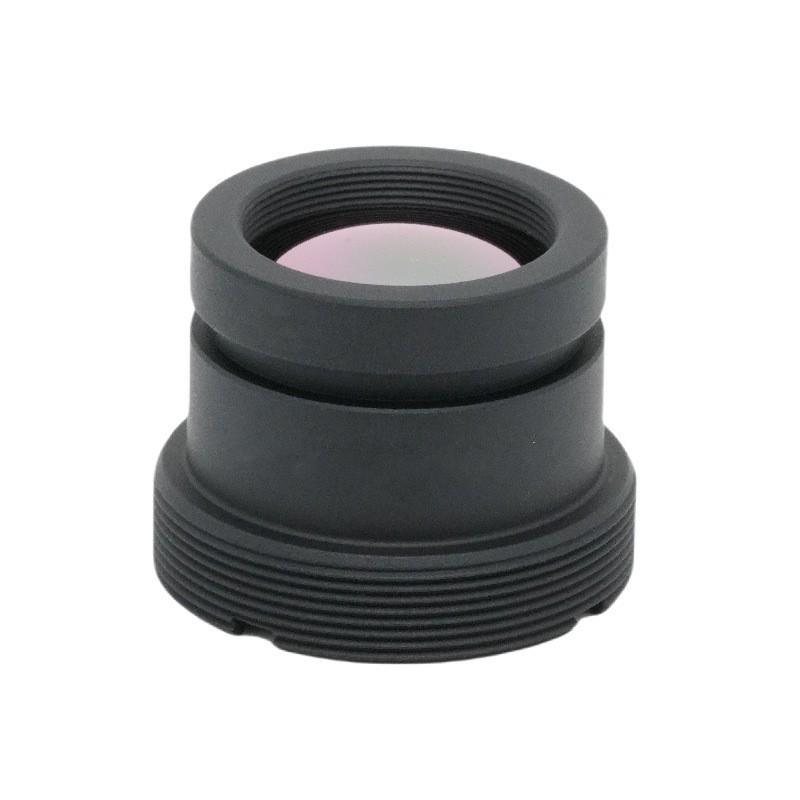

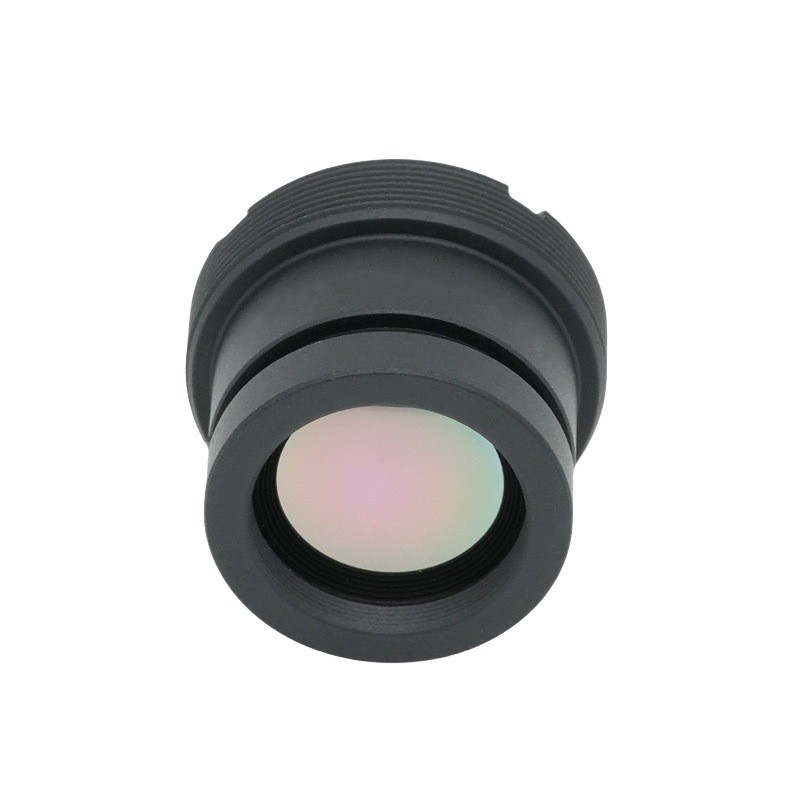

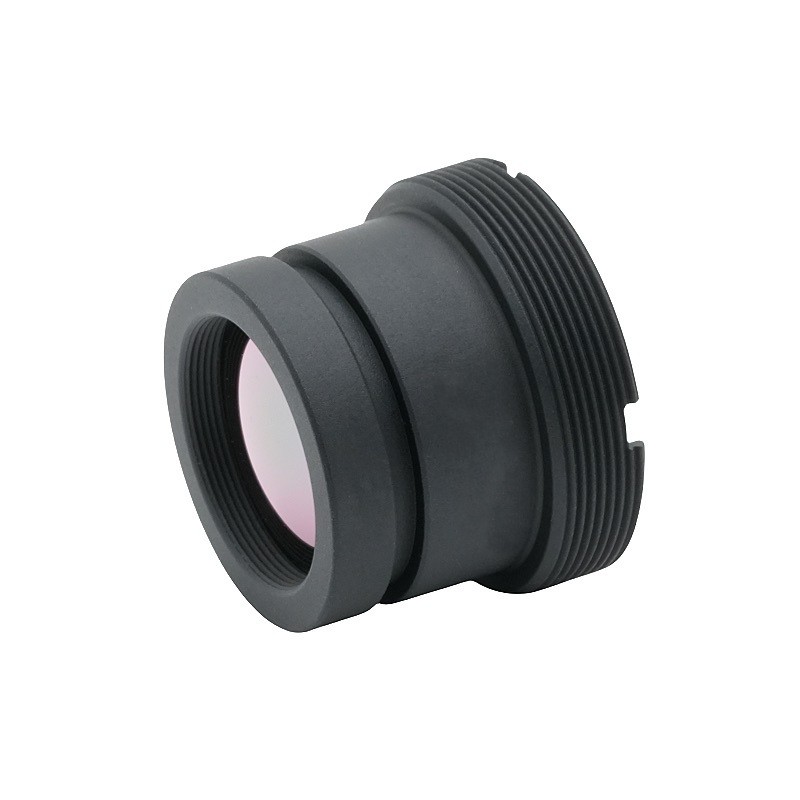

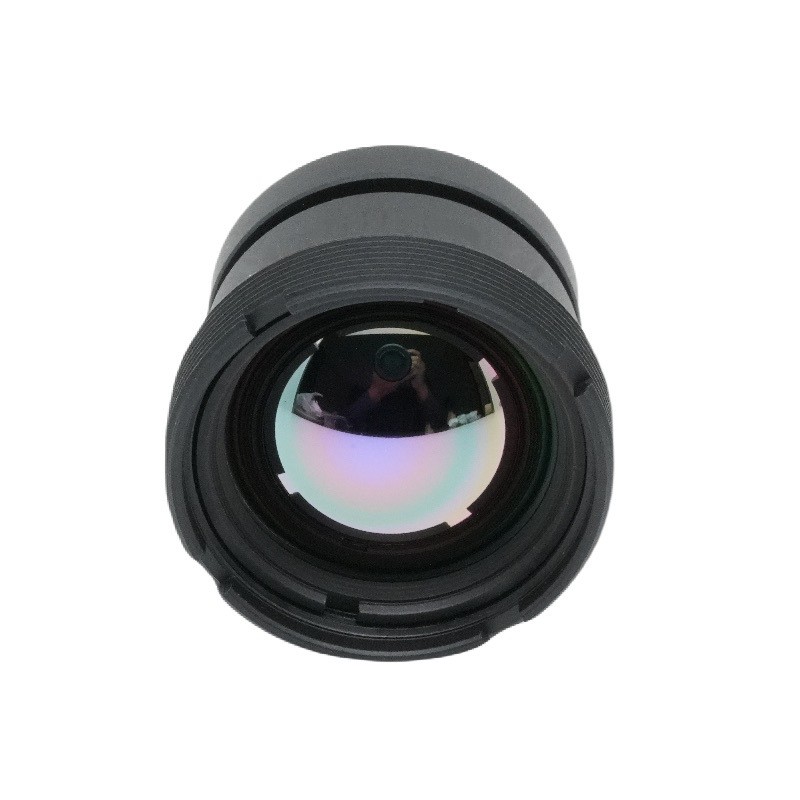

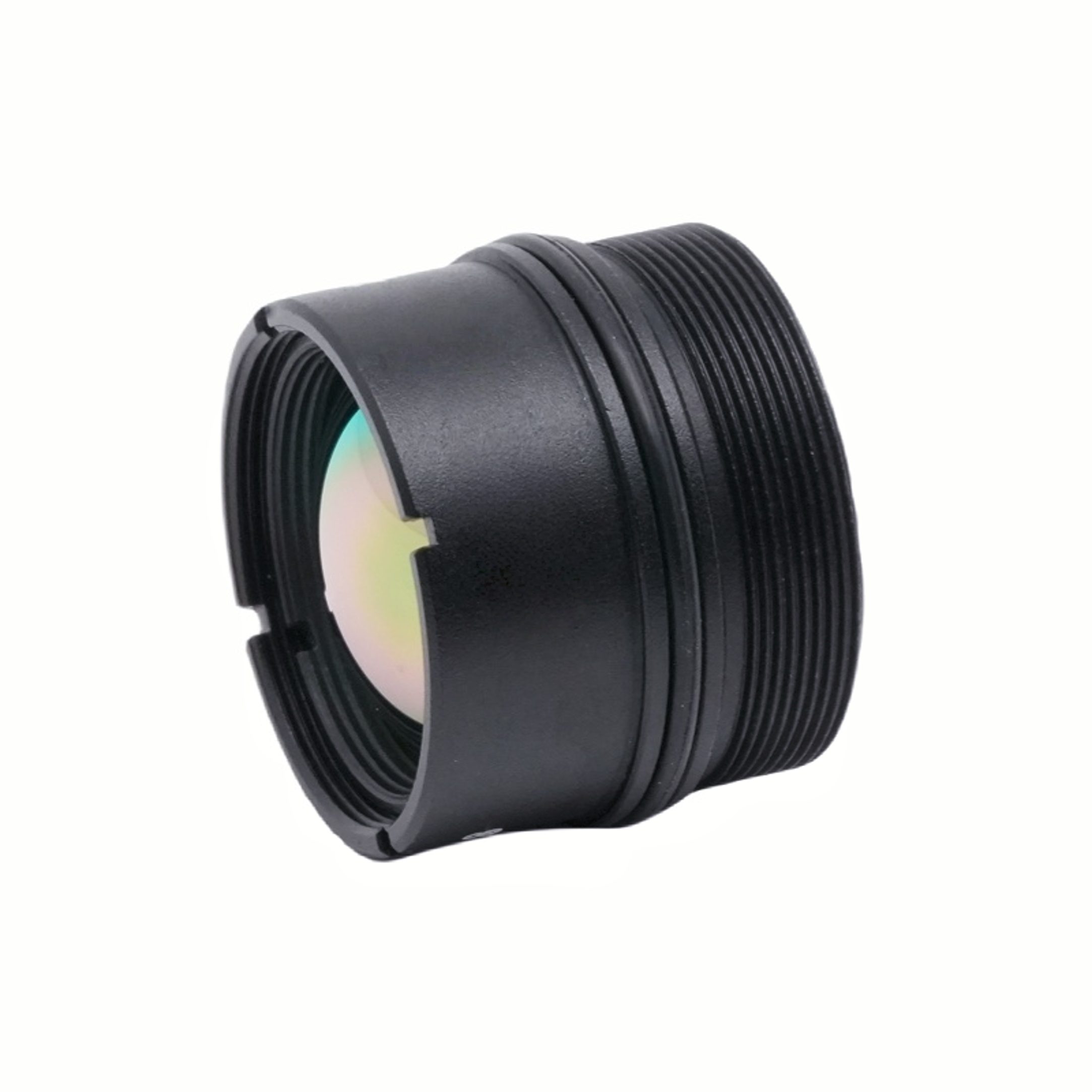

Fabricado porÓptica BOSHITecnologia, esta lente térmica não resfriada F1.0 de 13 mm é otimizada para a banda infravermelha de onda longa de 8‑12 μm. EsseLente de imagem térmicacombina perfeitamente com detectores de resolução de 640×512 com dimensão de pixel de 12μm. Adotando a grande abertura F1.0, a lente captura radiação infravermelha fraca para fornecer resultados térmicos nítidos em cenas de baixo contraste. Seu elemento óptico frontal atinge o grau de proteção IP67 e as superfícies expostas são cobertas com um revestimento AR durável para manter um desempenho estável em ambientes externos complicados. O foco cobre 1 metro até o infinito e a temperatura de trabalho varia de -40°C a +80°C. O suporte compacto M20×0,5 suporta montagem conveniente. A BOSHI Optical Technology realiza calibração óptica rigorosa para garantir qualidade óptica estável e consistente para integração em massa de dispositivos de imagem térmica.

Descrição detalhada do produto

Parâmetro

1. Distância focal e abertura: esta lente térmica não resfriada apresenta distância focal fixa de 13 mm junto com abertura F1.0 ultrarrápida. A estrutura de grande abertura maximiza a entrada de fótons infravermelhos, o que traz uma melhoria notável na relação sinal-ruído para sensores térmicos correspondentes e estabelece a base para a saída de imagens térmicas de alta qualidade.

2. Espectro de trabalho: Funciona dentro da banda LWIR de 8-12 μm, que atua como a principal janela de transmissão atmosférica para detecção térmica passiva, permitindo aquisição confiável de sinal térmico na maioria das condições de trabalho externas.

3. Compatibilidade do detector: A lente é adaptada para detectores de resolução 640×512 equipados com Pixel de 12μm. Ele oferece campo de visão diagonal de 40,7°, campo de visão horizontal de 32,6° e campo de visão vertical de 26,3° e atende aos requisitos de observação de médio alcance.

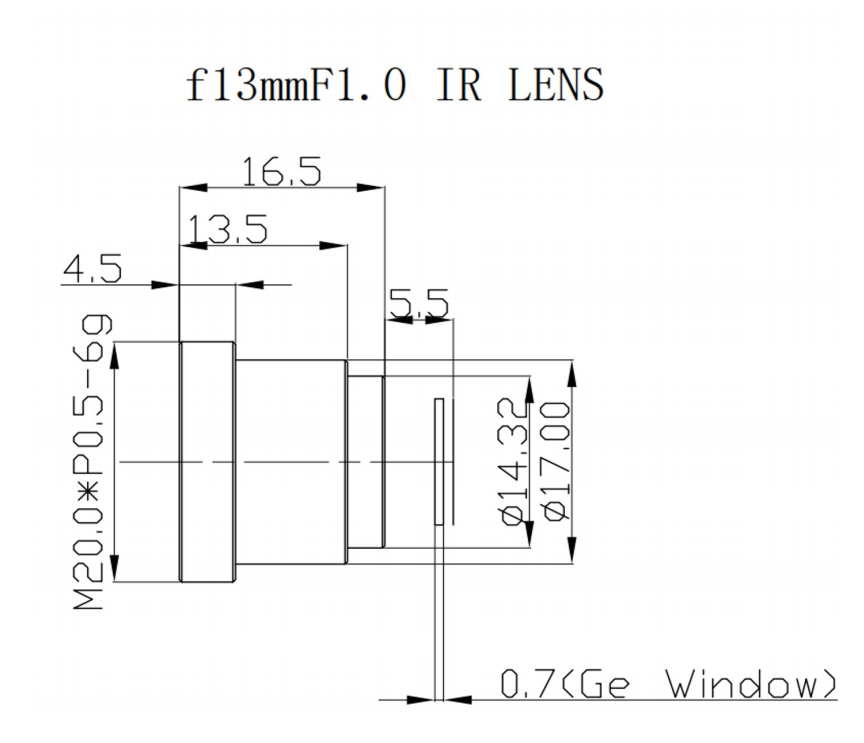

4. Especificações mecânicas e ambientais: Adota montagem M20 × 0,5 para montagem simples e confiável. O componente óptico frontal oferece proteção de entrada IP67. A temperatura operacional varia de -40°C a +80°C, adaptando-se a ambientes externos extremamente frios e quentes. O alcance do foco se estende de 1 metro ao infinito e suporta detecção de alvos térmicos tanto para perto quanto para longe.

5. Índice Óptico: A transmitância geral atinge não menos que 86%, a iluminação relativa não é inferior a 75%. A distorção é controlada dentro de ≤‑1,5%. O revestimento antirreflexo é aplicado em superfícies ópticas expostas para reduzir a perda de reflexão da superfície. Todos os indicadores de parâmetros são rigorosamente inspecionados pela BOSHI Optical Technology para consistência do produto em lote.

Vantagens de desempenho

1. Excelente sensibilidade térmica com pouca luz. Como lente LWIR F1.0, ela coleta substancialmente mais energia infravermelha em comparação com lentes infravermelhas com valor de abertura menor. Esse recurso melhora a definição da imagem durante tarefas de detecção de longa distância e proporciona desempenho de imagem confiável em cenas térmicas de baixo contraste.

2. Uniformidade óptica favorável. A iluminação relativa elevada mantém o brilho uniforme em todo o quadro da imagem e evita o fenômeno dos cantos escuros. A baixa distorção preserva características geométricas reais dos alvos e cria uma base de imagem confiável para medição de alvos e trabalho de reconhecimento de alvos.

3. Alta eficiência de utilização espectral. O revestimento AR mais ≥86% de transmitância geral reduz ao máximo a perda de energia infravermelha. Ele pode desbloquear totalmente o potencial de desempenho de detectores infravermelhos não resfriados combinados e aproveitar ao máximo a capacidade de hardware da lente de imagem térmica.

4. Poderosa adaptabilidade ambiental. A estrutura da lente frontal IP67 à prova d'água e à prova de poeira elimina a necessidade de janelas de proteção externas extras para muitos cenários de instalação. O amplo escopo de temperatura operacional restringe a desfocagem e o desvio de desempenho quando a temperatura ambiente muda drasticamente. A BOSHI Optical Technology conclui várias rodadas de verificação de confiabilidade ambiental para este produto.

5. Integração compacta conveniente. A montagem padrão M20×0,5 suporta instalação perfeita em câmeras térmicas miniaturizadas desenvolvidas por desenvolvedores de sistemas cooperativos. A estrutura geral é compacta e economiza espaço de layout para equipamentos de imagem térmica.

Campos de aplicação

1. Segurança fronteiriça e vigilância perimetral. A lente térmica não resfriada suporta monitoramento térmico externo 24 horas por dia. Ele captura assinaturas térmicas de objetos invasores dia e noite e auxilia na detecção de invasões perimetrais em locais de segurança.

2. Manutenção preditiva industrial. EsseLente de imagem térmicacapta sinais térmicos de superaquecimento de equipamentos de energia, instalações mecânicas e tubulações. Ele ajuda os operadores a descobrir falhas ocultas de superaquecimento antes da falha do equipamento e dá suporte à inspeção do status do equipamento industrial.

3. Visão térmica automotiva. Ele serve para sistemas de assistência à direção com visão noturna infravermelha de reposição. A resposta espectral de 8‑12 μm ajuda os sistemas dos veículos a detectar obstáculos na estrada e alvos vivos em condições de condução noturna ou com pouca visibilidade.

4. Sistemas não tripulados. Funciona como carga térmica instalada em pequenos UAVs e veículos terrestres não tripulados. Ele fornece dados de imagens térmicas para missões de busca e salvamento, patrulha de campo e tarefas de percepção de situação.

5. Prevenção de incêndios e monitorização florestal. A lente LWIR identifica as primeiras fontes de calor ocultas dentro de áreas florestais. Apoia o alerta precoce para riscos de incêndio florestal antes do surgimento de chamas abertas.

6. Auditoria energética de edifícios. Realiza inspeção térmica de estruturas de edifícios. Os usuários podem localizar a posição da perda de calor, o ponto de vazamento de ar e os defeitos de isolamento por meio de imagens térmicas para orientar a renovação com economia de energia do edifício.

7. Vigilância marítima. Ele realiza a detecção de alvos marítimos diurnos e noturnos sob condições marítimas de neblina. Ele fornece saída de imagem térmica estável para tarefas de monitoramento offshore.
