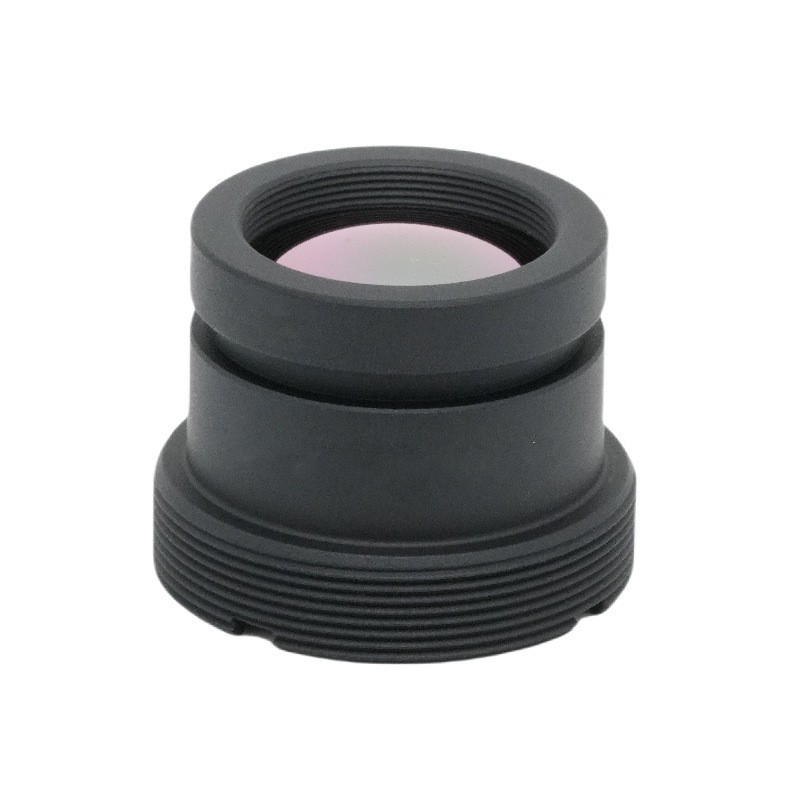

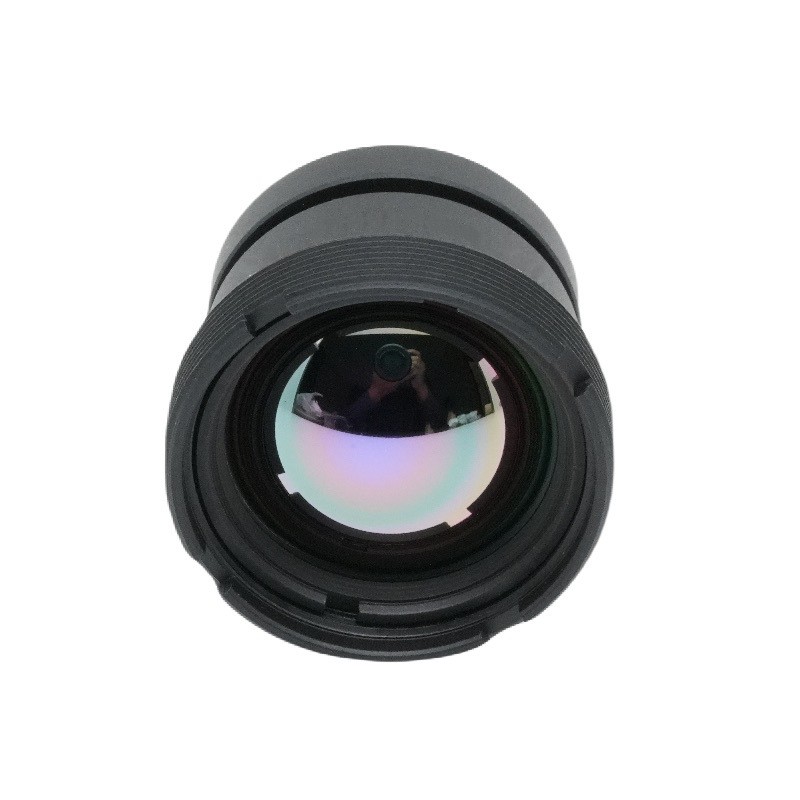

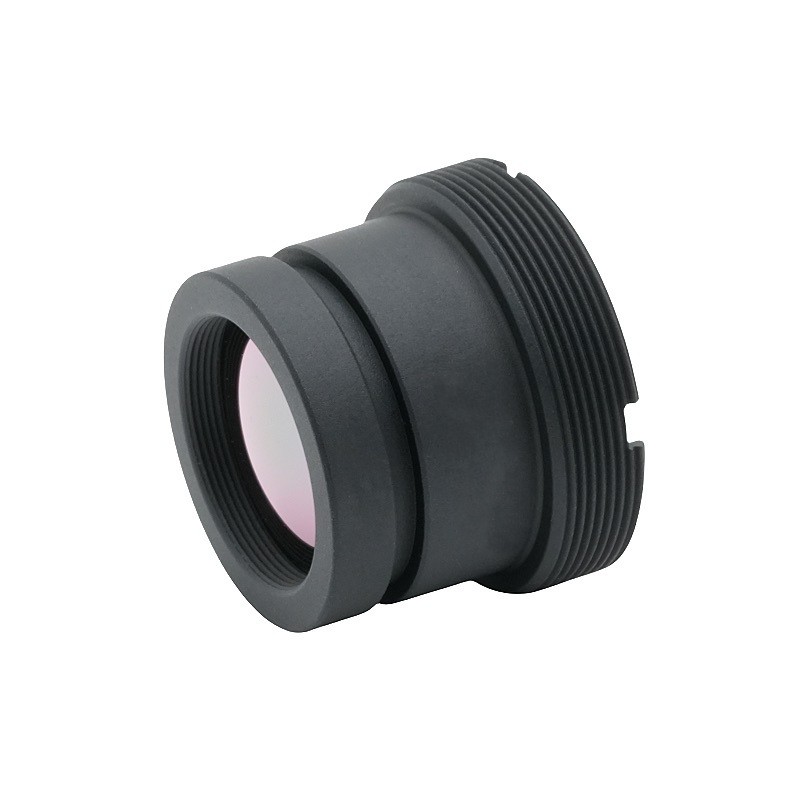

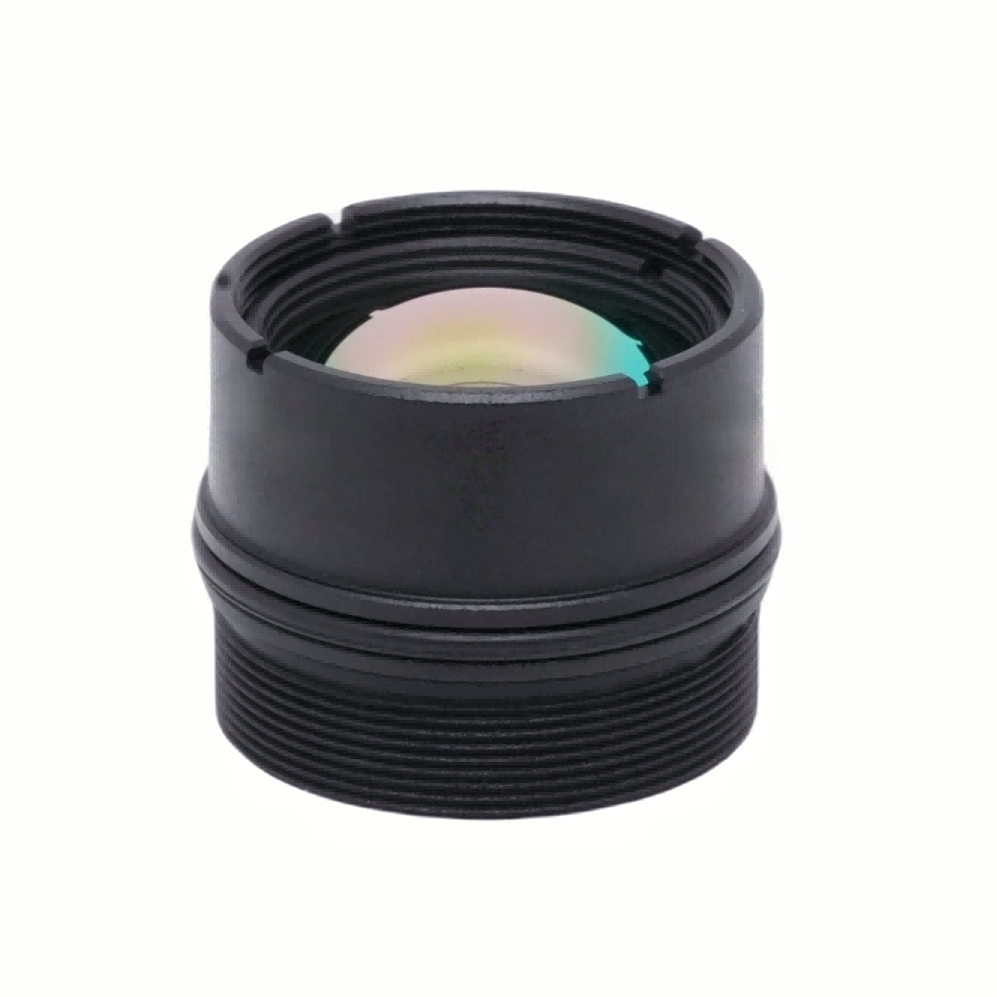

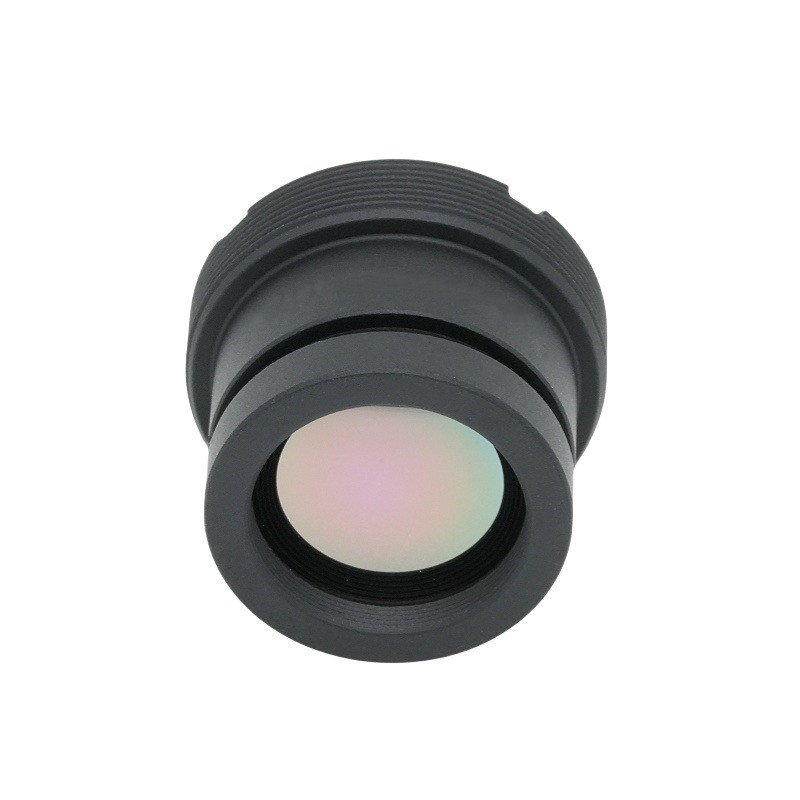

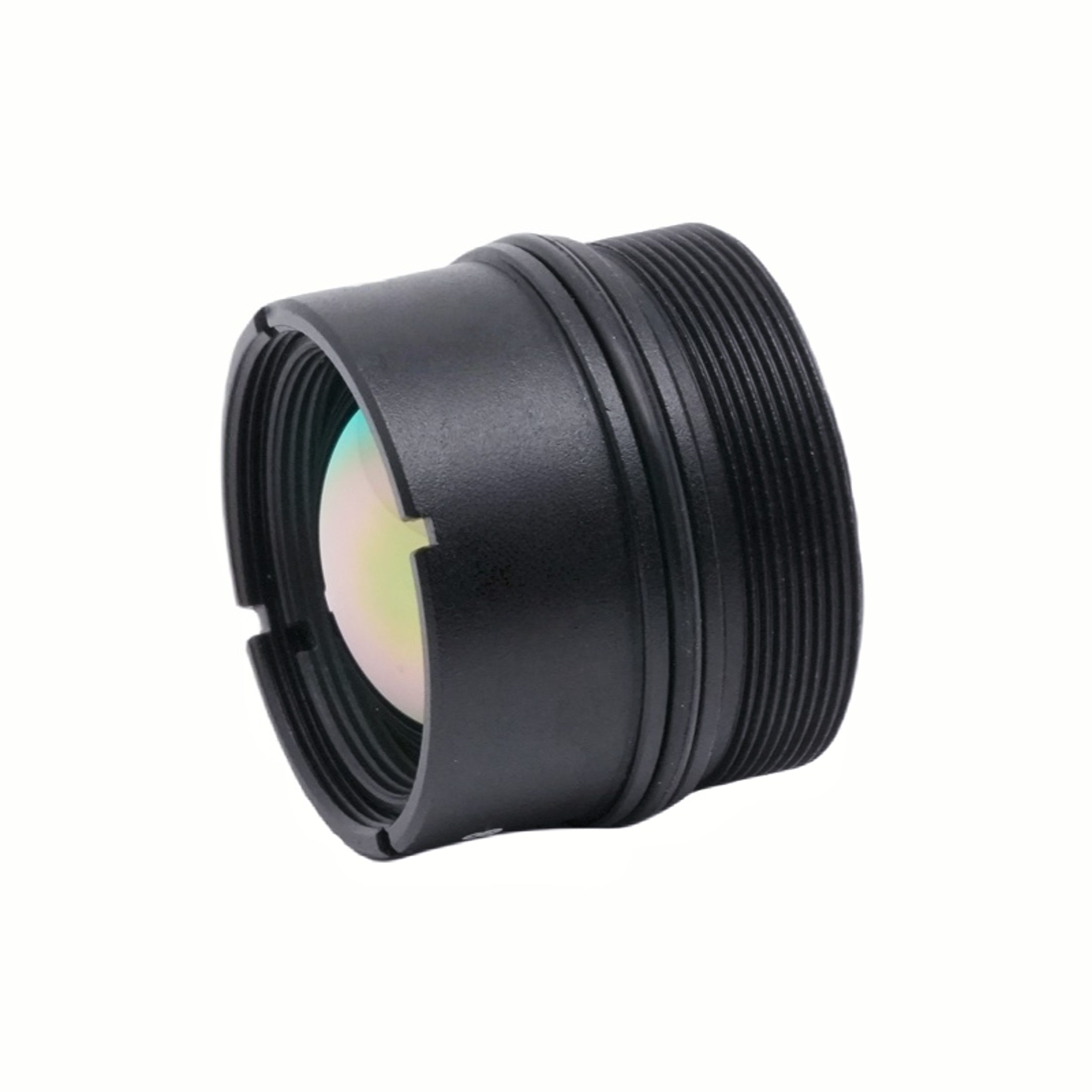

Descrição do produtoLente de imagem térmica infravermelha de onda longa de 13mm F1.0 M22 12um HD
LENTE BOSHI é um dos principais fabricantes, fornecedores e exportadores da China Lente padrão M12. Aderindo à busca da perfeita qualidade dos produtos, para que nossa Lente M12 padrão tenha sido atendida por muitos clientes. Design extremo, matérias-primas de qualidade, alto desempenho e preço competitivo são o que todo cliente deseja e é isso também que podemos oferecer. Forneceremos o melhor serviço pós-venda e entrega pontual.

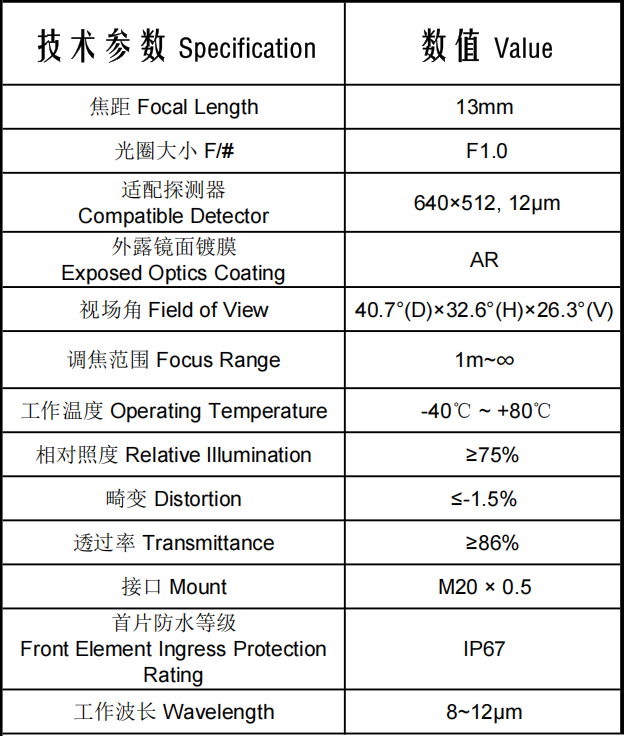

I. Interpretação detalhada dos parâmetros principais

1. Especificações ópticas principais

1. Distância focal de 13 mm, grande abertura F1.0

F1.0 representa uma abertura de transmissão de luz ultragrande entre as lentes infravermelhas, com fluxo luminoso muito maior do que as lentes infravermelhas convencionais F1.4/F1.8. Sob radiação infravermelha térmica igual, a intensidade do sinal recebido pelo detector é bastante melhorada, proporcionando uma relação sinal-ruído significativamente melhor para fontes de calor fracas de baixa temperatura e imagens de alvos de longa distância.

A distância focal média de 13 mm equilibra a cobertura do campo de visão e a identificação de longa distância, estabelecendo um compromisso entre vigilância grande angular e medição e detecção de temperatura de média a longa distância.

2. Comprimento de onda operacional: 8~12μm

Esta é a janela de transmissão atmosférica infravermelha de onda longa padrão (LWIR), compatível com detectores infravermelhos de óxido de vanádio não resfriados, a banda de onda universal para monitoramento do corpo humano, medição de temperatura de equipamentos e segurança de imagens térmicas externas.

3. Detector compatível: 640×512, 12μm Pixel Pitch

Corresponde aos principais núcleos de câmeras infravermelhas não refrigeradas de 640 pixels (especificações universais para Hikvision, Dahua, Guide Infrared, Dali Infrared, etc.). A distância entre pixels de 12 μm é o tamanho de pixel padrão para sistemas infravermelhos industriais e de segurança, proporcionando resolução de imagem moderada com custo geral controlável do equipamento.

4. Campo de visão: 40,7°(Diagonal) × 32,6°(Horizontal) × 26,3°(Vertical)

Campo de visão médio-estreito com aplicabilidade versátil:

·O FOV horizontal de 32,6° é adequado para cenários de inspeção linear, como estradas, complexos fabris e linhas de fronteira;

·O FOV vertical de 26,3° cobre cenas com grandes diferenças de elevação, incluindo viadutos, áreas montanhosas e plataformas;

·Livre da atenuação severa das bordas, comum em lentes ultra grande angulares, equilibrando o alcance de visualização e a uniformidade da imagem.

5. faixa de foco: 1m ~ ∞

Suporta medição de temperatura de curto alcance para equipamentos a 1 m de distância e observação térmica de longa distância de fontes de calor a milhares de metros de distância, permitindo funções duplas de inspeção de equipamentos de curto alcance e monitoramento de segurança de longa distância com uma única lente.

2. Indicadores de qualidade de imagem

1. Revestimento anti-reflexo AR em óptica exposta

O revestimento anti-reflexo infravermelho especializado para banda de onda de 8–12 μm reduz o reflexo de luz dispersa nas superfícies das lentes. Combinado com uma transmitância geral ≥86%, ele maximiza a coleta de energia infravermelha e suprime imagens fantasmas e brilho, proporcionando imagens nítidas sob condições de luz forte e de alta temperatura.

2.Transmitância ≥86% (faixa de onda completa de 8~12μm)

Esta é uma excelente referência de desempenho para lentes infravermelhas, já que as lentes infravermelhas comuns normalmente atingem apenas 70% ~ 80% de transmitância. A alta transmitância amplifica as vantagens da grande abertura F1.0, tornando muito mais fácil identificar fontes fracas de calor de baixa temperatura (por exemplo, vazamento elétrico, perda de calor na tubulação).

3. Iluminação relativa ≥75%

O brilho nos quatro cantos do quadro da imagem permanece nada menos que 75% do brilho central, eliminando o escurecimento óbvio nas bordas durante o monitoramento panorâmico de grandes áreas. Não é necessário nenhum brilho intenso nas bordas do software (que provocaria ruído excessivo).

4.Distorção ≤-1,5%

O valor negativo indica distorção barril suave com controle de distorção superior. As linhas retas na cena quase não apresentam curvaturas, eliminando erros de medição dimensionais ou de temperatura causados ​​por distorção óptica — ideal para cenários industriais que exigem leitura precisa de temperatura e cálculo de dimensões.

3. Adaptabilidade Mecânica e Ambiental

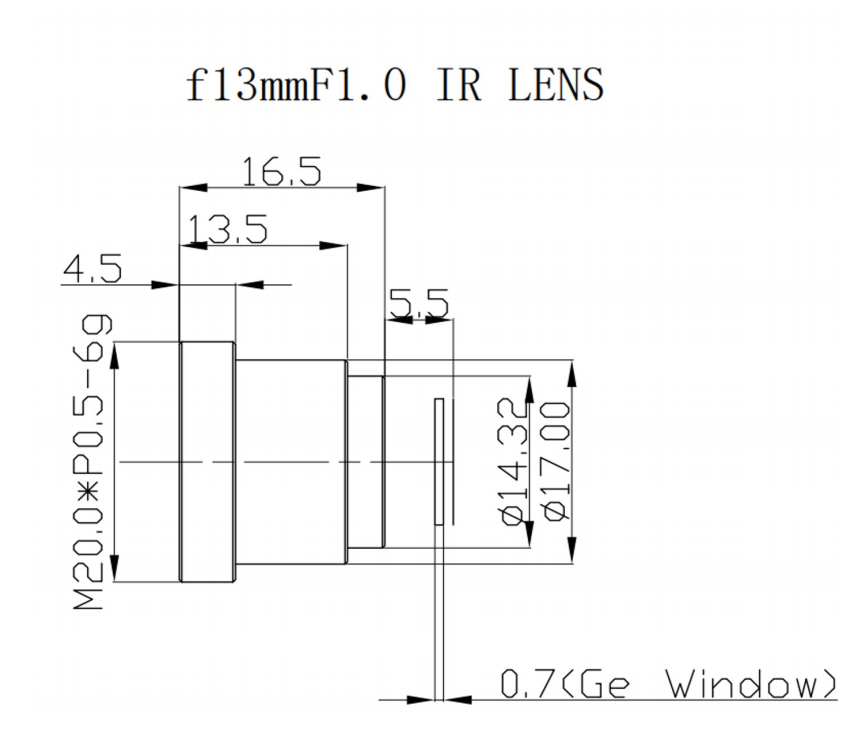

1.Montagem: M20 × 0,5

Interface rosqueada universal padrão para a indústria de infravermelho, diretamente compatível com a maioria dos principais núcleos de câmeras infravermelhas não refrigeradas 640 do mercado, oferecendo forte compatibilidade e baixos custos de substituição/integração.

2. Classificação de proteção de entrada do elemento frontal: IP67

O elemento frontal da lente é à prova de poeira e água, permitindo a implantação direta em ambientes externos sem caixas de proteção adicionais. Ele resiste a respingos de chuva de curta duração, poeira de areia e ambientes úmidos, simplificando muito o projeto estrutural de equipamentos completos para exteriores.

3. Temperatura operacional: -40°C ~ +80°C

Faixa de tolerância de temperatura ultra ampla, cobrindo invernos gelados do norte, verões escaldantes do sul e oficinas industriais/periferias de fundição de alta temperatura. A óptica, o cilindro e o revestimento da lente evitam delaminação, deformação e mudança de foco sob temperaturas extremamente altas/baixas para uma operação estável 24 horas por dia.

II. Resumo das principais vantagens de desempenho

Vantagem 1: Capacidade de detecção infravermelha de calor extremamente baixo (grande abertura F1.0 + 86% de alta transmitância)

Poucas lentes com a mesma distância focal adotam a abertura de transmissão de luz F1.0. Combinada com o revestimento AR de alta transmissão, sua capacidade de identificação para fontes de calor fraco de baixa temperatura supera em muito o desempenho das lentes F1.4 convencionais. Ele captura claramente pequenos pontos de acesso de longa distância, vazamento de calor em tubulações subterrâneas e pequenos aumentos de temperatura em equipamentos elétricos, aumentando a precisão da medição de temperatura e a sensibilidade do alarme.

Vantagem 2: Imagem uniforme e baixa distorção, adequada para vigilância e medição precisa de temperatura

A iluminação relativa da borda ≥75% resolve o defeito comum dos "quatro cantos escuros" das lentes infravermelhas grande angular. A distorção controlada em 1,5% garante fidelidade geométrica da imagem. Nenhuma leitura falsa de temperatura induzida por distorção óptica ocorre durante a medição de temperatura industrial, inspeção de defeitos de energia e detecção térmica de trânsito ferroviário – perfeito para aplicações de inspeção quantitativa.

Vantagem 3: Implantação externa em qualquer clima com proteção simplificada e desempenho estável em amplas temperaturas

A proteção da lente frontal IP67 mais a ampla faixa de temperatura de -40 ~ 80 ℃ suporta instalação direta em campos abertos, subestações, minas e rodovias sem caixas à prova d'água personalizadas. Nenhum desvio de foco ou falha de revestimento ocorre sob temperaturas extremas, reduzindo os custos gerais de integração do equipamento e as taxas de falha.

Vantagem 4: Alta Versatilidade, Compatível com Núcleos de Câmera Infravermelha Mainstream 640

O formato 12μm 640×512 é a especificação mais popular para detectores infravermelhos não resfriados. A montagem de rosca padrão M20 × 0,5 permite integração em massa por segurança, medição de temperatura industrial e fabricantes de equipamentos infravermelhos montados em veículos com correspondência madura da cadeia de suprimentos.

Vantagem 5: Focagem Integrada de Próximo e Longo Alcance

A focagem contínua desde 1 m de distância próxima até ao infinito permite que uma única lente satisfaça dois cenários: inspeção de equipamentos de curto alcance (gabinetes de distribuição, motores) e monitorização de segurança de longa distância (limites, perímetro de fábrica). Reduz a variedade de estoque, eliminando a necessidade de estocar lentes de diferentes distâncias focais.

III. Campos de aplicação segmentados

1. Setor de energia e energia (cenário de aplicação principal)

·Medição de temperatura por infravermelho para subestações e salas de distribuição de energia: captura aumentos sutis de temperatura em conectores, barramentos e disjuntores; a baixa distorção garante leituras precisas de temperatura; A proteção IP67 se adapta a ambientes externos de subestações.

· Inspeção de longa distância de linhas de transmissão e postes: A distância focal de 13 mm combinada com a grande abertura F1.0 identifica quebras de fios e defeitos de aquecimento de isoladores a milhares de metros de distância; ampla tolerância à temperatura se adapta às grandes flutuações de temperatura no campo.

· Detecção de pontos quentes para estações de energia fotovoltaica: A alta transmitância identifica pontos quentes fracos em painéis fotovoltaicos, enquanto a iluminação relativa uniforme fornece imagens sem sombras de todo o conjunto fotovoltaico.

2. Segurança externa e vigilância de fronteiras

·Aviso antecipado de intrusão em complexos fabris, campos de petróleo e minas: A faixa de onda de 8–12μm penetra na escuridão completa e na névoa fina; a abertura F1.0 captura a radiação infravermelha fraca do corpo humano e o FOV horizontal de 32,6° se adapta ao layout linear do perímetro da parede.

·Visão noturna para qualquer clima para fronteiras e defesa costeira: resistência a baixas temperaturas de -40°C adapta-se aos climas frios do norte, e a classificação IP67 resiste a chuva, neve e tempestades de areia para identificar fontes de calor de pessoal e veículos em longas distâncias.

·Aviso de incêndio por imagem térmica e medição de velocidade para rodovias e túneis: A baixa distorção garante cálculo preciso do tamanho e posição do veículo, e a lente resiste a neblina e poeira em ambientes de túneis úmidos sem embaçamento.

3. Manutenção Preditiva para Equipamentos Industriais

·Monitoramento de equipamentos em oficinas de metalurgia e fundição de alta temperatura: Tolera temperatura ambiente de até +80°C para detectar falhas de superaquecimento em altos-fornos, rolamentos de transportadores e motores.

· Inspeção de vazamento de calor para tubulações de produtos químicos e tanques de armazenamento: Suporta varredura de proximidade de 1 m de equipamentos e triagem completa de tubulações de longa distância; alta transmitância captura pequenos pontos de vazamento de calor.

·Detecção de controle de temperatura para salas de servidores de data centers e gabinetes de armazenamento de energia: Identifica aumentos anormais de temperatura em baterias e servidores para alerta precoce de risco de incêndio.

4. Trânsito ferroviário e sistemas infravermelhos montados em veículos

·Monitoramento infravermelho a bordo para trens de alta velocidade e metrô: detecta superaquecimento em fixadores de trilhos e sistemas de frenagem de trens; a ampla tolerância à temperatura se adapta às variações sazonais de temperatura externa e a classificação IP67 resiste à névoa e poeira da água do túnel.

·Assistência à condução com visão noturna de veículos: Identifica pedestres e fontes de calor de animais após o anoitecer; o FOV médio equilibra a detecção frontal de longa distância e a cobertura na estrada.

5. Prevenção de Incêndios Florestais e Inspeção de Recursos Naturais

Monitoramento de incêndios florestais por UAV ou pan-tilt baseados no solo: Identifica fontes de incêndio ocultas nas profundezas das florestas a longas distâncias; sua fraca capacidade de detecção de fontes de calor detecta incêndios latentes antes das chamas abertas, com design externo à prova d'água e resistente à temperatura que se adapta a climas montanhosos complexos.

6. Triagem de temperatura civil e resgate de emergência

· Triagem de temperatura do pessoal em fábricas e portos: A iluminação uniforme garante medição simultânea de temperatura por várias pessoas e sem erros nas bordas da estrutura, e a operação externa em qualquer clima evita interferência da luz solar e da chuva.

·Busca e resgate de bombeiros: Penetra fumaça densa para localizar vítimas presas; a curta distância de foco suporta busca em espaços confinados internos, enquanto o modo de longo alcance verifica locais inteiros de incêndio.

4. Diferenciando vantagens versus produtos concorrentes

Comparado com lentes infravermelhas comuns de onda longa F1.4/F1.8 de 13 mm com a mesma distância focal, este produto oferece diferenciais importantes:

·Duplicada capacidade de transmissão de luz para maior sensibilidade a fontes de calor de baixa temperatura;

·Proteção de lente frontal IP67 integrada que simplifica o projeto estrutural completo do equipamento;

· Menor distorção e iluminação relativa de borda superior para confiabilidade superior em cenários profissionais de medição de temperatura;

· Desempenho estável em toda a faixa de temperatura de -40 ~ 80 ℃ com maior adaptabilidade a ambientes extremos.
