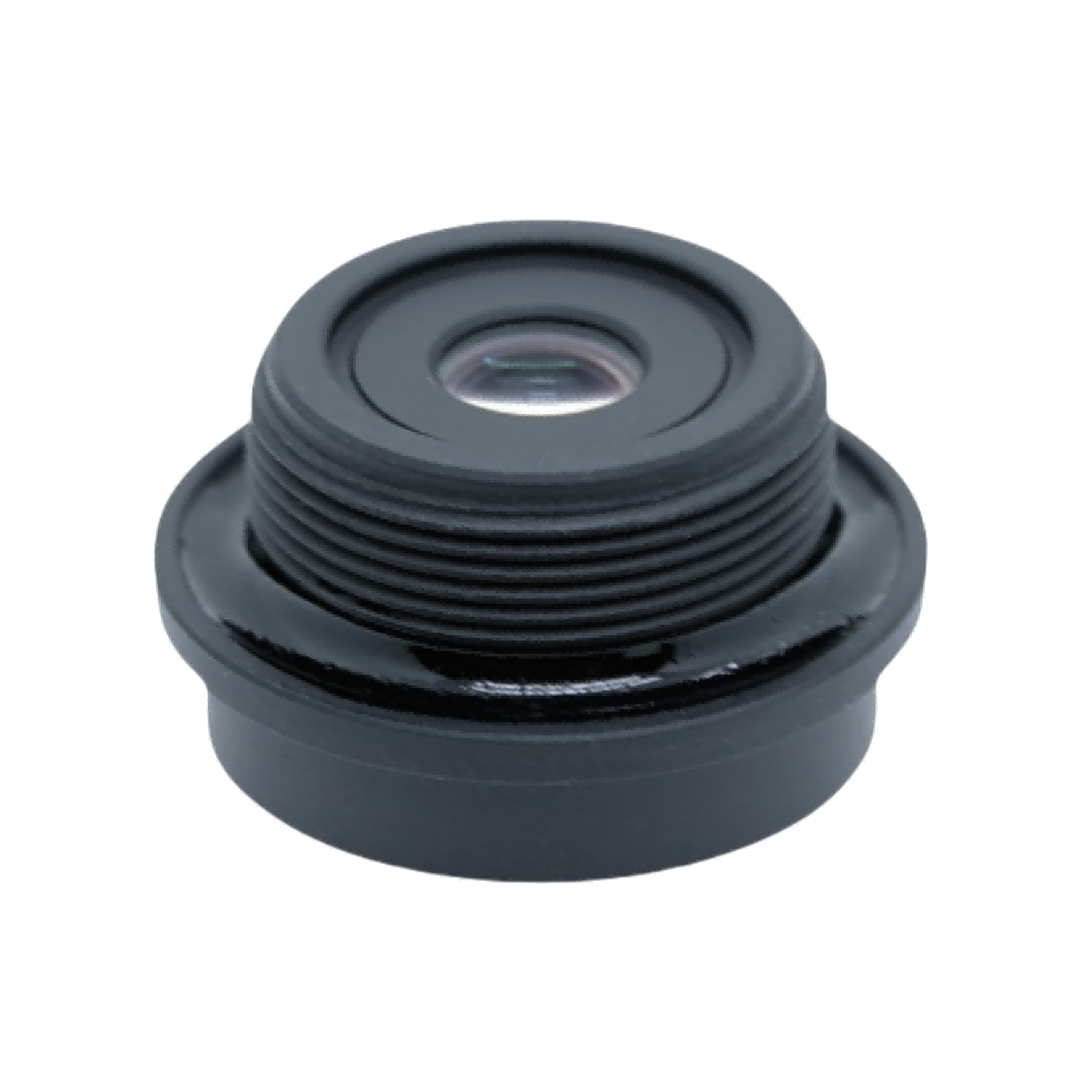

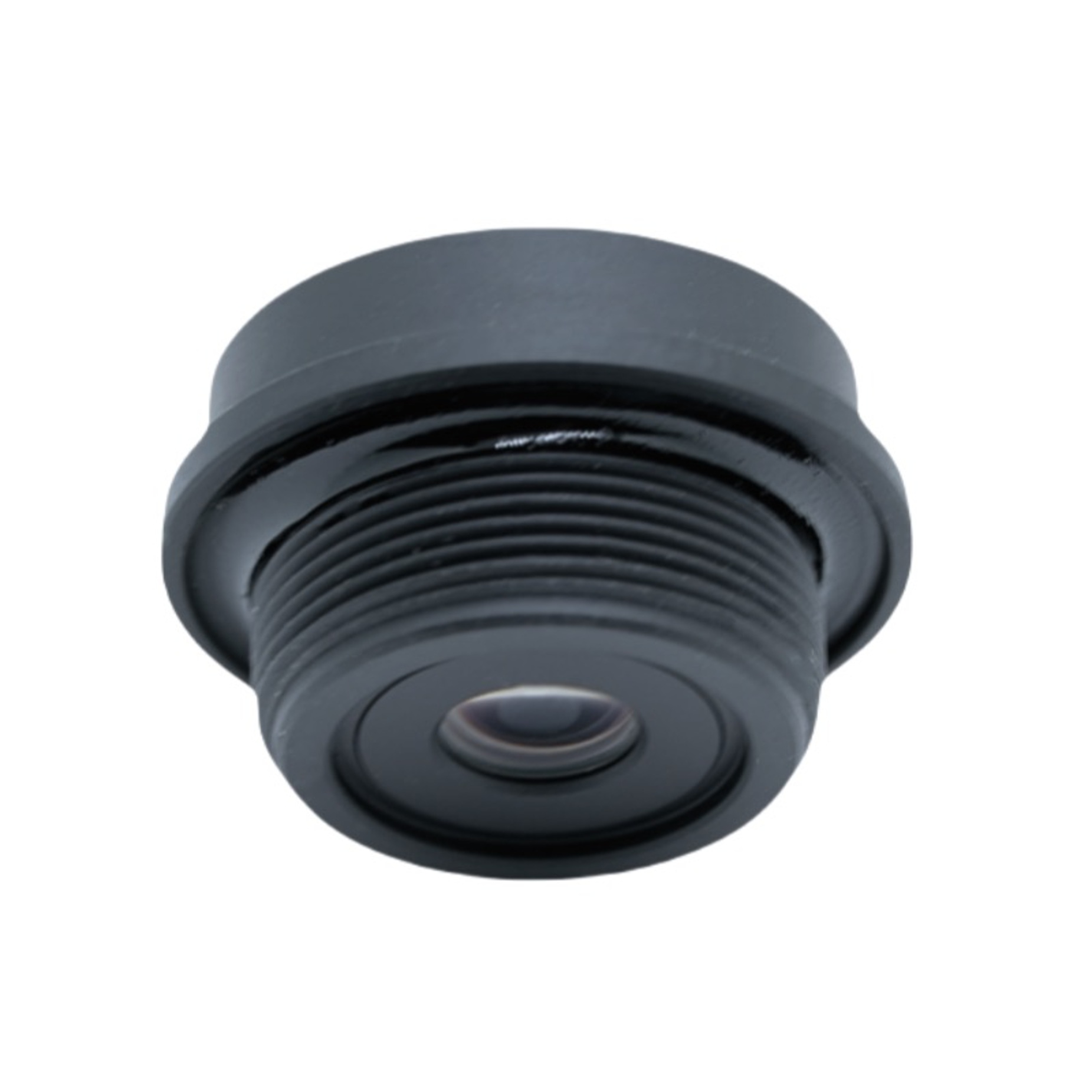

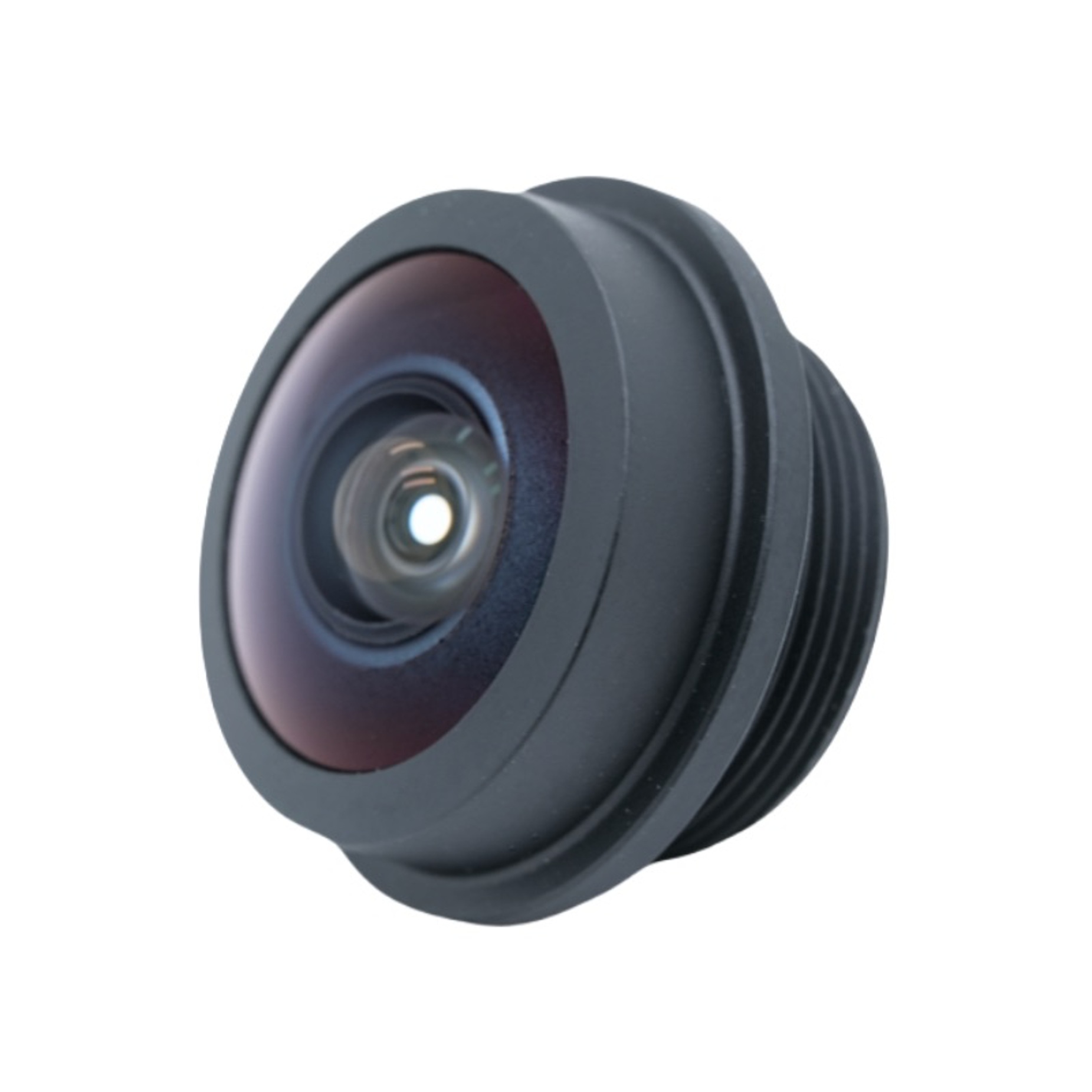

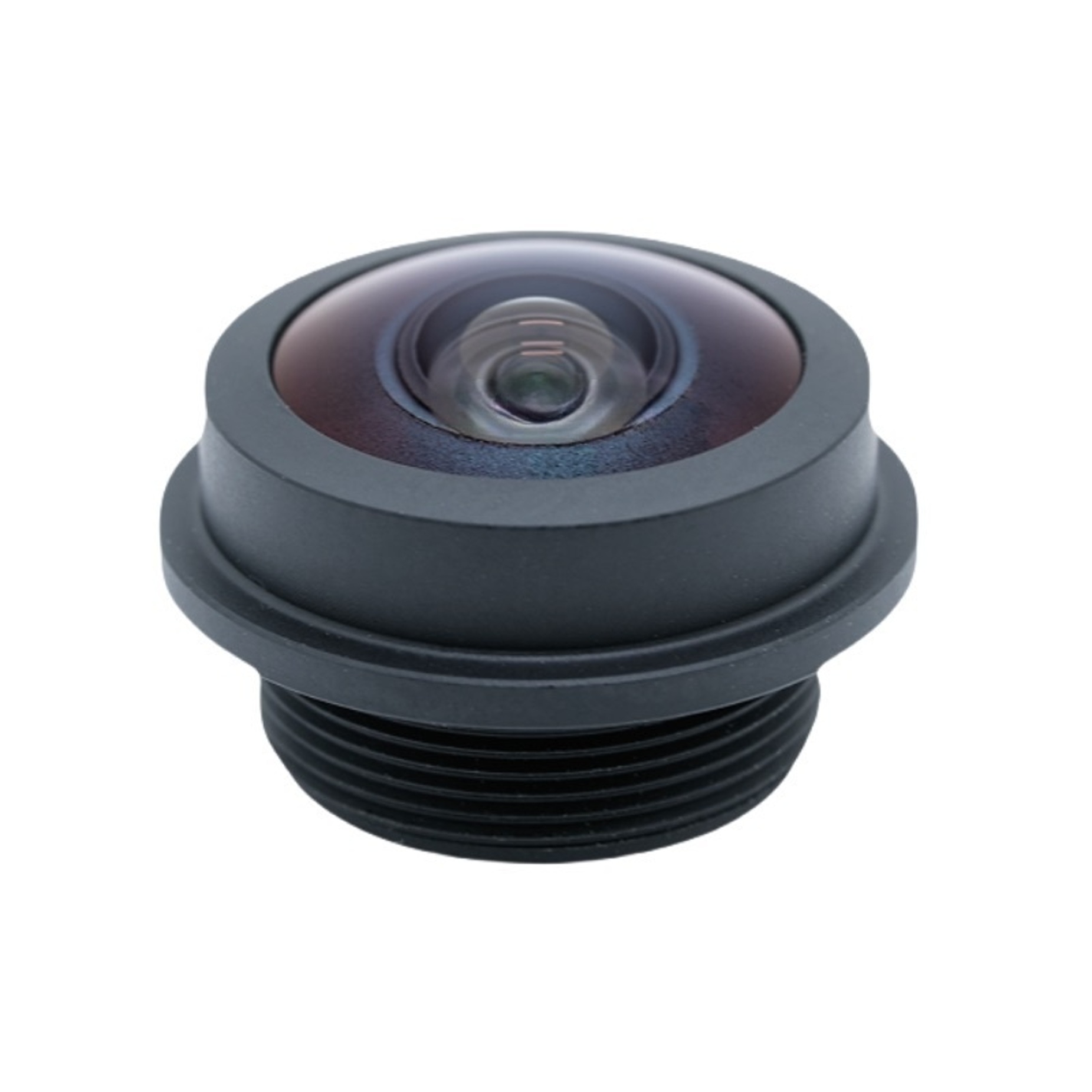

Lente olho de peixe de 1,8 mm

Resumo do produto

Fabricada pela BOSHI Optical Technology, esta lente de montagem M12 ultra grande angular de alto desempenho é otimizada para o sensor de 1/2,9 polegadas, equipada com distância focal de 1,8 mm e abertura F2.0 para obter uma capacidade extraordinária de captura de cena grande. Ele fornece uma faixa de visualização diagonal de 208 graus para obter imagens panorâmicas completas sem zonas mortas visuais. O tamanho mecânico compacto permite fácil incorporação em módulos de câmera de formato pequeno. Cada unidade passa por testes ópticos rigorosos para obter iluminação relativa alta e estável e distorção f-teta gerenciável. A tecnologia óptica BOSHI aproveita o fluxo de trabalho de fabricação óptica maduro para manter a consistência confiável do produto para demandas de pedidos em massa de monitoramento panorâmico e projetos ópticos de visão de máquina.

Descrição detalhada do produto

1. Parâmetro

A distância focal atinge 1,8 mm com tolerância de mais e menos 5 por cento. Esta distância focal de 1,8 mm suporta ângulo de visão ultragrande e atende aos requisitos de especificação do sensor de 1/2,9 polegadas.

A abertura de trabalho é F2.0 com tolerância de mais e menos 5 por cento. Esta abertura F2.0 garante entrada de luz adequada para imagens em ambientes com pouca luz.

O comprimento total da pista é de 13,26 mm com tolerância de mais e menos 0,3 mm. A distância focal traseira mantém 3,2 mm para a posição correta de foco do sensor.

A especificação do campo de visão inclui ângulo diagonal de 208 graus, ângulo horizontal de 173 graus e ângulo vertical de 93 graus. Esta capacidade de visualização olho de peixe de 208 graus cobre uma faixa de cena extremamente ampla.

O valor da distorção F-teta é controlado em menos 8,0 por cento. A baixa distorção f-teta reduz a deformação da imagem para saída panorâmica.

A iluminação relativa atinge 50,0 por cento. A alta iluminação relativa atenua efetivamente o fenômeno de cantos escuros nas bordas da imagem.

O ângulo do raio principal mantém-se abaixo de 18,0 graus. Este índice otimiza a condição de incidência de luz para o sensor de 1/2,9 polegada.

Adota interface de lente de montagem M12 padrão com especificação de rosca M12 multiplicada por P0.5. Ele suporta montagem rápida e substituição de hardware de câmera padrão.

2. Vantagens de desempenho

Oferece cobertura ultra grande angular fisheye de 208 graus. A lente única pode capturar cenas de grandes áreas para que os usuários reduzam a quantidade de hardware e o custo geral do projeto para monitoramento panorâmico.

A abertura F2.0 oferece excelente capacidade de captação de luz. Melhora o brilho da imagem em ambientes escuros e reduz a necessidade de fonte de luz de preenchimento auxiliar.

O ângulo do raio principal bem ajustado se adapta ao recurso de recepção CMOS. Ele funciona em conjunto com alta iluminação relativa para manter o brilho uniforme do centro até a borda da imagem.

A baixa distorção f-teta controlada equilibra as características de grande angular e a realidade da imagem. Evita distorções graves da imagem que prejudicam os produtos olho de peixe comuns.

O design de lente de montagem M12 padrão oferece forte compatibilidade. Ele pode caber na maioria dos módulos de câmera em miniatura comerciais na indústria de óptica de visão de máquina.

A dimensão mecânica otimizada suporta o design de produtos miniaturizados. Economiza espaço interno para dispositivos de vigilância compactos, terminais inteligentes e equipamentos robóticos.

Como produtos deTecnologia óptica BOSHI, cada lente passa na inspeção de vários procedimentos. A tolerância estável da distância focal de 1,8 mm e abertura F2.0 garantem desempenho óptico consistente durante a produção em massa.

3. Campo de Aplicação

Monitoramento panorâmico para vigilância de segurança.Esta lente ultra grande angular serve para câmeras antirroubo internas, dispositivos de monitoramento de saguões e câmeras panorâmicas de portas. A visão olho de peixe de 208 graus cobre todo o espaço da sala e remove pontos cegos de monitoramento com a cooperação do sensor de 1/2,9 polegadas.

Visão auxiliar periférica automotiva.A lente de montagem M12 é integrada aos sistemas de câmera de visão surround do veículo. Ele captura informações completas ao redor do automóvel e auxilia o motorista na operação segura de ré e estacionamento.

Cenários ópticos de visão industrial.As fábricas implantam essa lente para inspeção de estações de grandes áreas, detecção de segurança periférica e instantâneos de locais de amplo alcance. A baixa distorção f-teta ajuda o algoritmo da máquina a processar dados visuais com precisão.

Hardware visual doméstico inteligente.Módulos de câmera compactos para segurança doméstica adotam este produto. Ele completa o monitoramento doméstico em ângulo total e suporta visualização remota em tempo real com alta iluminação relativa para obter imagens nítidas dia e noite.

Equipamento de percepção ambiental robótica.Robô de serviço e robô de inspeção equipam este componente ultra grande angular. Adquire amplas informações ambientais para identificação de obstáculos e planejamento de caminhos.

Módulos de câmera IoT em miniatura. Vários terminais visuais da Internet das coisas utilizam essa lente. A distância focal de 1,8 mm e a abertura F2.0 satisfazem a demanda por gravação de cenas amplas de câmeras IoT de pequeno porte.
